Лицей Петру Мовилэ

Курсовая работа по физике на тему:

Оптические атмосферные явления

Работа ученицы 11А класса

Болюбаш Ирины

- Кишинёв 2006 -

План:

1. Введение

а) Что такое оптика?

б) Виды оптики

2. Земная атмосфера, как оптическая система

3. Солнечный закат

а) Цветовое изменение неба

б) Солнечные лучи

в) Неповторимость солнечных закатов

4. Радуга

а) Образование радуги

б) Разнообразие радуг

5. Полярные сияния

а) Виды полярных сияний

б) Солнечный ветер, как причина возникновения полярных сияний

6. Гало

а) Свет и лёд

б) Кристаллики-призмы

7. Мираж

а) Объяснение нижнего («озерного») миража

б) Верхние миражи

в) Двойные и тройные миражи

г) Мираж сверхдальнего видения

д) Легенда альпийских гор

е) Парад суеверий

8. Некоторые загадки оптических явлений

Введение

Что такое оптика?

Первые представления древних ученых о свете были весьма наивны. Считалось, что из глаз выходят особые тонкие щупальца и зрительные впечатления возникают при ощупывании ими предметов. Тогда под оптикой понимали науку о зрении. Именно такой точный смысл слова «оптика». В средние века оптика постепенно из науки о зрении превратилась в науку о свете. Этому способствовало изобретение линз и камеры-обскуры. В современное время оптика - это раздел физики, в котором исследуется испускание света, его распространение в различных средах и взаимодействие с веществом. Что же касается вопросов, связанных со зрением, устройство и функционирование глаза, то они выделились в специальное научное направление, называемое физиологической оптикой.

Понятие "оптика", в совремённой науке, имеет многогранное значение. Это и атмосферная оптика, и молекулярная оптика, и электронная оптика, и нейтронная оптика, и нелинейная оптика, и голография, и радиооптика, и пикосекундная оптика, и адаптивная оптика, и многие другие явления и методы научных исследований, тесно связанные с оптическими явлениями.

Большинство из перечисленных видов оптики, как физическое явление, доступны нашему наблюдению только при использовании специальных технических устройств. Это могут быть лазерные установки, излучатели рентгеновских лучей, радиотелескопы, плазменные генераторы и многие другое. Но наиболее доступным и, вместе с тем, наиболее красочным оптическими явлениями являются атмосферные. Огромные по своим масштабам, они суть – порождение взаимодействия света и атмосферы земли.

Земная атмосфера, как оптическая система

Наша планета окружена газовой оболочкой, которую мы называем атмосферой. Обладая наибольшей плотностью у земной поверхности и постепенно разрежаясь с поднятием вверх, она достигает толщины более сотни километров. И это не застывшая газовая среда с однородными физическими данными. Наоборот, атмосфера земли находится в постоянном движении. Под воздействием различных факторов, её слои перемешиваются, меняют плотность, температуру, прозрачность, перемещаются на большие расстояния с различной скоростью.

Для лучей света, идущих от солнца или других небесных светил, земная атмосфера представляет собой своеобразную оптическую систему с постоянно меняющимися параметрами. Оказываясь на их пути, она и отражает часть света, рассеивает его, пропускает его сквозь всю толщу атмосферы, обеспечивая освещённость земной поверхности, в определённых условиях, разлагает его на составляющие и искривляет ход лучей, вызывая, тем самим, различные атмосферные явления. Наиболее необычные красочные из них это солнечный закат, радуга, северное сияние, мираж, солнечное и лунное гало.

Солнечный закат

Самым простым и доступным для наблюдения атмосферным явлением является закат нашего небесного светила – Солнца. Необычайно красочный, он никогда не повторяется. А картина неба и изменение её в процессе заката столь ярка, что вызывает восхищение у каждого человека.

Приближаясь к горизонту, Солнце не только теряет яркость, но и начинает постепенно менять свой цвет - в его спектре во все возрастающей степени подавляется коротковолновая часть (красные цвета). Одновременно начинает окрашиваться и небо. В окрестности Солнца оно приобретает желтоватые и оранжевые тона, а над противосолнечной частью горизонта появляется бледная полоса со слабо выраженной гаммой цветов.

К моменту захода Солнца, уже принявшего темно-красный цвет, вдоль солнечного горизонта вытягивается яркая полоса зари, окраска которой изменяется снизу вверх от оранжево-желтой до зеленовато голубой. Над ней раскидывается округлое яркое почти неокрашенное сияние. В то же время у противоположного горизонта начинает медленно подниматься синевато-серый тусклый сегмент тени Земли, окаймленный розовым поясом ( "Пояс Венеры").

По мере того как Солнце опускается глубже под горизонт, возникает быстро расплывающееся розовое пятно - так называемый "пурпурный свет" , достигающий наибольшего развития при глубине Солнца под горизонтом около 4-5o . Облака и вершины гор заливают алые и пурпурные тона, а если облака или высокие горы находятся за горизонтом, то их тени протягиваются около солнечной стороны неба и становятся насыщеннее. У самого горизонта небо густо краснеет, а по ярко окрашенному небу от горизонта к горизонту тянутся светлые лучи в виде отчетливых радиальных полос ( "Лучи Будды"). Тем временем тень Земли быстро надвигается на небо, ее очертания становятся расплывчатыми, а розовое окаймление еле заметным.

Постепенно пурпурный свет затухает, облака темнеют, их силуэты отчетливо выступают на фоне блекнущего неба и только у горизонта, там где скрылось Солнце, сохраняется яркий разноцветный сегмент зари. Но и он постепенно сокращается и бледнеет и к началу астрономических сумерек превращается в зеленовато-белесую узкую полосу. Наконец, исчезает и она - наступает ночь.

Описанную картину следует рассматривать лишь как типичную для ясной погоды. В действительности характер течения заката подвержен широким вариациям. При повышенной замутненности воздуха цвета зари обычно бывают блеклыми, особенно у горизонта, где вместо красных и оранжевых тонов иногда появляется только слабая бурая окраска. Нередко одновременные заревые явления развиваются по-разному в различных участках неба. Каждый закат обладает неповторимой индивидуальностью, и это следует рассматривать как одну из наиболее характерных их черт.

Крайняя индивидуальность течения заката и многообразие сопровождающих его оптических явлений зависит от различных оптических характеристик атмосферы - в первую очередь ее коэффициентов ослабления и рассеяния, которые по-разному проявляется в зависимости от зенитного расстояния Солнца, направления наблюдения и высоты наблюдателя.

Радуга

Радуга – это красивое небесное явление – всегда привлекала внимание человека. В прежние времена, когда люди еще мало знали об окружающем мире, радугу считали «небесным знамением». Так, древние греки думали, что радуга - это улыбка богини Ириды.

Радуга наблюдается в стороне, противоположной Солнцу, на фоне дождевых облаков или дождя. Разноцветная дуга обычно находится от наблюдателя на расстоянии 1-2 км, а иногда ее можно наблюдать на расстоянии 2-3 м на фоне водяных капель, образованных фонтанами или распылителями воды.

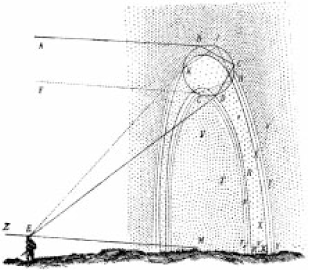

Рисунок из работы Р. Декарта, поясняющий наблюдение радуги

Центр радуги находится на продолжении прямой, соединяющей Солнце и глаз наблюдателя – на противосолнечной линии. Угол между направлением на главную радугу и противосолнечной линией составляет 41º - 42º

В момент восхода солнца противосолнечная точка находится на линии горизонта, и радуга имеет вид полуокружности. По мере поднятия Солнца противосолнечная точка опускается под горизонт и размер радуги уменьшается. Она представляет собой лишь часть окружности.

Часто наблюдается побочная радуга, концентрическая с первой, с угловым радиусом около 52º и обратным расположением цветов.

Основная радуга образуется за счёт отражения света в каплях воды. А побочная радуга образуется в результате двукратного отражения света внутри каждой капли. В этом случае лучи света выходят из капли под другими углами, чем те, которые дают основную радугу, и цвета в побочной радуге располагаются в обратной последовательности.

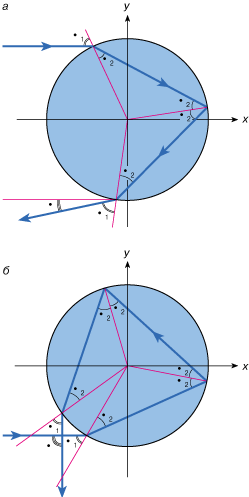

Ход лучей в капле воды: а - при одном отражении, б - при двух отражениях

При высоте Солнца 41º главная радуга перестает быть видимой и над горизонтом выступает лишь часть побочной радуги, а при высоте Солнца более 52º не видна и побочная радуга. Поэтому в средних экваториальных широтах в околополуденные часы это явление природы никогда не наблюдается.

У радуги различают семь основных цветов, плавно переходящих один в другой. Вид дуги, яркость цветов, ширина полос зависят от размеров капелек воды и их количества. Большие капли создают более узкую радугу, с резко выделяющимися цветами, малые – дугу расплывчатую, блеклую и даже белую. Вот почему яркая узкая радуга видна летом после грозового дождя, во время которого падают крупные капли.

Впервые теория радуги была дана в 1637 году Рене Декартом. Он объяснил радугу, как явление, связанное с отражением и преломлением света в дождевых каплях. Образование цветов и их последовательность были объяснены позже, после разгадки сложной природы белого света и его дисперсии в среде.

Образование радуги

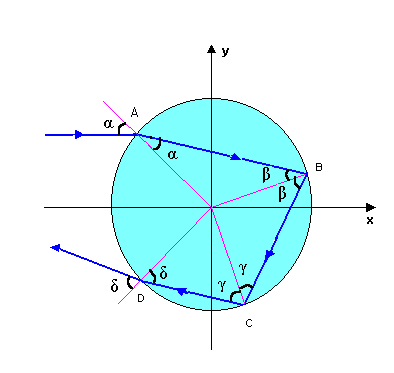

Можно рассмотреть простейший случай: пусть на капли, имеющих форму шара, падает пучок параллельных солнечных лучей. Луч, падающий на поверхность капли в точке А, преломляется внутри нее по закону преломления: n sin α = n sin β , гдеn =1, n ≈1,33 – соответственно показатели преломления воздуха и воды, α – угол падения, а β – угол преломления света.

Внутри капли идет по прямой луч АВ. В точке В происходит частичное преломление луча и частичное его отражение. Надо заметить, что, чем меньше угол падения в точке В, а следовательно и в точке А, тем меньше интенсивность отраженного луча и тем больше интенсивность преломленного луча.

Луч АВ после отражения в точке В происходит под углом β` = β попадает в точку С, где также происходит частичное отражение и частичное преломление света. Преломленный луч выходит из капли под углом γ, а отраженный может пройти дальше, в точку в и т. д. Таким образом, луч света в капле претерпевает многократное отражение и преломление. При каждом отражении некоторая часть лучей света выходит наружу и интенсивность их внутри капли уменьшается. Наиболее интенсивным из выходящих в воздух лучей является луч, вышедший из капли в точке В. Но наблюдать его трудно, так как он теряется на фоне ярких прямых солнечных лучей. Лучи же, преломленные в точке С, создают в совокупности на фоне темной тучи первичную радугу, а лучи, испытывающие преломление в точке в дают вторичную радугу, которая менее интенсивна, чем первичная.

При рассмотрении образования радуги нужно учесть еще одно явление – неодинаковое преломление волн света различной длины, то есть световых лучей разного цвета. Это явление носит название дисперсии. Вследствие дисперсии углы преломления γ и угла отклонения лучей в капле различны для лучей различной окраски.

Радуга возникает вследствие дисперсии солнечных лучей в капельках воды. В каждой капельке луч испытывает многократное внутреннее отражение, но при каждом отражении часть энергии выходит наружу. Поэтому чем больше внутренних отражений испытают лучи в капле, тем слабее радуга. Наблюдать радугу можно, если Солнце находится позади наблюдателя. Поэтому самая яркая, первичная радуга формируется из лучей, испытавших одно внутреннее отражение. Они пересекают падающие лучи под углом около 42°. Геометрическим местом точек, расположенных под углом 42° к падающему лучу, является конус, воспринимаемый глазом в его вершине как окружность. При освещении белым светом будет получаться цветная полоса, причем красная дуга всегда выше фиолетовой.

Чаще всего мы наблюдаем одну радугу. Нередки случаи, когда на небосводе появляются одновременно две радужные полосы, расположенные одна за другой; наблюдают и еще большее число небесных дуг – три, четыре и даже пять одновременно. Оказывается, что радуга может возникать не только от прямых лучей; нередко она появляется и в отраженных лучах Солнца. Это можно видеть на берегу морских заливов, больших рек и озер. Три-четыре радуги – обыкновенные и отраженные – создают подчас красивую картину. Так как отраженные от водной поверхности лучи Солнца идут снизу вверх, то радуга образующаяся в лучах, может выглядеть иногда совершенно необычно.

Не следует думать, что радугу можно наблюдать только днем. Она бывает и ночью, правда, всегда слабая. Увидеть такую радугу можно после ночного дождя, когда из-за туч выглянет Луна.

Некоторое подобие радуги можно получить на таком опыте : Нужно колбу, наполненную водой, осветить солнечных светом или лампой через отверстие в белой доске. Тогда на доске отчетливо станет видна радуга, причем угол расхождения лучей по сравнению с начальным направлением составит около 41°- 42°. В естественных условиях экрана нет, изображение возникает на сетчатке глаза, и глаз проецирует это изображение на облака.

Если радуга появляется вечером перед заходом Солнца, то наблюдают красную радугу. В последние пять или десять минут перед закатом все цвета радуги, кроме красного, исчезают, она становится очень яркой и видимой даже спустя десять минут после заката.

Красивое зрелище представляет собой радуга на росе. Ее можно наблюдать при восходе Солнца на траве, покрытой росой. Эта радуга имеет форму гиперболы.

Полярные сияния

Одним из красивейших оптических явлений природы является полярное сияние.

В большинстве случаев полярные сияния имеют зеленый или сине-зеленый оттенок с изредка появляющимися пятнами или каймой розового или красного цвета.

Полярные сияния наблюдают в двух основных формах – в виде лент и в виде облакоподобных пятен. Когда сияние интенсивно, оно приобретает форму лент. Теряя интенсивность, оно превращается в пятна. Однако многие ленты исчезают, не успев разбиться на пятна. Ленты как бы висят в темном пространстве неба, напоминая гигантский занавес или драпировку, протянувшуюся обычно с востока на запад на тысячи километров. Высота этого занавеса составляет несколько сотен километров, толщина не превышает нескольких сотен метров, причем он так нежен и прозрачен, что сквозь него видны звезды. Нижний край занавеса довольно резко и отчетливо очерчен и часто подкрашен в красный или розоватый цвет, напоминающий кайму занавеса, верхний – постепенно теряется в высоте и это создает особенно эффектное впечатление глубины пространства.

Различают четыре типа полярных сияний:

Однородная дуга – светящаяся полоса имеет наиболее простую, спокойную форму. Она более ярка снизу и постепенно исчезает кверху на фоне свечения неба;

Лучистая дуга – лента становится несколько более активной и подвижной, она образует мелкие складки и струйки;

Лучистая полоса – с ростом активности более крупные складки накладываются на мелкие;

При повышении активности складки или петли расширяются до огромных размеров, нижний край ленты ярко сияет розовым свечением. Когда активность спадает, складки исчезают и лента возвращается к однородной форме. Это наводит на мысль, что однородная структура является основной формой полярного сияния, а складки связаны с возрастанием активности.

Часто возникают сияния иного вида. Они захватывают весь полярный район и оказываются очень интенсивными. Происходят они во время увеличения солнечной активности. Эти сияния представляются в виде беловато-зеленой шапки. Такие сияния называют шквалами.

По яркости сияния разделяют на четыре класса, отличающиеся друг от друга на один порядок (то есть в 10 раз). К первому классу относятся сияния, еле заметные и приблизительно равные по яркости Млечному Пути, сияние же четвертого класса освещают Землю так ярко, как полная Луна.

Надо отметить, что возникшее сияние распространяется на запад со скоростью 1 км/сек. Верхние слои атмосферы в области вспышек сияний разогреваются и устремляются вверх. Во время сияний в атмосфере Земли возникают вихревые электрические токи, захватывающие большие области. Они возбуждают дополнительные неустойчивые магнитные поля, так называемые магнитные бури. Во время сияний атмосфера излучает рентгеновские лучи, которые, по-видимому, являются результатом торможения электронов в атмосфере.

Интенсивные вспышки сияния часто сопровождаются звуками, напоминающими шум, треск. Полярные сияния вызывают сильные изменения в ионосфере, что в свою очередь влияет на условия радиосвязи. В большинстве случаев радиосвязь значительно ухудшается. Возникают сильные помехи, а иногда полная потеря приема.

Как возникают полярные сияния

Земля представляет собой огромный магнит, южный полюс которого находится вблизи северного географического полюса, а северный - вблизи южного. Силовые линии магнитного поля Земли, называемые геомагнитными линиями, выходят из области, прилегающей к северному магнитному полюсу Земли, охватывает земной шар и входят в него в области южного магнитного полюса, образуя тороидальную решетку вокруг Земли.

Долго считалось, что расположение магнитных силовых линий симметрично относительно земной оси. Теперь выяснилось, что так называемый «солнечный ветер» – поток протонов и электронов, излучаемых Солнцем, налетают на геомагнитную оболочку Земли с высоты около 20000 км, оттягивает ее назад, в сторону от Солнца, образуя у Земли своеобразный магнитный «хвост».

Электрон или протон, попавшие в магнитное поле Земли, движутся по спирали, как бы навиваясь на геомагнитную линию. Электроны и протоны, попавшие из солнечного ветра в магнитное поле Земли, разделяются на две части. Часть из них вдоль магнитных силовых линий сразу стекает в полярные области Земли; другие попадают внутрь тероида и движутся внутри него, вдоль замкнутой кривой. Эти протоны и электроны в конце концов по геомагнитным линиям также стекают в область полюсов, где возникает их увеличенная концентрация. Протоны и электроны производят ионизацию и возбуждение атомов и молекул газов. Для этого они имеют достаточно энергии, так как протоны прилетают на Землю с энергиями 10000-20000 эв (1эв = 1.6 10 дж), а электроны с энергиями 10-20 эв. Для ионизации же атомов нужно: для водорода – 13,56 эв, для кислорода - 13,56 эв, для азота – 124,47 эв, а для возбуждения еще меньше.

Возбужденные атомы газов отдают обратно полученную энергию в виде света, наподобие того, как это происходит в трубках с разреженным газом при пропускании через них токов.

Спектральное исследование показывает, что зеленое и красное свечение принадлежит возбужденным атомам кислорода, инфракрасное и фиолетовое – ионизованным молекулам азота. Некоторые линии излучения кислорода и азота образуются на высоте 110 км, а красное свечение кислорода – на высоте 200-400 км. Другим слабым источником красного света являются атомы водорода, образовавшие в верхних слоях атмосферы из протонов прилетевших с Солнца. Захватив электрон, такой протон превращается в возбужденный атом водорода и излучает красный свет.

Вспышки сияний происходят обычно через день-два после вспышек на Солнце. Это подтверждает связь между этими явлениями. В последнее время ученые установили, что полярные сияния более интенсивны у берегов океанов и морей.

Но научное объяснение всех явлений, связанных с полярными сияниями, встречает ряд трудностей. Например, неизвестен точно механизм ускорения частиц до указанных энергий, не вполне ясны их траектории в околоземном пространстве, не все сходится количественно в энергетическом балансе ионизации и возбуждения частиц, не вполне ясен механизм образования свечения различных видов, неясно происхождение звуков.

Гало

Иногда Солнце выглядит так, как будто его видно через большую линзу. На самом деле, на изображении виден эффект миллионов линз: ледяных кристаллов. По мере того как вода замерзает в верхних слоях атмосферы, могут образовываться маленькие, плоские, шестиугольные ледяные кристаллы льда. Плоскости этих кристаллов, которые кружась, постепенно опускаются на землю, большую часть времени ориентированы параллельно поверхности. На восходе или закате, луч зрения наблюдателя может проходить через эту самую плоскость, и каждый кристалл может вести как миниатюрная линза, преломляющая солнечный свет. Совместный эффект может приводить к появлению явления, называемого паргелия, или ложного солнца. В центре картинки видно Солнце и два хорошо заметных ложных солнца по краям. Позади домов и деревьев заметны гало ( гало - произносится с ударением на "о"), размером около 22 градуса, три солнечных колонны, и арку, созданные солнечным светом, отражаемый атмосферными ледяными кристаллами.

Свет и лед

Исследователи давно обратили внимание на то, что при появлении гало солнце бывает затянуто дымкой – тонкой пеленой высоких перистых или перисто-слоистых облаков. Такие облака плавают в атмосфере на высоте шести – восьми километров над землей и состоят из мельчайших кристалликов льда, которые чаще всего имеют форму шестигранных столбиков или пластинок.

Земная атмосфера не знает покоя. Ледяные кристаллики, опускаясь и поднимаясь в потоках воздуха, то подобно зеркалу отражают, то подобно стеклянной призме преломляют падающие на них солнечные лучи. В результате этой сложной оптической игры и появляются на небе ложные солнца и другие обманчивые картины, в которых при желании можно увидеть и огненные мечи, и все что угодно...

Как уже говорилось, чаще других можно наблюдать два ложных солнца – по ту и по другую сторону от настоящего светила. Иной раз появляется один светлый, слегка окрашенный в радужные тона круг, опоясывающий солнце. А то после солнечного заката на потемневшем небе вдруг возникает огромный светящийся столб.

Не всякие перистые облака дают яркое, хорошо заметное гало. Для этого нужно, чтобы они были не слишком плотными (солнце просвечивается) и в то же время в воздухе должно находиться достаточное количество ледяных кристалликов. Впрочем, гало может появиться и в совсем чистом, безоблачном небе. Это значит, что высоко в атмосфере плавает много отдельных ледяных кристалликов, но без облачного образования. Так бывает в зимние дни, когда стоит ясная морозная погода.

...В вышине появился светлый горизонтальный круг, опоясывающий небо параллельно горизонту. Как он возник?

Специальные опыты (их неоднократно проводили ученые) и расчеты показывают: этот круг – результат отражения солнечных лучей от боковых граней шестигранных кристалликов льда, плавающих в воздухе в вертикальном положении. Лучи солнца падают на такие кристаллики, отражаются от них, как от зеркала, и попадают нам в глаза. А поскольку это зеркало особенное, оно составлено из бесчисленной массы ледяных частиц и к тому же оказывается на какое-то время как бы лежащим в плоскости горизонта, то и отражение солнечного диска мы видим в той же плоскости. Получается два солнца: одно настоящее, а рядом с ним, но в другой плоскости – его двойник в виде большого светлого круга.

Бывает, что такое отражение солнечного света от маленьких кристалликов льда, плавающих в морозном воздухе, порождает светящийся столб. Получается это потому, что тут в игре света участвуют кристаллики в виде пластинок. Нижние грани пластинок отражают свет скрывшегося уже за горизонтом солнца, и мы вместо самого солнца видим некоторое время уходящую в небо от горизонта светящуюся дорожку – искаженное до неузнаваемости изображение солнечного диска. Нечто подобное каждый из нас наблюдал в лунную ночь, стоя на берегу моря или озера. Любуясь лунной дорожкой, мы видим на воде ту же игру света – зеркальное отражение луны, сильно растянутое из-за того, что поверхность воды подернута рябью. Слегка волнующаяся вода отражает падающий на нее лунный свет так, что мы воспринимаем как бы многие десятки отдельных отражений луны, из них и складывается воспетая поэтами лунная дорожка.

Нередко можно пронаблюдать и за лунным гало. Это довольно частое зрелище и возникает оно, если небо затянуто высокими тонкими облаками с миллионами крошечных кристалликов льда. Каждый ледяной кристалл выступает в роли миниатюрной призмы. Большинство кристаллов имеют форму вытянутых шестигранников. Свет входит через одну лицевую поверхность такого кристалла и выходит через противоположную с углом преломления 22º.

А понаблюдайте зимой за уличными фонарями, и вам, возможно, посчастливится увидеть гало, порожденное их светом, при определенных, конечно, условиях, а именно в морозном воздухе, насыщенном ледяными кристалликами или снежинками. Кстати говоря, гало от солнца в виде большого светлого столба может возникнуть и во время снегопада. Случаются зимой такие дни, когда снежинки как бы плавают в воздухе, а сквозь неплотные облака упрямо пробивается солнечный свет. На фоне вечерней зари этот столб выглядит иногда красноватым – будто отблеск далекого пожара. В прошлом такое вполне, как видим, безобидное явление приводило в ужас суеверных людей.

Кристаллики-призмы

Возможно, кто-то видел такое гало: светлое, окрашенное в радужные тона кольцо вокруг солнца. Этот вертикальный круг возникает тогда, когда в атмосфере находится много шестигранных ледяных кристалликов, не отражающих, а преломляющих солнечные лучи подобно стеклянной призме. При этом большинство лучей, естественно, рассеивается и до наших глаз не доходит. Но какая-то их часть, пройдя сквозь эти находящиеся в воздухе призмочки и преломившись, до нас доходит, вот мы и видим радужный круг вокруг солнца. Радиус его около двадцати двух градусов. Бывает и больше – в сорок шесть градусов.

Почему радужный?

Как известно, проходя через призму, белый световой луч разлагается на свои спектральные цвета. Поэтому-то образуемое преломленными лучами кольцо вокруг солнца окрашивается в радужные тона: внутренняя его часть бывает красноватая, наружная – синеватая, причем внутри кольца небо кажется темнее.

Замечено, что гало-круг всегда более ярок по бокам. Это потому, что здесь пересекаются два гало – вертикальное и горизонтальное. И ложные солнца образуются чаще всего именно в месте пересечения. Наиболее благоприятные условия для появления ложных солнц складываются тогда, когда солнце стоит невысоко над горизонтом и часть вертикального круга уже нам не видна.

Какие же кристаллики участвуют в этом «представлении»?

Ответ на вопрос дали специальные эксперименты. Оказалось, что ложные солнца появляются благодаря шестигранным кристаллам льда, по своей форме напоминающим... гвозди. Они плавают в воздухе вертикально, преломляя свет своими боковыми гранями.

Третье «солнце» появляется, когда над настоящим солнцем видна лишь одна верхняя часть гало-круга. Порой это отрезок дуги, иной раз светлое пятно неопределенной формы. Иногда ложные солнца не уступают по яркости самому Солнцу. Наблюдая их, древние летописцы и писали о трех солнцах, об отрубленных огненных головах и т.п.

В связи с этим явлением в истории человечества зафиксирован любопытный факт. В 1551 году немецкий город Магдебург был осажден войсками испанского короля Карла V. Стойко держались защитники города, уже больше года длилась осада. Наконец раздраженный король отдал приказ готовиться к решительной атаке. Но тут произошло невиданное: за несколько часов до штурма над осажденным городом засияли три солнца. Смертельно напуганный король решил, что Магдебург защищают небеса, и приказал снять осаду.

Мираж

Простейшие миражи видел любой из нас. Например, когда едешь по нагретой асфальтированной дороге, далеко впереди она выглядит как водная поверхность. И подобное уже давно никого не удивляет, ибо мираж – не что иное, как атмосферное оптическое явление, благодаря которому в зоне видимости появляются изображения предметов, которые при обычных условиях скрыты от наблюдения. Происходит это потому, что свет при прохождении через слои воздуха разной плотности преломляется. Удаленные объекты при этом могут оказаться поднятыми или опущенными относительно их действительного положения, а также могут исказиться и приобрести неправильные, фантастические формы.

Из большего многообразие миражей выделим несколько видов: «озерные» миражи, называемые также нижними миражами, верхние миражи, двойные и тройные миражи, миражи сверхдальнего видения.

Объяснение нижнего («озерного») миража.

Озерные, или нижние миражи – самые распространенные. Они появляются, когда отдаленная, почти ровная поверхность пустыни приобретает вид открытой воды, особенно если смотреть с небольшого возвышения или просто находиться выше слоя нагретого воздуха. Подобная иллюзия возникает, как и на асфальтовой дороге.

Если воздух у самой поверхности земли сильно нагрет и, следовательно, его плотность относительно мала, то показатель преломления у поверхности будет меньше, чем в более высоких воздушных слоях.

В соответствии с установленным правилом, световые лучи вблизи поверхности земли будут в данном случае изгибаться так, чтобы их траектория была обращена выпуклостью вниз. Световой луч от некоторого участка голубого неба попадает в глаз наблюдателя, испытав искривление. А это означает, что наблюдатель увидит соответствующий участок небосвода не над линией горизонта, а ниже ее. Ему будет казаться, что он видит воду, хотя на самом деле перед ним изображение голубого неба. Если представить себе, что у линии горизонта находятся холмы, пальмы или иные объекты, то наблюдатель увидит и их перевернутыми, благодаря искривлению лучей, и воспримет как отражения соответствующих объектов в несуществующей воде. Дрожание изображения, обусловленной колебаниями коэффициента преломления горячего воздуха, создает иллюзию течения или волнения воды. Так возникает иллюзия, представляющая собой «озерный» мираж.

Как сообщалось в одной статье в Жур-

нале The New Yorker, пеликан, оказав-

шийся над горячим асфальтовым шоссе

на Среднем Западе США, едва не раз

бился, увидев перед собой такой "водя-

ной мираж". "Несчастная птица летела,

быть может, многие часы над сухой

пшеничной стерней и неожиданно уви-

дела нечто, показавшееся ей длинной, черной, неширокой, но настоящей рекой – в самом сердце прерии. Пеликан ринулся вниз, чтобы поплавать в прохладной воде – и потерял сознание, ударившись об асфальт". Ниже уровня глаз в этой "воде" могут появиться объекты, обычно перевернутые. Над нагретой поверхностью суши формируется "воздушный слоеный пирог", причем ближайший к земле слой – самый нагретый и настолько разрежен, что световые волны, проходя через него, искажаются, так как скорость их распространения меняется в зависимости от плотности среды.

Верхние миражи

Верхние миражи, или, как их еще называют, миражи дальнего видения менее распространены и более живописны по сравнению с нижними. Удаленные объекты (часто находящиеся за морским горизонтом) вырисовываются на небе в перевернутом положении, а иногда выше появляется еще и прямое изображение того же объекта. Это явление типично для холодных регионов, особенно при значительной температурной инверсии, когда над более холодным слоем находится более теплый слой воздуха. Данный оптический эффект проявляется в результате распространения фронта световых волн в слоях воздуха с неоднородной плотностью. Время от времени возникают очень необычные миражи, особенно в полярных регионах. Когда миражи возникают на суше, деревья и другие компоненты ландшафта перевернуты. Во всех случаях в верхних миражах объекты видны более отчетливо, чем в нижних. На земном шаре есть такие места, где перед наступлением вечера можно наблюдать горы, поднимающиеся над океанским горизонтом. Это действительно горы, только они находятся так далеко, что их нельзя видеть в нормальных условиях. В этих таинственных местах вскоре после полудня на горизонте начинает возникать расплывчатый контур гор. Он постепенно растет и перед заходом солнца быстро становится резким, отчетливым, так что можно даже различить отдельные вершины.

Верхние миражи отличаются разнообразием. В одних случаях они дают прямое изображение, в других случаях в воздухе появляется перевернутое изображение. Миражи могут быть двойными, когда наблюдаются два изображения, простое и перевернутое. Эти изображения могут быть разделены полосой воздуха (одно может оказаться над линией горизонта, другое под ней), но могут непосредственно смыкаться друг с другом. Иногда возникает еще одно - третье изображение.

Двойные и тройные миражи

Если показатель преломления воздуха изменяется сначала быстро, а затем медленно, то в этом случае лучи будут искривляться быстрее. В результате возникают два изображения. Световые лучи, распространяющиеся в пределах первой воздушной области, формируют перевернутое изображение объекта. Затем эти лучи, распространяются в основном в пределах второй области, искривляются в меньшей степени и формируют прямое изображение.

Чтобы понять, как появляется тройной мираж, нужно представить три последовательный воздушные области: первая (у самой поверхности), где показатель преломления уменьшается с высотой медленно, следующая, где показатель преломления уменьшается быстро, и третья область, где показатель преломления снова уменьшается медленно. Сначала лучи формируют нижнее изображение объекта, распространяясь в пределах первой воздушной области. Далее лучи формируют перевернутое изображение; попадая во вторую воздушную область, эти лучи испытывают сильное искривление. Затем лучи формируют верхнее прямое изображение объекта.

Мираж сверхдальнего видения

Природа этих миражей изучена менее всего. Ясно, что атмосфера должна быть прозрачной, свободной от водяных паров и загрязнений. Но этого мало. Должен образоваться устойчивый слой охлажденного воздуха на некоторой высоте над поверхностью земли. Ниже и выше этого слоя воздух должен быть более теплым. Световой луч, попавший внутрь плотного холодного слоя воздуха, должен быть, как бы “запертым” внутри него и распространяется в нем как по своеобразному световоду.

Какова природа фата-морганы – красивейшего из миражей? Когда над теплой водой образуется слой холодного воздуха, над морем возникают волшебные замки, которые меняются, растут, исчезают. Легенда гласит, что эти замки – хрустальная обитель феи Морганы. Отсюда и название.

Еще более таинственное явление - хрономиражи. Никакими известными законами физики нельзя объяснить, почему миражи могут отражать события, происходящие на некотором расстоянии не только в пространстве, но и во времени. Особую известность получили миражи когда-то прошедших на земле сражений и битв. В ноябре 1956 года несколько туристов заночевали в горах Шотландии. Часа в три утра они проснулись от странного шума, выглянули из палатки и увидели десятки шотландских стрелков в старинной военной форме, которые, стреляя, бежали через каменистое поле! Потом видение исчезло, не оставив никаких следов, но уже через сутки повторилось. Шотландские стрелки, все израненные, брели по полю, спотыкаясь о камни. Они, видимо, были разбиты в сражении и отступали.

И это не единственное свидетельство подобного явления. Так, знаменитую битву при Ватерлоо (18 июня 1815 года) наблюдали неделю спустя жители бельгийского городка Вервье. К. Фламмарион в своей книге «Атмосфера» описывает пример подобного миража: «Опираясь на свидетельства нескольких лиц, заслуживающих доверия, я могу сообщить про мираж, который видели в городе Вервье (Бельгия) в июне 1815 г. Однажды утром жители города увидели в небе войско, и так ясно, что можно было различить костюмы артиллеристов и даже, например, пушку со сломанным колесом, которое вот-вот отвалится… Это было утро сражения при Ватерлоо!» Описанный мираж изображен в виде цветной акварели одним из очевидцев. Расстояние от Ватерлоо до Вервье по прямой линии составляет более 100 км. Известны случаи, когда подобные миражи наблюдались и на больших расстояниях – до 1000 км. «Летучего голландца» следует отнести именно к таким миражам.

Одну из разновидностей хрономиража ученые назвали "дроссолидес", что в переводе с греческого означает "капельки росы". Замечено, что хрономиражи чаще всего возникают в предутренние часы, когда в воздухе конденсируются капельки тумана. Самый известный "дроссолидес" достаточно регулярно происходит на побережье острова Крит в середине лета, обычно в предутренние. Есть множество показаний очевидцев, которые наблюдали, как над морем возле замка Франка-Кастелло возникает огромное "батальное полотно" – сотни людей, сошедшихся в смертельной схватке. Слышны крики, звон оружия. В годы Второй мировой войны "битва призраков" жутко напугала немецких солдат, воевавших тогда на Крите. Немцы открыли шквальный огонь из всех видов оружия, но не причинили фантомам никакого вреда. Загадочный мираж медленно надвигается со стороны моря и исчезает в стенах замка. Историки говорят, что в этом месте примерно 150 лет назад произошла битва между греками и турками, ее изображение, заблудившееся во времени, и наблюдается над морем. Это явление довольно часто можно наблюдать в середине лета, в ранние часы.

Кстати, сегодня нередко очевидцы наблюдают не только сражения минувших времен и некогда существовавшие города-призраки, но автомобили-фантомы. Несколько лет назад компания австралийцев встретила на ночной дороге разбившийся там когда-то автомобиль под управлением их погибшего приятеля. Однако в призрачной машине сидел не только он, но и его юная подружка, которая в той катастрофе уцелела и ныне пребывала в добром здравии, став солидной дамой.

Какова же природа подобных миражей?

По одной из теорий, при особом стечении природных факторов зрительная информация запечатлевается во времени и пространстве. А при совпадении определенных атмосферных, погодных и т.п. условий она вновь становится зримой для посторонних наблюдателей. По другой теории – в районе битв, в которых участвуют (и гибнут) тысячи людей, накапливается огромная психическая энергия. В определенных условиях она "разряжается" и зримо проявляет былые события.

А вообще, древние египтяне, например, считали, что мираж – это призрак страны, которой больше нет на свете.

Легенда альпийских гор

Группа туристов поднималась на одну из горных вершин. Люди все были молодые, за исключением проводника, старика-горца. Сначала все шли быстро и бодро. Но чем выше забирались альпинисты, тем труднее становилось идти. Скоро каждый из них почувствовал сильную усталость. Только проводник шел, как и прежде, ловко перепрыгивал через расщелины, быстро и легко взбирался на выступы скал.

Вокруг открывалась замечательная картина. Всюду, куда хватало глаз, высились заснеженные пики гор. Ближние из них сверкали в лучах ослепляющего солнца. Далекие пики казались голубоватыми. Вниз уходили крутые скаты, переходящие в ущелья. Яркими пятнами выделялись светло-зеленые альпийские луга.

Наконец они достигли одного из боковых пиков горы, на которую взбирались. Солнце уже опустилось к горизонту, и его лучи падали на людей снизу вверх. И тут случилось неожиданное.

Один из молодых людей перегнал проводника и первым поднялся на вершину. В тот же момент, как он ступил на скалу, на востоке, на фоне облаков, показалась громадная тень человека. Она была видна настолько ясно, что люди остановились как по команде. Но проводник спокойно посмотрел на гигантскую тень, на застывших в испуге молодых людей и, усмехнувшись, сказал:

– Не бойтесь! Это бывает, – и тоже поднялся на скалу.

Когда он встал рядом с туристом, в облаках появилась еще одна большая тень человека.

Проводник снял с себя теплую войлочную шляпу и помахал ею. Одна из теней повторила его движение: огромная рука поднялась к голове, сняла шляпу и помахала ею. Молодой человек поднял кверху свою палку.То же самое проделала его исполинская тень. После этого каждый из туристов захотел, конечно, взобраться на скалу и увидеть в воздухе свою тень. Но скоро облака закрыли уходящее за горизонт солнце, и необыкновенные тени исчезли.

Парад суеверий

Теперь уже, думается, нетрудно будет понять, как возникают на небе светящиеся кресты, которые и в наш век пугают иных людей.

Разгадка здесь в том, что не всегда мы видим на небе ту или иную форму гало полностью. Зимой, при больших морозах, как уже было сказано, по обе стороны солнца появляются два светлых пятна – части вертикального гало-круга. Так бывает и с проходящим через солнце горизонтальным кругом. Чаще всего видна лишь та его часть, которая примыкает к светилу, – на небе видны как бы два светлых хвоста, тянущихся от него вправо и влево. Части вертикального и горизонтального кругов при этом пересекаются и образуют как бы два креста по обе стороны от солнца.

В другом случае мы видим у солнца часть горизонтального круга, пересекающегося светящимся столбом, который от солнца идет кверху и книзу. И снова образуется крест.

Наконец, бывает и так: на небе после захода солнца видны светящийся столб и верхняя часть вертикального круга. Пересекаясь, они тоже дают изображение большого креста. А порой такое гало напоминает старинный рыцарский меч. И если он еще окрашен зарей, то вот вам окровавленный меч – грозное будто бы напоминание небес о грядущих бедах!

Научное объяснение гало – яркий пример того, как обманчива бывает порой внешняя форма какого-либо природного явления. Кажется, что-то крайне загадочное, таинственное, а разберешься – от «необъяснимого» не остается и следа.

Легко сказать – разберешься! На это уходили годы, десятилетия, века. Сегодня каждый человек, заинтересовавшись чем-либо, может заглянуть в справочник, полистать учебник, погрузиться в изучение специальной литературы. Спросить, наконец! А были ли такие возможности в средние, скажем, века? Ведь тогда и знаний таких еще не накопили, и наукой занимались одиночки. Господствующим мировоззрением была религия, а привычным мироощущением – вера.

Французский ученный К. Фламмарион просмотрел под этим углом зрения исторические хроники. И вот что выяснилось: составители хроник нисколько не сомневались в существовании прямой причинной связи между таинственными явлениями природы и делами земными.

В 1118 году, в царствование короля английского Генриха I, на небе появились одновременно две полные луны, одна на западе, а другая на востоке. В том же году король победил в битве.

В 1120 году среди кроваво-красных облаков появились крест и человек, состоявшие из пламени. В том же году шел кровавый дождь; все ожидали светопреставления, но дело кончилось только гражданской войной.

В 1156 году несколько часов подряд блестели вокруг солнца три радужных круга, а когда они исчезли, возникли три солнца. Составитель хроники усмотрел в этом явлении намек на ссору короля с епископом Кентерберийским в Англии и на разрушение после семилетней осады Милана в Италии.

В следующем году опять появились три солнца, а посредине луны был виден белый крест; понятное дело, летописец это тотчас связал с раздорами, сопровождавшими избрание нового папы римского.

В январе 1514 года в Вюртемберге были видны три солнца, из коих среднее больше боковых. В то же время на небе появлялись окровавленные и пылающие мечи. В марте того же года опять были видны три солнца и три луны. Тогда же турки были разбиты персами в Армении.

В 1526 году ночью в Вюртемберге были видны в воздухе окровавленные воинские доспехи...

В 1532 году около Инсбрука видели в воздухе чудесные изображения верблюдов, волков, изрыгающих пламя, и, наконец, льва в огненном круге...

Были ли все эти явления на самом деле – не так уж для нас теперь важно. Важно, что с их помощью, на их основе истолковывались реальные исторические события; что люди смотрели тогда на мир сквозь призму своих искаженных представлений и потому видели то, что хотели видеть. Их фантазия порой не знала границ. Фламмарион назвал невероятные фантастические картины, нарисованные авторами хроник, «образчиками артистического преувеличения». Вот один из таких «образчиков»:

«...В 1549 году луна была окружена гало и параселенами (ложными лунами), около которых видели огненного льва и орла, разрывающего собственную грудь. Вслед за этим появились горящие города, верблюды, Иисус Христос на кресле с двумя разбойниками по бокам и, наконец, целое собрание – по-видимому, апостолов. Но последняя перемена явлений была всего ужаснее. В воздухе появился громадного роста человек, жестокого вида, угрожавший мечом молодой девушке, которая плакала у его ног, прося помилования...»

Какие нужны были глаза для того, чтобы видеть все это!

Некоторые загадки оптических явлений

Цвет на стекле

Зимний вечер. Небольшой мороз – около 10°. Вы едете в трамвае (или в автобусе – всё равно). Окно начинает замерзать. Сквозь стекло уже ничего не разберёшь, но свет фонарей очень чёток. И вот в какой-то момент свет уличного фонаря вызывает на замёрзшем окне чудесную игру красок. Оттенки настолько чисты и красивы, что никакой художник не может их точно воспроизвести. Через несколько секунд слой льда на окне достигает толщины в несколько десятых долей миллиметра и цвета пропадают. Но это не беда. Сотрите рукой намёрзший слой и повторите наблюдение - цвета вновь появятся.

Обратите внимание: фонарь с лампой накаливания даёт пурпурно-изумрудный ореол, а лампа дневного света (ртутно-кварцевая) окружена ореолом жёлто-фиолетовых цветов.

Это физическое явление ещё мало изучено, и точного объяснения его нет, однако можно предположить, что игру цвета вызывает интерференция (сложение света, отражённого от верхней и нижней поверхностей тончайшего слоя замёрзших на оконном стекле паров влаги).

Это явление сродни тому, какое мы наблюдаем, рассматривая переливающийся всеми цветами радуги мыльный пузырь.

Цветные кольца

Начертите чёрной тушью на листе плотной бумаги круг, на котором расположены полукруг и дуговые полосы. Наклейте её на картон и сделайте волчок. При вращении этого волчка вместо чёрных рисунков появятся разноцветные кольца (фиолетовый, розовый, голубой или зелёный, фиолетовый). Порядок расположения их меняется в зависимости от направления вращения волчка. Опыт лучше проводить при электрическом освещении.

Если бы этот опыт показать по телевидению, то эффект был бы тот же: на экране чёрно-белого телевизора вы увидели бы разноцветные кольца. Почему так получается – неизвестно. Учёные ещё не нашли объяснение этому явлению.

Вывод: Физическая природа света интересовала людей с незапамятных времён. Многие выдающиеся ученные, на всём протяжении развития научной мысли, бились над решением этой проблемы. Со временем, была открыта и сложность обыкновенного белого луча, и его способность менять своё поведение в зависимости от окружающей среды, и его умение проявлять признаки, присущие как вещественным элементам, так и природе электромагнитных излучений. Световой луч, подвергнутый различным техническим воздействиям, стал применяться в науке и технике в диапазоне от режущего инструмента, способного с точностью до микрона обработать нужную деталь, до невесомого канала передачи информации с, практически, неисчерпаемыми возможностями.

Но, прежде чем утвердился совремённый взгляд на природу света, и световой луч нашёл своё применение в жизни человека, были выявлены, описаны, научно обоснованы и экспериментально подтверждены многие оптические явления, повсеместно возникающие в атмосфере земли, от известной каждому радуги, до сложных, периодических миражей. Но, не смотря на это, причудливая игра света всегда привлекала и привлекает человека. Никого не оставляет равнодушным ни созерцание зимнего гало, ни яркого солнечного заката, ни широкой, в пол неба, полосы северного сияния, ни скромной лунной дорожки на водной глади. Световой луч, проходя сквозь атмосферу нашей планеты, не просто освещает её, но и придаёт ей неповторимый вид, делая прекрасной.

Конечно, в атмосфере нашей планеты происходит значительно больше оптических явлений, о которых говориться в этом реферате. Среди них есть как хорошо знакомые нам и разгаданные учёными, так и те, которые ещё ждут своих первооткрывателей. И нам остаётся лишь надеяться, что, со временем, мы станем свидетелями всё новых и новых открытий в области оптических атмосферных явлений, свидетельствующих о многогранности обыкновенного светового луча.

Литература:

1. «Физика в природе», автор - Л. В. Тарасов, издательство «Просвещение», Москва, 1988 год.

2. «Оптические явления в природе», автор - В. Л. Булат, издательство «Просвещение», Москва, 1974 год.

3. «Беседы по физике, часть II» , автор - М. И. Блудов, издательство «Просвещение», Москва, 1985 год.

4. «Физика 10», авторы - Г. Я. Мякишев Б. Б. Буховцев, издательство «Просвещение», Москва, 1987 год.

5. «Физика 11», Н. М. Шахмаев, С. Н. Шахмаев, Д. Ш. Шодиев, издательство «Просвещение», Москва, 1991 год.

6. «Решение задач по физике», В. А. Шевцов, Нижне-Волжское книжное издательство, Волгоград, 1999 год.

7. «Сумерки», автор - Г.В.Розенберг, из введения Параграфа 2, Физматгиз, 1963

8. «Оптика и атмосфера», автор П. Р. Трубников и Н. В. Покусаев, издательство «Просвещение» Санкт-Петербург 2002 год.
