Лабораторная работа 2

Тема: " Построение потенциальной диаграммы"

Цель: Научиться строить потенциальную диаграмму по результатам опытов и расчётов.

Порядок выполнения работы.

1. Собрать эл. цепь (рис. 1).

ж) д) е)

Рисунок 1. Схема эл. цепи для измерения потенциальных точек.

2. Измерить потенциалы всех точек эл. цепи. Результаты записать в таблицу.

Таблица 1. – Приборы и оборудование

Наименование Количество Техническая характеристика
Исследуемый источник ЭДС, E1 1 Источник постоянного тока, U=12В
Источник ЭДС, E2 1 Источник постоянного тока, U=48В
Вольтметр 1
Резисторы: 3
R1 1 1 Ом
R2 1 6 Ом
R3 1 3 Ом

3. Определить силу тока в цепи по закону Ома, указать направление тока в приведённых схемах

; ;

4. Принять φF =0. Определить потенциалы остальных точек:

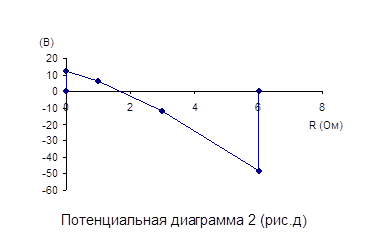

Для схемы (д):

φA = φF +E1 = 0+12 =12B;

φB = φA -IR1 = 12–6 = 6B;

φC = φB -IR3 = 6–18 = -12B;

φD = φC -IR2 = -12–36 = -48B;

φF = φD +E2 = -48+48 = 0B;

Для схемы (е):

φD = φF -IR2 = 0–21,6 = -21,6B;

φC = φD +E2 = -21,6+48 = 26,4B;

φB = φC -IR3 = 26,4–10,8 = 15,6B;

φA = φB -E1 = 15,6–12 = 3,6B;

φF = φA -IR1 = 3,6–3,6 = 0B;

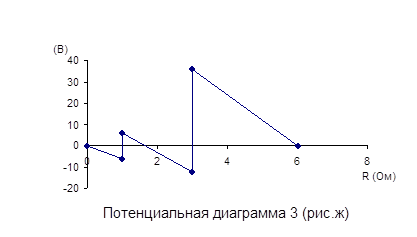

Для схемы (ж):

φA = φF -IR1 = 0–6 = -6B;

φB = φA +E1 = -6+12 = 6B;

φC = φB -IR3 = 6–18 = -12B;

φD = φC +E2 = -12+48 = 36B;

φF = φD -IR2 = 36–36 = 0B.


5. По полученным данным расчёта построить для каждой схемы потенциальную диаграмму.



Контрольные вопросы

1. Отношение потенциальной энергии заряженной частицы, помещённой в данную точку эл. поля, к величине её заряда называется эл. потенциалом поля в этой точке.

2.  А1 /Q; 2 = A2 /Q;  = W/q.

3. Направление тока в неразветвлённой эл. цепи, имеющей несколько источников будет совпадать с направлением большей из ЭДС.

4. Ток течёт от точки с большим потенциалом к точке с меньшим потенциалом.

5. Да, может.

6. Стрелка вольтметра отклонится вправо.

7. Сопротивление при построении потенциальной диаграммы откладывается строго по схеме.

8. Отрезки ЭДС строго вертикальны при условии отсутствия у них внутреннего сопротивления.

9. При увеличении одного из сопротивлений в цепи, угол наклона отрезков прямых соответствует падению напряжения, уменьшится.
