Методы ограничения токов короткого замыкания

Содержание

Введение

1. Координация токов КЗ в современных энергосистемах

2. Реакторы7

3. Сдвоенные реакторы

4. Выбор реакторов

Заключение

Список литературы


Введение

Короткими замыканиями (КЗ) называют замыкания между фазами (фазными проводниками электроустановки), замыкания фаз на землю (нулевой провод) в сетях с глухо - и эффективно-заземленными нейтралями, а также витковые замыкания в электрических машинах.

Короткие замыкания возникают при нарушении изоляции электрических цепей. Причины таких нарушений различны: старение и вследствие этого пробой изоляции, набросы на провода линий электропередачи, обрывы проводов с падением на землю, механические повреждения изоляции кабельных линий при земляных работах, удары молнии в линии электропередачи и др.

Короткие замыкания, как правило, сопровождаются увеличением токов в поврежденных фазах до значений, превосходящих в несколько раз номинальные значения.

Протекание токов КЗ приводит к увеличению потерь электроэнергии в проводниках и контактах, что вызывает их повышенный нагрев. Нагрев может ускорить старение и разрушение изоляции, вызывать сваривание и выгорание контактов, потерю механической прочности шин и проводов и т.п. проводники и аппараты должны без повреждений переносить в течение заданного расчетного времени нагрев токами КЗ, т. е. должны быть термически стойкими.

Протекание токов КЗ сопровождается также значительными электродинамическими усилиями между проводниками. Для защиты токоведущих частей и их изоляции то разрушения принимаются необходимые меры.


1. Координация токов КЗ в современных энергосистемах

Рост генераторных мощностей современной энергосистем, создание мощных энергообъединений, увеличение мощностей нагрузок приводят с одной стороны, к росту электровооруженности и производительности труда, к повышению надежности и устойчивости электроснабжения, а с другой – к существенному повышению токов КЗ.

Максимальный уровень токов КЗ для сетей 35 кВ и выше ограничивается параметрами выключателей трансформаторов, проводников и других электрооборудований, условиями обеспечения устойчивости энергосистемы, а в сетях генераторного напряжения, в сетях собственных нужд и в распределительных сетях 3 – 20 кВ — параметрами электрических аппаратов и токопроводов, термической стойкостью кабелей, устойчивостью двигательной нагрузки.

Таким образом, уровень тока КЗ, повышающийся в процессе развития современной электроэнергетики, имеет в своем росте ряд ограничении, которые необходимо учитывать. Конечно, аппаратуру и электрические сети можно усилить в соответствии с новым уровнем токов КЗ, перс вести на более высокое напряжение, однако это в ряде случаев приводи к таким экономическим и техническим трудностям, что себя не оправдывает.

В настоящее время разработан комплекс мер, который позволяет регулировать уровни токов КЗ, ограничивать их при развитии электроустановок. Однако применение таких средств не является самоцелью и оправданно только после специального технико-экономического обоснования.

Наиболее распространенными и действенными способами ограничения токов КЗ являются: секционирование электрических сетей; установка токоограничивающих реакторов; широкое использование трансформаторов с расщепленными обмотками низшего напряжения.

Первый способ является эффективным средством, которое позволяет уменьшить уровни токов КЗ в реальных электрических сетях в 1,5 – 2 раза. Пример секционирования электроустановки с целью ограничения токов КЗ показан на рис. 1.1.

Когда выключатель QB включен, ток КЗ от генераторов G1 и G2 проходит непосредственно к месту повреждения и ограничен лишь сопротивлением генераторов и трансформаторов соответствующих энергоблоков.

Если выключатель QB отключен, в цепь КЗ дополнительно включается сопротивление линий. Ток КЗ от генераторов G1 и G2 при этом резко снижается по сравнению с предыдущим случаем.

Рис. 1.1. Распределение токов КЗ:

а—секционный выключатель включен; б—секционный выключатель отключен

Рис. 1.2. Совместная (а) и раздельная (б) работа трансформаторов на подстанции


В месте секционирования образуется так называемая точка деления сети. В мощной энергосистеме с большими токами КЗ таких точек может быть несколько.

Секционирование электрической сети обычно влечет за собой увеличение потерь электроэнергии в линиях электропередачи и трансформаторах в нормальном режиме работы, так как распределение потоков мощности при этом может быть неоптимальным. По этой причине решение о секционировании должно приниматься после специального технико-экономического обоснования.

В распределительных электрических сетях 10 кВ и ниже широко применяется раздельная работа секций шин, питающихся от различных трансформаторов подстанции (рис. 1.2). Основной причиной, определяющей такой режим работы, является требование снижения токов КЗ, хотя и в этом случае отказ от непосредственной параллельной работы трансформаторов имеет свои отрицательные последствия: разные уровни напряжения по секциям, неравномерная загрузка трансформаторов и т. п. При мощности понижающего трансформатора 25 МВА и выше применяют расщепление обмотки низшего напряжения на две, что позволяет увеличить сопротивление такого трансформатора в режиме КЗ примерно в 2 раза по сравнению с трансформатором без расщепления обмотки.

К специальным техническим средствам ограничения токов КЗ в первую очередь относятся токоограничивающие реакторы.

2. Реакторы

Реакторы служат для ограничения токов КЗ в мощных электроустановках, а также позволяют поддерживать на шинах определенный уровень напряжения при повреждениях за реакторами.

Основная область применения реакторов — электрические сети напряжением 6—10 кВ. Иногда токоограничивающие реакторы используются в установках 35 кВ и выше, а также при напряжении ниже 1000 В.

Реактор представляет собой индуктивную катушку, не имеющую сердечника из магнитного материала. Благодаря этому он обладает постоянным индуктивным сопротивлением, не зависящим от протекающего тока.

Схемы включения реакторов представлены на рис. 3.48.

Для мощных и ответственных линий может применяться индивидуальное реактирование (рис. 1.3, а). Когда через реактор питается группа линий (например, в системе собственных нужд), его называют групповым (рис. 1.3, 6). Реактор, включаемый между секциями распределительных устройств, называют секционным реактором (рис. 1.3, в).

Рис. 1.3. Схемы включения реакторов: а – индивидуальное реактирование; б – групповой реактор;

в – секционный реактор

Основным параметром реактора является его индуктивное сопротивление

xр = ωL, Ом. В некоторых каталогах приводится

xр % = (xр √3Iном ⁄ Uном )×100

где Iном — номинальный ток реактора, А; Uном — номинальное напряжение реактора, В.

Поддержание более высокого уровня остаточного напряжения благоприятно сказывается на потребителях электроэнергии, питающихся от того же источника, что и поврежденная цепь. С учетом этого в режиме КЗ целесообразно иметь возможно большее значение индуктивного сопротивления хр .

Однако по условиям работы электроустановки в нормальном режиме чрезмерно увеличивать сопротивление реактора нельзя из-за одновременного увеличения потери напряжения в реакторе при протекании рабочего пока. Особенно это заметно при использовании реакторов в качестве групповых и индивидуальных. Схемы реактированной линии и диаграммы, характеризующие распределения напряжений в нормальном режиме работы, приведены на рис. 3.50. На векторной диаграмме изображены: 1 – фазное напряжение перед реактором, р – фазное напряжение после реактора и – ток, проходящий по цепи.

Рис. 1.4. Ограничение тока КЗ и поддержание напряжения на шинах при помощи реакторов: напряжение на шинах при отсутствии (а) и наличии (б) реактора

Угол φ соответствует сдвигу фаз между напряжением после реактора и током. Угол Ψ между векторами 1 и p представляет собой дополнительный сдвиг фаз, вызванный индуктивным сопротивлением реактора. Если не учитывать активное сопротивление реактора, отрезок АС предмет собой падение напряжения в индуктивном сопротивлении реактора.

Рис1.5. Вариант схемы безынерционного токоограничивающего устройства

Рис 1.6. Нормальный режим работы цепи с реактором: а – схема цепи; б – диаграмма; в – векторная диаграмма

Рис.1.7. Фаза реактора серии РБ: 1 – обмотка реактора; 2 – бетонные колонны; 3 – опорные изоляторы


Алгебраическая разность напряжений до реактора и после него, т.е. отрезок AB, соответствует потере напряжения в реакторе. Опустив из точки C перпендикуляр на вектор ОВ и пренебрегая незначительным отрезком ВВ1 , можно считать потерей напряжения отрезок АВ1 . из треугольника АСВ1 нетрудно вывести приближенное выражение для определения потери напряжения в реакторе. Потеря напряжения в реакторе при протекании тока I и заданном значении cos φ определяется из выражения

∆Up %=xp (√3Isin φ ⁄ Uном )100

где Uном - номинальное напряжение установки, где используется реактор.

Допустимая потеря напряжения в реакторе обычно не превышает 1,5 – 2%.

Значительная потеря напряжения в нормальном режиме работы цепи не позволяет устанавливать индивидуальные и групповые реакторы большого сопротивления. Поэтому для случаев, когда требуются значительные ограничения тока КЗ, разрабатывают специальные более сложные устройства, так называемые БТУ – безынерционные токоограничивающие устройства.

На рис. 1.5 приведена схема простейшего БТУ, в состав которого входят: реактор с большим индуктивным сопротивлением, емкость, настроенная в резонанс с реактором так, чтобы результирующее сопротивление БТУ в нормальном режиме приближалось к минимально возможному. Параллельно емкости включена индуктивность в нормальном режиме с ненасыщенным ферромагнитным сердечником. Индуктивность в нормальном режиме имеет большое сопротивление, и ток через нее мал. При КЗ ток через емкость возрастает, увеличивается падение напряжения на ней, а следовательно, и напряжение на индуктивности. Последняя переходит в режим насыщения сердечника, резко уменьшает свое сопротивление и закорачивает емкость. Ток КЗ ограничивается нескомпенсированным в данном случае реактором. В стадии разработки находятся БТУ различных типов.

Ограничений по потере напряжения в нормальном режиме работы нет в случае секционного реактора, поэтому его сопротивление может быть взято существенно большим, чем в случае индивидуального или группового реактора. На случай режимов, отличных от нормального, может быть применено временное шунтирование реактора.

В настоящее время наибольшее распространение получили бетонные реакторы с алюминиевой обмоткой марки РБ.

Алюминиевые проводники обмотки реакторов покрываются несколькими слоями кабельной бумаги и хлопчатобумажной оплеткой. Обмотка наматывается на специальный каркас, а затем в определенных местах заливается бетоном. Бетон образует колонны, которые закрепляют витки обмотки, предотвращая их смещение под действием собственной массы и электродинамических усилий при протекании токов КЗ. Изоляция реактора от заземленных конструкций, а при вертикальной установке и от соседних фаз осуществляется при помощи опорных фарфоровых изоляторов (рис. 1.7).

Бетонные реакторы выпускаются отечественной промышленностью на номинальные токи до 4000 A и изготавливаются для вертикальной, горизонтальной и ступенчатой установки (рис. 1.8).

В обмотках реактора при протекании по ним тока имеют место потери активной мощности, составляющие обычно 0,1 – 0,2% проходной мощности. При номинальном токе более 1000 A эти потери настолько значительны, что требуется выполнять искусственное охлаждение реактора (вентиляция камер).

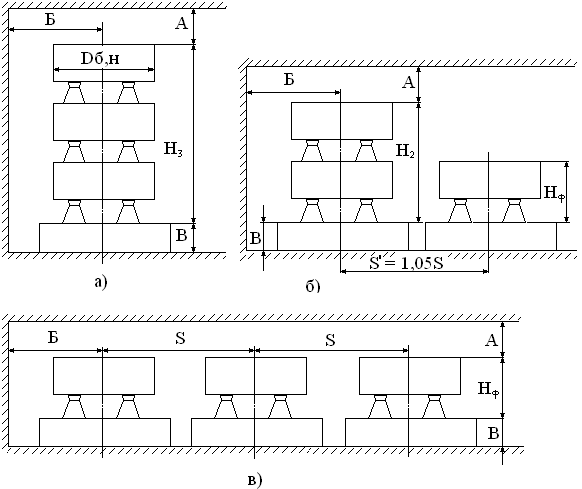

Рис.1.8. Способы монтажа реакторов: а – вертикальный монтаж; б – ступенчатый; в – горизонтальная установка фаз

3. Сдвоенные реакторы

Наряду с рассмотренными выше реакторами обычной конструкции в электроустановках находят применение сдвоенные реакторы. Конструктивно они подобны обычным реакторам, но от средней точки обмотки имеется дополнительный вывод. В случае применения сдвоенных реакторов источник может быть присоединен к средней точке, а потребители — к крайним, или наоборот (рис. 1.9).

Преимуществом сдвоенного реактора является то, что в зависимости от схемы включения и направления токов в обмотках индуктивное сопротивление его может увеличиваться или уменьшаться. Это свойство сдвоенного реактора обычно используется для уменьшения падения напряжения в нормальном режиме и ограничения токов при КЗ.

Ветви реактора выполняют на одинаковый номинальный ток Iном , а средний вывод — на удвоенный номинальный ток ветви 2Iном . За номинальное сопротивление сдвоенного реактора принимают сопротивление ветви обмотки при отсутствии тока в другой ветви: xp = xв = ωL

или xp % = xв % = xв √3Iном ×100 ⁄ Uном

где L— индуктивность ветви реактора (индуктивности ветвей в реакторе обычно равны между собой).

Особенности сдвоенного реактора определяются наличием магнитной связи между ветвями каждой фазы (взаимной индуктивности М). С учетом взаимной индуктивности потеря напряжения в ветви реактора при подключении источника к средней точке (рис. 1.9) определится как

∆Uр = I1 ωLsin φ – I2 ωMsin φ.

Отсюда видно, что за счет взаимной индуктивности потеря напряжения в сдвоенном реакторе меньше, чем в случае обычного реактора с таким же индуктивным сопротивлением. Это обстоятельство позволяет эффективно использовать сдвоенный реактор в качестве группового.

В процессе эксплуатации целесообразно стремиться к равномерной загрузке ветвей (I1 = I2 = I). Тогда для каждой из них будут созданы одинаковые условия

∆Up = (IωL – IωM) sin φ = IωL(1 – kсв ) sin φ,

Рис. 1.9. Сдвоенный реактор: а – б – схемы включения; в – электрическая схема


Рис. 1.10. Работа сдвоенного реактора в режиме КЗ: а – при одном генераторе; б – при двух генераторах

Рис. 1.11. Схема замещения сдвоенного реактора для расчета токов КЗ, где kсв = M/L— коэффициент связи обмоток реактора. Обычно выполняют реактор с kсв = 0,4 ÷ 0,6.

Если xв = ωL, то в соответствии с (3.95) можно записать соотношение x'в = xв (1 – kсв ), где x'в — индуктивное сопротивление ветви реактора с учетом взаимной индукции. При kсв = 0,5 и соответственно сопротивлении xв = 0,5xв следует, что потеря напряжения в сдвоенном реакторе при указанных выше условиях получается вдвое меньше по сравнению с обычным реактором.

При КЗ за одной из ветвей реактора (рис. 1.10) ток в ней значительно превышает ток в неповрежденной ветви. Относительное влияние взаимной индуктивности уменьшается и потеря напряжения в реакторе, а также эффект токоограничення определяются в основном лишь собственным индуктивным сопротивлением ветви xв = ωL. Таким образом, сопротивление реактора в режиме КЗ возрастает при kв = 0,5 примерно в 2 раза по сравнению с нормальным режимом.

При использовании сдвоенного реактора по схеме рис. 1.10,6 выявляется дополнительное его свойство. При КЗ на выводах генератора G2 ток от генератора G1 протекает по ветвям в одном направлении. Взаимная индуктивность ветвей действует здесь согласно с собственной индуктивностью обмоток, и сквозное сопротивление реактора будет равно:

Xс к в = 2ωL+2ωM = 2ωL(1+kс в ) = 2xв (1+kс в ).

При kсв ≈0,5 xс к в = 3xв , обеспечивая значительный токоограничивающий эффект.

При расчете токов КЗ сдвоенный реактор представляют трехлучевой схемой замещения, показанной на рис. 1.11.

В электроустановках находят широкое применение сдвоенные бетонные реакторы с алюминиевой обмоткой для внутренней и наружной установки типа РБС.

4. Выбор реакторов

Реакторы выбирают по номинальным напряжению, току и индуктивному сопротивлению.

Номинальное напряжение выбирают в соответствии с номинальным напряжением установки. При этом предполагается, что реакторы должны длительно выдерживать максимальные рабочие напряжения, которые могут иметь место в процессе эксплуатации. Допускается использование реакторов в электроустановках с номинальным напряжением, меньшим номинального напряжения реакторов.

Номинальный ток реактора (ветви сдвоенного реактора) не должен быть меньше максимального длительного тока нагрузки цепи, в которую он включен:

Iном ≥ Imax

Для шинных (секционных) реакторов номинальный ток подбирается в зависимости от схемы их включения. Например, для случая, показанного на рис. 3.11, номинальный ток реактора определится из соотношении

Iном ≥ 0,7Iном, г

где Iном, г – номинальный ток генератора.

Индуктивное сопротивление реактора определяют, исходя из условий ограничения тока КЗ до заданного уровня. В большинстве случаев уровень ограничения тока КЗ определяется по коммутационной способности выключателей, намечаемых к установке или установление в данной точке сети.

Как правило, первоначально известно начальное значение периодического тока КЗ Iп, o , которое с помощью реактора необходимо уменьшить до требуемого уровня.

Рассмотрим порядок определения сопротивления индивидуального реактора. Требуется ограничить ток КЗ так, чтобы можно было в данной цепи установить выключатель с номинальным током отключения Iном, (действующее значение периодической составляющей тока отключения)

По значению Iном, отк определяется начальное значение периодической составляющей тока КЗ, при котором обеспечивается коммутационная способность выключателя. Для упрощения обычно принимают Iп, 0, треб = Iном, отк

Результирующее сопротивление, Ом, цепи КЗ до установки реактора можно определить по выражению

xрез = Uср ⁄ √3Iп, 0

Требуемое сопротивление цепи КЗ для обеспечения Iп, 0 , треб

xтреб рез = Uс р ⁄ √3Iп, 0, треб

Разность полученных значений сопротивлений даст требуемое сопротивление реактора

xр треб = xтреб рез – xрез

Далее по каталожным и справочным материалам выбирают тип реактора с ближайшим большим индуктивным сопротивлением.

Сопротивление секционного реактора выбирается из условий наиболее эффективного ограничения токов КЗ при замыкании на одной секции. Обычно оно принимается таким, что падение напряжения на реакторе при протекании по нему номинального тока достигает 0,08 – 0,12 номинального напряжения, т. е.

√3xр Iном ⁄ Uном = 0,08 – 0,12

В нормальных же условиях длительной работы ток и потери напряжения в секционных реакторах значительно ниже.

Фактическое значение тока при КЗ за реактором определяется следующим образом. Вычисляется значение результирующего сопротивления цепи КЗ с учетом реактора

x'рез = xрез + xр ,

а затем определяется начальное значение периодической составляющей тока КЗ:

Iп, 0 = Uср ⁄ √3x'рез

Аналогично выбирается сопротивление групповых и сдвоенных реакторов. В последнем случае определяют сопротивление ветви сдвоенного реактора xр = xв .

Выбранный реактор следует проверить на электродинамическую и термическую стойкость при протекании через него тока КЗ.

Электродинамическая стойкость реактора гарантируется при соблюдении следующего условия:

Iдин ≥ iy (3)

где іy (3) – ударный ток при трехфазном КЗ за реактором; iдин – ток электродинамической стойкости реактора, т. е. максимальный ток (амплитудное значение), при котором не наблюдается остаточной деформации обмоток (иногда в каталогах этот ток обозначается как imax ).

Термическая стойкость реактора характеризуется заводом-изготовителем величиной tтер — временем термической стойкости и среднеквадратичным током термической стойкости Iтер = iдин/2,54. Поэтому условие термической стойкости реактора имеет вид:

Bк зав = I²тер tтер ≥ Вк

где Вк – расчетный импульс квадратичного тока при КЗ за реактором.

При соблюдении указанного условия нагрев обмотки реактора при КЗ не будет превышать допустимого значения.

В ряде случаев необходимо определить уровень остаточного напряжения на шинах при КЗ непосредственно за реактором. Для этой цели можно воспользоваться выражением с учетом того, что в режиме КЗ sin φк ≈ 1. Тогда выражение для определения остаточного напряжения на шинах примет вид:

Uост % = xр (√3Iп, 0 / Uном ) × 100

Значение Uост по условиям работы потребителей должно быть не менее 65 – 70%.


Заключение

Для обеспечения надежной работы энергосистем и предотвращения повреждений оборудования при КЗ необходимо быстро отключать поврежденный участок. К мерам, уменьшающим опасность развития аварий, относится также правильный выбор аппаратов по условиям КЗ, применение токоограничивающих устройств, выбор рациональной схемы сети и т. п.

Для осуществления указанных мероприятий необходимо уметь определять ток КЗ и характер его изменения во времени.
