Практическая работа №5

5.1 Тема: "Ознакомление с конструкцией и приводами высоковольтных аппаратов"

5.2 Цель занятия: Ознакомление студентов с конструкциями и приводами высоковольтных аппаратов.

5.3 Задание: Рассмотреть конструкцию и устройства следующих аппаратов, а также их привода: разъединитель, выключатель нагрузки, отделитель, автоматический выключатель масляный.

5.4 Ход работы

5.4.1 Разъединитель.

Разъединитель – это коммутационный аппарат, предназначенный для коммутации цепи без тока.

Назначение – создание надежного видимого разрыва цепи для обеспечена безопасного проведения ремонтных, работ на оборудовании и токоведущих частях электроустановки.

Разъединитель не имеет дугогасительный устройств, поэтому прежде чем оперировать разъединителем, цепь должна быть отключена выключателем.

Допускается использовать разъединители для отключения и включения незначительных токов: ёмкостных токов шин коротких кабельных линий, токов утечки, токов намагничивания трансформаторов. Допустимость таких операций определяется ПТЭ и местными инструкциями по эксплуатации электроустановки.

Во включенном положении разъединители надёжно выдерживают токи короткого замыкания, гарантированные заводом-изготовителем.

Разъединители для внутренней установки могут быть одно- и трех полюсными. Трех полюсный разъединитель типа РВ изображен на рисунке 5.1.

Разъединители РВ рассчитаны на номинальный ток 400 -1000А, напряжение 6–35кВ.

На подвижных ножах устанавливаются стальные пластины (на
рис. 5.1 не указаны), которые играют роль магнитного замка: при
протекании токов короткого замыкания через включенный
разъединитель они намагничиваются и, притягиваясь, друг к другу,
создают дополнительное давление в контакте, препятствуя отбросу
ножа от контакта.

Кроме главных ножей, разъединитель может быть снабжен заземляющими ножами (типа РВЗ), которые используют для заземления обесточенных токоведущих частей.

Рисунок 5.1. Трех полюсный разъединитель типа РВ.

Где 1 – приводной рычаг на валу разъединителя;

2 – контакт для присоединения шин;

3 – неподвижный контакт;

4 – подвижный нож;

5 – фарфоровая тяга;

6 – опорный изолятор;

7 – вал разъединителя;

8 – металлическая рама;

9 – поводок фарфоровой тяги


Разъединители для наружной установки должны работать в неблагоприятных условиях окружающей среды (низкие температуры, гололёд, осадки). Этим требованиям отвечают разъединители горизонтально-поворотного типа РИД. Здесь нож состоит из двух частей, закрепленных на опорных колонках изоляторов. При отключении колонки поворачиваются вокруг своей оси в противоположных направлениях, и ножи перемещаются в горизонтальной плоскости, как бы «ломаясь» на две половины, что позволяет разрушить корку льда, которым может быть покрыт контакт.

Рисунок 5.2. Контактная система разъединителя горизонтально-поворотного типа для наружной установки РНДЗ‑110

1 – гибкая связь;2 – пружины; 3 – одна часть ножа в виде пружинящих помелей;

4 – другая часть ножа в виде лопатки.

В распределительных устройствах высоких напряжений применяются и другие типы разъединителей: вертикально-поворотные, подвесные.

5.4.2 Отделитель.

Отделитель – коммутационный аппарат, предназначенный для автоматического отключения поврежденного участка линии или трансформатора после искусственного короткого замыкания, а так для отключения и включения токов (индуктивных) холостого хода трансформаторов и ёмкостных токов нагруженных линий.

Внешне отделитель не отличается от двух колонкового разъединителя, но у него для отключения имеется пружинный привод (ПРО), который обеспечивает отключение за 0,4–0,5 с. Включение отделителя производится вручную.

Отделители могут иметь заземляющие ножи.

Отделители не могут отключать ток нагрузки и ток короткого замыкания, поэтому в схемах управления отделителями имеется блокировка, которая запрещает отключение отделителя, если через трансформаторы тока проходит ток.

При неблагоприятных погодных условиях (мороз, гололёд) применяют закрытые отделители (ОЭ), контактная система которых расположена внутри фарфорового корпуса, заполненного элегазом SF6 с избыточным давлением 0, ЗМПа. Высокая электрическая прочность элегаза обеспечивает небольшие габариты и надежную работу аппаратов.

5.4.3 Выключатели нагрузки.

Выключатель нагрузки – коммутационный аппарат, предназначенный для отключения и включения токов нагрузки в нормальном режиме.

Рисунок 5.3 Выключатель нагрузки ВНП‑16.

1 дугогасительная камера; 2 – неподвижный контакт; 3 – подвижный контакт; 4 – отключающая пружина; 5 – плавкий предохранитель; 6 – дугогасительный контакт.


Выключатели нагрузки предназначены для отключения и включения цепей под нагрузкой в электрических установках напряжением 6–10кВ при небольшой мощности (1НОМ –200+400А) и не рассчитаны на отключение токов короткого замыкания. Выключатель нагрузки в комплекте с высоковольтными предохранителями типа ПК‑6 или ПК‑10 обеспечивает защиту цепей от токов короткого замыкания.

Этот выключатель представляет собой трех полюсный разъединитель внутренней установки на 6–10кВ, к каждой фазе которого построена из пластмассы дугогасительная камера. Внутри камеры расположены газогенерирующие вкладыши из органического стекла. Подвижный контакт перемещается внутри вкладыша. Гашение дуги происходит в дугогасительной камере. При отключении цепи под нагрузкой между контактами выключателя образуется электрическая дуга, температура в дугогасительной камере резко возрастает, и органическое стекло выделяет поток газов, который гасит дугу.

Выключатели нагрузки выпускаются без предохранителей типа ВН‑16 и с предохранителями типов ВНП‑16 и ВНП‑17 (рис. 5.3).

При включении сначала замыкаются дугогасителъные контакты, а затем главные. Вкладыши без замены позволяют отключить 300 раз ток 50А, 500 раз ток 100А, и 3 раза ток 400А.

Выключатели нагрузки могут иметь заземляющие ножи (типы ВН3 -16, ВНП3 -16, ВНП3 -17).

Привод ВН может быть ручным (ПР), ручным с дистанционным отключением (ПРА) или электромагнитным (ПЭ) с дистанционным включением и отключением.

Выключатели нагрузки применяются в ячейках КСО в системе электроснабжения промышленных предприятий, городов, строительных площадок.


Рисунок 5.4. Дугогасительная камера выключателя нагрузки ВН‑10

Где: 1 пружинящие контакты; 2 – газогенерирующие вкладыши; 3 – дугогасительный контакт

Вакуумный выключатель нагрузки ВНВ‑10/320 изготавливается на напряжение 6 и 10кВ и номинальные токи до 320А. Он предназначен для многократного отключения тока 900А и предельно отключаемый ток 2кА. Основной его частью является вакуумная дугогасительная камера КДВ‑21. Выключатель ВНВ предназначен для установки в шкафах КРУ и применяется в горнодобывающей промышленности, на пунктах, питания экскаваторов, драг, в рудничных, установках, для коммутации дуговых печей.

5.4.4 Автоматический выключатель маломасляный.

Масляные выключатели являются коммутационным аппаратом для включения и отключения электрических цепей напряжением выше 1кВ при рабочем режиме и при перегрузках и коротких замыканиях.

В маломасляных выключателях (горшковых) для каждой фазы имеется отдельный стальной шлендр, в котором разрываются контакты, и гасится дуга. Гашение происходит в дугогасительной камере, установленной в цилиндре в месте разрыва контактов. Камера изготавливается из изоляционных материалов – фибры или гетинакса. Минеральное масло в выключателях служит для гашения дуги и изоляции промежутка между разомкнутыми контактами данной фазы.

Количество масла в масляных выключателях от 4,5 до 10 кг в зависимости от типа выключателя. Это делает их невзрыво – не пожароопасными и позволяет устанавливать в открытых камерах распределительных устройств напряжением выше 1кВ.

В городских сетях широко применяются выключатели типа ВМП‑10 и ВМГ‑10.

Выключатели серии ВМП‑10 изготавливаются на номинальные токи 600, 1000, 1500, 3000А и имеют вес масла 4,5 кг. Выключатели ВМГ‑10 изготавливается на номинальные токи 630 и 1000А.

Масляные выключатели могут включаться и отключаться вручную и автоматически под действием аппаратов защиты и управления.

Рисунок 5.5 Масляный выключатель ВМП‑10

Где: 1 – крышка; 2,6 – зажимы; 3 – фланец; 4 – бак; 5 – корпус; 7 \ - изолирующая тяга; 8 – вал.

Внутри каждого полюса имеется неподвижный контакт розеточного типа и подвижный контактный стержень. Во включенном положении контактный стержень находится в розеточном контакте. При отключении он движется вверх, контакты размыкаются, образуется дуга, которая испаряется и разлагает масло. Давление резко возрастает, в дугогасительной камере создается поперечное дутье газами и парами масла, в результате чего дуга гаснет. Контакты выключателя облицованы металлокерамикой для увеличения их дугостойкости.

5.4.5 Приводы

Приводы выключателей служат для включения, удержания во включенном положении и отключении выключателей. При включении привод совершает значительную работу, связанную с затратой энергии на преодоление сил трения в механизме и передаче, сил тяжести движущихся частей, сопротивления отключающих пружин. При отключении работа привода направлена на освобождение механизма, удерживающего выключатель во включенном положении. Само отключение происходит за счет сжатых или растянутых отключающих пружин.

1) Ручные приводы применяются для маломощных выключателей, когда мускульной силы оператора достаточно для совершения работы включения. Отключение дистанционное и автоматическое. Наиболее распространены приводы ПРА‑17 для выключателей нагрузки ВН‑10.

Ручной привод типа ПР‑10, представляющий рычажно-шатунный
механизм прямого, применяется для ручного управления
разъединителями внутренних электроустановок 6–10 кВ.

На подстанциях небольшой мощности для управления масляными выключателями используют ручные приводы типа ПРБА (привод рычажной блинкерный с автоматическим отключением).

2) Пружинный привод является приводом косвенного действия. Энергия для включения запасается в мощной пружине, которая заводится от руки или от двигателя. Типы приводов для управления масляными выключателями: ПП‑67 и ППМ‑10. Достоинства: просты, удобны в обслуживании, дешевы, потребляют незначительную мощность, надёжны.

Время завода пружин – 15 секунд. Отключение производится отключающими пружинами выключателя дистанционно или автоматически.

Пружинный привод применяется в маломасляных выключателях ВМПП‑10, ВМТ – 110, в вакуумных выключателях ВВТП‑10.

3) Электромагнитный привод – привод прямого действия: энергия для включения сообщается приводу в процессе самого включения от источника постоянного тока. Усилие для включения выключателя создается стальным сердечником, катушка которого получает питание от источника постоянного тока. Для маломасляных выключателей применяется привод ПЭ‑11, для более мощных выключателей – ПЭ‑21, ПЭ‑31, а для наружной установки – ШПЭ‑44, ШПЭ‑45. Недостаток – необходимость для их работы аккумулятора или выпрямителя.

4) Пневматические приводы создают усилие на включение за счет сжатого воздуха, который подается в пневматический цилиндр с

поршнем, заменяющий электромагнит включения. Такие приводы требуют установки компрессоров.

Пневматические приводы обычно применяются для выключателей 110 и 220 кВ.

5.4.6 Условно графические обозначения в электрических схемах.

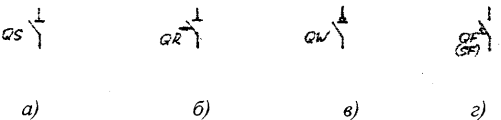

Рисунок 5.6. Условно графические обозначения:

а) – разъединитель; б) – отделитель; в) – выключатель нагрузки; г) выключатель автоматический (QF– в силовых цепях, SF– в цепях управления).

5.5 Вывод: Ознакомились и произвели описание конструкции высоковольтных аппаратов и их приводов.
