Курсовая работа Выполнил Осокин Евгений гр. 5016/1 Санкт-Петербургский Государственный Технический Университет Санкт-Петербург 1999 Содержание. Введение 1. Определение оптимальной площади золоотвала 1.1. Определение длины пути осветления и длины надводного пляжа 1.2. Расчет оптимальной площади и высоты золоотвала. 2. Определение фильтрационного расхода 3. Расчет дренажной канавы. 4. Построение графика Н=f(Т). Литература Определение оптимальной площади золоотвала. Проектируем золоотвал равнинного типа квадратный в плане. Примыкания отстойного пруда к дамбе обвалования нет. Определение длины пути осветления и длины надводного пляжа. Длина пути осветления L0 по заданному эффекту осветления в отстойном пруде определяется по формуле: , где Н – глубина воды водосбросного сооружения, Н=1 м, V0 – средняя скорость потока пульпы в месте втекания ее в отстойный пруд, k – опытный коэффициент. Для расхода воды в системе ГЗУ q=574,2 м3/ч (для 20 выпусков при общем расходе Q=11 480 м3/ч) по таблице 2.1. принимаем: V0=0,28 м/с, k=0,096м. U0 – “процентная” скорость осаждения твердой составляющей зольной пульпы, по таблице 2.2. принимаем U0=0,00063 м/с (для золы печерского угля, при с*=15 000 мг/л, Э=95%). Следовательно: м Эффект осветления пульпы на надводном откосе намыва золошлакоотвала, выраженный в процентах, расчитывается по формуле: , где Lн – длина надводного откоса, м, f=0,01Ф=0,01*64=0,64, Ф=64% - функция крупности. Определяем концентрацию взвешенной золы в потоке осветленной воды в месте втекания в пруд: , где с0 – концентрация пульпы в месте сброса из пульпопровода, с0=40000 мг/л. мг/л Определяем эффект осветления воды в отстойном пруде: , где сп – максимально возможная концентрация взвешенной золы в воде отстойного пруда у места водозабора, принемаемая исходя из рекомендации качества воды для уплотнения сальников подшипников багерных насосов, сп=1000 мг/л. Расчет оптимальной площади и высоты золоотвала. Оптимизация размеров золоотвала заключается в отыскании такой площади основания золоотвала, которая при расчетном объеме заполнения, определяемым сроком службы золоотвала и годовым выходом золошлаков, обеспечивала бы размеры в верхней части золоотвала, обеспечивающие необходимое осветление воды. Расчет сводится к отысканию объема усеченной пирамиды. В расчете заданы: т=3, L0=96,2 м, Lн=171,0 м. Определим минимальную ширину золоотвала по верху: В0=2(Lн+L0+5)=2(171,0+96,2+5)=544,4 м Объем пирамиды вычисляем по формуле: , W=с0Q24*365Т, где c0 – концентрация пульпы, с0=0,04 т/м3, Q – расход пульпы, Q=11480 м3/ч, Т – срок службы золоотвала, Т=20 лет, W=0,04*11 480*24*365*20=80 451 840 м3 , где Н – высота золоотвала, F0=B02 – площадь верхнего основания пирамиды, F=В2=(В0+2Нт)2 – площадь нижнего основания пирамиды, В качестве ориентировочной может быть принята высота м Задаваясь высотой Н, вычисляем объем пирамиды. Расчет сведен в таблицу 1. По результатам вычислений строим график зависимостей W=f(Н).

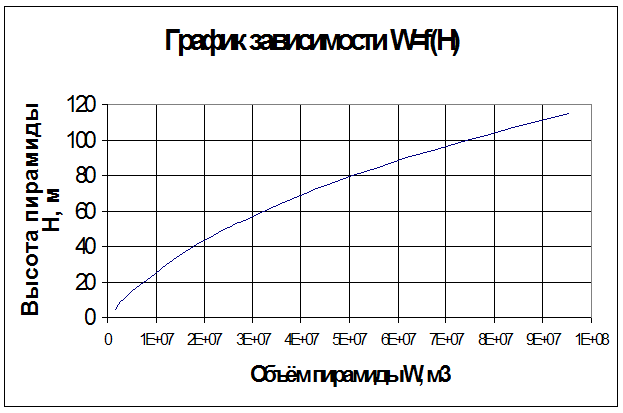

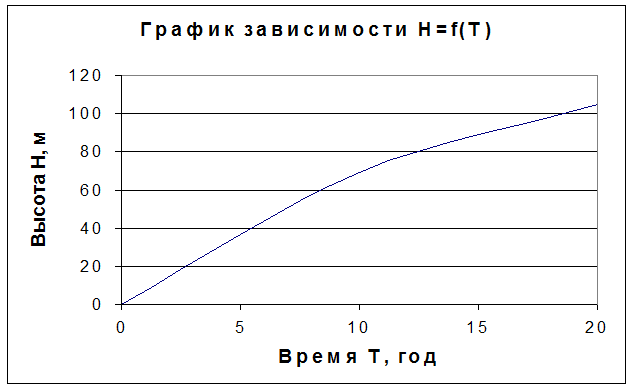

По заданному выходу золошлаков Wг=8*107, принимаем Н=105 м. По выбранной высоте вычисляем В=В0+2тН=544,4+2*3*105=1174,4 м. Определение фильтрационного расхода. Фильтрационный расход тела первичной дамбы определяем по формуле: , где кТ – коэффициент фильтрации тела первичной дамбы, кТ=7,0 м/сут, Lр=L+DLв=19,0+2,02=21,02 м DLв=bвH1=0,43*4,7 =2,02 м Н=Н1=4,7м – уровень воды перед первичной дамбой, L=19,0 м – длина фильтрационного пути. м2/сут Фильтрационный поток определяем по формуле: Qф=qф4В=3,68*4*1174,4=17278,5 м3/сут, где В – ширина золоотвала в основании. Расчет дренажной канавы Дренажная канава перехватывает паводковый и фильтрационный расходы. Расчитывается как канал с гидравлически наивыгоднейшим сечением. , где Qф=17278,5 м3/сут = 0,20 м3/с – фильтрационный расход, Qп=2,2 м3/с – расход паводковых вод. м3/с , где т=1,5 – коэффициент заложения откосов дренажной канавы в=0,6h Площадь сечения дренажной канавы равна: wдк=h(в+тh), где в – ширина дренажной канавы по дну, h – глубина воды в дренажной канаве. , где Vдоп=0,85 м/с – допустимая скорость в дренажной канаве м2 h(0,6h+1,5h)=1,4 h = 0,7 м, в = 0,4 м. Построение графика Н = f (Т). График строим по трем точкам: Н = 0, Т = 0. Для Т=10 лет определим выход золошлаков и высоту золоотвала: W=с0Q24*365Т=0,04*11480*24*365*10=21025920 м3 Н = 45,3 м. Т = 10 лет. Н = 105 м, Т = 20 лет. Литература. Рекомендации по проектированию золоотвалов ТЭС. Л., 1986 Печенкин М.В. Конспект лекций по курсу “Природоохранные инженерные сооружения” |
