Курсовая работа: Пассажирские перевозки

Название: Пассажирские перевозки
Раздел: Рефераты по транспорту
Тип: курсовая работа

Исходные данные

Мощность пассажиропотока в час пик Qmax . = 800

Табл. 1

Часы суток

Коэффициенты неравномерности пассажиропотоков

по часам суток н i

5–6 0,2
6–7 0,95
7–8 1,0
8–9 0,9
9–10 0,5
10–11 0,4
11–12 0,3
12–13 0,2
13–14 0,5
14–15 0,6
15–16 0,6
16–17 0,8
17–18 0,9
18–19 1,0
19–20 0,6
20–21 0,4
21–22 0,4
22–23 0,3
23–0 0,2
0–1 0,1

Табл. 2

Показатели маршрута Вариант №7
Количество промежуточных остановок (за оборот), ед 28
Протяжённость маршрута (за оборот), км 19
Техническая скорость, км/ч 23
Коэффициент дефицита автобусов 0.96
Нулевой пробег, км 4
Время простоя на промежуточном пункте, с 12
Суммарное время отстоя на конечных пунктах, мин 7

Себестоимость перевозок при н =1 (руб./пасс-км) автобуса:

малой вместимости

большой вместимости

6,0
4,0

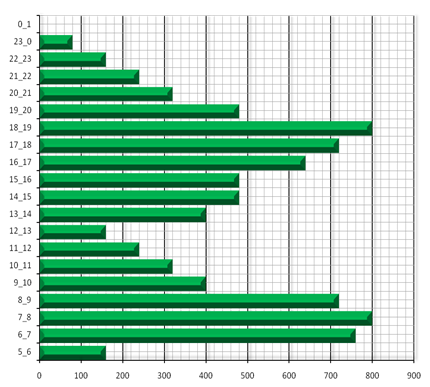

Определяем значения мощности пассажиропотока по часам суток

Qпасс . = Qmax .* ŋн i

Табл. 3

Часы суток н i Qпасс
5–6 0,2 160
6–7 0,95 760
7–8 1,0 800
8–9 0,9 720
9–10 0,5 400
10–11 0,4 320
11–12 0,3 240
12–13 0,2 160
13–14 0,5 400
14–15 0,6 480
15–16 0,6 480
16–17 0,8 640
17–18 0,9 720
18–19 1,0 800
19–20 0,6 480
20–21 0,4 320
21–22 0,4 320
22–23 0,3 240
23–0 0,2 160
0–1 0,1 80

Рассчитываем время оборота, время рейса, эксплуатационную скорость автобуса на маршруте

Время оборота:

где Lм – протяженность маршрута, км

Vт – техническая скорость движения, км/ч

nп.о. – количество промежуточных остановок

tп.о. – время промежуточной остановки, мин

tк.о. – время конечной остановки, мин

60 – переводной коэффициент

tоб. = = 1,03 час = 60 мин

Время рейса:

tрейса = tрейса = = 30 мин

Эксплуатационная скорость на маршруте:

Vэкс =Vэкс = = 19 км/ч

Выбор типа подвижного состава

Выбираем два типа автобусов, условно названных автобусами большой и малой вместимости, по которым ведется сравнение.

Табл. 4

Марка и модель автобуса

Число мест для сидения

qс , пасс.

Общая вместимость автобуса при ﻻ = 1 qн , пасс.
ЛиАЗ-5256 30 85
ЛиАЗ-6212 32 124

Расчёт потребного количества автобусов

Ам = ,


где Qmax – максимальная мощность пассажиропотока, пасс/ч;

qн – номинальная вместимость автобуса, пасс.

tо – время оборота автобуса на маршруте, мин;

Количество автобусов малой вместимости:

Ам ЛиАЗ-5256 = 10 ед.

Количество автобусов большой вместимости:

Ам ЛиАЗ-6212 = = 7 ед.

Определяем интервал движения автобусов

Интервал движения: Iа = , мин.

где tо – время оборота автобуса на маршруте, мин;

Ам – количество автобусов на маршруте;

Для автобусов малой вместимости:

Iа ЛиАЗ-5256 = = 6 мин

Для автобусов большой вместимости:

Iа ЛиАЗ-6212 = = 10 мин

Табл. 5

Aм, ед Интервалы Ia , мин
1 60
2 30
3 20
4 15
5 12
6 10
7 9
8 8
9 7
10 6

Для определения организационных показателей работы автобусов для каждого значения часового пассажиропотока – часовое количество автобусов на маршруте и интервал движения, строим номограмму:

Номограмма для определения часовой потребности в автобусах на маршруте:

6 7 8 9 10 12 15 20 30 60
10 9 8 7 6 5 4 3 2 1

q = 124

q =85



По полученным данным составим таблицу

Табл. 6

Часы суток Мощность пассажиропотока ЛиАЗ-5256 (qн = 85) Ia ЛиАЗ-6212 (qн = 124) Ia
5–6 160 2 30 2 30
6–7 760 9 7 7 10
7–8 800 10 7 7 9
8–9 720 9 7 6 10
9–10 400 5 12 3 20
10–11 320 4 15 3 20
11–12 240 3 20 2 30
12–13 160 2 30 2 30
13–14 400 5 12 3 20
14–15 480 6 10 4 15
15–16 480 6 10 4 15
16–17 640 8 8 5 12
17–18 720 9 7 6 10
18–19 800 10 7 7 9
19–20 480 6 10 4 15
20–21 320 4 15 3 20
21–22 320 4 15 3 20
22–23 240 3 20 2 30
23–0 160 2 30 2 30
0–1 80 1 60 1 60

Корректировка выпуска автобусов на маршрут

Корректировка «пиковых» зон проводится в соответствии с возможностью ПАТП по выпуску автобусов, т.е. с учетом коэффициента дефицита автобусов:

Ак пик = Ар пик * Кдеф,

где Ак пик – действительное (откорректированное) значение числа автобусов на маршруте;

Ар пик – необходимое (расчетное) значение количества автобусов на маршруте;

Кдеф – коэффициент дефицита автобусов = 0.96

Корректировка «допиковой», «межпиковой» и «послепиковой» зон проводится в соответствии с выбором оптимальных величин интервалов движения по времени суток.

Минимальное количество автобусов, которое необходимо иметь на маршруте Аmin , определяется по предельно допустимому интервалу движения автобусов в часы спада пассажиропотоков по формуле:

Amin = = = 4 ед.

Табл. 7

Часы суток Ар ЛиАЗ-5256 Ак ЛиАЗ-5256 Ар ЛиАЗ-6212 Ак ЛиАЗ-6212
5–6 2 4 2 4
6–7 9 10 7 7
7–8 10 10 7 7
8–9 9 10 6 7
9–10 5 6 3 4
10–11 4 4 3 4
11–12 3 4 2 4
12–13 2 4 2 4
13–14 5 6 3 4
14–15 6 7 4 5
15–16 6 7 4 5
16–17 8 9 5 6
17–18 9 10 6 6
18–19 10 10 7 7
19–20 6 7 4 5
20–21 4 4 3 4
21–22 4 4 3 4
22–23 3 4 2 4
23–0 2 4 2 4
0–1 1 4 1 4

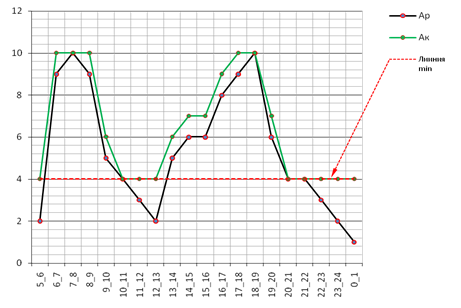

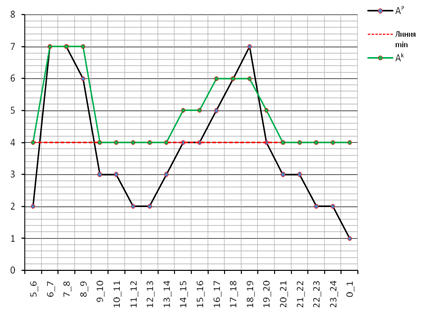

Строим графики расчётного и скорректированного выпуска автобусов малой (q =85) и большой (q =124) вместимости на маршрут.

q =124


q =85

Коэффициент наполнения по часам суток в «межпиковой» зоне устанавливается с учетом уровня качества обслуживания пассажиров по формуле: =

Табл. 8

Часы суток ЛиАЗ-5256 ЛиАЗ-6212
5–6 0,5 0,5
6–7 0,9 1
7–8 1 1
8–9 0,9 0,86
9–10 0,83 0,75
10–11 1 0,75
11–12 0,75 0,5
12–13 0,5 0,5
13–14 0,83 0,75
14–15 0,86 0,8
15–16 0,86 0,8
16–17 0,89 0,83
17–18 0,9 1
18–19 1 1
19–20 0,86 0,8
20–21 1 0,75
21–22 1 0,75
22–23 0,75 0,5
23–0 0,5 0,5
0–1 0,25 0,25

Окончательный выбор автобуса делается по экономическому критерию – себестоимости перевозок S.

Себестоимость изменяется обратно пропорционально качеству предоставляемых услуг:

S = ,

где S i – себестоимость 1 пасс-км при определенном значении ;

с – постоянная величина, равная значению себестоимости при = 1;

– коэффициент наполнения автобуса в заданный час.

Табл. 9

Часы суток ЛиАЗ-5256 ЛиАЗ-6212
5–6 12 8
6–7 6,7 4,65
7–8 6 4
8–9 6,7 4,65
9–10 7,23 5,33
10–11 6 5,33
11–12 8 8
12–13 12 8
13–14 7,23 5,33
14–15 6,98 5
15–16 6,98 5
16–17 6,74 4,82
17–18 6 4
18–19 6 4
19–20 6,98 5
20–21 6 5,33
21–22 6 5,33
22–23 8 8
23–0 12 8
0–1 24 16

Для окончательного выбора автобуса определяют средневзвешенные величины коэффициента наполнения за сутки по формуле:

ср.взв. = ,

где ∑Qчас – суточный пассажирооборот, пасс/сут.

∑АЧ – транспортная работа, авт-ч.

Для ЛиАЗ-5256 ср.взв . = = 0,75

Для ЛиАЗ-6212 ср.взв = = 0,66


Для дальнейших расчётов выбираем автобус ЛиАЗ-6212, так как себестоимость этого автобуса ниже, чем у автобуса ЛиАЗ-5256, что подтверждает графическое изображение.

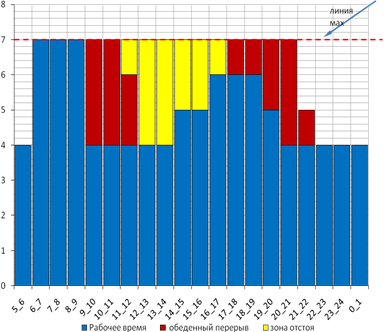

Графоаналитический метод по определению рациональной организации работы автобусов и труда водителей

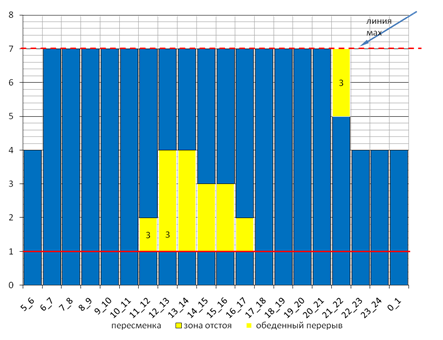

В качестве исходного материала данного метода служит диаграмма потребности в автобусах по часам суток.

Целью графоаналитического метода является определение минимально необходимого набора режимов работы автобусов и водителей на маршруте при достижении наименьших общих затрат (машино-часов) с учетом ограничений, определяющих те или иные нормативы (продолжительность смен водителей, предоставление обеденных перерывов, сменность и т.д.).

На первом этапе графоаналитического метода определяем:

– линию «максимум», соответствующую максимальному количеству выпускаемых автобусов Аmax ;

– зоны обеденных перерывов В1 и В2, равные В12 ) = Аmax (0.5…2), ч;

– зону межсменного отстоя С;

– транспортную работу в автобусо-часах (Ач).

Определение рационального времени для обеденных перерывов и отстоев автобусов выполняется графически. Обеденные перерывы обычно предоставляются после окончания часов пик. Набор фонда времени на обеденные перерывы водителей утренних смен следует производить не позднее 5 часов после выхода последнего автобуса, а для водителей вечерних смен не позднее, чем за 4–5 часов до окончания работы автобусов на маршруте.

На втором этапе определяется общее количество машино-смен равное:


,

Где ∑tнул – суммарный нулевой пробег всех автобусов в течение суток, определяется по формуле:

∑tнул =

∑tнул == 1,22 ч

Tсм – продолжительность рабочей смены водителя, ч;

Tсм = 7 ч;

tп.з. – подготовительно-заключительное время;

tп.з. = 0,4 ч;

lнул – нулевой пробег, км;

lнул = 4 км;

Vт – техническая скорость, км/ч;

Vт = 23 км/ч.

= 15 смен,

Классификация автобусов по сменности определяется по выражению:

ΔАм = ∑АС – 2*Аmax ,

где ΔАм – количество автобусов, продолжительность работы которых отличается от продолжительности работы автомобилей с двухсменным режимом работы.

ΔАм = 15 – 2*7 = 1

Примечание. Если:

ΔАм >0 – по абсолютной величине это значение соответствует количеству автобусов, имеющих трехсменный режим работы;

ΔАм <0 – по абсолютной величине это значение соответствует количеству автобусов, имеющих односменный режим работы;

ΔАм = 0 – все автобусы имеют двухсменный режим работы.

На третьем этапе графически перестраиваем зоны «В1», «В2» и «С» таким образом, чтобы каждому водителю был предоставлен обеденный перерыв с учетом норм, а разнообразие режимов работы автобусов по продолжительности было минимальным.

Определение формы работы автобусных бригад

Для всех полученных режимов работы автобусов необходимо выбрать формы работы автобусных бригад с учетом того, чтобы месячный баланс рабочего времени Вм норм укладывался в норматив:

Вм норм . = 173 (+ 10)


Фактический месячный баланс определяется по формуле:

Вм = Тсм * Др , ч

Вм = (Тм + tдоп + tп.з. + tнул. )*Др , ч

где Тм – время работы водителя на маршруте;

tдоп – дополнительное время работы водителя по заказу;

tп.з. – подготовительно-заключительное время;

tнул – время на нулевой пробег;

Др – количество рабочих дней в течение месяца.

Тсм =∑tмаршрута +tнул +tн/з +tзаказа

Тсм =19/3+0.2+0.4=6.93 ч

Расчет цикличности работы водителей – чередование рабочих и выходных дней водителя – определяется по формуле:

Дрм норм . / Тсм. факт

Др = 173 /6.93 = 24,96 = 25 смен

Соотношение (Дрк ), где Дк – календарное количество дней за месяц, будет являться основой для составления графика работы водительских бригад.

Дрк = 25/30 = РРВРР


Табл. 10. График работы водительских бригад

авт вод 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 …. 29 30
2 1 Р Р В Р Р В Р Р В Р Р В Р Р В Р В
2 Р В Р Р В Р Р В Р Р В Р Р В Р В Р
3 В Р Р В Р Р В Р Р В Р Р В Р Р Р Р
2 4 Р Р В Р Р В Р Р В Р Р В Р Р В Р В
5 Р В Р Р В Р Р В Р Р В Р Р В Р В Р
6 В Р Р В Р Р В Р Р В Р Р В Р Р Р Р

Табл. 11. Сводное маршрутное расписание

№ вых. tвых Нач. пункт 1 2 3 4 5
А Б А Б А Б А Б А Б
201 445 А 500 530 600 630 700 730 800 830
500 530 600 630 700 730 800 830
202 445 Б 500 530 600 630 700 730 800
500 530 600 630 700 730 800
203 500 А 515 545 615 645 715 745 815 845
515 545 615 645 715 745 815 845
204 500 Б 515 645 715 745 815 845 915
515 545 615 645 715 845 915
205 545 А 600 630 700 730 800 830
600 630 700 730 800 830
206 545 Б 600 630 700 730 800
600 630 700 730 800
207 600 А 610 640 710 740 810 840
610 640 710 740 810 840

Табл. 12. Суточная ведомость технико-эксплуатационных показателей

Наименование показателей Единицы измерения Численные значения Формула
Протяженность маршрута, lм км 19 По условию
Время оборотного рейса, to б ч 1
Эксплуатационная скорость, Vэ км/ч 19
Общее нарядное время, в т.ч.: ч/сут 152,27 + ++
Маршрутное, ∑АМ ч/сут 127
На нулевой пробег, ∑tнул ч/сут 1,22

∑tнул =

Подготовительно-заключительное время водителей, ∑tп.з. ч/сут 0,8 = 0,4 *
Доп. время работы, ∑tз. ч/сут 4 Схема
Межсменное время отстоя, зона С ч 14 Схема
Общий суточный пробег, в т.ч.: км/сут 1890 =+
На маршруте ∑Lм км/сут 1862 = *
Нулевой ∑Lнул км/сут 28 = *
Коэффициент использования пробега, β - 0,98 =
Число рейсов автобусов, Zр ед./сут 14
Количество автобусов, работающих на маршруте, Ам ед. 7
Тип и пассажировместимость автобуса пасс.

ЛиАЗ-6212,

q= 124

Коэффициент наполнения, ﻻ ср. взв. - 0,66
Количество водителей, работающих на маршруте, Nв ед. 15
Количество рабочих смен водителей, Nр.с.м. ед./сут 2

Список используемой литературы

1. А.И. Рощин, А.А. Пасынский Организация городского автобусного маршрута, М. 2008.
