Курсовая работа: Основы устойчивого функционирования экономики в ЧС

Название: Основы устойчивого функционирования экономики в ЧС
Раздел: Рефераты по безопасности жизнедеятельности
Тип: курсовая работа

Содержание

Введение

2. Основы устойчивого функционирования экономики в ЧС

2.1. Устойчивое функционирование объекта

2.2. Определение устойчивости функционирования в ЧС

2.3. Исследование устойчивого функционирования объекта в ЧС

3. Методика определения параметров поражающих факторов, прогнозируемых чрезвычайные ситуации

4. Этапы исследования (подготовительный, основной, заключительный)

5. Методика определения устойчивости производственного комплекса объекта к поражающим факторам

5.1. Определение устойчивости производственного комплекса объекта к воздействию ударной волны

5.2. Определение устойчивости производственного комплекса к воздействию светового и теплового излучений

5.3. Определение устойчивости производственного комплекса к воздействию вторичных поражающих факторов

6. Методика определения устойчивости производственной деятельности объекта

7. Мероприятия по повышению устойчивости функционирования объектов экономики в чрезвычайных ситуациях

8. Прогнозирование зоны разрушения при воздействии УВВ

Заключение

Список литературы

Введение

Чрезвычайная ситуация – состояние, при котором в результате возникновения источника чрезвычайной ситуации на объекте, определенной территории или акватории нарушаются нормальные условия жизни и деятельности людей, возникает угроза их жизни и здоровью, наносится ущерб имуществу населения, народному хозяйству и окружающей природной среде.

Под источником чрезвычайной ситуации понимают опасное природное явление, аварию или опасное техногенное происшествие, широкораспространенную инфекционную болезнь людей, сельскохозяйственных растений и животных, а также применение современных средств поражения, в результате чего произошла или может возникнуть чрезвычайная ситуация (ГОСТ Р 22.0.02 – 94).

Классификация чрезвычайных ситуаций.

1. ЧС техногенного характера: транспортные аварии, пожары, взрывы, аварии с выбросом сильнодействующих ядовитых веществ, аварии с выбросом радиоактивных веществ, аварии с выбросом биологических средств, внезапное разрушение зданий, аварии в электроэнергетических системах, аварии в коммунальных сетях и водоочистных сооружениях, гидродинамические аварии.

2. ЧС природного характера: геофизические, геологические, метеоопасные гидрологические явления, пожары, инфекционные заболевания, поражение растений болезнями и вредителями.

3. ЧС экологического характера: ЧС, связанные с изменениями состояния суши (оползни, обвалы, наличие тяжелых металлов и т.д.), ЧС из-за изменения состава атмосферы, гидросферы, ЧС в биосфере.

4. ЧС социально- и военно-политического характера: падение носителя ядерного оружия, одиночный ядерный взрыв, диверсия на военном объекте.

2. Основы устойчивого функционирования экономики в ЧС

2.1 Что такое устойчивое функционирование объекта

Обеспечение устойчивой работы объектов экономики в условиях ЧС мирного и военного времени является одной из основных задач российской системы предупреждения и действий в ЧС.

Под устойчивостью функционирования объекта экономики понимают способность их в чрезвычайных ситуациях противостоять воздействию поражающих факторов с целью поддержания выпуска продукции в запланированном объеме и номенклатуре; предотвращения или ограничения угрозы жизни и здоровья персонала, населения и материального ущерба, а также обеспечения восстановления нарушенного производства в минимально короткие сроки. На устойчивость работы объекта экономики в ЧС влияют следующие факторы:

- надежность защиты персонала;

- способность противостоять поражающим факторам основных производственных фондов;

- технологического оборудования, систем энергообеспечения, материально-технического обеспечения и сбыта;

- подготовленность к ведению спасательных и других неотложных работ и работ по восстановлению производства, а также надежность и непрерывность управления.

2.2. Определение устойчивости функционирования в ЧС

Оценка устойчивости объектов экономики к воздействию поражающих факторов в различных чрезвычайных ситуациях заключается в:

- в выявлении наиболее вероятных чрезвычайных ситуаций в данном районе;

- анализе и оценке поражающих факторов чрезвычайных ситуаций;

- определении характеристик объекта экономики и его элементов;

- определении максимальных значений поражающих параметров;

- определении основных мероприятий по повышению устойчивости работы объекта экономики (целесообразное повышение предела устойчивости).

Все данные по производству и поражающим факторам чрезвычайных ситуаций должны быть занесены в «Декларацию по безопасности промышленного объекта».

Все промышленные объекты экономики независимо от их конкретного назначения имеют много общих черт: здания и сооружения основного и вспомогательного производства, складские помещения и здания административно-хозяйственного назначения; станочное и технологическое оборудование; элементы газо-, паро-, тепло-, водоснабжения; между собой здания соединены сетью внутреннего транспорта, связью, сетью энергоносителей. Средняя плотность застройки составляет 30…60%.

Устойчивость функционирования объекта экономики в первую очередь определяется рядом условий:

- возможностью защиты рабочих и служащих объекта экономики от всех поражающих факторов, в том числе и от вторичных;

- способностью элементов объектов экономики (его строений, оборудования, коммунально-электрических сетей) противостоять любым поражающим факторам;

- надежностью системы снабжения объекта экономики всем необходимым для производственной деятельности (сырьем, топливом, комплектующими);

- надежностью системы управления, оповещения и связи;

- возможностью восстановить производство после разрушающего воздействия поражающих факторов.

2.3 Исследование устойчивого функционирования объекта в ЧС

Исследование устойчивости функционирования объекта экономики начинается задолго до ввода его в эксплуатацию. Это делается на стадии проектирования, технических, экологических, экономических и других экспертиз. Каждая реконструкция или расширение объекта (его элемента) также требует нового исследования устойчивости. Таким образом, исследование устойчивости – это не одноразовое действие, а динамический, длительный процесс, требующий постоянного контроля и внимания со стороны руководства, главных специалистов, служб гражданской обороны.

Современный типовой комплекс промышленного предприятия составляют здания и сооружения, в которых размещаются производственные цеха, станочное и технологическое оборудование; сооружения энергетического хозяйства, системы энергоснабжения; инженерные и топливные коммуникации; отдельностоящие технологические установки; сеть внутреннего транспорта, системы связи и управления; складское хозяйство; различные здания и сооружения административного, бытового и хозяйственного предназначения.

Каждый объект в зависимости от особенностей его производства и других характеристик имеет свою специфику. Однако объекты имеют много и общего: производственный процесс осуществляется, как правило, внутри зданий и сооружений, сами здания в большинстве случаев выполнены из унифицированных элементов, территория объекта насыщена инженерными, коммунальными и энергетическими линиями; плотность застройки на многих объектах составляет 30-60 %. Все это дает основание считать, что для всех промышленных объектов, независимо от профиля производства и назначения, характерны общие факторы, влияющие на подготовку объекта к работе в условиях ЧС. К этим факторам относятся: район расположения объекта; внутренняя планировка и застройка территории объекта; системы энергоснабжения; технологический процесс; производственные связи объекта; системы управления; подготовленность объекта к восстановлению производства и др.

3. Методика определения параметров поражающих факторов, прогнозируемых чрезвычайные ситуации

Хлор – ядовитый газ. Часто применяется в чистом виде или в соединении с другими компонентами. При температуре около 20ºС и атмосферном давлении хлор находится в газообразном состоянии в виде зеленовато-желтого газа с неприятным, резким запахом. Энергично вступает в реакцию со всеми живыми организмами, разрушая их. Жидкий хлор – подвижная маслянистая жидкость, которая при нормальных температуре и давлении имеет темную зеленовато-желтую окраску с оранжевым оттенком. При температуре -102º и ниже хлор твердеет и принимает форму мелких кристаллов темно-оранжевого цвета. Сухая смесь хлора с воздухом взрывается при содержании хлора 3,5…97%, т.е. смеси, содержащие менее 3,5% хлора невзрывоопасны. Особо опасны по силе взрыва смеси, в которых хлор и водород содержатся в соотношении 1:1. Такие смеси взрываются с большой силой, взрыв сопровождается мощным звуковым ударом и пламенем. Инициатором взрыва хлороводородной смеси, кроме открытого пламени, может быть электрическая искра, нагретое тело, прямой солнечный свет в присутствии контактирующих веществ (древесного угля, железа, окислов железа). Влажный хлор вызывает сильную коррозию, что приводит к разрушениям емкостей, трубопроводов, арматуры и оборудования.

Аварийная ситуация может возникнуть при внезапном отключении подачи воды, электрического тока, образования взрывоопасной смеси, проникновения хлора (газа) в производственное помещение, в случае пожара. В подобных случаях должна срабатывать соответствующая сигнализация, водородные компрессоры должны автоматически останавливаться. Пары скапливаются в нижних этажах зданий, подвалах, низинах, оврагах.

Железнодорожные цистерны, емкости, бочки, баллоны должны заполняться только до допустимой массы – с тщательным контролем массы пустой и заполненной емкости, так как жидкий хлор при нагревании на 1ºС увеличивается в объеме почти на 0,2%, а с увеличением давления на каждые 100кПа его объем уменьшается на 0,012%, то есть в заполненном жидким хлором сосуде повышение температуры на 1ºС приводит к повышению давления на 1500…2000 кПа. Норма заполнения сосудов жидким хлором установлена из расчета 1,25 кг хлора на 1 л емкости.

При концентрации хлора в воздухе 0,1-0,2 мг/л у человека возникает отравление, удушливый кашель, головная боль, резь в глазах, происходит поражение легких, раздражение слизистых оболочек и кожи. При контакте с кожей жидкого хлора – ожог. Возможен смертельный исход при вдыхании. Вдыхание концентрированных паров вызывает химический ожог дыхательных путей. Пострадавшего необходимо немедленно вынести на свежий воздух (только в горизонтальном положении, так как из-за отека легких любые нагрузки на них провоцируют усугубление положения), согреть, дать подышать парами спирта, кислорода, кожу и слизистые оболочки промывать 2%-ным содовым раствором в течение 15 минут.

Использовать средства индивидуальной защиты - изолирующий и фильтрующие промышленные противогазы, при их отсутствии – ватно-марлевая повязка, смоченная 2% раствором лимонной кислоты, защитный костюм, резиновые сапоги, перчатки, шлем с нагрудником.

Необходимые действия при аварии – удалить посторонних. Держаться наветренной стороны. Избегать низких мест. Изолировать опасную зону и не допускать посторонних. В зону аварии входить только в полной защитной одежде. Пострадавшим оказать первую доврачебную помощь.

При утечке и разливе - не прикасаться к пролитому веществу. Удалить из зоны разлива горючие вещества. При наличии специалистов устранить течь. Для осаждения газов использовать распыленную воду. Оповестить об опасности отравления местные органы власти и штабы ГО. Эвакуировать людей из зоны, подвергшейся опасности заражения ядовитым газом. Не допускать попадания вещества в водоемы. Место разлива залить известковым молоком, раствором соды или каустика.При пожаре - надеть полную защитную одежду, не приближаться к емкости. Охлаждать емкости с максимального расстояния. Тушить всеми подручными средствами.

4. Этапы исследования (подготовительный, основной, заключительный)

Для оценки устойчивости функционирования предприятия начальником гражданской обороны объекта экономики, штабом ГОЧС ОЭ и главными специалистами проводятся специальные исследования. Работа проводится в 4 этапа:

1. Подготовительный.

2. Оценка устойчивости объекта.

3. Разработка мероприятий по повышению устойчивости функционирования ОЭ и его элементов.

4. Оформление документации по результатам исследования.

На первом (подготовительном) этапе исследования разрабатываются необходимые документы: приказ начальника ГО ОЭ на проведение исследования; календарный план подготовки и проведения исследования, где указываются исполнители, сроки исполнения работ, руководители и составы групп, решающих специфические задачи; задания группам на проведение исследований по конкретному кругу вопросов.

Второй этап исследования (оценка устойчивости) начинается с изучения района расположения ОЭ (город, равнинная или болотистая местность лесной массив), исследования его планировки, коммуникаций. При этом проводится анализ уязвимости элементов, а также объекта в целом в условиях ЧС, намечаются инженерно-технические мероприятия ГО, проведение которых обеспечит повышение устойчивости объекта. На данном этапе проводится анализ:

- последствий аварий отдельных систем производства;

- распространения ударной воздушной волны по территории ОЭ (места и характер взрывов, их мощность и вероятные последствия);

- распространение огня при различных видах пожара;

- надежности коммуникаций и промышленных комплексов;

- распространения облаков зараженного воздуха при «выходе» вредных веществ;

- возможности образования токсичных и пожароопасных смесей.

На третьем этапе исследования оценивается реальность и экономическая целесообразность (возможность) проведения предложенных мероприятий по повышению устойчивости и проводится отбор оптимальных. Здесь же окончательно решается вопрос о готовности ОЭ к восстановлению производства или изменению его профиля. План ремонтно-восстановительных работ принимает свой окончательный вид вплоть до использования возможности работы оборудования на открытых площадках и выделения соответствующих ресурсов.

На четвертом этапе исследования оформляются итоговые документы, основным из которых является «План-график наращивания мероприятий по повышению устойчивости функционирования ОЭ». По всем разработанным документам делаются выводы, на основании которых начальник ГО ОЭ принимает решение о проведении конкретных инженерно-технических мероприятий ГО.

План разработанных мероприятий представляется по инстанции для его утверждения и выделения необходимых средств. Окончательно степень повышения устойчивости и сроки определяются вышестоящей инстанцией или территориальным органом.

5. Методика определения устойчивости производственного комплекса объекта к поражающим факторам

5.1 Определение устойчивости производственного комплекса объекта к воздействию ударной волны

Критерием оценки считают величину избыточного давления, которое разрушающе воздействует на элемент объекта экономики. Оценке подлежат все элементы цеха, в том числе коммуникации: выявляются наиболее уязвимые элементы и участки, от которых зависит работа всего экономического объекта. Задаваясь различной величиной избыточного давления, определяют устойчивость конкретных элементов цеха и оборудования, а также характер их разрушений.

Пример. Разрушения промышленных сооружений при воздействии ударной волны с ∆Р0x = 27 к Па ( = 0,27 кгс/см²)

Промышленное сооружение Степень разрушения
Сильное Среднее Слабое
Одноэтажное здание, с легким металлическим каркасом 0,5…0,3 0,3…0,2 0,2…0,1
Трубопровод на металлической эстакаде 1,3 0,5 0,2
Кабельная сеть 1…0,7 0,5…0,3 0,3…0,1

5.б) Силы, действующие на оборудование при воздействии воздушной волны, опрокидывание оборудования (закрепленное оборудование, незакрепленное)

Основная характеристика ударной волны — это избыточное давление взрыва [Па]. Т.к. распространение ударной волны сопровождается движением воздушных масс, то динамическое воздействие, под которым оказываются вертикальные конструкции, носит название давление скоростного напора [Па].

Помимо давления скоростного напора на наземные конструкции действует давление отражения (основная причина нарушения жестких конструкций).

Степень возможных разрушений подземных сооружений оцениваются избыточным давлением на поверхность земли. Масштабы разрушения связаны с мощностью боеприпасов — тротиловый эквивалент [кг].

На масштабы разрушения оказывают влияния: расстояния от центра взрыва; характер и прочность разрушения; рельеф местности и др.

Особенности воздействия ударной волны.

1. Относительно большая продолжительность действия (несколько секунд).

2. Разряжение следующее вслед за областью сжатия (способность затекать в здания).

3. Проникающая радиация — потоки g-излучения и нейтронов при ядерном взрыве. По мере воздействия на людей радиация изменяет свойство материала (пластик превращается в твердое вещество).

4. Радиоактивное заражение (приземное заражение атмосферного слоя воздуха, воды).

Форма следа радиоактивного облака — эллипс. Через один час после взрыва а местности, которая подверглась взрыву, мощность экспоненциальной дозы равняется 100 Р/ч, через 8 часов она снижается в 10 раз.

Зараженность воздуха и воды оценивается активностью радионуклидов.

5.2 Определение устойчивости производственного комплекса к воздействию светового излучения и теплового

Источник светового излучения - светящаяся область ядерного взрыва, состоящая из нагретых до высокой температуры веществ ядерного боеприпаса, воздуха и грунта ( при наземном взрыве ).

В начальной стадии взрыва температура излучения порядка 10000 С и с течением времени быстро снижается, как и размеры излучения.

Поражающее действие светового излучения характеризуется световым импульсом - это отношение количества световой энергии к площади освещенной поверхности, расположенной перпендикулярно распространению световых лучей. Единицы светового импульса - джоуль на квадратный метр или калория на квадратный сантиметр

( 1 Дж/м2 = 23.9 * 10 ^ (-6) кал/см2 ).

Световой импульс зависит от мощности и вида взрыва, от расстояния от центра взрыва и ослабления излучения в атмосфере, а также от экранирующего воздействия пыли, дыма, растительности.

Воздействие светового излучения приводит к воспламенению горючих материалов, развитию пожаров, ожогам разной степени. Критерий воздействия – световой импульс, при котором происходит загорание или устойчивое горение элементов.

Возможная пожарная обстановка оценивается комплексно с учетом совместного действия УВВ и светового импульсов, категории пожаровзрывоопасности и огнестойкости сооружения.

5.3. Определение устойчивости производственного комплекса к воздействию вторичных поражающих факторов

А) Внутренние и внешние источники поражающих факторов

К внутренним источникам вторичных поражающих факторов относятся емкости, резервуары с легковоспламеняющимися горючими жидкостями и газами, склады взрывчатых веществ, взрывоопасные технологические установки и коммуникации, легковозгораемые сооружения, находящиеся на территории объекта экономики. Внешние источники вторичных поражающих факторов находятся вне объекта экономики. Это предприятия нефтехимии и газодобывающие, холодильники, гидроузлы, склады взрывчатых веществ.

Главным критерием устойчивости является предел устойчивости объекта экономики к параметрам поражающих факторов ЧС, а именно:

- механическим поражающим параметрам (ударная волна);

- тепловому (световому) излучению (тепловой импульс, приводящий к воспламенению, ожогу);

- химическому заражению, поражению (поражающая токсическая доза);

- радиоактивному заражению, облучению (допустимая зона облучения, допустимый уровень радиации).

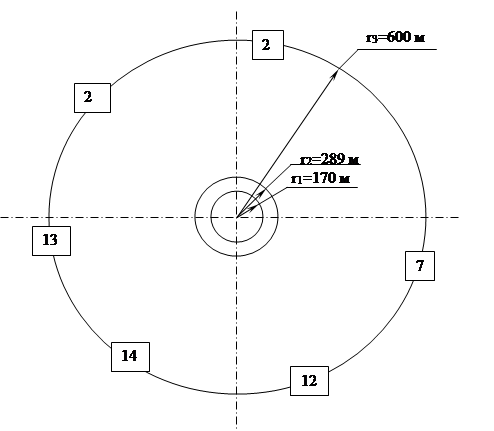

Б) Радиусы зон (детонация, ударная волна)

Ударная воздушная волна (УВВ) – наиболее мощный поражающий фактор при взрыве. Она образуется за счет колоссальной энергии, выделяемой в центре взрыва, что приводит к возникновению огромной температуры и давления. Раскаленные продукты взрыва при стремительном расширении производят резкий удар по окружающим слоям воздуха, сжимают их до значительного давления и плотности, нагревая до высокой температуры. Такое сжатие происходит во все стороны от центра взрыва, образуя фронт УВВ. Вблизи центра взрыва скорость распространения УВВ в несколько раз превышает скорость звука, но по мере движения падает. Снижается и давление. В слое сжатого воздуха наблюдаются наиболее разрушительные последствия. По мере движения давление во фронте УВВ падает и в какой-то момент достигает атмосферного, но будет продолжаться уменьшаться из-за снижения температуры. При этом воздух начнет движение в обратном направлении, т.е. к центру взрыва. Эта зона пониженного давления называется зоной разрежения.

Избыточное давление, скоростной напор воздуха, время распространения УВВ, продолжительность действия фазы сжатия на объект – параметры УУВ, которые приводят к разрушениям, характер которых зависит от нагрузки, создаваемой УВВ, и реакции предмета на действия этой нагрузки. Поражения объектов, вызванные УВВ, характеризуются степенью их разрушений:

- зона полных разрушений характеризуется величиной избыточного давления 50 кПа;

- зона сильных разрушений занимает площадь до 10% очага поражения, характеризуется избыточным давлением 30…50 кПа;

- зона средних разрушений наблюдается при избыточном давлении 20…30 кПа и занимает до 15% очага поражения;

- зона слабых разрушений характеризуется избыточным давлением 10…20 кПа и занимает до 62% площади очага поражения.

За пределами зоны слабых разрушений возможны нарушения остекленения и несущественные разрушения.

В) Обеспечение средствами защиты работающего персонала

Для защиты человека необходимо применять средства индивидуальной защиты. Работающие должны получать спецодежду, спецобувь и другие необходимые средства защиты, использование которых обеспечивает достаточную безопасность. Штаб ГО соответствующего уровня проводит расчет потребности в средствах индивидуальной и медицинской защиты, приобретает средства индивидуальной защиты и организует их хранение с обеспечением своевременной их выдачи. При пользовании средствами индивидуальной защиты (СИЗ) необходимо строго выполнять требования, изложенные в сопроводительной документации. Необходимо знать, когда, почему и как следует применять данный вид СИЗ, правила ухода за ними, их сбережения, эксплуатации. СИЗ по назначению делятся на средства защиты органов дыхания, кожи и медицинские. По принципу действия бываюи фильтрующие и изолирующие. Выбор определенных СИЗ зависит от конкретных опасных факторов

Г) Химическое заражение

Оценка устойчивости работы ОЭ при возникновении ЧС химического характера включает: определение времени, в течение которого территория объекта будет опасна для людей; анализ химической обстановки, ее влияние на производственный процесс и объем защиты персонала. Пределом устойчивости объекта к химическому заражению является пороговая токсическая доза (Дп токс ), приводящая к появлению начальных признаков поражения производственного персонала и снижающая его работоспособность.

Выявление химической обстановки ее оценка сводится к определению границ территории заражения и параметров определяющих эффективность действия сильнодействующих ядовитых (СДЯВ) или отравляющих веществ (ОВ). При этом определяются:

-тип отравляющего (ОВ) или сильнодействующего ядовитого вещества(СДЯВ)

-размеры района применения химического оружия (ХО) или количество СДЯВ в разрушенных или поврежденных ёмкостях

-стойкость ОВ (время поражающего действия СДЯВ)

-концентрация ОВ (СДЯВ)

-глубина распространения облака зараженного воздуха и площадь заражения

-время подхода зараженного воздуха к определенному рубежу

-допустимое время пребывания людей в средствах индивидуальной защиты

На основании оценки химической обстановке принимаются меры защиты людей, разрабатываются мероприятия по ведению спасательных работ в условиях заражения и ликвидация его последствий, анализируются условия работы предприятия с точки зрения влияния СДЯВ на процесс производства, на материалы и сырьё.

6. Методика определения устойчивости производственной деятельности объекта

А) Устойчивость управления объектом

При исследовании систем управления производством на объекте изучают расстановку сил и состояние пунктов управления и надежности узлов связи; определяют источники пополнения рабочей силы, анализируют возможности взаимозаменяемости руководящего состава объекта.

Пределом устойчивости управления является время, в течение которого обеспечивается бесперебойное оповещение, связь, охрана.

Рупр ≡ К• t у.у.

Где - t у.у – продолжительность устойчивого управления объектом, ч.

Б) Устойчивость защиты производственного персонала, объекта

Устойчивость защиты персонала определяют, учитывая многие элементы:

- Количество сооружений, которые могут быть использованы для укрытия и их защитные свойства. Общую их вместимость с учетом возможного переуплотнения.

- Максимальное количество работников, которых потребуется укрыть.

- Количество недостающих мест в защитных сооружениях и других укрытиях.

- Наличие помещений в верхних этажах для укрытия от АХОВ тяжелее воздуха (типа хлора).

- Возможность быстро вывести людей из цехов и других рабочих помещений в случае аварии на объекте или соседнем предприятии, а также по сигналу «Воздушная тревога!".

- Коэффициенты ослабления радиации различными зданиями и сооружениями, в которых будут находиться работники.

- Обеспеченность персонала и членов его семей средствами индивидуальной защиты (СИЗ).

- Состояние системы питьевого водоснабжения и возможности обеспечения продовольствием в чрезвычайных ситуациях.

- Наличие средств для оказания первой медицинской помощи пострадавшим.

- Готовность объекта к размещению и защите отдыхающих смен в загородной зоне.

В) Устойчивость технологических процессов

Технологический процесс изучается с учетом специфики производства на время чрезвычайной ситуации (изменение технологии, частичное прекращение производства, переключение на производство новой продукции и т.п.). Оценивается возможность замены энергоносителей, возможность автономной работы отдельных станков, установок и цехов объекта; запасы и места расположения сильнодействующих ядовитых веществ, легковоспламеняющихся жидкостей и горючих веществ; способы безаварийной остановки производства в условиях чрезвычайной ситуации. Особое внимание уделяется системам газоснабжения, поскольку разрушение этих систем может привести к появлению вторичных поражающих факторов.

Г) Устойчивость материально-технического обеспечения

Устойчивость материально-технического обеспечения зависит от устойчивости внешних и внутренних источников энергии, устойчивой работы поставщиков сырья, комплектующих изделий, наличия резервных, дублирующих и альтернативных источников снабжения.

Пределом устойчивости работы объекта экономики материально-технического обеспечения является время бесперебойной работы объекта в автономном режиме (ТА.Р).

ТА.Р. = f (запасов топлива, воды, материально-технического обучения, надежности хранения).

Д) Устойчивость ремонтно-восстановительной службы объекта

Готовность предприятия к выполнению ремонтно-восстановительных работ оценивается наличием проектно-технической документации по вариантам восстановления, обеспеченностью рабочей силой и материальными ресурсами.

Планирование восстановления работоспособности предприятия может предусматривать как первоочередное восстановление, так и капитальное. Первое может быть выполнено силами самого объекта,, создающего для этих целей восстановительные бригады. В проекте восстановления освещаются следующие вопросы:

- объем работ по восстановлению с расчетом потребностей в рабочей силе, материалах, строительной технике, оборудовании, деталях, инструменте;

- оптимальные инженерные решения по восстановлению работоспособности предприятия;

- календарный план или сетевой график восстановительных работ, очередность восстановления цехов, исходя из важности их в выпуске основной продукции;

- состав восстановительных бригад.

7. Мероприятия по повышению устойчивости функционирования объектов в чрезвычайных ситуациях

Мероприятия по повышению устойчивости объекта экономики намечаются и выполняются после определения предела устойчивости функционирования объекта, и включают:

1. Предотвращение причин возникновения ЧС (отказ от потенциально опасного оборудования; совершенствование или перепрофилирование производства; внедрение новых технологий; разработка деклараций безопасности; проверка персонала).

2. Предотвращение ЧС (внедрение блокирующих устройств в системы автоматики).

3. Смягчение последствий ЧС (повышение качественных характеристик оборудования: прочность, огнестойкость, рациональное размещение оборудования; резервирование; дублирование; создание запасов; аварийная остановка производства;

4. Обеспечение защиты от возможных поражающих факторов расстоянием, ограничением времени действия, использованием экранов, средств индивидуальной и коллективной защиты.

Общие требования к мероприятиям по повышению устойчивости объекта экономики: эффективность и экономичность.

Эффективность достигается комплексной оценкой всех поражающих факторов ЧС.

Экономичность – увязкой мероприятий по предотвращению ЧС с мероприятиями повседневной производственной деятельности предприятия.

Необходимым условием экономичности мероприятий по повышению устойчивости является выполнение условия:

Ситм << Уп ,

где Ситм – стоимость инженерно-технических мероприятий по повышению устойчивости; Уп – полный ущерб при ЧС.

Оценочным показателем проведения превентивных мероприятий по повышению устойчивости ОЭ может быть показатель экономической эффективности (Э), рассчитываемый по формуле:

Э= Ситм /( Уп •R3 ),

где R3 - степень разрушения объекта (слабые R1 , средние R2 , сильные R3 ).

Чем больше предприятие вкладывает средств в профилактические, организационные и инженерно-технические мероприятия, тем больше эффективность, тем меньше вероятность возникновения ЧС.


8. Прогнозирование зоны разрушения УВ при возможном наземном взрыве ГВС и оценить степень поражения незащищенных людей, а так же характер возможных разрушений на производственно-промышленных, жилых, и иных объектов, попавших в зону взрыва. Предложить необходимые мероприятия и примерный объём СНАВР по ликвидации последствий взрыва ГВС.

Исходные данные:

1. Количество сжиженного углеводородного газа Q – 1300 м3

2. Расстояние от центра взрыва до рассматриваемых объектов r3 – 600 м

3. Номера объектов, попавших в зону взрыва – 2, 7, 12, 14, 19, 24.

Решение.

Зоны детонационной волны (зона 1) находятся в пределах облака взрыва. Ее начальный радиус r1 определяеи по формуле:

м,

где Кн – коэф. перехода жидкого продукта в ГВС (обычно Кн =0,6…0,8)

Избыточное давление фронта детонационной УВ считается постоянным: DРФ1 =const=1700 кПа

Зона 2 как и зона 1 является зоной полных разрушений. Ее радиус определяется из соотношения:

r2 =1,7×r1 =1,7×170=289 м

Ф2 =1300×(r1 /r3 )3 +50 кПа=1300×(170/600)3 +50 кПа=53 кПА

В зоне 3 воздушной УВ формируется ее фронт, в котором в зависимости от DРФ3 выделяют зоны полных (а), сильных (б), средних (в) и слабых (г) разрушений, а так же зона повреждений (д). Закон падения давления, кПа, в этой зоне зависит от безразмерного радиуса ударной волны:

при : ;

Учитывая полученную DРФ можно сделать вывод, что для незащищенных людей в данном случае существует опасность, т.к. при DРФ =50…100 кПа

Наступают тяжелые поражения (сильная контузия всего организма, потеря сознания, переломы костей, повреждение внутренних органов).

Объекты, попавшие в зону взрыва и их состояние после него:

· Многоэтажные каменные здания(2) ® (а);

· Подземные резервуары (7)® (в);

· Насосное оборудование скважин (12) ® (в, б);

· Воздушные линии электропередач(14)® (б);

· Железобетонные мосты пролетом до 10 м (19) ® (в,г);

· Металлообрабатывающие станки (24) ® (в).

Как видно из результатов, в данном случае объекты попали в зоны всех видов разрушений (в зависимости от типа объекта), из чего можно сделать вывод о том, что полностью разрушаются жилые дома, убежища, ПРУ. Подвальные помещения полностью сохранятся, но потребуют расчистки входов, на улицах образуются завалы; от воздействия светового излучения возникнут сплошные пожары. Среди незащищённых людей ожидаются массовые санитарные потери. Спасательные и другие неотложные работы в этой зоне заключаются в тушении пожаров, спасении людей из-под завалов, из разрушенных и горящих зданий.

Результаты прогнозирования и оценки возможных последствий наземного взрыва ГВС.



Заключение

Защита населения в различных чрезвычайных ситуациях является главной задачей сил ГО. Защитные мероприятия необходимо произвести заблаговременно - в мирное время. Эффективная защита рабочего персонала и населения может быть проведена только лишь в случае наиболее серьезного подхода к проведению этих мероприятий. Мероприятия по повышению устойчивости включают:

1. Предотвращение причин возникновения ЧС – отказ от потенциально опасного оборудования, совершенствование или перепрофилирование производства, внедрение новых технологий, проверка персонала.

2. Предотвращение ЧС – внедрение блокирующих устройств в системы автоматики.

3. Смягчение последствий ЧС – повышение качественных характеристик оборудования: прочность, огнестойкость, рациональное размещение оборудование; резервирование, дублирование, создание запасов.

4. Обеспечение защиты от возможных поражающих факторов расстоянием, ограничением времени действия, использованием экранов, средств индивидуальной и коллективной защиты.


Таблица № 1. Утверждаю

Начальник ГО объекта

План мероприятий по повышению устойчивости функционирования

объекта экономики при ЧС.

п/п

Мероприятия Сроки выполнения Ответственные исполнители Отметки о выпол-нении
Мероприятия, проводимые до возникновения ЧС.
1. Усиление огражда-ющих конструкций и перекрытий При капитальном ремонте зданий в … году Начальник ОКСа объекта, начальник цеха
2. Изготовление защитных устройств В … году Главный механик объекта, механик цеха
3. Создание, накопление и своевременное об-новление запасов СИЗ В … году Начальник ГО объекта
Мероприятия, проводимые при угрозе возникновения ЧС.
1. Организация круглосуточного дежурства При объявленной угрозы ЧС. Начальник ГО объекта
2. Установка защищенных устройств под ценным оборудованием При объявленной угрозы ЧС. Начальник ГО объекта
3. Обеспечение рабочих средствами индивидуальной защиты При объявленной угрозы ЧС. Начальники участков цеха
Мероприятия, проводимые при возникновении ЧС.
1. Дублирование сигнала оповещения о возникновении ЧС. Немедленно по графику Начальник отдела ГО и ЧС, начальник связи и оповещения.
2. Укрытие производственного персонала в убежище. Немедленно по графику Начальник цеха, начальники участков цеха.
3. Использование средств индивидуальной защиты Немедленно по графику Начальники участков цеха
4. Проведение эвакуа-ционных мероприятий Немедленно по графику Начальник ГО

Начальник ГО и ЧС объекта Иванов


Таблица № 2 Утверждаю

Начальник ГО Петров И.И.

План-график мероприятий по повышению устойчивости функционирования

цеха объекта экономики при ЧС

Мероприятия Объем Исполнители Время выполнения
1 2 3 4 5 6 7
А) Мероприятия, проводимые при угрозе ЧС (дни)
1. Организация круглосуточного дежурства руководства ГО 3 чел. Начальник ГО объекта - - - - - - -
2. Установка защитных устройств под ценным оборудованием 5 ед. Заместитель начальника ГО объекта - - -
Б) Мероприятия, проводимые при возникновении ЧС (минуты)
1. Дублирование сигнала оповещения ГО объект Диспетчер цеха - - -
2. Использование средств индивидуальной защиты 120 человек - - -
3. Укрытие производственного персонала в убежище 120 человек - - -

Начальник ГО объекта Иванов


Список литературы

1. Безопасность жизнедеятельности. Учебник для вузов / Белов С.В., Ильницкая А.В., Козьяков А.Ф., и др.; Под общ.ред. Белова С.В. – М.: Высш.шк., 1999.

2. Гринин А.С., Новиков В.Н. Экологическая безопасность. Защита территории и населения при чрезвычайных ситуациях: Учебное пособие. – М.: ФАИР-ПРЕСС, 2000.

3. Русак О.Н., Малаян К.Р., Занько Н.Г. Безопасность жизнедеятельности: Учебное пособие /Под ред. Русака О.Н. – СПб.: Издательство «Лань», 2000.
