Курсовой проект

Регулятор напряжения автомобильного синхронного генератора с когтеобразным ротором

Москва, 2010


СОДЕРЖАНИЕ

Техническое задание

ВВЕДЕНИЕ

Глава 1. ОБЩЕЕ ОПИСАНИЕ ЭМС И ПРИНЦИП ЕЕ ДЕЙСТВИЯ

1.1 Функциональные задачи, выполняемые ЭМС

1.2 Функциональная схема ЭМС

1.3 Принцип действия системы в целом. Характеристики системы

1.4 Основные технические данные рассматриваемой ЭМС

1.5 Описание элементов, входящих в состав ЭМС

1.5.1 Генераторная установка

1.5.2 Выпрямитель

1.5.3 Регулятор напряжения

Глава 2. КОМПЬЮТЕРНАЯ МОДЕЛЬ СХЕМЫ УПРАВЛЕНИЯ ТОКОМ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРА

2.1 Описание компьютерной модели

2.2 Выбор элементной базы

2.2.1 Выбор вспомогательного транзистора Q1

2.2.2 Выбор силового транзистора M1

2.2.3 Выбор диода D1

ЗАКЛЮЧЕНИЕ

Список использованных источников


Техническое задание

Назначение электромеханической системы (ЭМС)

ЭМС предназначена для питания бортовых потребителей автомобилей постоянным током, напряжением 14 В, суммарной мощностью не более 1 кВт.

Тип электрической машины

Синхронный генератор со встроенным выпрямителем, независимым возбуждением, когтеобразной (клювообразной) конструкцией ротора.

Требуется:

–Составить структурную схему ЭМС. Дать краткое описаниеЭМС в целом и её элементов (принцип действия, конструкцию, статические характеристики). Исходя из назначения ЭМС, руководствуясь соответствующим ГОСТ, определить условия её работы.

–Используя принципиальную схему электронного преобразователя (ЭП) описать его принцип действия, привести диаграммы процессов поясняющие его работу.

–Составить компьютерную модель ЭП.

–С помощью компьютерной модели провести необходимые, для выбора элементной базы ЭП расчёты токов, напряжений и выбрать подходящую элементную базу для его реализации. Рассчитать потери на полупроводниковыхкомпонентах.

–Оценить массо – габаритные показатели и стоимость комплектующих ЭП.синхронный генератор когтеобразный ротор

ВВЕДЕНИЕ

Современный автомобиль невозможно представить себе без электрооборудования. Все потребители нуждаются в стабильном источнике постоянного тока, которым является генератор. Конечно, помимо генератора в автомобилях есть ещё один источник электроэнергии - аккумуляторная батарея, однако в её задачи входит только питание стартера в моменты пуска ДВС и кратковременное снабжение маломощных потребителей.

В данном расчётном задании рассматриваетсяавтомобильная система электроснабжения, в основе которой лежит синхронный генератор независимого возбуждения с когтеобразным (клювообразным) ротором. Генератор приводится в движение ременной передачей от коленчатого вала ДВС. В данный момент, это самая распространённая конструкция, применяемая на автомобилях.

Глава 1. ОБЩЕЕ ОПИСАНИЕ ЭМС И ПРИНЦИП ЕЕ ДЕЙСТВИЯ

1.1 Функциональные задачи, выполняемые ЭМС

Рассматриваемая электромеханическая система (ЭМС) – это автономная система электроснабжения постоянного тока на базе синхронного генератора с независимым возбуждением. Она предназначена для питания электрической энергией бортовых потребителей автомобиля общей мощностью 1 кВт, напря-жением 14 В постоянного тока. Выработку электроэнергии в данной системе осуществляет двигатель внутреннего сгорания (ДВС).

1.2 Функциональная схема ЭМС

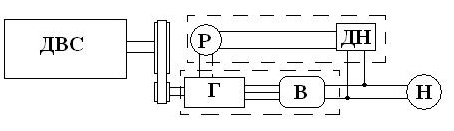

Функциональная схема рассматриваемой ЭМС представлена на рис. 1

Рис. 1. Функциональная схема ЭМС

В состав приведённой на рис. 1 ЭМС входят следующие устройства:

- двигатель внутреннего сгорания (ДВС);

- генератор с электромагнитным возбуждением (Г);

- выпрямитель (В);

- нагрузка (Н);

- датчик напряжения (ДН);

- регулятор (Р).


1.3 Принцип действия системы в целом. Характеристики системы

Принцип действия электромеханической системы основан на преобразовании механической энергии в электрическую с заданным качеством. Рассмотрим его подробнее.

Генератор, приводимый в движение через ременную передачу от ДВС, вырабатывает электрическую энергию. Наводимая в обмотках генератора ЭДС описывается следующей формулой:

E Г =cnФ ОВ .

Из неё видно, что значение напряжения на выходе генератора прямо пропорционально частоте вращения ротора генератора и току в обмотке возбуждения. Так как обороты генератора нестабильны, а напряжение на нагрузке должно быть неизменным, в систему введён датчик напряжения и регулятор тока обмотки возбуждения. Как правило, датчик напряжения встроен в регулятор, такое устройство называют регулятором напряжения. Выпрямитель преобразует переменное напряжение выдаваемое генераторомв постоянное. Это напряжение и подаётся на нагрузку. Любое отклонение напряжения на нагрузке система подавляет увеличивая или снижая ток в обмотке возбуждения генератора. Регулирование тока в обмотке возбуждения осуществляет силовой транзистор управляемый микроконтроллером по принципу ШИМ.

Главной особенностью рассматриваемой системы является то, что от привода (ДВС) не требуется постоянство частоты вращения. Величина напряжения на нагрузке может отклоняться на ±0,15 В от номинального значения (установлено техническими данными генератора).

Частота вращения вала генератора, при которой его напряжение U достигает номинального значения, получила название частоты вращения холостого хода nх или частоты начала отдачи мощности.

1.4 Основные технические данные рассматриваемой ЭМС

а) Параметры выходного напряжения: постоянное 14В. Номинальная мощность нагрузки – 1 кВт;

б) Условия эксплуатации:

– температура окружающего воздуха от –40 °С до +45 °С при относительной влажности до 90% при 25 °С;

– высота над уровнем моря до 4000 м;

в) Максимальное отклонение напряжения при изменении тока нагрузки в пределах от 0,1I н до 0,9I н ±0,25 В;

г) Точность регулируемого напряжения ±0,1 В при изменении частоты вращения вала генератора в пределах 2000-5000 об/мин;

д) Регулируемое напряжение при отключённой аккумуляторной батарее при частоте вращения ротора генератора 7500 об/мин и токе нагрузки 5 А не превышает 17 В;

е) Диапазон рабочих температур регулятора -40…+120 °С;

ж) Соблюдение требований ГОСТ Р 52230-2004.

1.5 Описание элементов, входящих в состав ЭМС

1.5.1 Генераторная установка

Генераторная установка (ГУ) состоит из ДВС и генератора.

Двигатель внутреннего сгорания (ДВС) – привод генератора, вырабатывает механическую энергию вращения вала. Частота вращения может быть переменной, в данной системе она никак не стабилизируется.

Генератор с электромагнитным возбуждение от регулятора напряжения на выходе даёт переменное электрическое напряжение, зависящее от частоты вращения вала двигателя и тока в обмотке возбуждения. Конструкция генератора представлена на рис.2.


Рис. 2. Конструкция генератора.

Принцип действия генератора : обмотка возбуждения, создаёт постоянный однонаправленный магнитный поток, изменяющий свою величину по мере необходимости. Благодаря когтеобразной (клювообразной) конструкции ротора, на нём возникает неподвижное магнитное поле переменной полярности (см. рис. 1). Когда ДВС приводит во вращение ротор генератора, магнитное поле начинает вращаться относительно неподвижной обмотки статора и наводить в ней переменную ЭДС (). Если на статоре уложена симметричная трёхфазная обмотка (магнитные оси фаз сдвинуты в пространстве на 120 электрических градусов, а электрические сопротивления и числа витков фаз одинаковы), то в этой обмотке индуцируется симметричная система ЭДС. Если к трёхфазной обмотке якоря подключить симметричное внешнее сопротивление, то по этой обмотке будет протекать симметричная система токов.

Характеристики генератора.

– внешняя характеристика n , I ОВ =c onst :


Уменьшение напряжения U генератора с ростом нагрузки вызвано размагничивающим действием реакции якоря и возрастанием падения напряжения в фазах обмотки якоря.

– скоростная характеристика I Н , I ОВ =const :

токоскоростная харктеристика:

– регулировочная характеристика:


Достоинства такого генератора :

– простота конструкции;

– высокая удельная мощность;

– простота технического обслуживания;

– малый уровень шума;

– незначительные радиопомехи;

– значительный ресурс.

Недостатки :

– наличие щёточного узла;

– невозможно самовозбуждение, необходим первичный источник напря-жения (АКБ).

1.5.2 Выпрямитель

В данной ЭМС используется трёхфазный мостовой выпрямитель, так как именно такая конструкция позволяет обеспечить минимальный уровень пульсаций выходного напряжения. Схема реализуется на диодах.

Назначение выпрямителя – преобразовать трёхфазное переменное напряжение в постоянное. В современных генераторах уже имеется встроенный выпрямитель.

Схема выпрямителя представлена на рис. 3.

Принцип действия.

Рассмотрим работу схемы рис. 4 на активную нагрузку. С момента времени q 1 ток проводят диоды VD 1 и VD 6 , а остальные диоды находятся в непроводящем состоянии. Тогда к нагрузке приложено линейное напряжение uab , и выпрямленный ток Id протекает по контуру: обмотка фазы А – диод VD 1 – нагрузка Rd – диод VD 6 – обмотка фазы В . Этот процесс продолжается до момента времени q 2 . Начиная с этого момента времени напряжение ubc становится положительным, т.е. прямым для диода VD 2 – он начинает проводить ток, а диод VD 6 закроется. В момент времени q 3 в работу вступает диод VD 3 , а диод VD 1 закрывается, т.к. напряжение фазы В становится выше напряжения фазы А .

Далее через интервалы времени, равные p/3, происходят включения следующих пар диодов: VD 2 -VD 4 , VD 3 -VD 5 , VD 5 -VD 1 . Таким образом, длительность прохождения тока через каждый диод составляет 2p/3, а остальное время он закрыт.

Поочерёдная работа пар диодов в схеме приводит к появлению на сопротивлении нагрузки Rd выпрямленного напряжения, состоящего из частей линейных напряжений, приходящих на вход выпрямителя.

Рис.3.


Диаграммы токов и напряжение рассматриваемой трёхфазной мостовой схемы выпрямления приведены на рис. 4.

Рис. 4. Диаграммы напряжений и токов выпрямителя

1.5.3 Регулятор напряжения

В данной системе используется регулятор на основе микроконтроллера, управляющего силовым транзистором по принципу ШИМ. Принципиальная схема управления показана на рис. 5.

Рис. 5. Принципиальная схема управления током обмотки возбуждения.


Как видно из схемы, на вход регулятора подаётся выпрямленное напряжение Ud с блока диодов. Затем снизившись до необходимого уровня на делителе напряжений R 12 -R 14 поступает на вход микроконтроллера DA 2 , который сравнивает его с заданным уровнем. Конденсатор С 7 отвечает за продолжительность периодов ШИМ, а С 8 вкупе с резистором R 16 – за стабильность питания микроконтроллера. Свой сигнал на включение обмотки возбуждения (ОВ) микроконтроллер создаёт путём подачи управляющего тока базы вспомогательного транзистора VT 4 , в следствии чего, потенциал затвора силового транзистора IRF 1 становится меньше потенциала истока, и он открывается. Время открытого состояния IRF 1 зависит от скорости вращения ротора генератора и подключённой нагрузки. Дабы уберечь силовой транзистор в момент закрытия от перенапряжения из-за ЭДС самоиндукции обмотки возбуждения, установлен обратный диод VD 7 .

Глава 2. КОМПЬЮТЕРНАЯ МОДЕЛЬ СХЕМЫ УПРАВЛЕНИЯ ТОКОМ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРА

2.1 Описание компьютерной модели

На рис. 6 изображена модель схемы управления током обмотки возбуждения. Вместо ШИМ контроллера DA2 установлен генератор импульсов V2, который создаёт периодические сигналы на открытие вспомогательного транзистора Q1, вследствие чего открывается силовой транзистор M1, замыкающий вывод обмотки возбуждения L1 на «массу». R3 – имитация сопротивления обмотки возбуждения. V1 – это источник постоянного напряжения 14 В, питающий обмотку возбуждения.

Рис. 6. Модель схемы управления током возбуждения.


Исходя из того, что в обмотка возбуждения имеет индуктивность L=66,2 мГн и активное сопротивление R=1,3 Ом, то постоянная времени переходного процесса Т=L/R=66,2/1,3=50,92 мсек. По правилам ТОЭ переходной процесс считается установившимся, если с момента его начала проходит (5 – 6)Т . В связи с этим убеждением, примерное время окончания переходного процесса 306 мсек, поэтому диаграммы будем строить на отрезке времени от 0 до 0,4 сек. Рассматривать будем 4главных состояния:

– Частота импульсов ШИМ f=25 Гц, скважность Q=0,25, рис. 7;

– Частота импульсов ШИМ f=25 Гц, скважность Q=1, рис.8;

– Частота импульсов ШИМ f=10 кГц, скважность Q=0,25, рис.9 (а, б);

– Частота импульсов ШИМ f=10 кГц, скважность Q=1, рис. 10 (а, б).

На рис. 7 – 10 изображены следующие осциллограммы сверху – вниз:

– Напряжение генератора импульсов;

– Ток эмиттера вспомогательного транзистора Q1;

– Напряжение исток – сток силового транзистора М1;

– Мгновенное и среднее значение тока в обмотке возбуждения.

Рис.7


Рис. 8

Рис. 9а


Рис. 9б

Рис.10а


Рис. 10б

2.2 Выбор элементной базы

2.2.1 Выбор вспомогательного транзистора Q1

Для выбора биполярного транзистора необходимо знать его токи протекающие через базу – эмиттер и коллектор – эмиттер, а также выделяемую мощность потерь и предельное напряжение. Рассматривать будем 3 осциллограммы предельных режимов:

– Частота генератора импульсов f =25 Гц, скважность Q =0,25, рис. 11;

– Частота генератора импульсов f =10 кГц, скважность Q =1, рис. 12;

– Частота генератора импульсов f =10 кГц, скважность Q =0,5, рис. 13.

На рис. 11 – 12 изображены следующие осциллограммы сверху – вниз:

– Ток базы вспомогательного транзистора Q1;

– Ток коллектора вспомогательного транзистора Q 1;

– Напряжение коллектор - эмиттер вспомогательного транзистора Q1;

– Среднее значение выделяющейся мощности.


Рис.11

Рис. 12


Рис. 13

Из полученных характеристик подбираем вспомогательный транзистор КТ301Ж. Диаметр транзистора d=5 мм, высота с учётом ножек h=18 мм. Цена транзистора 20 руб.

2.2.2 Выбор силового транзистора M 1

Для выбора полевого транзистора необходимо знать его ток, протекающий через сток – исток, а также выделяемую мощность потерь напряжение сток – исток. Рассматривать будем осциллограммы режимов f =25 Гц, Q =0,25 рис. 14 и f=10 кГц ,Q=1 рис.15.

На рис. 14 – 15 изображены следующие осциллограммы сверху – вниз:

– Ток сток – исток силового транзистора М1 ;

– Напряжение сток – исток силового транзистора М1 ;

–Среднее значение выделяющейся мощности.


Рис. 14

Рис.15

По полученным параметрам подбираем транзистор 2N6491 TO-220AB.Размеры с учётом ножек: 10х4,5х17 мм. Цена: 100 руб.

2. 2.3 Выбор диода D1

Для выбора диода достаточного проверить, чтобы он выдерживал ток, проходящий через него и чтобы время переориентации неосновных носителей было значительно меньше, чем период коммутаций обмотки возбуждения. Ввиду высокой максимальной частоты коммутаций выбираем диод HFA08TA60C, 2UFAST диода 2x4А 600В TO220AB. Размеры с учётом ножек: 10х4,5х17 мм. Цена: 140 руб.


ЗАКЛЮЧЕНИЕ

В настоящей работе было произведено моделирование схемы управления током возбуждения автомобильной генераторной установки с когтеобразным ротором. В процессе моделирования были получены данные для выбора элементной базы, наглядные осциллограммы переходных процессов в разных режимах работы установки. Кроме того, была произведена настройка модели таким образом, чтобы она удовлетворяла поставленным требованиям по рабочим частотам и качеству тока возбуждения генератора.

Список использованных источников

1. Л.Л. Таланов, А.В. Берилов, Д.С. Грузков Электронные преобразовательные устройства. М.: МЭИ, 2010. 184с.

2. Акимов С.В., Чижков Ю.П. Электрооборудование автомобилей. М.: «За рулём», 2007. 336с.

3. Розанов Ю.К., Рябчицкий М.В. Силовая электроника. М.: МЭИ, 2007. 632 с.

4. Тыричев П.А., Лозенко В.К. Учебно-методическое пособие по курсу «Электромеханические системы». М.: МЭИ, 1998. 126 с.
