Федеральное агентство по образованию

ГОУ ВПО "Челябинский государственный университет"

Химический факультет

Кафедра физической и аналитической химии

Курсовая работа по аналитической химии

Тема: "Жидкостно-жидкостная хроматография"

Челябинск

2010


Содержание

Введение

1. Специфика метода жидкостно-жидкостная хроматография

2. Аппаратура для жидкостной хроматографии

3. Колоночный вариант

4. Распределительная хроматография на бумаге (бумажная хроматография)

5. Гель-хроматография

6. Высокоэффективная жидкостная хроматография

7. Применение

Список литературы

хроматография сорбционный химический распределительный


Введение

Хроматография - это физико-химический метод разделения и анализа смесей газов, паров, жидкостей или растворенных веществ сорбционными методами в динамических условиях.

Метод основан на различном распределении веществ между двумя несмешивающимися фазами - подвижно и не подвижной. Подвижной фазой может быть жидкость или газ, неподвижной фазой – твердое вещество, которое называют носителем. При движении подвижной фазы вдоль неподвижной, компоненты смеси сорбируются на неподвижной фазе. Каждый компонент сорбируется в соответствии со сродством к материалу неподвижной фазы (вследствие адсорбции или других механизмов). Поэтому неподвижную фазу называют также сорбентом. Захваченные сорбентом молекулы могут перейти в подвижную фазу и продвигаться с ней дальше, затем снова сорбироваться. Таким образом, хроматографию можно определить как процесс, основанный на многократном повторении актов сорбции и десорбции вещества при перемещении его в потоке подвижной фазы вдоль неподвижного сорбента. Чем сильнее сродство компонента к неподвижной фазе, тем сильнее он сорбируется и дольше задерживается на сорбенте; тем медленнее его продвижение вместе с подвижной фазой. Поскольку компоненты смеси обладают разным сродством к сорбенту, при перемещении смеси вдоль сорбента произойдет разделение: одни компоненты задержаться в начале пути, другие продвинуться дальше. В хроматографическом процессе сочетаются термодинамический (установление равновесия между фазами) и кинетический (движение компонентов с разной скоростью) аспекты. В зависимости от агрегатного состояния фаз, механизма взаимодействия и оформления различают основные виды хроматографии, которые приведены в таблице:


Неподвижная фаза Подвижная фаза
газообразная жидкая
Твердая Газовая адсорбционная хроматография Жидкостная адсорбционная, ионообменная, тонкослойная, осадочная хроматография
Жидкая Газожидкостная распределительная хроматография, капиллярная Жидкостная распределительная, высокоэффективная жидкостная, гельхроматография

Рассмотрим более подробно хроматографию в системе жидкость-жидкость.


1. Специфика метода жидкостно-жидкостной хроматографии

Жидкостно-жидкостная хроматография (ЖЖХ) по сути, близка к газожидкостной хроматографии. На твердый носитель также наносится пленка жидкой фазы и через колонку, наполненную таким сорбентом, пропускают жидкий раствор. Жидкость, нанесенную на носитель, называют неподвижной жидкой фазой, а растворитель, передвигающийся через носитель, - подвижной жидкой фазой. ЖЖХ может проводиться в колонке (колоночный вариант) и на бумаге (бумажная хроматография, или хроматография на бумаге).[2]

2. Аппаратура для жидкостной хроматографии

В современной жидкостной хроматографии используют приборы различной степени сложности - от наиболее простых систем, до хроматографов высокого класса, снабженных различными дополнительными устройствами.

На рис.1. представлена блок-схема жидкостного хроматографа, содержащая минимально необходимый набор составных частей, в том или ином виде, присутствующих в любой хроматографической системе.

Рис. 1 Блок-схема жидкостного хроматографа: 2 – насос предназначен для создания постоянного потока растворителя. Его конструкция определяется, прежде всего, рабочим давлением в системе. Для работы в диапазоне 10-500 МПа используются насосы плунжерного (шприцевого), либо пистонного типов. Недостатком первых является необходимость периодических остановок для заполнения элюентом, а вторых - большая сложность конструкции и, как следствие, высокая цена. Для простых систем с невысокими рабочими давлениями 1-5 МПа с успехом применяют недорогие перистальтические насосы, но так как при этом трудно добиться постоянства давления и скорости потока, их использование ограничено препаративными задачами.

3 - инжектор обеспечивает ввод пробы смеси разделяемых компонентов в колонку с достаточно высокой воспроизводимостью. Простые системы ввода пробы - "stop-flow" требуют остановки насоса и, поэтому, менее удобны, чем петлевые дозаторы, разработанные фирмой Reodyne.

4 - колонки для ВЭЖХ представляют собой толстостенные трубки из нержавеющей стали, способные выдержать высокое давление. Большую роль играет плотность и равномерность набивки колонки сорбентом. Для жидкостной хроматографии низкого давления с успехом используют толстостенные стеклянные колонки.

5 – термостат обеспечивает постоянноство температуры.

6 – детекторы для жидкостной хроматографии имеют проточную кювету, в которой происходит непрерывное измерение какого-либо свойства протекающего элюента

7 - регистрирующая система в простейшем случае состоит из дифференциального усилителя и самописца. Желательно также наличие интегратора, позволяющего рассчитывать относительные площади получаемых пиков. В сложных хроматографических системах используется блок интерфейса, соединяющий хроматограф с персональным компьютером (8), который осуществляет не только сбор и обработку информации, но и управляет прибором. [11]


3. Колоночный вариант

Разделение смеси веществ в жидкостно-жидкостной хроматографии основываются на различии коэффициентов распределения вещества между несмешивающимися растворителями. Коэффициент распределения вещества равен:

Кп,нпн

где сп и сн — концентрация вещества в подвижной и неподвижной фазах.

Для членов одного гомологического ряда установлены некоторые закономерности в величинах Кп.н . Известна, например, зависимость Кп.н в данном гомологическом ряду от числа атомов углерода.

Поиск несмешивающихся фаз, обеспечивающих разделение, обычно производится эмпирически на основе экспериментальных данных. Широкое применение в жидкостно-жидкостной хроматографии получили тройные системы, состоящие из двух несмешивающихся растворителей и третьего, растворимого в обеих фазах. Такие системы позволяют получать набор несмешивающихся фаз различной селективности. В качестве примера можно привести систему из несмешивающихся между собой гептана и воды, в которую введен этанол, растворяющийся в обоих растворителях.

Хотя в качестве подвижной и неподвижной фаз выбираются растворители, не смешивающиеся между собой, все же во многих системах наблюдается некоторая взаимная растворимость. Чтобы предотвратить процессы взаимного растворения жидкостей в ходе хроматографирования, подвижную жидкую фазу предварительно насыщают неподвижной. Для сохранения неизменного состава фаз применяют также метод химического закрепления неподвижной фазы на сорбенте. При этом используют взаимодействие растворителя с группами ОН- на поверхности носителя. Адсорбенты с закрепленной на их поверхности жидкой фазой выпускаются промышленностью.

Эффективность колонки связана с вязкостью, коэффициентом диффузии и другими физическими свойствами жидкостей. С уменьшением вязкости подвижной фазы сокращается продолжительность анализа, но с увеличением вязкости несколько возрастает эффективность. В практике обычно используют маловязкие растворители, так как возрастание эффективности колонок при увеличении вязкости не очень велико.

Носитель неподвижной фазы должен обладать достаточно развитой поверхностью, быть химически инертным, прочно удерживать на своей поверхности жидкую фазу и не растворяться в применяемых растворителях. В качестве носителей используют вещества различной химической природы: гидрофильные носители - силикагель, целлюлоза и др. и гидрофобные — фторопласт, тефлон и другие полимеры. [2]

Рис 3. Вид хроматограммы в зависимости от эффективности и селективности хроматографической системы:

а - нормальная селективность, пониженная эффективность;

б - нормальная эффективность и селективность;

в - повышенная селективность, нормальная эффективность. [12]


4. Распределительная хроматография на бумаге (бумажная хроматография)

Кроме обычных носителей, используемых для заполнения колонок, в распределительной хроматографии применяют специфический носитель, позволяющий обходиться вообще без колонки. Таким носителем является специальная хроматографическая бумага, а методика, основанная на ее применении, получила название распределительной хроматографии на бумаге или распределительной бумажной хроматографии. Во многом она сходна с хроматографией в тонком слое (ТСХ). Бумажную хроматографию, как и хроматографию вообще, можно разделить на:

· Распределительную

· Адсорбционную

· Ионообменную

· Препаративную

· Аналитическую.

В распределительной бумажной хроматографии можно выделить:

· нормальную

· обращённо-фазную хроматографию. [2]

По технике выполнения различают следующие виды бумажной хроматографии:

· Одномерную

· Двумерную (хроматографирование производят дважды во взаимно противоположных направлениях: после обработки пробы одним растворителем хроматограмму поворачивают на 90° и хроматографируют вторично уже другим растворителем)

· Круговую

· Электрофоретическую[2]


Рис 4.I – линия старта;

II – линия фронта;

1 – длина пятна;

2 – отрезок от линии старта до пятна;

3 – отрезок от линии старта до центра пятна - ;

4 – отрезок от линии старта до линии фронта - .

Важной характеристикой в бумажной распределительной хроматографии, так же как и в ТСХ, является Rf =x/Xf , где х — смещение зоны компонента; хf — смещение фронта растворителя. Методика определения Rfв бумажной хроматографии не отличается от соответствующей методики в ТСХ, основанной на измерениях в соответствии с рис. 1. В начальный момент времени хроматографируемая проба наносится на начальную (стартовую) линию бумажной полоски и подвергается действию подвижной фазы (растворителя). Если компоненты окрашены, через некоторое время на хроматограмме можно будет видеть отдельные цветные пятна. Первый компонент будет иметь Rf 1 =x1 /xf , второй —Rf 2 =X2 /Xf и т. д.[2]

При идеальных условиях коэффициент Rfопределяется только природой вещества, параметрами бумаги и свойствами растворителей, но не зависит от концентрации вещества и присутствия других компонентов. В действительности коэффициент Rfв некоторой степени оказался зависящим от этих факторов и техники эксперимента. [2]

Хроматографическая бумага должна быть химически чистой, нейтральной, инертной по отношению к компонентам раствора и подвижному растворителю и быть однородной по плотности. Имеют значение также такие свойства, как структура молекул целлюлозы в бумаге, набухаемость, ориентация волокна и другие, влияющие на скорость движения растворителя и на иные характеристики процесса. [2]

В атмосфере водяных паров бумага поглощает значительное количество влаги (до 20...25 % своей массы), поэтому, когда неподвижной жидкой фазой является вода, никакого дополнительного увлажнения бумаги не делают. При выборе в качестве неподвижной фазы некоторых органических веществ, гидрофильную бумагу превращают в гидрофобную, пропитывая ее растворами различных гидрофобных веществ (парафина, растительного масла и др.).[2]

В выбранных растворителях компоненты пробы должны иметь разную растворимость, иначе разделения вообще не произойдет. В растворителе, являющемся подвижной фазой, растворимость каждого компонента должна быть меньшей, чем в растворителе неподвижной фазы, но все же составлять вполне заметное значение. Это ограничение связано с тем, что если растворимость вещества будет очень велика, вещество будет двигаться вместе с фронтом растворителя, а если растворимость будет очень мала, вещество останется на начальной линии.[2]

Для разделения водорастворимых веществ в качестве подвижной фазы обычно берут органический растворитель, а в качестве неподвижной — воду. Если вещество растворимо в органических растворителях, вода используется уже в качестве подвижной фазы, а органический растворитель является неподвижной фазой. Это так называемый метод обращенных фаз.[2]

К растворителям обычно предъявляются следующие требования:

· растворители подвижной и неподвижной фаз не должны смешиваться

· состав растворителя в процессе хроматографирования не должен изменяться

· растворители должны легко удаляться с бумаги

· быть недефицитными и безвредными для человека.[2]

Индивидуальные растворители в распределительной хроматографии используют относительно редко. Чаще для этой цели употребляют смеси веществ, например бутилового или амилового спирта с метиловым или этиловым, насыщенные водные растворы фенола, крезола и др., смеси бутилового спирта с уксусной кислотой, аммиаком и т. д. Применение различных смесей растворителей позволяет плавно изменять Rf и тем самым создавать наиболее благоприятные условия разделения.[2]

В бумажной хроматографии вещества различаются по их относительному положению на бумаге после того, как растворитель пройдёт определённое расстояние. Небольшое количество раствора смеси (10-20мкл), которую нужно разделить, наносят в отмеченную точку на бумаге и высушивают. Полученное пятно называют стартовым. Затем бумагу помещают в герметичную камеру и один её конец погружают в растворитель, который является подвижной фазой. Под действием капиллярных сил растворитель движется по бумаге, растворяя и увлекая за собой компоненты образца. До начала движения образец должен полностью раствориться, поэтому скорость растворения компонентов в подвижной фазе является одним из факторов, определяющих эффективность разделения. После того, как растворитель пройдёт определённое расстояние, лист вынимают и сушат.Пятна на хроматограммах могут быть обнаружены по цвету, флуоресценции, с помощью химических реакций, для чего бумагу опрыскивают или погружают в различные реагенты, или же по радиоактивности. Идентификацию проводят обычно путём сравнения с образцами с известными величинами Rf или после элюирования, которое сводится к вырезанию зоны, содержащей пятно, и последующему промыванию её соответствующим растворителем. [5]

5. Гель-хроматография

Гель-фильтрация (синоним гель-хроматография) — метод разделения смеси веществ с различными молекулярными массами путем фильтрации через различные так называемые ячеистые гели. [7]

Неподвижной фазой в гель-хроматографии является растворитель, находящийся в порах геля, а подвижной – сам растворитель, т.е и подвижную и неподвижную фазы составляет одно и тоже вещество или одна и та же смесь вещества. Гель готовят на основе, например, декстрана, полиакриламида или других природных и синтетических соединений.

В отличии от других хроматографических методов , использующих различия в химических свойствах разделяемых веществ, проявляющихся при их распределении между стационарной и подвижной фазами, разделение основано на ситовом эффекте, характерном для гелей с определенным радиусом пор. Растворитель (подвижная фаза) заполняет как внешний объем между зернами геля, так и внутренний объем пор. Объем растворителя между зернами геля – Vм называют промежуточным, транспортным или мертвым объемом, а внутренний объем пор – Vп рассматривается как объект стационарной фазы. Когда в колонку вводят пробу, содержащую несколько типов ионов или молекул с разными размерами, то они стремятся из подвижной фазы проникнуть внутрь пор. Такое проникновение обусловлено энтропийным распределением, поскольку концентрация молекул разделяемых веществ в наружном растворе оказывается выше, чем в поровом пространстве. Но оно становится возможным только в том случае, если размеры ионов или молекул меньше диаметра пор. [3]


Рис 5 Общий вид градуировочной кривой в гель-хроматографии:

1 – область исключения, где все молекулы имеют размер больше m2 ;

2 – область проникновения или разделения, где размеры молекул лежат в интервале от m1 и m2 ;

3 - область, где происходит полное проникновение молекул с размерами менее m1. [3]

В процессе гель-хроматографирования могут быть отделены крупные молекулы, которые гелем не сорбируются, так как их размеры превышают размеры пор, от мелких, которые проникают в поры, а затем могут быть элюированы. Проводятся и более тонкие разделения, так как размеры пор можно регулировать, изменяя, например, состав растворителя и, как следствие, набухаемость геля. Гель-хроматография может быть выполнена вколоночном варианте и в тонкослойном.

Применяемые на практике гели обычно подразделяют на мягкие, полужесткие и жесткие. Мягкими гелями являются высокомолекулярные органические соединения с незначительным числом поперечных связей. Фактор емкости, равный отношению объема растворителя внутри геля к его объему вне геля, у них равен 3. При набухании они значительно увеличиваютсобственный объем. Это сефадексы или декстрановые гели, агарочные гели, крахмал и др. Они применяются для разделения смесей низкомолекулярных веществ, часто в тонкослойном варианте. Хроматографирование на мягкихгелях называют гель - фильтрацией.

Полужесткие гели получают путем полимеризации. Большое распространение получили стирогели — продукты сополимеризации стирола и дивинилбензола с большим числом поперечных связей. Фактор емкости полужестких гелей лежит в пределах 0,8...1,2, их объем при набухании увеличивается не очень значительно (в 1,2...1,8 раза ). Хроматографирование на полужестких гелях называют гель-проникающей хроматографией.

К жестким гелям относят силикагели и часто пористые стекла, хотя они и не являются гелями. Жесткие гели имеют небольшой фактор емкости (0,8...1,1) и фиксированный размер пор. Эти материалы используют в гель-хроматографии при высоком давлении.

Растворители гель-хроматографии должны растворять все компоненты смеси, смачивать поверхность геля и не адсорбироваться на ней.

Практическое применение гель-хроматографии связано, главным образом, с разделением смеси высокомолекулярных соединений, хотя нередко они используются для разделения и низкомолекулярных, так как разделение этим методом возможно при комнатной температуре. [2]

6. Высокоэффективная жидкостная хроматография (ВЖКХ)

Высокоэффективная жидкостная хроматография – наиболее эффективный метод анализа органических проб сложного состава. Процесс анализа пробы делится на 2 этапа:

· разделение пробы на составляющие компоненты;

· детектирование и измерение содержания каждого компонента.


Задача разделения решается при помощи хроматографической колонки, которая представляет собой трубку, заполненную сорбентом. При проведении анализа через хроматографическую колонку подают жидкость (элюент) определенного состава с постоянной скоростью. В этот поток вводятточно отмеренную дозу пробы.

Компоненты пробы, введенной в хроматографическую колонку, из-за их разного сродства к сорбенту колонки двигаются по ней с различными скоростями и достигают детектора последовательно в разные моменты времени.

Таким образом, хроматографическая колонка отвечает за селективность и эффективность разделения компонентов. Подбирая различные типы колонок можно управлять степенью разделения анализируемых веществ. Идентификация соединений осуществляется по их времени удерживания. Количественное определение каждого из компонентов рассчитывают, исходя из величины аналитического сигнала, измеренного с помощью детектора, подключенного к выходу хроматографической колонки.

При анализе соединений с низкими ПДК (биогенные амины, полиароматические углеводороды, гормоны, токсины) из-за трудоемкости подготовки реальных проб особенно важной характеристикой становится чувствительность и селективность метода. Применение флуориметрического детектора позволяет не только снизить пределы обнаружения, но и селективно выделить анализируемые вещества на фоне матричных и сопутствующих компонентов пробы.

Метод ВЭЖХ применяется в санитарно-гигиенических исследованиях, экологии, медицине, фармацевтике, нефтехимии, криминалистике, для контроля качества и сертификации продукции.

В качестве блока подачи элюента используется насос "Питон" шприцевого типа, который имеет следующие особенности:

· отсутствие пульсаций давления при подаче растворителя;

· большой диапазон объемных скоростей потока;

· большой объем камеры насоса;

· расширяемость (возможность сочетать несколько блоков для создания градиентной системы).

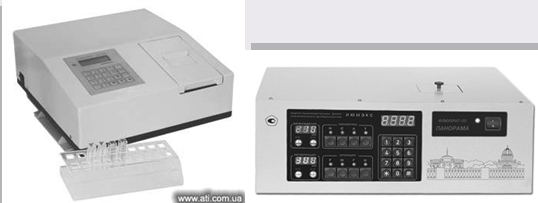

В хроматографической системе могут использоваться различные типы детекторов, например, "Флюорат-02-2М" (спектральная селекция осуществляется фильтрами) или "Флюорат-02 Панорама" (спектральная селекция осуществляется монохроматорами). [8]

7. Применение

Жидкостная хроматография важнейший физико-химический метод исследования в химии, биологии, биохимии, медицине, биотехнологии. Ее используют для анализа, разделения, очистки и выделения аминокислот, пептидов, белков, ферментов, вирусов, нуклеотидов, нуклеиновых кислот, углеводов, липидов, гормонов и т. д.; изучения процессов метаболизма в живых организмах лекарственных препаратов; диагностики в медицине; анализа продуктов химического и нефтехимического синтеза, полупродуктов, красителей, топлив, смазок, нефтей, сточных вод; изучения изотерм сорбции из раствора, кинетики и селективности хим. процессов.

В химии высокомолекулярных соединений и в производстве полимеров с помощью жидкостной хроматографии анализируют качество мономеров, изучают молекулярно-массовое распределение и распределение по типам функциональности олигомеров и полимеров, что необходимо для контроля продукции. Жидкостную хроматографию используют также в парфюмерии, пищевой промышленности, для анализа загрязнений окружающей среды, в криминалистике. [9]


Заключение

Начало ХХ века ознаменовалось открытием хроматографического метода анализа, обогатившего и объединившего различные области науки, без которых немыслим научный прогресс XXI века. Внедрение хроматографических методов, и в первую очередь жидкостной хроматографии, в медицину позволило решить многие жизненно важные проблемы: исследование степени чистоты и стабильности лекарственных средств, препаративное выделение индивидуальных гормональных препаратов (например, инсулина, интерферона), количественное определение в биологических объектах нейромедиаторов: адреналина, норадреналина. С наличием этих веществ в живом организме связывают способность к запоминанию, обучению, приобретению каких-либо навыков. Идентификация методами ВЭЖХ стероидов, аминокислот, аминов и других соединений оказалась крайне важной при диагностике некоторых наследственных заболеваний: инфаркта миокарда, диабета, различных заболеваний нервной системы. Одной из актуальных задач клинической медицины для экспресс-диагностики является проведение так называемого профильного анализа компонентов биологического объекта, осуществляемого методами жидкостной хроматографии, что позволяет не проводить идентификацию каждого пика, а сопоставлять профили хроматограмм для заключения о норме или патологии. Обработка огромного массива информации осуществляется только с использованием ЭВМ (метод получил название "метод распознавания образов").[10]
