Задание

логарифмическая частотная разомкнутая система

1.Построить логарифмические частотные характеристики разомкнутой системы по заданным показателям качества.

2.Определить по построенным ЛАХ и ЛФХ запасы устойчивости по усилению и по фазе.

3.Записать передаточную функцию разомкнутой системы по построенной ЛАХ.

4.Рассчитать и построить АЧХ замкнутой системы.

Исходные данные

1.Постоянная ошибка: по укорению (δст0 )·102 =0,5

2.Частота среза: ωср (2+n)·10-2 =3, где n=1

3.Логарифмический коэффициент передачи L01 на частоте 0.1ωср не менее 26дБ.

4.Запас устойчивости по фазе Δφ±100 =400

5.Постоянные времени обязательных инерционных звеньев: Тин1 ·104 =7, Тин2 ·105 =3

6.Частота гармонической помехи (ωпср )·10-2 =3

7.Коэффициент подавления помехи Lп не менее 80дБ

Построение ЛАХ и ЛФХ разомкнутой системы

Построение ЛАХ начинается с низкочастотной асимптоты. Т.к. задана статическая ошибка то система будет статической , наклон ЛАХ для низкочастотной асимптоты будет нулевым и ошибка определяется выражением δст = х0 /(1+k).

ст0 )·102 =0,5=> δст0 =0,5*10-2 – относительная ошибка

k= х0 / δст -1 =2*102 -1=199 - коэффициент передачи разомкнутой системы

L1 =20lg(k)=20lg(199)=46 – логарифмический коэффициент передачи разомкнутой системы

Т.е. низкочастотная асимптота проводится через т.(1;46) параллельно оси частот.

Для обеспечения требуемого запаса устойчивости по фазе требуется, чтобы ЛАХ пересекала ось частот под наклоном -20дБ/дек на частоте среза.

ωср (2+n)·10-2 =3=> ωср =300/3=100 рад/с

Построенные участки ЛАХ соединяются прямой линией под наклоном -40дБ/дек, при этом для обеспечения п.3 исходных данных выбираем ωс1 =5рад/с, тогда т.(10;26) (т. (0.1 ωср ;L01 )) пройдёт ниже прямой с нулевым наклоном.

Сопрягающую частоту ωс2 выбираем из условия запаса устойчивости по фазе Δφ±100 =400 (т.к. последующие типовые и обязательные инерционные звенья будут вносить дополнительный фазовый сдвиг): ωс2 = ωср /2=50 рад/с .

Построенная ЛАХ сформирована последовательным соединением следующих типовых звеньев: безынерционным k(p)=199, двумя инерционными k(p)=1/(1+Т1 р)2 и форсирующим k(p)=(1+ Т2 p). Т.о. передаточная функция соединения типовых звеньев будет иметь вид:

ЛФХ полученной передаточной функции строится сложением ЛФХ отдельных звеньев.

Из рис видно, что при соединении таких типовых линейных звеньев, ЛФХ системы не попадает в заданный интервал устойчивости по фазе. Для обеспечения этого условия в систему вводится дополнительное инерционное звено с сопрягающей частотой ωс3 лежащей выше частоты среза. Система с дополнительным инерционным звеном будет проходить внутри заданного интервала при ωс3 =333рад/с .

Достраиваем ЛАХ и ЛФХ системы с учетом введенного звена, обязательных инерционных звеньев, п.5 исходных данных, и проверяем требование к подавлению гармонической помехи п.6 и п.7 исходных данных:

Тин1 ·104 =7 => Тин1 =7·10-4 с => ωин1 =1/Тин1 =1.43·103 рад/с

Тин2 ·105 =3 => Тин2 =3·10-5 с => ωин2 =1/Тин2 =3.3·103 рад/с

пср )·10-2 =3 => ωпср ·3·102 =100·3·102 =30·103 рад/с

Lп ≥ 80дБ

На рис видно, что т.( 30·103 ;-80) лежит выше ЛАХ разомкнутой системы, следовательно, требование к подавлению гармонической помехи выполняется.

Определение запасов устойчивости

Проведем графически по построенным ЛАХ и ЛФХ разомкнутой системы.

Запас устойчивости по усилению ΔL=24дБ.

Запас устойчивости по фазе Δφ=450 .


Запись передаточной функции разомкнутой системы по асимптотической ЛАХ

При частотах близких к 0 ЛАХ имеет нулевой наклони, значит, формируется безынерционным звеном с передаточной функцией k(p)=k. На ωс1 наклон изменяется на – 40 дб/дек – этот наклон обеспечивается 2 инерционными звеньями с k(p)=1/(1+Т1 р)2 , Т1 =1/ ωс1 . С таким наклоном ЛАХ идёт до ωс2 , а потом наклон становится равным – 20 дб/дек. Изменение наклона на + 20 дб/дек обеспечивается форсирующим звеном с k(p)=(1+Т2 р), Т2 =1/ ωс2 . На ωс3 наклон изменяется на - 20 дб/дек и становится равным - 40 дб/дек, т. е. действует инерционное звено с k(p)=1/(1+Т3 р). На ωин1 наклон изменяется на - 20 дб/дек и становится равным - 60 дб/дек, т. е. действует инерционное звено с k(p)=1/(1+Тин1 р). На ωин2 наклон изменяется на - 20 дб/дек и становится равным - 80 дб/дек, т. е. действует инерционное звено с k(p)=1/(1+Тин2 р).

При построении ЛАХ разомкнутой системы использовались типовые линейные звенья, поэтому передаточная функция этой системы может быть записана как совокупность таких звеньев.

,

где k=199

Т1 =1/ωс1 =1/5=0.2с,

Т2 =1/ωс2 =1/50=0.02с,

Т3 =1/ωс3 =1/333=0.003с,

Тин1 =7·10-4 с,

Тин2 =3·10-5 с.

Расчет АЧХ замкнутой системы

Амплитудно-частотная характеристика замкнутой системы связана с частотными характеристиками разомкнутой следующим соотношением:

АЧХ и ФЧХ разомкнутой системы можно найти двумя путями. Во-первых, по построенным J1AX и ЛФХ разомкнутой системы и, во-вторых, по комплексной частотной характеристике разомкнутой системы.

Первый способ: По ЛАХ находим значения Lp (ω) в диапазоне от 24 до 450рад/с, по ЛФХ находим значения φр (ω) в этом же диапазоне. Переходим от логарифмического коэффициента передачи к обычному

и строим АЧХ замкнутой системы по значениям Кз (ω)

ω 24 30 40 50 60 70 80 90 100 200 300 400 450
Lp (ω) 20 15 10 6 4 3 2 1 0 -6 -9 -15 -20
Кр (ω) 10 5.6 3.2 1.9 1.5 1.4 1.3 1.1 1 0.5 0.4 0.17 0.1
φр (ω) -140 -144 -143 -140 -140 -140 -135 -135 -135 -140 -153 -162 -171

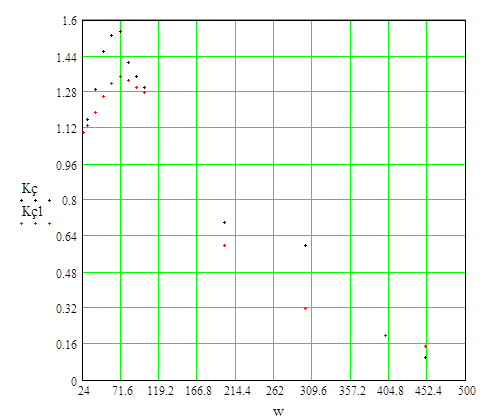

Кз (ω) 1.1 1.16 1.29 1.46 1.53 1.55 1.41 1.35 1.3 0.7 0.6 0.2 0.1

Второй способ: Подставим в передаточную функцию разомкнутой системы p=jω, получим комплексную частотную характеристику


её модуль будет равен:

ФЧХ

ω 24 30 40 50 60 70 80 90 100 200 300 400 450
Кр(ω) 9.2 6.2 3.9 2.8 2.1 1.7 1.4 1.2 1.1 0.44 0.25 0.16 0.13
φр(ω) -135.9 -136.5 -135.6 -134.2 -133 -132.2 -131.7 -131.6 -131.7 -140.5 -151.9 -162.2 -166.8
Кз (ω) 1.1 1.13 1.19 1.26 1.32 1.35 1.33 1.3 1.28 0.6 0.32 0.2 0.15


Генерирование независимых случайных процессов

1.Сформируем лицевую панель в соответствии с методическим указанием к лабораторной работе.

Далее в окне BlockDiagram добавим недостающие элементы: структуру ForLoop и создадим элемент гистограммы. После чего соединим все элементы надлежащим образом. Установим количество отсчетов равным 100 и запустим моделирование.

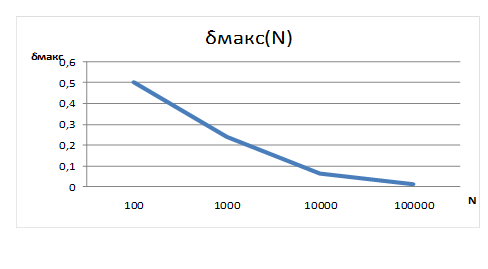

Произведем вычисление максимальной относительной ошибки вычисления вероятности для различного количества отсчетов N:

100,

1000,

10000,

100000

по следующей формуле: dмакс = |pi ni / N |макс / pi = | pi Nni |макс / pi N .

N=100

dмакс = | 10 –15|/ 10=0.5

N=1000

dмакс = | 100 –124|/ 100=0.24

N=10000

dмакс = | 1000 –945|/ 1000=0.065

N=100000

dмакс = | 10000 –10129|/ 10000=0.0129

Считается, что N(количество экспериментов) и m(количество разрядов) должны находить в следующем соотношении:

m = 3,3lgN + 1

Такая взаимосвязь объясняется тем, что при увеличении количества разрядов необходимо увеличивать количество отсчетов. Иначе гистограмма распределения будет изрезанной и не позволит судить о распределении случайной величины с хорошей точностью.

2.Генерирование случайной последовательности с законом распределения, отличным от равномерного, методом обратной функции.

Скопировали структуру ForLoop – генератор равномерно распределенной случайной последовательности. В переключателе вариантов установили “Нелинейное преобразование”. В образовавшееся пустое поле вставили скопированную структуру ForLoop. Внутри структуры ForLoopcобрали блок-схему программы по формуле u = s(-2ln(1 - x ))1/2 .

Установили значение параметра в соответствии с вариантом – 0.5 и количество отсчетов – 1000.

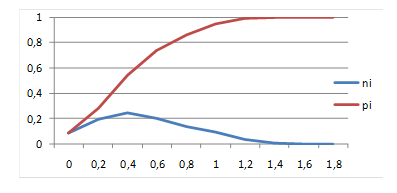

Запустили моделирование. Составим таблицу зависимости ni (x), pi (x),:

x 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8
ni 87 194 243 198 137 90 38 9 2 2
pi 0.087 0.194 0.243 0.198 0.137 0.09 0.038 0.009 0.002 0.002
0.087 0.281 0.524 0.74 0.859 0.949 0.987 0.996 0.998 1

3.Генерирование случайных последовательностей сложением равномерно распределенных случайных последовательностей (количество складываемых случайных величин – от 2 до 6).

Добавим еще 6 вариантов: “Сумма двух равномерных”, “Сумма трех равномерных ”, “Сумма четырех равномерных ”, “Сумма пяти равномерных”, “Сумма шести равномерных ”, “Нормированная сумма шести равномерных”.

Для каждого варианта соберем соответствующие схемы в структуре Case.

1)Сумма двух равномерных:


2) Сумма трех равномерных

3)Сумма четырех равномерных

Полученные результаты объясняются тем, что происходит сложение первых и вторых моментов случайных величин. Т.е. при увеличении суммы на одно слагаемое мат ожидание увеличивается на 0.5 (значение мат. ожидания для равномерной случайной величины диапазона 0-1) и десперсия так же увеличивается на 1 (значение дисперсии для равномерной случайной величины диапазона 0-1).

4.Определение близости закона распределения нормированной суммы шести равномерно распределенных случайных величин к нормальному закону.

В окнах BlockDiagram и FrontPanel добавим новые элементы, необходимые для решения поставленной задачи:
