Курсовая работа: Расчет консольной фермы
Название: Расчет консольной фермы Раздел: Рефераты по строительству Тип: курсовая работа |
Исходные данныеУзел № 1 Группа материала: С375 Количество циклов нагружения:N=2∙106. Ферма нагружена в усилиями Р=4 кН, приложенных в узлах верхних поясов, и подвижной нагрузкой Q=30 кН перемещающейся по верхнему поясу между узлами 5 и 45. Расстояние между поясами h = 1,5 м, Расстояние между стойками в = 1,8 м, Пояса фермы выполнены из проката двутаврового профиля, раскосы и стойки выполнены из равнополочных уголков. Сопряжение решетки с поясами осуществляется с помощью косынок.

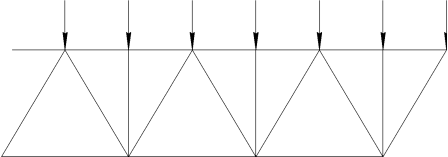

Рисунок 1- Расчетная схема консольной фермы Необходимо: 1. Рассчитать минимальные сечения стержней, входящих в узел 4 из условия статической прочности. 2. Рассчитать минимальные сечения стержней входящих в узел 4 из условия усталостной прочности. 3. Спроектировать сварное соединение крепления решетки к косынке. 4. Спроектировать сварное соединение крепления косынки к поясу. 1. РАСЧЕТ МИНИМАЛЬНЫХ СЕЧЕНИЙ СТЕРЖНЕЙ ИЗ УСЛОВИЯ СТАТИЧЕСКОЙ ПРОЧНОСТИ
1.1 РАСЧЕТ УСИЛИЙ В СТЕРЖНЯХ И РЕАКЦИЙ В ОПОРАХ Усилия в стержнях можно определить методом рассечения фермы. (Рисунок 2). Рассекаем между узлами 1’ и 2’. Отбрасываем левую часть. Заменяем соединения усилиями. Получим два уравнения равновесия момента.
Рисунок 2 – Рассеченная ферма ; ; . ; ; Сумма проекций всех сил на ось Y равна нулю: ; , где , получим . 1.2 РАСЧЕТ МИНИМАЛЬНЫХ СЕЧЕНИЙ СТЕРЖНЕЙ консольная ферма проектирование Расчет на прочность элементов, подверженных центральному растяжению или сжатию силой N, следует выполнять по формуле: откуда минимальное значение площади поперечного сечения : где gс - коэффициент условий работы, принимаемый равным 1. - расчетное сопротивление по пределу текучести; где - коэффициент надежности по материалу проката, принимаемый по табл. 2* СНиП II-23-81 (в соответствии с ГОСТ 27772-88): ; Для материала С375 МПа (табл. 51* СНиП II-23-81), откуда: МПа. Принимаем в соответствии табл. 51* СНиП II-23-81 Подставим усилия от стержней (1’2, 02, 1’2’) в формулу для нахождения площади поперечного сечения, получим: Для верхнего пояса (1’2’): Для нижнего пояса (02): Для раскоса (1’2): Для поясов возьмем большую площадь сечения. Прокат для верхних и нижних поясов берем одинаковые. Примем двутавр (ГОСТ 26020-83) №50 с F=100 см. Примем уголок (ГОСТ 8509-93) №6,3 (63´63´6) с F=7,28 см. Расчет на усталость следует производить по формуле smax /aRngn£1, где Rn =108 МПа– расчетное сопротивление усталости, принимаемое по табл. 33 СП 53-102 2004 в зависимости от временного сопротивления стали и групп элементов конструкций, приведенных в табл. Р.1 СП 53-102 2004 (в нашем случае конструкция относится к седьмой группе элементов); a — коэффициент, учитывающий количество циклов нагружений n, принимаемый при n ³ 3,9 · 106 равным a = 0,77 и вычисляемый при n < 3,9 · 106 по формулам: для групп элементов 1 и 2 a = 0,064 (n / 106)2 - 0,5 (n / 106) + 1,75 для групп элементов 3—8 a = 0,07 (n / 106)2 - 0,64 (n / 106) + 2,2. Для нашей конструции с n=2∙106 рассчитываем по второй формуле: a=0,07(n/106)2-0,64(n/106)+2,2=0,07(2∙106/106)2-0,64(2∙106/106)+2,2=1,2; gn – коэффициент, определяемый по табл. 33 СП 53-102 2004 в зависимости от вида напряженного состояния и коэффициента асимметрии напряжений r = Nmin/Nmax. При разнозначных напряжениях коэффициент асимметрии напряжений следует принимать со знаком "минус". Расчет наибольшего усилия проведен в пункте 1 (нагрузка Q смещена максимально вправо) Расчет минимального усилия Nmin (нагрузка Q смещена максимально влево – на узел 5’) :
Рис.3 ; ; . ; ; Сумма проекций всех сил на ось Y равна нулю: ; , где , получим . Рассчитаем на усталость верхний пояс: Коэффициент асимметрии напряжений ; Согласно табл. 34 СП 53-102 2004 при 0 < r £ 0,8 выбираем формулу для расчета коэффициента gn: Так же при расчете на выносливость должно выполняться условие: где Ru=480 МПа - расчетное сопротивление стали растяжению, сжатию, изгибу по временному сопротивлению (табл.В.5 СП 53-102 2004); -коэффициент надежности в расчетах по временному сопротивлению; Согласно Пункт 4* СНиП II-23-81 =1,3. 1,2∙108∙4,54≤480/1,3 588369 МПа, условие не выполнено. В формулу расчета на усталость подставим 369 МПа. smax=Nmax/A1’2’=3044400/ 10000 = 304МПа; 304 /369= 0,82 £ 1, условие выносливости выполняется. 3. ПРОЕКТИРОВАНИЕ КРЕПЛЕНИЯ РЕШЕТКИ К КОСЫНКЕ Рассчитаем крепление раскоса 21’ к косынке (рис. 4). В качестве способа сварки выберем ручную дуговую сварку по ГОСТ 5264-80, выберем электроды Э50А ГОСТ 9467-75 (табл.Г.1 СП 53-102 2004) для группы 1. Длину швов крепления уголков найдем из условия прочности углового шва: t’=N/(k∙b∙lw)≤Rw, где N – усилие в стержне (N=21’); k – катет шва, принимаем из условия kmax=0,9t=0,9∙6=5,4 мм и kmin=4 мм. Принимаем k=5мм; lw – длина шва; b - коэффициент для нахождения расчетной высоты шва, принимаем для расчета по Ме шва bf=0,7 и для расчета по зоне сплавления bz=1; Rw – расчетное сопротивление ме шва срезу, по металлу шва принимаем Rwf=215МПа (табл. Г.2 СП 53-102 2004), по металлу зоны сплавления Rwz=0,45∙Run=0,45*490=220 МПа. Максимальная длина углового шва lmax=85*k*b=85*5*0,7=297 мм. Минимальная длина шва Lmin=4k=4*5=20 мм, но не менее 40 мм. Расчет по металлу шва: Расчет по ме границы сплавления: Принимаем длину шва 319 мм, и найдем длины фланговых швов. Так как центр тяжести сечения уголка находится не посередине ширины элемента, то шов, расположенный ближе к центру тяжести, воспринимает большую нагрузку, чем шов, расположенный дальше от центра тяжести (см рис. 3). Считается, что усилия, приходящиеся на швы, будут обратно пропорциональны расстояниям их от центра тяжести сечения и могут быть получены по формулам, подставив значения в которые значения b=63 мм и =17,8мм, найдем :
Рис. 4 - Крепление решетки к косынке
Принимаем 4. ПРОЕКТИРОВАНИЕ КРЕПЛЕНИЯ КОСЫНКИ К ПОЯСУ Требуется рассчитать крепление косынки к поясу в узле 1’. Примем толщину косынки 8 мм. Максимальное значение катета: ; где –наименьшая толщина соединяемых элементов. Минимальное значение катета определим по табл. 35 СП 53-102 2004: k=4 мм, принимаем катет шва равным 8 мм. Сварные соединения с угловыми швами при действии продольной и поперечной сил следует рассчитывать на срез (условный) по двум сечениям: 1.По металлу шва 2.По границам зоны сплавления.
Рис. 5 SY=0 – следовательно усилия в раскосах должны быть разных знаков. SХ=0 – следовательно горизонтальные швы срезаются силой Т=N1cosa+N2cosa (формула 18.7, [2]), где N1=01’, N2=21’, a=590. Найдем усилие в стержне 01’: рассечем между узлами 0 и 1 (рис. 6), составим уравнение SY=0= –45Р – Q – 01’sina
Рис.6 01’= (–45Р – Q) / sina = (–45*4 – 30) / sin590= - 344993 H – знак “минус” для случая, когда вектор силы направлен в сторону, противоположную той, которая указана на рисунке 5. Т=240235*cos59 + 344993 cos59 = 301414 Н где - расчетная длина шва и N = Т. Для первого случая (сечение по металлу шва): Для второго случая (сечение по границам металла шва): Максимальная длина углового шва lmax=85*k*b=85*8*0,7=476 мм. Минимальная длина шва Lmin=4k=4*8=32 мм, но не менее 40 мм. Принимаем длину шва 250 мм. 5.ПРОЕКТИРОВАНИЕ СВАРНЫХ СТЫКОВ Произведем расчет стыкового соединения верхнего пояса (стык в стержне 1’2’). Соединение выполним при помощи накладок, изображенных на рисунке 7. Из условия прочности на растяжение найдем толщину накладок d: Ry ≥ N/A= 1’2’/(2(l2 + l3) d), где l3= 400 мм , l2 = 160 мм – ширины боковой и верхней накладок; приняты из габаритов двутавра и условия беспрепятственного доступа и проведения сварки. d≥ 1’2’/(2(l2 + l3) Ry) = 3044400/(2(400+160)345) = 7 мм, примем в = 8 мм. Зная толщину накладки, примем катет нахлесточного шва k = 8 мм. Примем сварку без разделки кромок, тип шва Н1. Далее найдем требуемую длину швов: lw ≥ N/(k∙b ∙Rw). Расчет по металлу границы сплавления: lw z≥ 3044400/(8∙1 ∙220) = 1729 мм. Расчет по металлу шва: lw f≥ 3044400/(8∙0,7 ∙215) = 2528 мм. Примем общую длину швов 2530 мм. Длину фланговых швов боковых и полочных накладок примем одинаковыми: (l1 - 50)/2= (lw - 2(l2 + l3))/8 = (2530 - 2(160 + 400))/8 »176 мм, примем lф = 180 мм. Длины всех швов удовлетворяют условиям: минимальная длина шва Lmin=4k=4*8=32 мм, но не менее 40 мм и максимальная длина шва Lmax= 85k bf = 85∙0,7∙8 = 476 мм. Размер нахлестки не должен быть меньше пяти толщин самого тонкого из свариваемых элементов: Lнахл min = 5*8 = 40 мм. Полученный результат (180 мм) удовлетворяет этому условию
Рисунок 7-Проектирование планки Между торцами стыкуемых элементов поясов ферм, перекрываемых планками, следует оставить зазор не менее 50 мм, для того чтобы уменьшить сварочные напряжения. |
