Введение

В связи с тем, что строительство сельских электрических сетей к настоящему времени можно считать практически завершенным, важнейшими задачами на современном этапе является обеспечение качества электроэнергии у сельских потребителей и бесперебойность их электроснабжения с наибольшей экономичностью.

Правила устройства электроустановок (ПУЭ) делят все потребители электрической энергии с точки зрения необходимости обеспечения надежности их электроснабжения на три категории. К первой относятся электроприемники, нарушение электроснабжения, которых влечет за собой опасность для жизни людей, наносит значительный ущерб народному хозяйству, вызывает повреждения оборудования, массовый брак продукции, расстройства сложных технологических процессов. По ПУЭ электроприемники первой категории должны обеспечиваться электроэнергией от двух независимых источников питания, и перерывы в их электроснабжении допускаются на время необходимое для автоматического включения резервного питания. Следует отметить, что при сравнительно небольших мощностях сельских потребителей первой категории в качестве резервного источника их питания вполне могут использоваться резервные электростанции.

Известно, что в любой, самой совершенной по качеству оборудования электрической системе в процессе ее эксплуатации неизбежно возникают различные повреждения. Причины аварии в электроустановках разнообразны, но чаще всего они возникают вследствие несвоевременного выявления и устранения дефектов оборудования, низкочастотного монтажа, низкого уровня эксплуатации. Часто аварии являются следствием влияния на электроустановки атмосферных перенапряжений.

Надежность электроснабжения характеризуется количеством и длительностью отключений и соответственно перерывами в подаче электроэнергии потребителям. Очевидно, что при современном уровне электрификации, вообще и сельского хозяйства в частности, перерывы в электроснабжении влекут за собой определенные потери в производстве и наносят материальный ущерб.

Совершенствуя схему электроснабжения, а следовательно, увеличивая капитальные расходы на ее эксплуатацию, можно сокращать недоотпуск электроэнергии потребителям и соответственно уменьшать наносимый им материальный ущерб.

1 Хозяйственная деятельность предприятия и анализ схемы электроснабжения

1.1 Природно-экономические условия

СХП “Гарант ” села Борисова расположено в северной части Челябинской области, в 5 км от районного центра с. Кунашак и 98 км от областного центра г. Челябинска. Площадь землепользования составляет - 7230 га в том числе: с/х угодий-4982 га; из них: пашни-5011 га; сенокосы-730 га; пастбищ-823 га.

Сообщение между населёнными пунктами осуществляется по грунтовым дорогам и автодорогам областного значения. Общая численность населения СХП 650 чел. Национальный состав населения –татаро –башкиры.

1.2 Климат

Поселок расположен в умеренно-континентальной климатической зоне, которая характеризуется длительным периодом отрицательных температур и значительными колебаниями их в течении года. По многолетним данным метеостанции сумма эффективных температур выше +5 градусов составляет 13-25 дней. За год в среднем выпадает 480 мм осадков из них в период с температурой выше 10 градусов.

Господствующее направление ветров юго-западное и западное. Средняя температура самого холодного месяца- января составляет-15 градусов, самого тёплого - июля +18 градусов. Последние весенние заморозки прекращаются обычно в конце мая. Первые осенние заморозки начинаются обычно в середине сентября. Средняя продолжительность вегетационного периода 165 дней (стойловое содержание скота 210-215 дней). Устойчивый снежный покров наступает в конце ноября. Максимальная глубина промерзания почвы 79 см. Наибольшая толщина снежного покрова наблюдается в марте до 69 см. Полный сход снега наблюдается после 20 апреля.

1.3 Почвы

Большинство территории хозяйства занято дерново-подзолистыми почвами. Из других почв наибольшее распространение имеют дерново-карбонатные почвы, занимающие 19% площади. Менее распространенные являются дерново-луговые и лесостепные, удельный вес которых составляет около 2,5%. остальная площадь занята почвами крутых склонов, заболоченных мест. По механическому составу в районе преобладают тяжело и средне - суглинистые почвы, их удельный вес составляет 75%.

1.4 Специализация

Будущее направление СХП - молочно-мясное животноводство. Картофелеводство, овощеводство развиты слабо. В целом сложившееся специализация отвечает природным и экономическим условиям района и подлежит дальнейшему развитию в сторону большего увеличения производства молока, овощей и картофеля.

1.5 Анализ хозяйственной деятельности

Таблица 1.1–Структура денежной выручки предприятия

Отрасли, 2004 г . 2005 г . 2006 г .
продукты тыс. руб. % Тыс. руб. % тыс. руб. %
Растениеводство
всего: 22064 6,41 39929 3,80 144426 4,93
в том числе:
зерновые 15839 4,60 23889 2,27 56967 1,94
картофель 4738 1,38 1243 0,12 1973 0,07
овощи 229 0,07 13014 1,24 605 0,02
Животноводство
всего: 261600 76,03 638897 60,83 2416618 82,43
в том числе:
молоко 48767 14,17 151673 14,44 689782 23,53
КРС 29748 8,65 42515 4,05 309649 10,56
свиньи 181965 52,89 443766 42,25 865999 29,54
Прочая продукция 60400 17,55 371416 35,36 370621 12,64
Всего по хозяйству 344064 100,00 1050242 100,00 2931665 100,00

Денежную выручку хозяйство получает в основном от реализации продукции животноводства. Денежная выручка которой в среднем составляет 73,1 %. Растениеводство дает лишь 5 % денежной выручки. Главный товарный продукт – мясо свиней, он дает в среднем 41,6 % денежной выручки, на втором месте денежная выручка от реализации молока. Она составляет в среднем – 17,4 %. На третьем месте выручка от продажи мяса КРС. Она составляет в среднем – 7,8 %. Следовательно СХП «Гарант» имеет мясо-молочное направление с производством зерна для собственных нужд.

Таблица 1.2–Экономические результаты производства основных товарных продуктов

2004 г . 2005 г . 2006 г .
Отрасли, продукты Денежная выручка, тыс. руб. Себесто-имость, тыс. руб. Прибыль, убыток, тыс. руб. Денежная выручка, тыс. руб. Себесто-имость, тыс. руб. Прибыль, убыток, тыс. руб. Денежная выручка, тыс. руб. Себесто-имость, тыс. руб. Прибыль, убыток, тыс. руб.
Растениеводство
всего: 22064 15782 6282 39929 47683 -7754 144426 178766 -34340
в том числе:
зерновые 15839 10596 5243 23889 29778 -5889 56967 86223 -29256
картофель 4738 3315 1423 1243 1363 -120 1973 2133 -160
овощи 229 252 -23 13014 13726 -712 605 689 -84
Животноводство
всего: 261600 197006 64594 638897 588311 50586 2416618 2898506 -481888
в том числе:
молоко 48767 60570 -11803 151673 192524 -40851 689782 744857 -55075
мясо КРС 29748 27235 2513 42515 65833 -23318 309649 541477 -231828
свиньи 181965 108538 73427 443766 329652 114114 865999 772310 93689
Прочая продукция 60400 67383 -6983 371416 356755 14661 370621 357603 13018
Всего по хозяйству 344064 280171 63893 1050242 992749 57493 2931665 3434875 -503210

СХП «Гарант» является убыточным. Можно сказать, что в растениеводстве рентабельность зависит прежде всего от природных условий.

В животноводстве СХП основную прибыль получает от реализации мяса свиней. Это единственный продукт который постоянно приносит прибыль, в то время как другие продуты производятся с убытками.

Таблица 1.3–Структура земельного фонда и оценка качества сельскохозяйственных угодий

Наименование земель, угодий Код 2004 г . 2005 г . 2006 г .
Общая земельная площадь, га 0870 13480 13254 21410
Всего сельскохозяйственных угодий, га 0880 10415 10189 16507
в том числе:
пашня, га 0881 9465 9444 14863
сенокосы, га 0882
пастбища, га 0883 950 745 1644
Наличие орошаемых земель, га 0930 126 126 515
Наличие осушенных земель, га 0940

В результате укрупнения СХП в 2006 году общая земельная площадь увеличилась на 8156 га. А сельскохозяйственные угодья – на 6318 га.

СХП интенсивно использует свои угодья, так как площадь пашни составляет высокую долю, равную 70 % всех угодий.

Таблица 1.4–Обеспеченность основными фондами и оборотными средствами

Показатели 2004 г . 2005 г . 2006 г .
Величина основных производственных фондов
Всего, тыс. руб.: 307013 6722017 45398794
на 100 га с.-х. угодий, тыс. руб.: 2277,54 50716,89 212044,81
Материальных оборотных средств
Всего, тыс. руб.: 249264 1247137 3416610
на 100 га с.-х. угодий, тыс. руб.: 1849,14 9409,51 15958,01

Величина основных производственных фондов и оборотных средств за анализируемый период в абсолютных показателях резко возрастает. Но это связано с инфляционными процессами в экономике, в результате чего была сделана переоценка.

Таблица 1.5–Структура энергетики хозяйства

2004 г . 2005 г . 2006 г .
Источники энергии физ. Ед. кВт % физ. ед. кВт % физ. ед. кВт %
Тракторы 94 16503 72,9 92 15604 71,3 148 25732 76,9
Комбайны 48 4320 19,1 48 4320 19,7 61 5490 16,4
Электродвигатели 354 1765 7,8 360 1795 8,2 468 2002 6,0
Электроустановки 116 57,5 0,3 125 170 0,8 150 225 0,7
Всего энергетических мощностей 612 22646 100,0 625 21889 100,0 827 33447 100,0
Потреблено электроэнергии, тыс. кВт.ч 7326 5823 6921
в том числе:
На производственные нужды, тыс. кВт.ч 7217 4712 5756
Приходится энергетических мощностей, кВт:
На 1 среднегодового работника 49,0 50,1 53,4
На 100 га с.-х. угодий 217,4 214,8 202,6
Приходится электроэнергии на 1 среднегодового работника, тыс. кВт.ч 15,9 13,3 11,1

Из таблицы 1.5 видно, что основная доля приходится на трактора и комбайны (92-93% всех мощностей хозяйства), электродвигатели и электроустановки составляют 7-8%, общее количество установок с течением времени в основном уменьшается. Что вызвано старением, выходом их из строя, недостатком средств –на их обновление.

Таблица 1.6–Урожайность и валовой сбор продукции растениеводства.

2004 г . 2005 г . 2006 г .
Культуры Урожай-ность, ц/га Валовой сбор, ц Урожай-ность, ц/га Валовой сбор, ц Урожай-ность, ц/га Валовой сбор, ц
Зерновые, всего 13,4 62295 9,1 44641 7 38755
в том числе:
озимые 13,4 4386
яровые 13,4 57902 9,1 44641 7 38755
Сено однолетних трав 2596
Сено многолетних трав 20,2 18989 9,8 11183 19344
Кукуруза на силос 185,3 121926 67,8 30335 107 35488
Подсолнечник 90 2700 128,8 24481 49 19920

Из таблиц 1.3 и 1.6 видно, что основную часть посевных площадей занимают зерновые культуры, за последний год их посевные площади увеличились. Тенденция к увеличению площадей под зерновые культуры объясняется уменьшением урожайности зерновых культур за последние годы.

Таблица 1.7– Динамика поголовья животных

2004 г . 2005 г . 2006 г .
Показатели голов. голов. голов.
Крупный рогатый скот
Всего: 1232 1182 2003
В том числе:
Коровы 423 378 686
из них молочного направления 423 378 686
быки – производители 4 4 4
нетели и телки старше 2 лет 88 84 178
Свиньи
Всего: 3525 2499 3143
В том числе основные свиноматки и хряки 822 804 482
из них основные свиноматки 701 622 406
Лошади
Всего: 110 95 131
в том числе взрослые 74 68 99
из них матки лошадей 35 27 32

В сравнении с 2003 годом общее поголовье крупного рогатого скота возросло. Это вызвано перераспределением кормовой базы и восстановление поголовья КРС на откорме, уменьшенного в 2005году в связи с интенсивной реализацией мяса КРС. В целом поголовье животных достаточно для промышленного производства мяса и молока.

Таблица 1.8–Валовой выход продукции и продуктивность животных

Показатели Един. изм. 2004 г . 2005 г . 2006 г .
Молоко, ц Ц 13329 11318 15535
Масса телят при рождении Ц 0,134 0,118 0,207
Приплод Гол 576 467 886
Прирост Ц 1432 1313 1368
Масса поросят при рождении Ц 0,098 0,081 0,068
Поросята отъемыши Гол 9617 8128 6534
Прирост поросят отъемышей Ц 994 995 791
Прирост Ц 2156 1494 1314

Из таблицы 1.8 видно, что прирост КРС уменьшается, масса новорожденных телят так же уменьшается. Валовой удой молока растет при увеличении поголовья дойного стада, такие отрицательные результаты могут быть связаны с ухудшением и уменьшением кормового рациона.

2. АНАЛИЗ СУЩЕСТВУЮЩЕЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

Линия электропередачи СХП «Гарант» введена в эксплуатацию в 1973 году. Схема электроснабжения приведена на рисунке 1.1. Общая протяжённость линии 24,5 км. Линии выполнены на железобетонных опорах, состояние опор на текущее время удовлетворительно. Используются провода марок А-50 и А-35. В линии используются изоляторы ШФ-10Г. В качестве секционирующих аппаратов установлены разъединители с ручным приводом. Анализ схемы электроснабжения произведем по следующим показателям:

- качеству напряжения;

- удельным показателям числа и длительности отключений;

Качество напряжения, определяемое уровнем напряжения на зажимах потребителей, не должно превышать допустимого значения. По данным Кунашакского РЭС количество и продолжительность отключений для проведения плановых ремонтов: 8 раз в год по 8 часов каждое отключение , что соответствует допустимым нормативам [1].

Схема внешнего электроснабжения потребителя обеспечена по 3 категории [1]. Наличие, мощность и место подключения собственных источников питания (дизель/ блокстанция):нет.

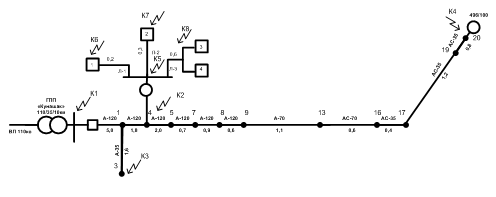

Существующая схема электроснабжения н.п.Борисова приведена на рис. 1.1.

рис. 1.1 Существующая схема электроснабжения н.п. Борисова

2.1 Расчет существующей электрической нагрузки

Расчетная нагрузка на шинах ТП определяется при помощи коэффициента одновременности, по данным нагрузки на вводе потребителей.

Определяется активная и реактивная нагрузки для дневного и вечернего максимумов.

n

Рд0  Рд i ;(2.1)

i=1

n

Рв0  Рв i ;(2.2)

i=1

n

Qд0  Qд i ;(2.3)

i=1

n

Qв0  Qв i ,(2.4)

i=1

гдеРд , Рв , Qд , Qв - расчетные дневная и вечерняя активные и реактивные нагрузки на участке линий;

Рд i , Рв i , Qд i , Qв i – нагрузки на вводе i-го потребителя;

к0 – коэффициент одновременности.

Если нагрузки однотипных потребителей отличаются по величине более чем в 4 раза, применение коэффициента одновременности в этом случае не рекомендуется, и расчетные нагрузки участков линий определяются по выражениям:


n-1

Рдд наиб +Рд i ;(2.5)

i=1

n-1

Рвв наиб +Рв i ;(2.6)

i=1

n-1

Qд =Qд наиб +Qд i ;(2.7)

i=1

n-1

Qв =Qв наиб +Qв i ,(2.8)

i=1

где Рд наиб - наибольшая дневная нагрузка из всех слагаемых нагрузок потребителей;

Рд i - добавка к наибольшей нагрузке от активной нагрузки i-го потребителя, определяемая по таблице суммирования [1], промежуточные значения находятся интерполяцией.

Дневная расчетная нагрузка ТП2719 получена следующим образом:

Рд д наиб +Рд i2 +Р1 +Р3 =336+220+62=618 кВт (2.5)

Результаты расчета с указанием потребителей приведены в таблице 2.1.

Таблица 2.1–Нагрузки на вводе потребителей ТП 2719
Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ГАРАЖИ ..

МАСТЕРСКИЕ ..

МТМ.

3

3

1

0.80

0.80

1.00

РдiPвi Рд Рв Qдi Qвi

120180

140 160

90 100

288

336

90

432

384

100

82

80

80

100

92

90

197

192

80

240

221

90

НАГРУЗКА ТП 618 501 394 469

Наружное освещение

НАГРУЗКА ТП

618

9

510

393.8 468.6

Расчет нагрузок для остальных ТП10/0.4 кВ производится аналогично и приведен в приведен в таблицах 2.2-2.16.

Таблица 2.2–Нагрузки на вводе потребителей ТП2520

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ФЕРМА ..

ПОМЕЩЕНИЕ УДАЛ..

2

1

0.85

1.00

Рдi Pвi Рд Рв Qдi Qвi

80 | 100136170

40 40 40 40

60

20

80

20

102

20

136

20

НАГРУЗКАТП 163 197 115 149

Наружное освещение

НАГРУЗКА ТП

163

4

201

114.5 148.5

Таблица 2.3–Нагрузки на вводе потребителей ТП2570

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ПУНКТ ПРИЕМА М..

ЦЕХ ПЕРЕРАБОТК..

СКЛАДЫ ..

1

2

5

1.00

0.85

0.75

Рдi | Pвi | Рд Рв Qдi Qвi

20 | 20 | 20

120 | 120 |204

15 15 56

20

204

56

10

90

10

10

90

10

10

153

38

10

153

38

НАГРУЗКА ТП 255 255 184 184

Наружное освещение

НАГРУЗКА ТП

255

5

230

183.6 183.6

Таблица 2.4–Нагрузки на вводе потребителей ТП2854

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ФЕРМА ..

ПРИЕМНЫЙ НАВОЗ..

КОРМОПРИГОТОВИТ

ВЕТПОМЕЩЕНИЕ ..

2

2

1

1

0.85

0.85

1.00

1.00

Рдi | Pвi Рд Рв Qдi Qвi

60 | 80

12 | 12

50 0

4 4

102

20

50

4

136

20

0

4

35

8

30

2

40

8

0

2

60

14

30

2

68

14

0

2

НАГРУЗКА ТП 151 151 88 77

Наружное освещение

НАГРУЗКА ТП

151

10

161

88.0 77.5

Таблица 2.5–Нагрузки на вводе потребителей ТП219

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ПИЛОРАМА ..

БАЛКА-ПОГРУЗЧИ..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

60

35

60

35

60

35

60

35

40

30

40

30

40

30

40

30

НАГРУЗКА ТП 83 83 59 59

Наружное освещение

НАГРУЗКА ТП

83

5

88

59.0 59.0

Таблица 2.6–Нагрузки на вводе потребителей ТП210

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

УЛИЦА ВОСТОЧНАЯ.

МЕДПУНКТ ..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

80

10

110

18

80

10

110

18

35

4

50

2

35

4

50

2

НАГРУЗКА ТП 86 121 37 51

Наружное освещение

НАГРУЗКА ТП

86

8

129

37.4 51.2

Таблица 2.7–Нагрузки на вводе потребителей ТП2519

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ФЕРМА ..

ПУНКТ ПРИГОТОВ..

НАСОСЫ ..

2

1

2

0.85

1.00

0.85

Рдi Pвi Рд Рв Qдi Qвi

50

20

20

60

0

20

85

20

34

102

0

34

30

15

15

35

0

15

51

15

26

60

0

26

НАГРУЗКА ТП 120 124 76 76

Наружное освещение

НАГРУЗКА ТП

120

6

130

76.3 75.6

Таблица 2.8–Нагрузки на вводе потребителей ТП211

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ЦЕХ ПРИЕМА ..

СУШКА ..

ЦЕХ ПЕРЕРАБОТК..

ПРЕССЫ ..

1

1

1

2

1.00

1.00

1.00

0.85

Рдi Pвi Рд Рв Qдi Qвi

40

80

150

85

0

15

10

0

40

80

150

145

0

15

10

0

35

65

120

60

0

5

0

0

35

65

120

102

0

5

0

0

НАГРУЗКА ТП 335 21 258 5

Наружное освещение

НАГРУЗКА ТП

335

4

25

257.7 5.0
Таблица 2.9–Нагрузки на вводе потребителей ТП209
Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

КОМПРЕССОР ..

НАСОСЫ ..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

25

20

25

20

25

20

25

20

15

15

15

15

15

15

15

15

НАГРУЗКА ТП 38 38 24 24

Наружное освещение

НАГРУЗКА ТП

38 38 24.2 24.2

Таблица 2.10–Нагрузки на вводе потребителей ТП2603

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ФЕРМЫ ..

НАСОСЫ ..

ХОЛОДИЛЬНИК ..

3

2

1

0.80

0.85

1.00

Рдi Pвi Рд Рв Qдi Qвi

50

15

10

60

15

10

120

26

10

144

26

10

25

10

8

30

10

8

60

17

8

72

17

8

НАГРУЗКА ТП 142 166 75 87

Наружное освещение

НАГРУЗКА ТП

142

10

176

75.3 87.3

Таблица 2.11–Нагрузки на вводе потребителей ТП2765

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ТРАНСПОРТЕРЫ ..

СУШКА ..

СКЛАДЫ ..

ВЕНТИЛЯЦИЯ ..

4

2

2

4

0.77

0.85

0.85

0.77

Рдi Pвi Рд Рв Qдi Qвi

20

50

35

40

20

50

35

40

62

85

60

124

62

85

60

124

12

38

20

35

12

38

20

35

37

65

34

109

37

65

34

109

НАГРУЗКА ТП 266 266 199 199

Наружное освещение

НАГРУЗКА ТП

266

12

278

199.2 199.2

Таблица 2.12–Нагрузки на вводе потребителей ТП2764

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

УЛ БАЙМУРЗИНА ..

СТОЛОВАЯ ..

БАНЯ ..

1

1

1

1.00

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

84

25

35

130

20

50

84

25

35

130

20

50

60

12

20

100

5

30

60

12

20

100

5

30

НАГРУЗКА ТП 123 177 80 122

Наружное освещение

НАГРУЗКА ТП

123

15

192

79.8 122.0

Таблица 2.13–Нагрузки на вводе потребителей ТП2637

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

ШКОЛА ..

ПРИЕМКА СТЕКЛО ТАРЫ ..

УЛ ПУШКИНА ..

УЛ ЛЕНИНА..

1

1

1

1

1.00

1.00

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

60

2

35

15

95

5

55

20

60

2

35

15

95

5

55

20

40

0

20

5

60

0

30

8

40

0

20

5

60

0

30

8

НАГРУЗКА ТП 93 148 56 84

Наружное освещение

НАГРУЗКА ТП

93

10

158

55.5 83.8

Таблица 2.14–Нагрузки на вводе потребителей ТП2638

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

УЛ СТЕПНАЯ Д.1-..

УЛ ГАГАРИНА Д.2..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

100

40

140

65

100

40

140

65

50

20

65

30

50

20

65

30

НАГРУЗКА ТП 127 185 63 84

Наружное освещение

НАГРУЗКА ТП

127

15

200

62.5 84.0

Таблица 2.15–Нагрузки на вводе потребителей ТП494

ДОМ КУЛЬТУРЫ ..

СПОРТЗАЛ ..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

35

10

55

18

35

10

55

18

15

5

20

8

15

5

20

8

НАГРУЗКА ТП 41 66 18 25

Наружное освещение

НАГРУЗКА ТП

41

4

70

18.0 24.8

Таблица 2.16–Нагрузки на вводе потребителей ТП496

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная

УЛ КОМСОМОЛЬСК..

ПРОДУКТОВЫЙ ..

1

1

1.00

1.00

Рдi Pвi Рд Рв Qдi Qвi

75

20

95

30

75

20

95

30

30

10

40

14

30

10

40

14

НАГРУЗКА ТП 88 114 36 49

Наружное освещение

НАГРУЗКА ТП

88

12

126

36.0 48.5

2.2 Проверка существующей ТП на систематические нагрузки

В таблице 2.17 приведем расчетную мощность на шинах ТП, номинальную мощность существующих ТП и коэффициент систематической нагрузки, который сравнивается с допустимой.

Таблица 2.17

№ ТП Sнтп Кс сущ Кс доп
2719 952,7856 900,7236 560 1,7 1,59
219 259,3296 325,2651 100 3,25 1,59
2570 408,7895 414,0781 315 1,31 1,59
2854 227,2027 232,5692 160 1,46 1,59
2520 132,3832 137,7325 100 1,38 1,59
Продолжение табл. 2.17
210 121,7081 180,3302 100 1,8 1,77
2519 184,6549 195,7612 100 1,95 1,59
211 549,6848 33,14363 250 2,2 1,59
209 58,42773 58,42773 10 5,8 1,59
2603 208,7664 255,2274 160 1,59 1,59
2765 431,8603 444,4498 250 1,78 1,59
2764 190,7459 295,7264 160 1,84 1,77
2637 141,1264 232,6237 160 1,46 1,77
2638 184,2976 282,0011 160 1,76 1,77
494 58,21039 96,62945 63 1,54 1,77
494 123,6026 175,7502 100 1,76 1,77

Для нормальной работы ТП необходимо выполнение условия

Кс < Кс доп .

Из анализа таблицы 2.17 мы можем определить ТП, реконструкция которых необходима. Сведем эти данные в таблицу 2.18

Таблица 2.18–Трансформаторные подстанции подлежащие реконструкции

№ ТП Sнтп Кс сущ Кс доп
2719 952,7856 900,7236 560 1,7 1,59
219 259,3296 325,2651 100 3,25 1,59
210 121,7081 180,3302 100 1,8 1,77
2519 184,6549 195,7612 100 1,95 1,59
211 549,6848 33,14363 250 2,2 1,59
209 58,42773 58,42773 10 5,8 1,59
2765 431,8603 444,4498 250 1,78 1,59
2764 190,7459 295,7264 160 1,84 1,77

2.3 Выводы и обоснование темы проекта

Данные из таблицы 2.18 показывают, что требуется заменить 8 трансформаторов.

Замена существующих ТП требует дополнительных затрат. С другой стороны, ожидаемая нагрузка не позволяет использования существующих ТП, де Ксс.доп .

Для снижения расчетной нагрузки можно рассмотреть мероприятия по снижению реактивной составляющей. В качестве этого мероприятия следует рассмотреть компенсацию реактивной мощности.

Компенсация реактивной мощности позволяет снизить полную расчетную нагрузку на шинах ТП, потери напряжения и энергии на ТП, а также повысить cos φ. Предлагаемые мероприятия, как правило, требуют меньше затрат, чем замена самих трансформаторов. Поэтому в дипломном проекте рассматриваем вариант компенсации реактивной мощности с последующей проверкой ТП.

3. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК С УЧЕТОМ ПЕРСПЕКТИВЫ РОСТА НАГРУЗОК

Ожидаемая нагрузка с учетом перспективы развития определяется по выражению:

Ррр.сущ Кр (3.1)

где Кр - коэффициент роста нагрузок.

Коэффициент роста нагрузок принимается из РУМ [8].

Согласно [8] Кр для существующих ТП принят в зависимости от вида нагрузки и расчетного года.

Для расчетного года ближайшей перспективы равной 5 лет для производственных и смешанных потребителей Кр =1.3.

Тогда для ТП №2719

Рд=618∙1.3=803 кВт (3.1)

Рв=510∙1.3=663 кВт

Существующие нагрузки на шинах рассмотренных ТП и результаты расчета с учетом перспективы роста нагрузок приведен в таблице 3.1.

Таблица 3.1–Расчет нагрузок с учетом перспективы роста

№ ТП Без учета роста нагрузок С учетом роста
Рд Рв Рд Рв
2719 618 510 394 469 803,4 663 512,2 609,7
219 163 201 115 149 211,9 261,3 149,5 193,7
2570 255 260 184 184 331,5 338 239,2 239,2
2854 151 161 88 78 196,3 209,3 114,4 101,4
2520 83 88 59 59 107,9 114,4 76,7 76,7
210 86 129 37 51 111,8 167,7 48,1 66,3
2519 120 130 76 76 156 169 98,8 98,8
211 335 25 258 5 435,5 32,5 335,4 6,5
209 38 38 24 24 49,4 49,4 31,2 31,2
2603 142 176 75 87 184,6 228,8 97,5 113,1
2765 266 278 199 199 345,8 361,4 258,7 258,7
2764 123 192 80 122 159,9 249,6 104 158,6
2637 93 158 56 84 120,9 205,4 72,8 109,2
2638 127 200 63 84 165,1 260 81,9 109,2
494 41 70 18 25 53,3 91 23,4 32,5
496 88 126 36 49 114,4 163,8 46,8 63,7

4. КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ

При естественном коэффициенте мощности линии или ТП меньше 0,95 рекомендуется компенсация реактивной мощности [3].

По естественному коэффициенту мощности [1] определяется, где и когда необходима компенсация.

Определяется величина реактивной мощности Qк , которую необходимо компенсировать до cosj=0,95 по выражению [3].

Qк = Qест - 0,33Р , (4.1.)

где Qест - естественная (до компенсации) реактивная мощность. Для ТП 2719,

Qк д =512 - 0,33 × 803=247 квар;

Qк в =610 - 0,33 × 663=391 квар.

Выбирается мощность конденсаторных батарей QБк , при этом перекомпенсация не рекомендуется:

Qк ≤QБк ≤Qест . (4.2.)

Номинальные мощности конденсаторных батарей на напряжение 0,38 кВ, квар следующие: 20, 25, 30, 40, 50, 75, 100, 125, 150 и т.д. Есть БК номинальная мощность которых, отличается от перечисленных; рекомендуется устанавливать БК, если QБк ≥25 квар [3].

Батарею конденсаторов лучше выбирать одной и той же для дневного и вечернего максимумов. Если это сделать не удается, то выбирают две батареи (иногда больше), причем в один максимум они включены обе, в другой — только одна.

Для ТП 2719 можно выбрать QБк =500 квар.

Определяется нескомпенсированная реактивная мощность:

Q=Qест - QБк (4.3.)

Для ТП2719

Qд = Qест - QБк =512-500=12 квар;

Qв = Qест в - QБк =610-500=110 квар.

Рассчитывается полная нагрузка трансформаторных подстанций с учетом компенсации:

S=Ú Р2 + Q2 (4.4.)

Для ТП 2719


Sд =Ú 8032 +122 =803 кВА; Sв =Ú 6632 +1102 =672 кВА

Коэффициенты мощности после компенсации определяются по выражениям :

Для ТП 2719

cosjд =803/803=1; cosjв =663/672==0,987 .

Данные по компенсации реактивной мощности сводятся в табл. 4.1.


Таблица 4.1–Сводные данные по компенсации реактивной мощности

№ ТП Расчетная мощность, квар
естественная для компенсации БК расчетная
Qест д Qест в Qк д Qк в QБк д QБк в Qд Qв
2719 512,2 609,7 247 391 500 500 12 110
219 149,5 193,7 80 107 100 100+50 50 44
2570 239,2 239,2 130 128 200 200 39 39
2854 114,4 101,4 50 32 100 100 14 1
2520 76,7 76,7 41 39 75 75 2 2
2207 48,1 66,3 11 11 30 30+20 18 16
2519 98,8 98,8 47 43 75 75 24 24
211 335,4 6,5 192 4,2 30 0 35 7
209 31,2 31,2 15 15 25 25 6 6
2603 97,5 113,1 37 38 75 75+25 23 13
2765 258,7 258,7 145 139 200 200 59 59
2764 104 158,6 51 76 100 100+50 4 9
2637 72,8 109,2 33 41 50 50+50 23 9
2638 81,9 109,2 27 23 75 75+25 7 9
494 23,4 32,5 6 3 20 20 3 13
496 46,8 63,7 9 10 30 30+20 17 14

5. ПРОВЕРКА И ВЫБОР ТРАНСФОРМАТОРА 10/0,4 кВ

Номинальная мощность трансформаторов 10/0,4 кВ выбирается по экономическим интервалам нагрузок [4], в зависимости от шифра нагрузки, расчетной полной мощности, среднесуточной температуры охлаждающего воздуха, наличия автономных источников для обеспечения нормативных уровней надежности электроснабжения сельскохозяйственных потребителей [5].

Выбор установленной мощности трансформаторов одно и двух трансформаторных подстанций производится по условиям их работы, в нормальном режиме исходя из условия [4]:

(5.1.)

где Sр – расчетная нагрузка подстанции, кВА;

n – количество трансформаторов проектируемой подстанции определяется в соответствии [5];

Sэк min , Sэк max – соответственно, минимальная и максимальная границы экономического интервала нагрузки трансформатора принятой номинальной мощности, в зависимости от зоны сооружения подстанции и вида нагрузки потребителей [4].

Принятые по [4] номинальные мощности трансформаторов проверяются по условиям их работы в нормальном режиме эксплуатации – по допустимым систематическим нагрузкам, а в послеаварийном режиме - по допустимым аварийным перегрузкам.

Для нормального режима эксплуатации подстанции номинальные мощности трансформаторов проверяются по условию [4]:


(5.2.)

где кс – коэффициент допустимой систематической нагрузки трансформатора для значений среднесуточных температур расчетного сезона υвт .

Если значения среднесуточной температуры воздуха расчетного сезона отличен от υвт [4], то коэффициенты допустимых систематических нагрузок трансформаторов рассчитываются по формуле:

кс = кст - ( υв - υвт ), (5.3.)

где  - расчетный температурный градиент, 1/0 С;

кст – табличное значение коэффициента допустимой систематической нагрузки, соответствующее среднесуточной температуре расчетного сезона. При среднесуточной температуре зимнего сезона меньше –150 С кст определяется для υв =-150 С.

Данные по выбору трансформаторных подстанций сведем в таблицу 5.1.

Рекомендуемые конденсаторные позволяют снизить расчетную нагрузку на шинах ТП. В результате проведенных мероприятий удалось снизить потребную мощность ТП.

После компенсации реактивной мощности требуется замена всего шести трансформаторов вместо восьми. При этом мощность заменяемых трансформаторов на ступень меньше, чем до компенсации.

Таблица 5.1–Технические данные трансформаторных подстанций 10/0,4 кВ

№ ТП Sрасч , кВА Тип Sт ном , кВА Uвн ном , кВ Uнн ном , кВ Рх , кВт Рк , кВт

Uк ,

%

ПБВ,

%

2719 803 ТМ 630 10 0,4 1,56 7,6 4,5 ±2х2,5
219 265 ТМ 250 10 0,4 0,82 4,2 4,5 ±2х2,5
2570 340 ТМ 250 10 0,4 0,82 4,2 4,5 ±2х2,5
2854 209 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
2520 114 ТМ 100 10 0,4 0,365 2,27 4,5 ±2х2,5
210 168 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
2519 171 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
211 437 ТМ 400 10 0,4 1,05 5,5 4,5 ±2х2,5
209 49,8 ТМ 40 10 0,4 0,19 1,00 4,5 ±2х2,5
2603 229 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
2765 366 ТМ 250 10 0,4 0,82 4,2 4,5 ±2х2,5
2764 250 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
2637 206 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
2638 260 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5
494 92 ТМ 63 10 0,4 0,265 1,47 4,5 ±2х2,5
496 164 ТМ 160 10 0,4 0,565 2,65 4,5 ±2х2,5

6. ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ ВЛ-10 кВ

Электрический расчет воздушных линий ВЛ производится с целью выбора марки и сечения проводов и определения потерь напряжения и энергии. Для существующих ВЛ 10 кВ производится проверка сечения проводов по нагреву, потере напряжения при ожидаемом росте нагрузок. Производится расчет ожидаемой потери электроэнергии. Рекомендуется следующий порядок расчета.

Записываются в таблицу 6.1 номера и длины участков линии. Подсчитываются суммы активных и реактивных мощностей потребительских ТП, находящихся за расчетным участком. По количеству трансформаторов за участком выбирается коэффициент одновременности [1] и определяется расчетная нагрузка на участках ВЛ 10 кВ. По расчетной мощности определяются токи на участках сети 10 кВ.

Таблица 6.1–Электрический расчет ВЛ 10 кВ

Участ

Длин

км

∑Pд

кВт

∑Pв

кВт

∑Qд

кВАр

∑Qв

кВАр

n Ko

кВт

кВт

кВАр

кВАр

кВА

кВА

Iд,

А

Iв,

А

19-20

17-19

17-18

16-17

13-16

13-14

14-15

9-13

9-10

10-11

11-12

8-9

7-8

6-7

5-6

4-5

1-4

1-2

2-3

0-1

0.8

1.2

0.5

0.4

0.6

1.5

0.9

1.1

1.3

0.9

0.8

0.6

0.9

0.7

0.8

2.0

1.8

1.6

1.1

5.0

114

168

165

333

454

506

160

959

390

205

49

1349

1461

1569

767

2336

2532

1015

212

3837

164

255

260

515

720

611

250

1331

447

218

49

1778

1946

2061

371

2431

2640

924

261

3828

17

20

7

27

50

63

4

113

53

30

6

165

183

185

75

260

274

62

50

370

14

26

9

35

45

67

9

112

43

30

6

155

171

173

46

219

220

153

44

455

1

2

1

3

4

2

1

6

3

2

1

9

10

11

2

13

14

2

1

17

1.00

0.90

1.00

0.85

0.82

0.90

1.00

0.79

0.85

0.90

1.00

0.76

0.75

0.70

0.90

0.70

0.70

0.90

1.00

0.70

114

151

165

283

374

455

160

758

332

185

49

1026

1096

1098

690

1635

1773

914

212

2686

164

229

260

438

594

550

250

1052

380

197

49

1352

1460

1442

333

1702

1848

832

261

2679

17

18

7

23

41

56

4

89

45

27

6

125

137

129

67

182

192

56

50

259

14

24

9

30

37

61

9

88

37

27

6

118

128

121

41

153

154

138

44

318

116

152

165

284

377

459

160

763

334

187

50

1033

1104

1106

694

1645

1783

915

218

2698

164

231

260

439

595

553

250

1055

382

198

50

1357

1465

1447

336

1709

1855

843

265

2698

6,68

8,78

9,54

16,39

21,74

26,48

9,23

44,06

19,31

10,79

2,87

59,65

63,77

63,85

40,04

94,99

102,94

52,85

12,56

145,78

9,49

13,31

15,02

25,32

34,37

31,94

14,42

60,93

22,05

11,45

2,87

78,33

84,59

83,57

19,40

98,64

107,08

48,68

15,30

145,78

Проверка существующей сети

Проверка по нагреву осуществляется по условию

Iдоп > Iраб (6.1)

Потери напряжения на участках сети определяются :

(6.2)

где r0 и х0 –удельные активное и реактивное сопротивление провода, ом/км;

Р и Q – активная и реактивная мощности на участке линии 10 кВ.

l–длина участка, км.

Потери напряжения на участках сети определяем как потери напряжения от начала линии до конца рассматриваемого участка.

Потери электрической энергии на участке

(6.3)

Результаты расчета сведены в таблицу 6.2.

Сравнительный анализ данных показывает, что существующие сечения проводов проходят по нагреву, максимальные потери напряжения от ГПП до конца участка 20-21 составляют 16,17%.

Согласно норм технологического проектирования в сетях 10 кВ допускается потери напряжения до 10%. Поэтому необходимо выбирать сечение проводов, обеспечивающее нормативные показатели.

Существующие сечения проводов допускают потери электрической энергии 233789кВт. ч.

Таблица 6.2–Проверка существующих сетей 10 кВ с учетом перспективы роста нагрузок

Участок Существующий провод Допустимый ток Потери напряжения на участке, % Потери напряжения от ГПП до конца участка, % Потери энергии, кВт.ч/год

19-20

17-19

17-18

16-17

13-16

13-14

14-15

9-13

9-10

10-11

11-12

8-9

7-8

6-7

5-6

4-5

1-4

1-2

2-3

0-1

АС35

АС35

АС35

АС35

АС35

АС35

А-50

АС35

АС35

ПС-25

А-50

А-50

А-50

А-50

А-50

А-50

А-50

А-35

А-35

А-50

170

170

170

170

170

170

215

170

170

150

215

215

215

215

215

215

215

170

170

215

0.08

0.15

0.07

0.09

0.18

0.56

0.11

0.53

0.36

0.14

0.05

0.39

0.63

0.49

0.35

2.07

2.02

0.51

0.20

8.44

0.11

0.22

0.10

0.14

0.28

0.67

0.18

0.72

0.40

0.15

0.05

0.51

0.82

0.63

0.17

2.13

2.07

0.49

0.24

8.54

15,07

14,99

14,91

14,84

14,75

15,13

15,24

14,57

14,4

14,54

14,59

14,04

13,65

13,02

12,88

12,53

10,46

9,75

9,95

8,44

16,17

16,06

15,94

15,84

15,7

16,09

16,27

15,42

15,1

15,25

15,3

14,7

14,19

13,37

12,91

12,74

10,61

9,8

10,04

8,54

334

986

549

1279

3534

7630

868

15956

3107

548

25

14384

25165

19100

5012

36040

40636

9976

1253

47407

ВСЕГО 233789

Выбор сечения проводов ВЛ 10 кВ

Сечение проводов выбирается по экономическим интервалам нагрузки с учетом надежности [5]. По Fрасч принимается ближайшее стандартное сечение провода.

В целях удобства монтажа в линии обычно монтируются не более трех марок проводов. Минимально допустимые сечения сталеалюминевых проводов ВЛ 10 кВ по условиям механической прочности должны быть в районах с нормативной толщиной стенки гололеда до 10 мм-35мм2 , 15-20 мм-50 мм2 и более 20-70 мм2 . Сечение сталеалюминевых проводов на магистрали ВЛ 10 кВ должно быть не менее 70 мм2 [5].

Выбранное сечение проводов проверяется по допустимому нагреву [2].

Iдоп ≥Iр max (6.4)


Для выбранных проводов выписываются сопротивления 1 км: активное г0 и индуктивное х0 ; для определения х0 необходимо принять среднее геометрическое расстояние между проводами (для ВЛ 10 кВ чаще всего принимают Дср ≈1500 мм). Данные по проводам сводятся в табл. 6.3.

Таблица 6.3–Выбор сечения проводов, потерь напряжения и энергии в ВЛ10 кВ с учетом роста нагрузок

Участок Потери напря жения ΔU, % Потери напряжения от ГПП до конца участка, %

Провод

Потери

энергии

ΔWл

кВт*ч

ΔUд ΔUв днем вечером

19-20

17-19

17-18

16-17

13-16

13-14

14-15

9-13

9-10

10-11

11-12

8-9

7-8

6-7

5-6

4-5

1-4

1-2

2-3

0-1

0.08

0.15

0.07

0.07

0.10

0.32

0.11

0.29

0.20

0.14

0.03

0.18

0.29

0.22

0.25

0.93

0.91

0.21

0.20

3.77

0.11

0.22

0.10

0.11

0.16

0.38

0.18

0.39

0.22

0.15

0.03

0.22

0.36

0.28

0.12

0.95

0.92

0.21

0.24

3.86

6,99

6,91

6,83

6,76

6,69

6,91

7,02

6,59

6,5

6,64

6,67

6,3

6,12

5,83

5,86

5,61

4,68

4,31

4,51

3,77

7,58

7,47

7,35

7,25

7,14

7,36

7,54

6,98

6,81

6,96

6,99

6,59

6,37

6,01

5,85

5,73

4,78

4,41

4,65

3,86

АС35

АС35

АС35

А 70

А 70

А 70

АС35

А 70

А 70

АС35

А 35

А 120

А 120

А 120

А 70

А 120

А 120

А 70

А 35

А 120

334

986

549

979

1920

4146

868

7542

1688

548

17

8120

8436

8523

3556

9012

9562

3936

1253

17369

Всего 89344

По выбранному сечению провода рассчитываются потери напряжения на участках от ГПП до конца расчетного участка, потери электроэнергии на участке и всего по линии 10 кВ.

Потери напряжения на участке 0-1:


Потери электроэнергии на участке 0-1:

кВт.ч/год.

Результаты для остальных участков приведены в таблице 6.3.

Проведенные расчеты ВЛ 10 кВ требуют реконструкции линии. При этом необходимо заменить сечение проводов практически на всех участках сети. Данная реконструкция позволяет обеспечить надежность сети по механической прочности, по нагреву. При этом максимальные потери напряжения составляют 7,86%, что меньше допустимых 10%. Также ожидается снижение потери электрической энергии до 89344 квт.ч, что составляет 38% от существующих.

7. РАЗРАБОТКА РАЦИОНАЛЬНОЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ 0.38 Кв

Рисунок 1.2 РАЗРАБОТКА РАЦИОНАЛЬНОЙ СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ 0.38 Кв

Таблица 7.1 – Определение нагрузок линий 0,38 кВ и ТП 2854

Потpебитель Кол-во Ко Активная нагp.,кВт Реактивная нагp.,кВАp
на вводе pасчетная на вводе pасчетная
Л1 1.ФЕРМА

2

2

1

1

0.85

0.85

1.00

1.00

Рдi | Pвi Рд Рв Qдi Qвi
Л2

2.ПРИЕМНЫЙ НАВОЗ..

60 | 80

12 | 12

50 0

4 4

102

20

50

4

136

20

0

4

35

8

30

2

40

8

0

2

60

14

30

2

68

14

0

2

Л3

3.КОРМОПРИГОТОВИТЕЛЬНАЯ.

4.ВЕТПОМЕЩЕНИЕ ..

НАГРУЗКА ТП 151 151 88 77

Наружное освещение

НАГРУЗКА ТП

151

10

161

88.0 77.5

7.1 Определение допустимой потери напряжения

Для оценки качества напряжения у потребителей составляется таблица отклонений напряжения (табл. 7.1). Таблица составляется для ближайшей и удаленной трансформаторных подстанций. Удаленной считается ТП, потери напряжения до которой от ГПП имеют наибольшую величину. Из таблицы выясняется, есть ли необходимость в применении дополнительных технических средств для поддержания напряжения у потребителей в допустимых пределах.

Отклонение напряжения в любой точке электропередачи:

n n

Ut %=Ui + Ui , (7.1.1)

i=1 i=1

где Ui – сумма надбавок от ГПП до рассматриваемой точки с учетом знака, %;

n

Ui - сумма потерь напряжения от ГПП до рассматриваемой

i =1

точки ,%.

В качестве минимальной нагрузки рассматривается режим 25 %-й нагрузки, при которой потери напряжения принимаются равными 1/4 части максимальных потерь.

В потребительских трансформаторах рассчитываются потери напряжения, %:

(7.1.2)

где Р и Q – активная и реактивная мощности, протекающие через трансформатор (дневные и вечерние), полная мощность которых наибольшая;

Uт ном - номинальное напряжение трансформатора (обмотки высшего напряжения);

Rт и хт – активное и индуктивное сопротивления трансформатора.

(7.1.3)

(7.1.4)

где Sт ном – номинальная мощность трансформатора, ВА;

Uр % - составляющая потери напряжения в реактивных сопротивления, определяемая через Uк по выражению:

(7.1.5)

Регулируемая надбавка ПБВ трансформатора подбирается таким образом, чтобы отклонение напряжения U25 ш 0,4 на шинах 0,4 кВ не выходило за допустимые пределы: +5 %) – для потребителей I и II* категорий надежности, и +7,5% для потребителей II и III категорий надежности.

После выбора регулируемой надбавки можно определить допустимые потери напряжения в ВЛ 0,38 кВ (по абсолютной величине), которая определяется как разница между отклонением напряжения на шинах 0,4 кВ в 100 %-ном режиме и допустимым отклонением напряжения у потребителя:

U доп =U100 ш 0,4 - U100 доп (7.1.6)

Эта потеря распределяется на две части. Одна часть U′′ =2,0% оставляется, согласно ПУЭ [7], на линию внутри помещений, другая — на наружную линию (в примере Uдоп =5,96%), по которой рассчитываются все наружные линии 0,38 кВ, отходящие от ТП 1. при этом для каждой линии 0,38 кВ должно соблюдаться условие:

Uфакт ≤Uдоп (7.1.7)

Величина Uдоп влияет на выбор сечения провода ВЛ 0,38 кВ: чем большеUдоп , тем меньше сечение провода.

Рекомендуется устанавливать Uдоп > 6 %. При невыполнении этого условия предлагаются следующие технические мероприятия:

― уменьшить U′′ до 1...0.6 %, если линии внутри помещении небольшой длины (например, к линии подключены жилые дома);

― увеличить сечение проводов на некоторых участках ВЛ 10 кВ.

― установить продольно-емкостную компенсацию реактивного сопротивления;

― предусмотреть замену на ГПП трансформатора с ПБВ на трансформатор с РПН и с помощью последнего создать на шинах 110 (35) кВ режим встречного регулирования напряжения.

В практике принятие технических мероприятий обычно рассматривается в указанной последовательности, окончательное решение принимается после технико-экономического сравнения вариантов.

Для ближайшего ТП предлагается установить регулируемую надбавку –2,5%, а для удаленной ТП надбавку 0%. Для остальных ТП регулируемые надбавки выбираются в пределах 0 или –2.5%.

При заполнении таблицы 7.1 используем следующие данные:

Отклонение напряжения на шинах ГПП- из исходных данных;

Потери в линии 10 кВ – из таблицы 5.1;

Потери в трансформаторах 10/0,4 кВ – по формулам (7.1.2)…(7.1.5).

Потери напряжения в ТП 2854:


(7.1.5)

Ом (7.1.3)

Ом (7.1.4)

(7.1.2)

Таблица 7.1–Таблица отклонения напряжения

Элемент электропередачи Величина

Ближайшая

ТП 10/0,4

Удаленная

ТП 10/0,4

нагрузка, %
100 25 100 25
Шины 10 кВ ГПП Uш 10 +7 0 +7 0
Линия 10 кВ U10 -4,2 -1,06 -7,58 -1,9
Трансформатор 10/0,4:
потеря напряжения Uт -2,3 -0,58 -2,08 -0,52
надбавка конструктивная Uт +5 +5 +5 +5
надбавка регулируемая Uт -2,5 -2,5 0 0
Шины 0,4 кВ Uш 0,4 +2,96 +0,86 +2,34 +2,58
Линия 0,38 кВ:: U/ -7,96 -9,84
наружная часть Uдоп -5,96 -7,84
внутренняя часть U// -2 -2
Удаленный потребитель Uдоп -5 +5 -7,5 +7,5

7.2 Конструктивное выполнение линий 0,38 и ТП 10/0,4кВ

Концевые опоры устанавливаются в начале ВЛ и вблизи всех потребительских ТП. Угловые опоры устанавливаются в точках поворота и подсоединения ВЛ. Выбираем угловые опоры анкерного типа..

Промежуточные опоры устанавливаем на прямых участках трассы. Крепление проводов к штыревым изоляторами при помощи проволочной вязки. Количество опор выбираем в зависимости от длины линии и пролета.

Данные выбираем по приложению 5, [2].

Для провода А 95длина пролета - 60 м;

Длина линии - 200 м;

Для провода АС 25 длина пролета - 95 м;

Длина линии - 300 м;

Для провода АС 25;

Длина линии - 60 м;

Линия 0.38 кВ (ТП-2854)

Концевые опоры – тип КАа 4 шт.

Угловые опоры – тип ААа – 1 шт.

Промежуточные опоры – тип ППа – 2

Длина полета Lпр – 35 м.

Количество промежуточных опор:

Линия Л1: N = Lл1 /Lпр =20/35 =1 шт.

Линия Л2: N = Lл2 /Lпр =30/35 = 1 шт.

Линия Л3: N = Lл3 /Lпр = 60/35 =2 шт.

Всего промежуточных опор 15 шт.

Изоляторы фарфоровые типа ТФ – 20 (по 5 штук на опору)

Для крепления изоляторов используем крюки.

Выбираем трансформаторную подстанцию для ТП 2854

Тип КТП – 160 10/0.4 – У1

Основные технические характеристики:

Uном. вн = 10 Кв

Iном = 7,5

Iном Л1 = 231 А

Iном Л2 = 37 А

Iном Л3 = 95 А

Схема предусматривает линию централизованного уличного освещения.

Вводы ВН и НН – воздушные. Габаритные размеры КТП не более 1300×1300×2740 мм. Масса КТП не более 1500 кг.

7.3 Электрический расчет линий напряжением 0,38 кВ

Выбор проводов производим по допустимой потере напряжения, пользуясь при этом данными таблиц 7.1.

Задаемся реактивным сопротивлением 1 км провода в линиях 0,38 кВ x0 =0,4 Ом/км.

Определяется составляющая потери напряжения в реактивных сопротивлениях (в процентах):

(7.3.1)

где Q —реактивная мощность, кВАр дневная или вечерняя, которой соответствует большая полная мощность.

Определяется допустимая составляющая потери напряжения в активных сопротивлениях (в процентах):

(7.3.2)

Расчетное сечение проводов:

(7.3.3)

где γ=32м/Ом×мм2 — удельная проводимость алюминия; Р, Вт, берется того же максимума, что и Q; Uном =380 В; L в м.

Выбирается стандартное сечение провода:

(7.3.4)

Проверяем выбранный провод по нагреву:

(7.3.5)

Iр. max находим по формуле:

(7.3.6)

Рассчитывается фактическая потеря напряжения, которая сравнивается с допустимой:

(7.3.7)

(7.3.8)

(7.3.9)

Расчет Л1:

в формуле (7.3.1)

в формуле (7.3.2)

в формуле (7.3.3)


Принимаем Fст =25 мм2 , провод АС 25

в формуле (7.3.4)

А А в формуле (7.3.6)

в формуле (7.3.5)

По нагреву провод не проходит принимаем F=95 мм2 , провод А 95

А

в формуле (7.3.7)

в формуле (7.3.8)

в формуле (7.3.9)

Расчет Л2:

Принимаем Fст =25 мм2 , провод АС 25

А А

Расчет Л3:

Принимаем Fст =25 мм2 , провод АС 25

А А

Данные расчета заносим в таблицу 7.2


Таблица 7.2 – Сводные данные расчета линий 0,38 кВ

Линия Провод R0 , Ом/км X0 , Ом/км Iр. max , А Iдоп , А DUфакт , % DUдоп , %
Л1 А 95 0,308 0,3 231 320 2,5 5,96
Л2 АС 25 1,14 0,345 37 130 3,8 5,96
Л3 АС 25 1,14 0,345 95 130 3,01 5,96

7.4 Проверка сетей на успешный запуск крупных асинхронных электродвигателей

При запуске крупных асинхронных электродвигателей с короткозамкнутым ротором (ЭД) , потери напряжения в сетями увеличиваются вследствие протекания пусковых токов , так как его электромагнитный момент пропорционален квадрату напряжения.

Допустимое снижение напряжения на запускаемом ЭД из условия успешного запуска определяется:

(7.4.1)

где: Мтрог - момент трогания рабочей машины, приведенный к валу ЭД;

Мизб =0,2…0,3×Мном .- избыточный момент, необходимый для ускорения системы “электродвигатель - рабочая машина”;

Мном и Мпуск - номинальный и пусковой момент ЭД.

Если все моменты разделить на Мном т.е. выразить в относительных единицах, то выражение примет вид:

(7.4.2)

Успешный запуск ЭД возможен, если фактическое снижение напряжения в момент пуска не превышает (по абсолютной величине) допустимого:

(7.4.3)

Фактическое отклонение напряжения определяется по формуле:

(7.4.4)

где: δUш 0,4 – фактическое отклонение напряжения на ЭД перед пуском на шинах 0,4 кВ (меньше из отклонений 100 или 25 % режимов), подставляется со знаком “+”, если напряжение ниже номинального и “-“- если напряжение выше номинального.

ΔUпуск –потеря напряжения в трансформаторе от пускового тока, определяется по упрощенной формуле:

(7.4.5)

где: ZТ -полное сопротивление трансформатора;

(7.4.6)

Здесь Uт.ном - номинальное напряжение обмотки низшего напряжения;

Полное сопротивление линии Л1 определяется:

(7.4.7)


Сопротивление электродвигателя в пусковом режиме находится по формуле:

(7.4.8)

где: Uном и Iэд.ном - номинальные напряжения и ток электродвигателя;

кi -кратность пускового тока.

Если расчетом устанавливается, что двигатель может не запуститься, то необходимо провести более точные расчеты (не по упрощенным формулам ), считая отклонение напряжения на шинах 10кВ ТП 2854 не меняющимся при пуске ЭД. Если и при этом условие не будет выполнено, то завышается сечение проводов в линии и делается корректировка.

Потребитель - кормоприготовительное с дробилкой кдм-2.

Таблица 7.1 – Сводная таблица по расчету сети 0,38 кВ на успешный запуск крупного АД

Рпотр

кВт

Рдвиг

кВт

Двигатель

n,

об/мин

КПД cosφ

Iн ,

А

mтрог mпуск кi
30 30 4АР180М4У3 1500 0,9 0,87 58,2 1 2 7,5

Допустимое снижение напряжения на запускаемом электродвигателе:

Сопротивление электродвигателя:

Ом


Сопротивление трансформатора:

Ом

Полное сопротивление линии Л1:

Ом

Потеря напряжения в линии и трансформаторе от пускового тока:

Фактическое отклонение напряжения при 100 % нагрузке:

Успешный запуск ЭД возможен, если фактическое снижение напряжения в момент пуска не превышает (по абсолютной величине) допустимого:

Условие выполняется, двигатель запустится.

8. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

Токи короткого замыкания (КЗ) необходимы для проверки выбранного электрооборудования, расчета и проверки действия релейной защиты.

8.1 Исходная схема для расчета токов КЗ

Расчет токов КЗ начинается с выбора расчетной схемы (рис. 8.1), на которой указываются марки проводов и их сечение, длины участков линий электропередачи, силовые трансформаторы и их мощность, мощность короткого замыкания на шинах 10 кВ питающей подстанции.

На расчетную схему наносятся точки КЗ:

На сборных шинах 10 кВ головной понизительной подстанции (ГПП); на шинах 10 кВ расчетных потребительских подстанций; в конце линии 10 кВ.

Рисунок 8.1– Расчетная схема электропередачи для расчета токов короткого замыкания

8.2 Схема замещения для расчета токов К3

По исходной схеме составляется схема замещения (рис. 8.2), на которой показываются индуктивные и активные сопротивления основных элементов электропередачи: системы, линий, трансформаторов. На схеме расставляются точки КЗ, наносятся обозначения сопротивлений (в числителе) и их числовые значения (в знаменателе) приведенные к базисным условиям.

Рисунок 8.2– Схема замещения для расчетов токов КЗ

Для приведения сопротивлений к базисным условиям в простых распределительных сетях, чаще всего применяется система именованных единиц, в которой все сопротивления приводятся к базисному напряжению Uб . За базисное напряжение принимается средненоминальное напряжение одной из ступеней, 10,5 или 0,4 кВ. Примем Uб =10,5 кВ.

Определяются сопротивления схемы замещения, приведенные к базисным условиям.

Ниже приводятся формулы для расчета сопротивлений, приводимых к базисным условиям, в которых индекс, обозначающий базисные условия, имеет букву «б», величины измеряются: S - в Ва, U - в В, Z - в Ом, L - в км, r0 и х0 – в Ом/км, Рк – в Вт, Та – в с, I – в А.

8.1 Сопротивление системы

. (8.1)


8.2 Сопротивление трансформатора

; (8.2)

. (8.3)

8.3 Сопротивление линии

; (8.4.)

. (8.5.)

8.4 Результирующие сопротивления доточек КЗ

Для каждой точки КЗ суммируются все сопротивления от начала электропередачи и находятся полные сопротивления

. (8.6.)

8.5 Рассчитываются токи трехфазного КЗ

(8.7)

Для точек КЗ, в которых Uс ном = Uб , выражение (8.5) принимает вид:


8.6 Токи двухфазного КЗ

(8.8)

8.7 Ударные токи

(8.9)

где Ку - ударный коэффициент.

(8.10)

где Та - постоянная времени затухания апериодической составляющей тока КЗ

(8.11)

Значения Ку можно найти по кривым ку =F(Хб / Rб ) - зависимости коэффициента от отношения результирующих сопротивлений до соответствующей точки КЗ [11].

8.8 Мощность КЗ

(8.12)

Если в расчетах токи КЗ получаются значительными, их удобнее выразить в кА; мощности КЗ (S3 к ) выражать в МВА. Результаты расчетов сводятся в таблицу 8.1.

Таблица 8.1–Результаты расчетов токов К3

Точки К3 Напряже-ние, кВ Сопротивление, Ом Kу Токи короткого замыкания, КА S(3) к , мВА
R X Z I(3) к I(2) к I(1) к iуд

К1

К2

К3

К4

10,5

10,5

10,5

10,5

1,74

1,52

5,09

1,09

3,4

3,16

6,47

1,09

3,82

3,51

8,23

1,5

1,2

1,22

1,08

5,568

1,731

1,589

0,737

4,844

1,506

1,383

0,671

-

-

-

-

15,702

2,979

2,690

1,127

101,15

31,44

28,87

13,39

К5

К6

К7

К8

10,5

10,5

10,5

10,5

12,88

17,58

36,5

25,6

31,67

47,4

38,7

44,1

34,19

50,56

53,20

50,99

1,28

1,31

1,05

1,16

4,66

3,151

2,995

3,124

4,054

2,742

2,606

2,718

-

1,773

1,081

0,875

8,403

5,830

4,441

5,117

3,22

2,18

2,07

2,16

энергосбережение ветроэнергетический трансформатор электроснабжение


9. ВЫБОР И СОГЛАСОВАНИЕ ЗАЩИТЫ НА ВЛ 0,38кВ И НА 10кВ

Выбор оборудования подстанции ТП 2854

Выбор разъединителя

1)Uр.ном. ≥ Uсети ном. 10 кВ =10 кВ

2) Iр.ном ≥ Iр. max .

200А ≥ 107,8 А

Предлагается разъединитель типа РЛНД-10/200 В с приводом типа ПРН-10м. Проверяется разъединитель на термическую и динамическую стойкость:

(9.1)

(9.2)

где Uр.ном , Iр.ном – номинальное напряжение и ток разъединителя; It , t – ток и время термической стойкости разъединителя, равные 5 кА и 10 с; tэкв – эквивалентное время примерно равное времени протекания тока Iк (3) , может быть принято 2 с; iд – ток динамической стойкости разъединителя, равный 20 кА.

Условия выполняются, разъединитель удовлетворяет требованиям.

Выбор рубильника на напряжение 400 В:


1)Uр.ном. =500 В > Uсети ном. =380 В

2) Iр.ном. =250 А > Iр. max . =140 А

Предлагается рубильник типа Р-32 с номинальным током Iн=250 А.

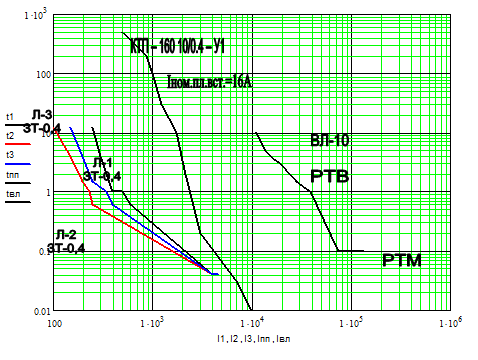

В проекте необходимо выбрать, рассчитать, проверить на чувствительность и согласовать между собой защиты следующих элементов электрической сети: линий 0,38 кВ, трансформатора 10/0,4 кВ (ТП 2854) и линий 10 кВ.

Линии 0,38 кВ защищаются, как правило, автоматическими выключателями (QF), у которых тепловой расцепитель выполняет роль максимальной токовой защиты с выдержкой времени отключения (МТЗ), электромагнитный расцепитель-защиты без выдержки времени отключения, т.е. токовой отсечки (ТО).

Силовой трансформатор защищается предохранителем типа ПКТ-10, устанавливаемом со стороны 10 кВ, воздушная линия 10 кВ защищается МТЗ и ТО, действующими на отключение выключателя в начале линии.

На линиях 0,38 кВ, питающих трехфазные потребители, устанавливается автоматические выключатели непосредственно у потребителя (QF1), и на подстанции (QF2). Наиболее распространенным потребительским выключателем является автоматический выключатель серии ВА, а подстанционным - автоматические выключатели серий АЗ700, АЕ2000.

Если тепловой расцепитель автоматического выключателя, установленного на подстанции, оказывается нечувствителен к токам короткого замыкания, то он заменяется более чувствительной защитой, в качестве которой в последнее время применяется защита ЗТ-0,4(или ЗТИ), в виде приставки к QF2.

Если нечувствительным оказывается электромагнитный расцепитель, то он не устанавливается и линия 0,38 кВ защищается только тепловым расцепителем QF2.

Чувствительность защиты оценивается по выражению:

(9.3)

где:

I(1) к. max -минимальный ток однофазного короткого замыкания (ток в конце линии);

Iт. -ток срабатывания теплового (полупроводникового) расцепителя.

Чувствительность защиты с электромагнитным расцепителем QF2 оценивается по выражению:

(9.4)

где:

I(3) к. max -ток трехфазного короткого замыкания на шинах подстанции;

Iэл.р. -ток срабатывания электромагнитного расцепителя.

Защита линии 0,38 кВ (Л-1)

Выбор автоматического выключателя на потребителе (QF1)

Рабочий ток линии 231 А

Для установки у потребителя выбираем два автоматических выключателя, тогда рабочий ток 115,5А . ВА 57-31-34 с параметрами:

Uном. QF 1 =660 В ≥ Uсети ном.= 380 В

Iном. QF 1 =250 А ≥ Iр. max .= 115,5 А

Iт.р. QF 1 =160 А ≥ 1,1×Iр. max . =137,5А

Выбор автоматического выключателя, установленного на подстанции в Л1 ( QF2).

Выбираем выключатель серии А 3736Б по параметрам сети:

Uном. QF 2 =660 В ≥ Uсети ном. =380 В

Iном. QF 2 =250 А ≥ Iр. max . =231А

По условию селективности:

Iт.р. QF2 =400≥(1,1…1,3) Iр. max =300,3А

Iт.р. QF 2 =400 А > Iт.р. QF 1 =160 А

I(3) ×кн =3151×1,25<Iэл.р. QF 2 =4000 А > Iэл.р. QF 1 =400 А

Оценка чувствительности защиты Л1.

Ток однофазного К.З. в конце линии 0,38 кВ равен 1173,6 А

Ток трехфазного К.З. на шинах 0,4 кВ ТП 2854 равен 4660 А

По чувствительности тепловой расцепитель QF2 не проходит, поэтому применяем приставку к автоматическому выключателю ЗТ–0,4.

Расчет защиты наЗТ-0,4.

Приставка ЗТ-0,4 действует на независимый расцепитель QF2 и имеет защиту от междуфазного тока КЗ и защиту от однофазного тока КЗ.

Защита от междуфазного тока КЗ отстраивается от тока нагрузки Л1, т.е. ток срабатывания защиты I(2) ср находится:

(9.5)


где Кн - коэффициент надежности, равный 1,2; Кз , - коэффициент самозапуска, учитывающий увеличение нагрузочного тока от пусковых токов, после отключения тока КЗ другими защитами (например QF1). Для производственных нагрузок Кз =1,25.

Уставка тока срабатывания I(2) уст устройства ЗТ-0,4 имеет три значения: 100, 160, 250 А.

А

Тогда I(2) уст = 250А > I(2) ср =173,2 А

Оценка чувствительности защиты определяется по минимальному двухфазному току КЗ:

(9.6)

Защита чувствительна к междуфазным токам КЗ.

Расчет защиты ЗТ-0,4 от однофазного тока КЗ начинается с определения тока несимметрии (Iнес ).

(9.7)

где Кнес - коэффициент несимметрии, который колеблется в пределах от 0,1 до 0,5. Принимаем Кнес =0,3.

А

Затем определяется ток срабатывания защиты I(1) ср от однофазного тока КЗ:

(9.8)

где Кн - коэффициент надежности, равный 1,2.

А

Установка тока срабатывания I(1) ср от однофазного тока КЗ выбирается из трех значений: 40, 80 и 120 А. Выбираем I(1) ср =80 А. Определяем чувствительность этой защиты:

(9.3)

Защиты чувствительны к любым видам токов КЗ и принимаются к исполнению.

Окончательно принимаем автоматический выключатель А3732Б К1 с Iном =400А, IЭл.р. =4000 А, снабженного приставкой ЗТ-0,4, имеющей

I(2) уст =250 А, I(1) уст =80 А .

Защита линии 0,38 кВ (Л-2)

Расчет защиты линии Л2 аналогичен с расчетом защиты Л1.В линии Л2 установлен крупный асинхронный двигатель АИР132М4, с параметрами

Рпотр= 10 кВт; Рдвиг =11кВт; КПД=0,885; сosφ=0,85; Iн.= 22,2 А; Кi = 7,5

Выбор автоматического выключателя на потребителе ( QF 3)

Для Для установки у потребителя выбираем автоматический выключатель ВА 57-31-34 с параметрами:

Uном. QF 3 =660 В ≥ Uсети ном. =380 В

Iном. QF 3 =100 А ≥ Iр.потр2 .=37 А

Iт.р. QF 3 =63 А ≥ 1,1×Iр.потр2. =40,7 А

Iэл.р. QF 3 =400>Iп.эл.д. = 1,25×7,5×22,2=208 А

Выбор автоматического выключателя, установленного на подстанции в Л2 (QF4).

Выбираем выключатель серии А 3794С по параметрам сети:

Uном. QF 4 =660 В ≥ Uсети ном. =380 В

Iном. QF 4 =160 А ≥ Iр. max . =37 А

По условию селективности:

1,3×Iр. max . =48,1 А < Iт.р. QF 4 =80 А > Iт.р. QF 3 =63 А

I(3) ×кн =2995×1,25<Iэл.р. QF 4 =1600 А > Iэл.р. QF 3 =400 А

Токовая отсечка не обеспечивает требуемую селективность. Поэтому предлагаем селективный автоматический выключатель серии А3794С с отсечкой времени tср=0,04с < tу=0,1с

Оценка чувствительности защиты Л2

Ток однофазного К.З. в конце линии 0,38 кВ равен 1081 А

Ток трехфазного К.З. на шинах 0,4 кВ ТП 2854 равен 4660 А

Защита чувствительна к любым видам токов КЗ и принимаются к исполнению.

Защита линии 0,38 кВ (Л3)

Расчет защиты линии Л3 аналогичен с расчетом защиты Л1и Л2. В линии Л3 установлен крупный асинхронный двигатель, с параметрами

Таблица 9.1 Выбор двигателя

Рпотр

кВт

Рдвиг

кВт

Двигатель

n,

об/мин

КПД cosφ

Iн ,

А

mтрог mпуск кi
30 30 4АР180М4У3 1500 0,9 0,87 58,2 1 2 7,5

Выбор автоматического выключателя на потребителе (QF5).

Для защиты принимаем QF5 серии ВА 57-31-34 с параметрами:

Uном. QF 5 =660 В ≥ Uсети ном. =380 В

Iном. QF 5 =100 А ≥ Iр.потр6. =95 А

Iт.р. QF 5 =125 А ≥ 1,1×Iр.потр6. =104,5 А

Iэл.р. QF 5 =800 А>1,25×Iп.эл.д. =1,25 ×7,5×58,2=545,6 А

Выбор автоматического выключателя, установленного на подстанции в Л3 (QF6).

Выбираем выключатель серии А 3794С по параметрам сети:

Uном. QF 6 =660 В ≥ Uсети ном. =380 В

Iном. QF 6 =250 А ≥ Iр. max . =163 А

По условию селективности:


1,3×Iр. max . =123,5 А < Iт.р. QF 6 =160 А > Iт.р. QF 5 =104,5 А

I(3) ×кн =3124*1,25<Iэл.р. QF 6 =1600 А > Iэл.р. QF 5 =800 А

Токовая отсечка не обеспечивает требуемую селективность. Поэтому предлагаем селективный автоматический выключатель серии А3794С с отсечкой времени tср=0,04с < tу=0,1с.

Оценка чувствительности защиты Л3

Ток однофазного К.З. в конце линии 0,38 кВ равен 874,5 А

Ток трехфазного К.З. на шинах 0,4 кВ ТП 2854 равен 4660 А

Защита чувствительна к любым видам токов КЗ и принимаются к исполнению.

9.2 Защита трансформатора 10/0,4 кВ

Трансформаторы защищаются плавкими предохранителями типа ПКТ-10.

Основные условия выбора плавких предохранителей:

Uпред ≥Uном сети

Iном откл ≥ Iк max (9.2.1)

Iном пл.вст ≈ 2 Iном тр

Рекомендуется значения токов плавких вставок, Iном пл.вст выбирать в зависимости от мощности трансформатора по [1].

На стойкость в режиме короткого замыкания силовой трансформатор, защищенный предохранителем, не проверяется [7].

Защита ТП 2854

Uпред ≥Uном сети ; 10кВ=10кВ

Iном откл ≥ Iк max ; 15 кА>4660 кА

Iном пл.вст >Iраб макс ; 20 А>12,3

где

Предварительно выбираем плавкую вставку на 10 А.

Окончательно значения плавких вставок будут выбраны после согласования защит.

9.3 Защита линии 10 кВ

Линии напряжением 10 кВ защищаются от токов КЗ с помощью максимальной токовой защиты (МТЗ) и токовой отсечки (ТО) с действием на отключение. Выполняются защиты на реле типа РТВ и РТМ (см. рис. 13.1) или РТ-85.

9.3.1 Расчет МТЗ на РТВ

Ток срабатывания защиты определяется по двум условиям:

Первое, при отстройке от рабочего максимального тока

I/ с.з.расч = Кн Кз

Iр max = 1,3×1,1×145,8= 342,8 А , (9.3.1)

Кв 0,65

где Кн , Кз , Кв - коэффициенты надежности, самозапуска и возврата: где Кн =1,3 и Кв =0,65 для реле РТВ; Кн =1,2 и Кв =0,8 для реле РТ-85; Кз =1,1 для всех видов реле;

Второе, по условию селективности с более удаленной от источника питания защитой I// с.з.расч , значение которого рекомендуется выбирать по данным табл. 8.1.по самому мощному трансформатору ТМ-10/0,4 кВ, подключенному к линии (в примере 630 кВА).

I// с.з.расч =420 А . (9.3.2)

Большее значение принимается за расчетное.

9.3.1.2 Ток срабатывания реле

Iср = Ксх Iс.з.расч =1

420=14 А , (9.3.3)

К1 30

где Ксх - коэффициент схемы соединения трансформаторов тока и реле, для схем с неполной звездой, в основном применяемых для защиты линий 10 кВ; Ксх =1;

КI - коэффициент трансформации ТТ, КI =30;

9.3.1.3 Установка тока на реле

Iу ≥Iср =15 А, [1]. (9.3.4)

9.3.1.4 Действительный (принятый) ток срабатывания защиты

Iс.з.д = Кz Iу = 30 15=450 А . (9.3.5)

Кc х 1

9.3.1.5 Проверяется чувствительность защиты

Кч расч = Iк min = I(2) к (ч) = 671 =1,5> Кч.доп =1,5 (9.3.6)

Iс з д Iс з д 450

9.3.2 Расчет токовой отсечки на реле РТМ

9.3.2.1 Ток срабатывания ТО выбирается по двум условиям

при отстройке от максимального тока КЗ у ближайшей потребительской подстанции

I/ со расч = Кн I(3) к2 =1,5 1579=2368 А . (9.3.7)

где Кн =1,5 для реле РТМ;

при отстройке от броска тока намагничивания трансформаторов 10/0,4 кВ, подключенных к линии, при их включении под напряжение.

I// со расч =5 ∑ Sт ном =5 3263 =942 А . (9.3.7)

√3 Uном √3 10

Большее значение принимается за расчетное.

9.3.2.2 Ток срабатывания реле отсечки

Iс.р.о = Ксх Iсо расч = 12368=79 А . (9.3.8)

КI 30

9.3.2.3 Установка тока на реле

Iу0 ≥Iс р о . (9.3.9)

Iс р о =100 А[1].

9.3.2.4 Действительный ток срабатывания отсечки

Iс о д = КI Iуо = 30100=3000 А . (9.3.10)

Кc х 1


9.3.2.5 Чувствительность защиты

Кч расч = I(3) к1 = 5568 =1,86>Кч.доп ≈1,2 . (9.3.11)

9.4 Согласование защит

Действие максимальных токовых защит должно быть согласовано по времени, чтобы поврежденный элемент электропередачи отключался ближайшей к нему защитой (рис.3).

Согласование защит обычно выполняется на графике (карте селективности), на котором токовременные характеристики защит строятся при одном напряжении

(в примере 0,38 кВ) в пределах от тока срабатывания защиты до тока КЗ в месте установки защиты. Для построения графика рекомендуется использовать времятоковые характеристики автоматических выключателей, приставок ЗТ-0,4, предохранителей на напряжение 10кВ, МТЗ и ТО

I(3) К2 =1589А

Рис. 9.4.1 Защита от токов КЗ, установленная в электропередаче.


На графике (рис. 9.4.2.) строятся характеристики защит линий 0,38 кВ, затем трансформатора 10/0,4 кВ и ВЛ 10 кВ. Оси координат берем в логарифмическом масштабе.

Вначале показывается схема электропередачи с указанием всех защит и их параметров, токов КЗ, необходимых при согласовании (см. рис. 9.4.1).

Последовательность согласования следующая.

Строится токовременная характеристика защиты линии Л1.

Защита выполнена на автоматическом выключателе А3721Б К1 с приставкой ЗТ-0,4 и электромагнитным расцепителем. Токовременная характеристика [8] заносится в табл.13.3 I(2) у =250А

Таблица 9.4.1-Вспомогательная таблица.

I, А 250 300 400 500 600 4000 4660
t,c 12 4 1,5 1 0,6 0,04 0,04

Строится токовременная характеристика защиты линии Л2.

Защита выполнена на автоматическом выключателе А3721Б К1 с приставкой ЗТ-0,4 и электромагнитным расцепителем. Токовременная характеристика [8] заносится в табл.13.3 I(2) у =100А

Таблица 9.4.2 -Вспомогательная таблица.

I, А 100 150 200 230 250 4000 4660
t,c 12 4 1,5 1 0,6 0,04 0,04

Строится токовременная характеристика защиты линии Л2.

Защита выполнена на автоматическом выключателе А3721Б К1 с приставкой ЗТ-0,4 и электромагнитным расцепителем. Токовременная характеристика [8] заносится в табл.13.3 I(2) у =160А

Строится токовременная характеристике защиты трансформатора №2854, Iпв=20А.

Строится токовременная характеристика защиты ВЛ-10 кВ. МТЗ и ТО выполнены на встроенных в привод реле РТВ и РТМ.

Таблица 9.4.4–Токовременная характеристика РТВ иРТМ

К=I/Iс з д 1 1,2 1,5 1,7 2,0 2,5 3,0 3,5 - -
I, А 450 540 675 765 900 1125 1350 1575 3000 5568
t,с 10 5 3,5 3 2,3 1,5 1,2 1,0 0,1 0,1
11250 13500 16875 19125 22500 28125 33750 39375 75000 139200

После построения характеристики необходимо убедиться в том, что в зоне совместного действия МТЗ линии 10 кВ и плавкой вставки предохранителя ПК-10-20 соблюдалось условие селективности.

Рисунок 9.4.2–График согласования защит

10 PАЗРАБОТКА ВЕТРОУСТАНОВКИ ДЛЯ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ СЕЗОННОГО ПОТРЕБИТЕЛЯ

10.1 Общие сведения по использования энергии ветра

Энергия ветра уже тысячелетиями используется как на суше, так и на море. Первые сведения о древних египетских парусных судах уходят к третьему тысячелетию до н.э., а расцвет парусного мореходства приходится на середину прошлого века. На суше ветряные двигатели впервые появились в Персии, где за счет энергии ветра приводились в действие водяные насосы для полива. В этих устройствах использовались полотняные паруса на вертикальной оси.

В нескольких районах Европы, сначала во Франции, в XII веке появились ветряные мельницы для размола зерна, у которых ветроколесо устанавливалось на горизонтальной оси. Первая мельница была построена в 1393 году в Германии, откуда пошло распространение в другие страны. В XIV в. голландцы широко использовали ветряные мельницы для осушения болот и озер. В этот же период появились усовершенствованные конструкции мельниц, применение которых продолжалось до середины прошлого столетия. Так, в Дании суммарная мощность этих установок с общим числом более 30 тысяч составляла примерно 200 МВт.

В конце XIX века в России действовало около 250 тыс. ветряных мельниц общей мощностью примерно 600 МВт. В 1889 г. на ярмарке в Нижнем Новгороде демонстрировались два ветроагрегата мощностью 36,8 кВт каждый. В XX столетии в связи с широким внедрением электричества растет интерес к ветроэлектрическим агрегатам. В период 1890-1908 гг. профессор Лякур разработал более эффективный и быстроходный ветроагрегат для производства электрической энергии. В Асхове ветроколесо диаметром 22,85 м с четырьмя лопастями было установлено на стальной мачте высотой 24,38 м. Установка стала первым примером преобразования энергии ветра в электрическую энергию.

В США в 1920-1930-е годы активно разрабатывались ветроэлектрические агрегаты. Так, компания «Джекобс винд электрик» ввела в конструкцию своих ветроагрегатов два важных усовершенствования: трехлопастный винт, который позволил устранить вибрации, возникающие у двухлопастных винтов, и центробежный шариковый регулятор угла поворота лопастей, обеспечивающий переход их во флюгерное положение при больших скоростях ветра.

В Великобритании в 1920-е годы появился интерес к ветроэлектрическим установкам небольшой мощности. Были опубликованы результаты испытаний ветроагрегатов мощностью от 250 Вт до 10 кВт.

В СССР в 1931 г. был построен самый крупный в мире ветроагре-гат для получения электроэнергии. Установка мощностью 100 кВт использовалась как дополнительный источник энергии и была включена в сеть тепловой электростанции Севастополя. Ветроагрегат имел трехлопастное ветроколесо диаметром 30 м. Установка проработала 10 лет, подавая электроэнергию в Крымскую энергосистему, была разрушена во время войны в 1942 году.

Первый этап развития ветроэнергетики в нашей стране характеризуется в основном теоретическими исследованиями. Крупнейший русский ученый Н.Е.Жуковский и его ученики В.П.Ветчинкин, Г.Х.Сабинин, Г.Ф.Проскура и др. создали теоретические основы расчета ветродвигателей, положившие начало научному развитию ветротехники. В 1930-е годы созданы аэродинамические профили высокого качества для лопастей ветроколес, проводились испытания различных конструкций ветроагрегатов и установок, совершенствовались методы их расчета и проектирования.

В 1950-е годы с развитием электроэнергетики и в первую очередь сельской электрификации темпы развития ветроэнергетики замедлились. Однако с 1975 г. количество эксплуатируемых ветроустановок во многих странах вновь стало расти. Серийно начали выпускаться электрические ветроагрегаты в Великобритании, Германии, Дании, Канаде, СССР, США, Франции и других странах. На сегодняшний день в основном решены технические проблемы преобразования ветровой энергии и доказана возможность развития ветротехники как источника энергии.

В настоящее время более активно решаются проблемы ветроиспользования, определения энергоэкономических показателей ветроустановок, их проектирования и применения.

10.2 Основы теории использования энергии ветра

Воздушный поток, как и всякое движущееся тело, обладает кинетической энергией. Одним из видов использования кинетической энергии является превращение ее в механическую работу.

Кинетическая энергия Ев воздушного потока, имеющего скорость v, определяется по выражению

(10.1)

где m – масса движущегося воздушного потока;

(10.2)

где V – объем массы воздуха, протекающего за секунду через сечение F со скоростью v.

Количество энергии ветра, протекающего за 1 с через поперечное сечение:

(10.3)


Энергия ветра изменяется пропорционально кубу его скорости и поперечного сечения.

Отличительным свойством ветра является его повсеместность. Однако техническое использование энергии ветра во многих случаях крайне затруднено из-за низкой плотности воздуха (она в 800 раз меньше плотности воды). Для получения значительной мощности необходимо ветроколесо очень больших размеров, т.к. ветроагрегат может преобразовать только часть потенциальной энергии, определяемой коэффициентом использования энергии ветра x. При этом частота вращения ветроколеса должна регулироваться из-за непостоянства скорости ветра во времени и вырабатываемая мощность, изменяясь пропорционально третьей степени скорости ветра, будет иметь большую амплитуду колебаний.

Мощность, развиваемая ветроколесом

Мощность эта определяется как кинетическая энергия ветра, действующая в единицу времени, с учетом коэффициента ее использования:

, Вт(10.4)

где - коэффициент использования энергии ветра.

Поверхность, ометаемая крыльями ветроколеса:

,

где в – диаметр ветроколеса.

При плотности воздуха r=1,23 кг/м3 мощность, развиваемую ветроколесом, можно определить по выражению

, кВт(10.5)


мощность, развиваемая с единицы ометаемой площади:

, кВт/м2 .(10.6)

Таким образом, мощность, развиваемая ветроколесом, определяется ометаемой площадью ветроколеса, скоростью ветра и величиной коэффициента использования энергии ветра.

10.3 Коэффициент использования энергии ветра

Ветроколесо преобразует в механическую энергию только часть полной энергии потока. Воздушный поток при прохождении через поперечное сечение, ометаемое ветроколесом

Скорость воздушного потока снижается по мере приближения его к ветроколесу и на некотором расстоянии за ним. По классической теории, полные потери скорости воздушного потока за ветроколесом в два раза больше, чем потери в плоскости вращения ветроколеса. Вместе с тем давление воздуха по мере приближения к ветроколесу повышается, а за ним оно резко падает, вследствие чего за колесом образуется некоторое разрежение. Энергия, затраченная на вращение ветроколеса, равна разности кинетической энергии ветра перед ветроколесом и за ним:

(10.7)

где v2 – скорость воздушного потока за ветроколесом.

С другой стороны, воспринятую ветроколесом энергию можно выразить как произведение силы давления ветра G на скорость потока в плоскости ветроколеса:

.(10.8)


Отношение энергии, воспринятой ветроколесом, к полной энергии, которой обладает воздушный поток, называется коэффициентом использования энергии ветра:

вкв .(10.9)

Коэффициент использования энергии ветра зависит от величины потери скорости ветра при прохождении его через плоскость ветроколеса. Согласно классической теории ветроколеса

(10.10)

Н.Е. Жуковский для идеального ветроколеса установил максимальную величину коэффициента использования энергии ветра x = 0,59 Этот предел может быть получен при условии:

,

т.е. идеальное ветроколесо должно работать так, чтобы потери скорости ветра в плоскости его вращения составляли 1/3 от поступающей величины.

В действительности max значительно меньше, и согласно теории реального ветроколеса, разработанной Г.Х.Сабининым, у лучших быстроходных ветроколес максимальная величина коэффициента max = 0,45…0,48, у тихоходных - 0,35…0,38. Данный коэффициент в основном зависит от аэродинамических характеристик ветроколеса.


10.4 Классификация ветроустановок

Ветроэнергетические установки классифицируются по двум основным признакам – геометрии ветроколеса и его положению относительно направления ветра.

В зависимости от геометрии ветроколеса ветроустановки бывают тихоходные и быстроходные. Геометрическое заполнение ветроколеса определяется числом лопастей. Тихоходные (многолопастные) ВЭУ с большим геометрическим заполнением ветроколеса развивают значительную мощность при слабом ветре и небольших оборотах. Быстроходные ВЭУ с малым заполнением ветроколеса развивают максимальную мощность при больших оборотах ветроколеса.

По направлению оси вращения ветроколеса относительно воздушного потока ВЭУ подразделяется на горизонтально-осевые и вертикально-осевые.

Ветроустановки с горизонтальной осью, как правило, крыльчатого или пропеллерного типа (рис. 7а). При этом плоскость вращения ветроколеса перпендикулярна направлению воздушного потока, а ось параллельна потоку. Основной вращающей силой является подъемная сила. Ветроколесо может располагаться перед опорной башней или за ней.

В ветроэлектрических установках обычно используется 2- или 3-лопастные ветроколеса, последние отличаются плавным ходом. Электрогенератор расположен обычно на верху опорной башни в поворотной головке. Многолопастные ветроколеса, развивающие большой крутящий момент при слабом ветре, используются для агрегатирования рабочих машин, не требующих высокой частоты вращения.

Ветроустановки с вертикальной осью вращения вследствие своей геометрии при любом направлении ветра находятся в рабочем положении, ось вращения ветроколеса перпендикулярна воздушному потоку. Вращающей силой является сила сопротивления, и линейная скорость ветроколеса меньше скорости ветра. В такой ветроэнергетической установке за счет удлинения вала генератор можно расположить внизу башни.

Принципиальными недостатками ветроустановок с вертикальной осью являются следующие:

а) коэффициент использования энергии ветра примерно в три раза меньше, чем у установок пропеллерного типа с горизонтальной осью. Наибольший коэффициент max = 0,192;

б) большая подверженность усталостным разрушениям из-за часто возникающих в них автоколебательных процессов;

в) пульсация крутящего момента, приводящая к нежелательным изменениям выходных параметров генератора.

Ветроагрегаты с горизонтальной осью более быстроходны, имеют меньшую относительную массу, снабжены устройствами, автоматически регулирующими развиваемую мощность, частоту вращения и ориентирующими ось вращения ветроколеса по направлению вектора скорости потока.

Ветроэнергетические установки в основном выполняются по горизонтально-осевой схеме и в дальнейшем будем рассматривать только данный вид устройства. По своему назначению и комплектации оборудования ветроустановки бывают специализированные, универсальные и ветроэлектрические.

Специализированные ветроустановки в свою очередь бывают водоподъемными, зарядными и др. Они пришли на смену ветроустановкам универсального назначения, т.е. с механическим приводом различных рабочих машин. При создании как механических (водоподъемные и т.п.), так и электрических ветроэнергетических агрегатов реализованы новые подходы и принципы. Для повышения быстроходности ветроколес разработаны системы автоматического регулирования частоты вращения и ограничения мощности.


10.5 Конструкции ветроустановок

Ветроагрегат с горизонтальной осью состоит из ветроколеса, головки, хвоста, башни и регулировочного механизма. Принципиальная схема ветроагрегата приведена на рисунке 10.1.

1 – редуктор; 2 – генератор; 3 – вертикальный вал

Рис. 10.1– Принципиальная схема ветроустановки универсального типа с горизонтальной осью вращения:

Ветроколесо преобразует энергию ветра в механическую работу и может иметь одну или несколько лопастей, устанавливаемых под некоторым углом к плоскости вращения. Крыло ветроколеса состоит из лопасти и маха, закрепленного на валу ветроколеса, как правило, перпендикулярно к оси вала.

Головка представляет собой опору, на которой монтируют вал ветроколеса и передаточный механизм. Форма головки зависит от системы передаточного механизма, сама головка может свободно поворачиваться вокруг вертикальной оси в опорах башни.

Хвост , закрепляемый позади головки, предназначен для установки ветроколеса на ветер и работает подобно флюгеру.

Башня служит для поднятия ветроколеса на высоту, на которой мало сказывается влияние препятствий, нарушающих прямолинейное движение воздушного потока. Высоту башни принимают в зависимости от диаметра ветроколеса и рельефа местности

Механизм регулирования служит для ограничения числа оборотов и крутящего момента ветроколеса, а также для остановки его при сильном ветре. Ветер постоянно изменяет свое направление, поэтому головка ветроагрегата должна поворачиваться так, чтобы ветроколесо все время стояло против ветра, т.е. плоскость вращения была перпендикулярна направлению ветра. Известно несколько способов автоматической установки ветроколеса.

Установка ветроколеса на ветер хвостом наиболее распространена для агрегатов малой мощности. Существенным недостатком является большая угловая скорость поворота головки относительно вертикальной оси.

Наименьшая угловая скорость получается при установки ветроколеса на ветер виндрозами. Виндрозами называют многолопастные ветряные колеса, устанавливаемые позади головки. Плоскость их вращения перпендикулярна плоскости вращения ветроколеса. Ветер набегает на виндрозы под некоторым углом и приводит их во вращение. От виндроз через специальные шестеренки вращение передается головке, которая, поворачиваясь, устанавливает ветроколесо на ветер. При этом виндрозы выходят из-под ветра и останавливаются.

Изменение скорости ветра приводит к изменению мощности, развиваемой ветроагрегатом. Так, при увеличении скорости ветра в три раза энергия потока возрастает в 27 раз и соответственно увеличивается мощность.

Для предохранения от перегрузок и ограничения в заданных пределах частоты вращения ветроколеса применяют систему автоматического регулирования. При скорости ветра выше расчетной ограничивают частоту вращения генератора и мощность ветроустановки. Независимо от способа основной принцип регулирования сводится к изменению подъемной силы на лопастях и момента аэродинамических сил на ветроколесе. Применяются два основных способа регулирования: изменение положения в потоке всего ветроколеса (выводом из-под ветра) – для тихоходных агрегатов и поворот лопастей на соответствующие углы атаки – для быстроходных. При этом используются силы: центробежные, аэродинамические или одновременно те и другие.

Для улучшения пусковых характеристик агрегата лопасти на период пуска и разгона автоматически поворачиваются на оптимальные углы, а при росте скорости ветра уменьшается угол атаки и соответственно подъемная сила.

10.6 Режимы работы и мощность ветроэлектрической установки

Ветроустановки в силу конструктивных особенностей не полностью используют потенциальную энергию ветра. Часть энергии теряется за счет инерции покоя ветроколеса, часть – за счет режима регулирования и часть – за счет вывода ветроколеса из-под ветра.

Утилизируемая энергия ветра зависит от трех основных параметров, называемых базовыми скоростями ветра. Первый параметр – минимальная скорость ветра (vmin ), при которой ветроколесо начинает вращаться. Второй – расчетная скорость (vp) , при которой ветроустановка выходит на расчетный режим и развивает номинальную мощность. Третий – максимальная скорость ветра (vmax ), скорость выше максимальной становится критической для ветроустановки.

В диапазоне скоростей от минимальной до рабочей ветроустановка развивает тем большую мощность, чем больше скорость ветра. При скорости ветра vvр с помощью специального регулировочного устройства автоматически устанавливается постоянный режим вращения ветроколеса и вырабатываемой мощности. Если vvmax , ветровой напор на ветроустановку становится критическим и по условию механической прочности происходит ее отключение.

Мощность, вырабатываемая ветроустановкой, отличается от мощности, развиваемой ветроколесом, на величину потерь при преобразовании утилизируемой энергии ветра в полезную:

, кВт (10.11)

или с единицы ометаемой площади ветроустановки:

, кВт/м2 ,(10.12)

где п – коэффициент полезного действия ВЭУ, учитывающий потери при передаче мощности от вала ветроколеса до рабочей машины.

Для ветроэлектрической установки

п = р · г ,

где р , г – КПД редуктора и генератора соответственно.

Для наиболее совершенных конструкций двух- и трехлопастных ВЭУ можно принять = 0,4, суммарный КПД п = 0,8 и обозначить все постоянные составляющие коэффициентом = 2·10-4 .

10.7 Методика выбора ветроэнергетических установок для энергоснабжения сельскохозяйственных потребителей

Для энергоснабжения технологических процессов ветроэнергетические установки выбираются по основным техническим характеристикам: мощности; диаметру ветроколеса; минимальной и расчетной скорости ветра и по наличию преобразующих (выпрямитель, инвертор) и аккумулирующих устройств.

Расчетная мощность ветроагрегата определяется диаметром ветроколеса, коэффициентом использования энергии ветра и расчетной скоростью ветра:

, кВт/м2

Если ветроагрегат работает без дублирующей установки и имеет аккумулирующее устройство, то мощность агрегата должна быть не меньше, чем расчетная нагрузка потребителя, определяемая из графика нагрузки. При этом может потребоваться несколько ветроустановок. При наличии дублирующего источника энергии мощность ветроустановки не должна быть меньше той мощности, которая требуется для обеспечения энергией основных потребителей или технологических процессов. Дублирующая установка по мощности должна обеспечивать питание энергией всей нагрузки в дни безветрия. Ясно, что предлагаемые варианты возможны, когда ветроустановка экономически выгодна.

При использовании ВЭС в составе энергосистемы необходимо обеспечивать работу ветроустановки в режиме постоянной частоты вращения, определяемой частотой сети. Выбор режима работы ветроколеса направлен на получение наибольшей выработки электрической энергии за определенный промежуток времени и соответственно наилучшего использования энергии ветра. По данным ветроустановки можно определить расчетную частоту вращения генератора, обеспечивающую максимальное значение коэффициента :

. (10.13)

с удельной ометаемой площади ветроустановки при расчетной или более высокой скорости ветра определяют по выражению


, (10.14)

где Т – число часов в расчетный период (месяц, сезон, год); t*p – повторяемость скоростей ветра, равных и больших расчетной, в относительных единицах.

Зная диаметр ветроколеса, несложно определить общее количество вырабатываемой энергии. При использовании нескольких однотипных ветроустановок ометаемую площадь увеличивают на количество установок.

ВЭУ можно эффективно применять для таких технологических процессов, которые не требуют постоянной частоты тока. При проектировании ВЭУ для этих целей решают следующие задачи:

1)определить количество вырабатываемой ВЭУ энергии в каждый отдельно взятый месяц при заданных ее параметрах;

2) определить количество ВЭУ, необходимых для удовлетворения потребности данного технологического процесса;

3) по энергоэкономическим показателям выбрать оптимальное количество ВЭУ.

Возможное количество вырабатываемой энергии зависит от ресурса энергии ветра и режима работы ВЭУ. Количество энергии с удельной ометаемой площади ВЭУ можно определить по выражению

, кВтч/м2 , (10.15)

где tv – время работы ВЭУ при различных скоростях ветра в течение суток, месяца, сезона или года.

Время работы ВЭУ зависит от режима скорости ветра и определяется через повторяемость той или иной скорости ветра в течение месяца:


, ч , (10.16)

где Тi – число часов в i-м месяце; - относительная повторяемость скорости ветра в рассматриваемом месяце.

При определении количества вырабатываемой энергии необходимо учитывать и энергию, получаемую при скорости ветра, меньшей чем расчетная. Тогда согласно режиму работ ветроустановки количество энергии за месяц с удельной ометаемой площади установки

, МДж/м2 . (10.17)

При заданном диаметре ветроколеса вырабатываемая энергия

, МДж.

Вырабатываемая энергия за сезон или год

, МДж , (10.18)

где n – число месяцев работы ВЭУ.

По графику нагрузки, когда известно необходимое количество энергии, несложно определить потребное количество ВЭУ для каждого месяца. При этом для рассматриваемого сезона или года определенную трудность может составить выбор оптимального количества ВЭУ и потребуются сравнительные расчеты, с оценкой энергетических и экономических показателей каждого рассматриваемого варианта.


10.5 Расчет ветроустановки для горячего водоснабжения

Рассмотрим расчет ветроустановки для горячего водоснабжения сельскохозяйственного потребителя. гелиоустановки. Расчет ведется на примере ветроустановки АВЭУ6-4М, которые эксплуатируются на Южном Урале.

1). Определение количества вырабатываемой энергии

1.1). Выписываем необходимые технические данные ветроустановок: для АВЭУ6-4М

Рн = 4 кВт; в = 6,6 м; vmin = 4 м/с; vp = 9 м/c;

для ВТН8-8:

Рн = 8 кВт; в = 8,45 м; vmin = 4 м/с; vp = 9 м/c

1.2). Из приложения 1 выписываем данные о повторяемости скорости ветра в Кунашакском районе и заносим в табл.3.12. Обычно выписываются повторяемости скорости ветра начиная от v min. В нашем примере начнем с градации 2-3 м/с;

1.3). Определяем количество удельной вырабатываемой энергии для каждого месяца по выражению

Таблица 10.1─Повторяемости скорости ветра

Месяц Градации скоростей ветра, м/с
4-5 6-7 8-9
Январь 0,27 0,13 0,06
Февраль 0,25 0,11 0,05
Март 0,22 0,08 0,03
Продолжение таблицы 10.1
Апрель 0,29 0,16 0,06
Май 0,27 0,13 0,05
Июнь 0,25 0,1 0,04
Июль 0,21 0,07 0,02
Август 0,2 0,07 0,02
Сентябрь 0,26 0,11 0,03
Октябрь 0,27 0,14 0,04
Ноябрь 0,28 0,12 0,05
Декабрь 0,28 0,13 0,04

,

где Т – число часов в месяце.

Например, в мае ожидаемая удельная выработка энергии от ветроустановки АВЭУ6-4М:

полная выработка:

.

От ветроустановки BTH8-8:


полная выработка:

.

Расчеты для остальных месяцев проводятся аналогично (табл.10.2).

Таблица 10.2

Месяц

ВЭУ

АВЭУ6-4М ВТН8-8
Январь 8155 13000
Февраль 21000 33600
Март 6000 9500
Апрель 8800 14000
Май 8000 12900
Июнь 6700 10500
Июль 5500 8400
Август 5100 8120
Сентябрь 5000 8000
Октябрь 7500 12000
Ноябрь 8000 12500
Декабрь 8000 12600

2). Определение количества ветроустановок
для удовлетворения потребности в энергии.

2.1) Потребное количество энергии определяется из норм потребления горячей воды; данные принимаем из предыдущего раздела (табл.2.9).

2.2) Предварительно оценим обеспеченность потребной энергии от одной установки:

, % , (10.13)

где hэл – КПД электрического нагревателя (ТЭНы), принимается равным единице; Qп – потребное количество энергии.

В мае ветроустановка АВЭУ6-4М может обеспечить 63% потребной энергии, установка BTH8-8 –100%:

%

Для полного обеспечения потребителя необходимой энергией в январе можно предложить две установки АВЭУ6-4М или одну BTH8-8. Результаты расчетов для остальных месяцев приведены в табл.3.14.

Анализ полученных результатов показывает, что установка АВЭУ6-4М обеспечивает потребность в энергии в среднем на 65%, и для полного обеспечения в зависимости от месяца их потребуется две или три. Установка ВТН8-8 в среднем обеспечивает потребность в энергии на 100%. Таких установок требуется одна или две.

3) Определение энергетических показателей ВЭУ

Для этого определяются коэффициенты использования ВЭУ и обеспеченности потребителя необходимой энергией.

3.1) Коэффициент использования вырабатываемой энергии определяется для каждого месяца и рассматриваемого варианта. Например, в январе при использовании двух установок АВЭУ6-4М количество энергии WВЭУ = 8155·2 = 16310МДж. При потребной энергии Qп = 3180 МДж полезно используемая энергия согласно принимается равной потребной (Qпол = Qп ), так как тепловая энергия получаемая от ВЭУ больше потребной энергии: .


Таблица 10.3─Определение количества ветроустановок

ВЭУ

Месяц

АВЭУ6-М ВТН8-8
% Кол-во % Кол-во
Январь 65 2 100 1
Февраль 100 1 100 1
Март 48 3 75 2
Апрель 70 2 100 1
Май 63 2 100 1
Июнь 53 2 83 2
Июль 44 3 66 2
Август 40 3 64 2
Сентябрь 39 3 63 2
Октябрь 60 2 95 2
Ноябрь 63 2 99 1
Декабрь 63 2 100 1

,

где -количество ветроустановок

При использовании одной ветроустановки АВЭУ6-М в январе месяце:

Коэффициент использования вырабатываемой энергии

, %

Результаты расчетов сведены в табл.3.14.

3.2) Коэффициент обеспеченности потребителя оцениваем также для каждого месяца в зависимости от вида и количества ВЭУ. Так, в мае при использовании одной и двух ветроустановок типа АВЭУ6-4М соответственно


, % (10.14)

Результаты расчетов для других месяцев заносим в табл.3.15.

Значит, для полного удовлетворения потребности в энергии нужны три ветроустановки типа АВЭУ6-4М или две установки BWC-3. Коэффициент их использования составляет 0,67 и 0,71.

Таблица 10.4─Энергетические показатели

Кол-во Январь Февраль Март Апрель Май Июнь
Кi Ко Кi Ко Кi Ко Кi Ко Кi Ко Кi Ко
АВЭУ6-М
1 1 0.65 0.6 1 1 0.48 1 0.7 1 0.63 1 0.53
2 0.77 1 0.3 1 1 0.95 0.7 1 0.8 1 0.95 1
3 0.51 1 0.2 1 0.7 1 0.5 1 0.5 1 0.6 1
ВТН8-8
1 0.96 1 0.4 1 1 0.75 0.9 1 0.78 1 1 0.83
2 0.48 1 0.2 1 0.6 1 0.45 1 0.48 1 0.6 1
Кол-во Июль Август Сентябрь Октябрь Ноябрь Декабрь
Кi Ко Кi Ко Кi Ко Кi Ко Кi Ко Кi Ко
АВЭУ6-М
1 1 0,44 1 0,4 1 0.39 1 0,6 1 0.63 1 0.63
2 1 0,9 1 0,8 1 0.78 0.84 1 0,78 1 0.78 1
3 0.76 1 0,8 1 0,85 1 0.56 1 0.5 1 0,5 1
ВТН8-8
1 1 1 0.4 0.64 1 0.63 1 0.95 1 0,99 1 1
2 0,5 1 0,77 1 0.8 1 0.52 1 0.51 1 0.5 1

Согласно режиму повторяемости скорости ветра (см. прилож.1) рабочий режим наступает с соответствующей вероятностью. Обеспеченность рабочей скорости ветра p(v), когда v > vmin , и средняя продолжительность работы ВЭУ (N дней) в течение месяца приведены в табл.10.5.

Таблица 10.5─Показатели за сезон

Количество Ки Ко
АВЭУ6-М
1 0,97 0,59
2 0,83 0,95
3 0,58 1
ВТН8-8
1 0,93 0,87
2 0,53 1

Значит, для полного удовлетворения потребности в энергии нужны две ветроустановки типа АВЭУ6-4М или одна установка ВНТ8-8.

4) Определение экономической эффективности ветроустановки

4.1) Рассчитываем количество полезно используемой энергии за сезон и количество сэкономленного топлива:

(10.15)

или

(10.16)

При использовании двух установок АВЭУ6-4М:

Результаты расчетов занесены в табл.10.6.


Таблица 10.6─Экономия топлива

АВЭУ6-М Кол-во Полезная энергия Экономия топлива
1 89355 6,8
2 144000 11
3 262470 20
ВТН8-8 1 133000 10
2 146000 12

4.2) Оцениваем эффективность ветроустановки по энергетическим затратам и определяем срок окупаемости.

Энергозатраты на установку АВЭУ6-4М составляют 89355 МДж, на единицу площади, ометаемой ветроколесом – 1400 Мдж/м2 .

Эффективность энергозатрат при использовании двух установок АВЭУ6-4М

;

срок окупаемости

лет

Результаты расчетов занесены в табл.10.7.

Таблица 10.7─Срок окупаемости по энергетическим показателям

Показатели АВЭУ6-4М ВТН8-8
1 2 3 1 2

Энергозатраты, МДж

48000

96000 144000 78471 157000
Полезная энергия, МДж 89355 144000 262470 133000 146000
Эффективность энергозатрат 1,7 1,5 1,8 1,7 0,9
Срок окупаемости, лет 0,5 0,6 0,5 0,6 1,1

Таким образом, расчет показывает, что наиболее эффективным является вариант с использованием двух установки типа АВЭУ6-4М. При этом потребитель обеспечивается энергией на 95%.

4.3) Оценка сравнительной эффективности ветроустановки по стоимостным показателям

Для каждого рассматриваемого варианта определяются годовые издержки и экономия органического топлива. Условие эффективного использования ветроустановки:

.

При использовании одной установки BHT8-8 годовые издержки составят 8400 рублей, если Куд =1500руб./м2 и а=0,05; выручка от экономии топлива – 6800 рублей, если Т =4000 руб./т у.т. Выбранная ветроустановка работает эффективно. Результаты расчета сведены в табл.3.19. Полученные данные показывают, что для рассматриваемого потребителя при принятых условиях выгодно отличается установка BWC-3. Сравнительная эффективность ее составляет 300 рублей, другие варианты энергоснабжения являются неэффективными.

Таблица 10.8─Экономический эффект

Варианты Годовые издержки, руб. Экономия топлива, руб. Сравнительная эффективность, руб.
АВЭУ6-М 1 5100 8840 +3740
2 10200 14830 +4630
3 15300 26000 +10700
ВТН8-8 1 8400 6800 -1600
2 16800 15600 -1200

Себестоимость энергии от ветроустановки

СВЭУ = ИВЭУ /Qпол = 10200 /144000 = 0,14 руб./МДж = 0,5 руб./кВт·ч.

При изменении первоначальных условий, т.е. удельных капиталовложений, стоимости топлива следует ожидать изменения сравнительной эффективности и себестоимости вырабатываемой энергии. Однако ясно, что вариант использования ветроустановки BWC-3 предпочтительнее, чем АВЭУ-6-4М.

Оценка экономической эффективности ВЭУ по энергозатратам и стоимостным показателям также говорит в пользу ветроустановки BHT8-8, причем вырабатываемая электроэнергия должна идти только на нагрев воды.

10.6 Выводы по использованию ветроустановки

Использование ветроустановки для нагрева горячей воды на Агрофирме «Гарант» Кунашакского района даёт не только экономический эффект, но и позволяет сохранять окружающею среду, что в настоящее время очень актуально.

Использование ветроустановок это один из наиболее прогрессивных способов экономии энергоресурсов, а в связи с постоянным ростом цен использование неиссякаемых источников энергии становится перспективным направлением в развития не только отдельного предприятия, но и экономики в целом.

11. БЕЗОПАСНОСТЬ ТРУДА

Задачей раздела “Безопасность труда “ в дипломном проекте является разработка организационных и технических решений, которые создают безопасные условия труда на проектируемом объекте. Выполнение норм и правил по безопасности труда обеспечивает необходимую электробезопасность пожаробезопасность и взрывобезопасность электроустановок, комфортную среду на рабочих местах операторов, ведущих производственный процесс и работников, обслуживающих производственные установки.

Уровень производственного травматизма оценивается на основании статистического материала предприятия «Гарант» в н.п. Борисова. Результаты статистического анализа приведены в таблице 11.1.

Проанализируем производственный травматизм в хозяйстве за 3 года с помощью двух показателей: коэффициента частоты и коэффициента тяжести несчастных случаев.

Коэффициент частоты исчисляется на 1000 человек списочного состава работающих и выражает число несчастных случаев на 1000 работающих за отчетный период на предприятии.

Коэффициент тяжести выражает среднее число дней нетрудоспособности, приходящихся на один несчастный случай в отчетном периоде.

Таблица 11.1– Распределение коэффициентов частоты и тяжести травматизма за 3 года.

Годы Средне Кол-во Потеря Кч Кт

списоч

ное

кол-во

работ.

пострадавших

рабочих

дней

по

хоз-ву

по

области

по

хоз-ву

по

области

2004 689 1 30 1.8 15,1
2005 740 2 74 2,65 24,7
2006 759 2 84 2,65 42

Из таблицы видно, что за последнее время число несчастных случаев не сокращается. Причинами травматизма являлись: неисправность оборудования, низкая квалификация обслуживающего персонала, нарушение технологического процесса , использование рабочих не по специальности.

Рассмотрим распределение травматизма по отраслям производства.

Таблица11.2 –Распределение несчастных случаев по отраслям производства

Отрасли 2004 2005 2006
производства

кол.

работ

кол.

постр

Кч

кол.

работ

кол.

постр

Кч

кол.

работ

кол.

постр

Кч

Энергетика 102 - - 102 2 2,65 105 - -
Животновод-о 110 - - 112 - - 112 2 2,65
Механизация 203 1 1,8 225 - - 230 - -
Растенивод-во 260 - - 278 - - 278 - -
Прочие: 14 23 34

Из таблицы следует, что большее число пострадавших это в энергетике и животноводстве , а в растениеводстве травматизма не было.

Для дальнейшего снижения травматизма необходимо проводить проверку знаний охраны труда , повышать дисциплину труда.

Мероприятия по производственной санитарии

При реконструкции подстанции 10/0,4 кВ мы руководствуемся нормами СНиП.

Проезжая автодорогу выполняют крупнощебеночным покрытием, переходная дорога на расстоянии 3,5 м до места установки трансформатора . Подстанцию ограждаться сетчатой оградой высотой 1,5 м.

Территорию подстанции благоустраиваться путем засевания травами . Обслуживание подстанции осуществляют без постоянного дежурного персонала. В связи с этим, согласно нормам технологического проектирования сетей водопровода и канализации не предусматриваются. Воду доставляется передвижными средствами.

Требования к персоналу, обслуживающему электроустановки и его ответственность

Эксплуатацию электроустановок осуществляет специально подготовленный электротехнический персонал. При отсутствии подготовки работники должны быть обучены (до допуска к самостоятельной работе) в специализируемых центрах подготовки персонала (учебных комбинатах, учебно- тренировочных центрах и т.д).

Профессиональная подготовка персонала, повышение его квалификации, проверка знаний инструктажи проводятся в соответствии с требованиями государственных и отраслевых нормативных правовых актов по организации охраны труда и безопасности работы персонала.

К работам в электроустановках допускаются лица, достигшие 18-ти летнего возраста. Проверка состояния здоровья работника проводится до приема его на работу, в дальнейшем периодически не реже 1 раза в 2 года.

Электротехнический персонал до назначения на самостоятельную работу, связанную с эксплуатацией электроустановок должен пройти:

- вводный инструктаж;

- первичный инструктаж на рабочем месте, (инструктаж оформляется в журнале инструктажа с подписями инструктирующего и инструктируемого);

- обучение на рабочем месте;

- стажировку и производственное обучение на рабочем месте под руководством ответственного обучающего лица со сроком от 2 до 14 смен в зависимости от подготовленности обучаемого;

- дублирование под руководством опытного работника со сроком от 2 до 12 смен в зависимости от подготовленности обучаемого (уровня знаний, стажа и опыта работы), продолжительность дублирования устанавливается решением экзаменационной комиссии.

После допуска к самостоятельной работе, оформленного приказом по предприятию, можно приступать к самостоятельной работе.

Проверка знаний производится:

первичная – перед допуском к самостоятельной работе, не позже 1 месяца со дня назначения на должность;

периодическая – один раз в год для электротехнического персонала, обслуживающего действующие электроустановки и один раз в три года руководителей и специалистов;

внеочередная – проводится в следующих случаях:

- при нарушении персоналом правил, норм и инструкций,

- по требованию органов технического надзора, а также по

заключению комиссий, производивших расследование нарушений,

- по решению руководителей вышестоящих органов управления, если будут установлены недостаточные знания правил, норм и инструкций или неправильные действия персонала при нормальных и аварийных ситуациях,

- при вводе в действие новых или переработанных правил,

- при установке нового оборудования, реконструкции или изменении главных энергетических и технологических схем,

- при неудовлетворительной оценке проведенной повторной контрольной тренировки (противоаварийной или противопожарной).

Внеочередная проверка не отменяет сроков периодической проверки по графику, кроме случаев, связанных с вводом в действие новых правил.

После проверки знаний присваивается группа по электробезопасности.

Для работы и обслуживания помещений необходим комплект средств защиты , представленный в табл. 11.3.

Из таблицы мы увидим , что индивидуальные средства защиты и спецодежда находятся в достаточном объеме.

Таблица 11.3–Индивидуальные средства защиты и спецодежды обслуживающего персонала.

Средства защиты Количество
Полукомбинзон х/б 1 штука на каждого эл.монтера
Перчатки диэлектрические не менее 2 пар
Галоши диэлектрические 1 пара
Противогаз 2 штуки
Защитные очки 2 пары
Изолирующая штанга 1 штука на каждое напряжение
Указатель напряжения 1 штука на каждое напряжение
Временные ограждения ( щиты ) не менее 2 штук
Переносные плакаты и знаки безопас. по местным условиям

Защитные меры в электроустановках

Согласно ПУЭ, электрические сети напряжением 10 кВ выполняется с изолированной нейтралью, а электрические сети напряжением 0,4 кВ выполняются с глухозаземленной нейтралью тип TN-S.

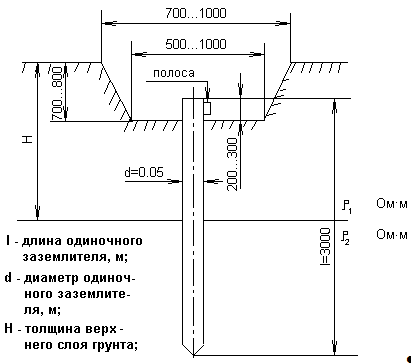

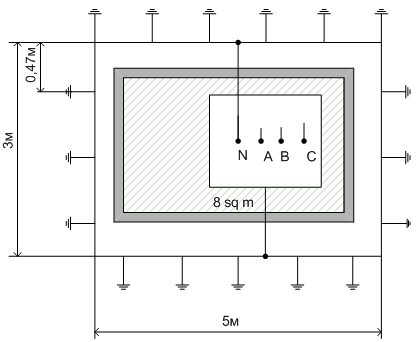

В целях обеспечения безопасности от поражения электрическим током в проекте подстанции предусматриваются следующие меры:

1) входная калитка и ворота закрываются на замок, ключ от которой находится у оперативного персонала;

2) площадки для установки высоковольтных аппаратов устанавливаются на высоте не менее 2,5 метров от уровня земли, что позволяет обеспечить недоступность прикосновения к токоведущим частям;

Для предотвращения ошибочного доступа оперативного персонала используют защитные блокирующие системы, исключающие неправильные и опасные действия при работах на подстанциях, в том числе:

1) блокировки между короткозамыкателями и определителями, которые не дают возможности отключить определитель до включения короткозамыкателя;

2) блокировки в шкафах КРУН, которые не позволяют включать масляный выключатель при включенных заземляющих ножах;

3) блокировки на разъединителях (между главным и заземляющими ножами).

Над подземными кабельными линиями напряжением выше 1000 В в соответствии с действующими “ Правилами охраны высоковольтных электрических сетей “ должны отводится земельные участки в размере площади над кабелем и по охраняемой зоне в обе стороны от крайнего кабеля, в пределах которой:

1) не допускается производство земляных работ, а так же укладка других коммуникаций без согласования с организацией, эксплуатирующей данную кабельную линию;

2) запрещается сбрасывать большие тяжести, выливать кислоты и щелочи, устраивать свалки, в том числе свалки шлака и снега.

В городах и поселках кабельные линии следует, как правило, прокладывать в земле, под непроезжей частью улицы, по дворам и техническим полосам в виде газонов с кустарниковыми посадками.

Постоянные плакаты изготавливаются из листового металла или пластических материалов. Рисунок и надписи выполняют только соответствующих расцветок.

При работе в ЗТП обслуживающий персонал оснащают следующим комплектом средств защиты.

Таблица 11.4– Средства защиты для подстанций.

Средства защиты Количество
1. Штанги изолирующие:
Оперативные 1
измерительные 1
для наложения заземления 1
Продолжение таблицы 11.4
2. Клещи изолирующие:
для операций с предохранителями 1
электроизмерительные 1
3. Указатель напряжения опн-90 1шт. на каждое напряжение
4. Перчатки диэлектрические 2 пары
5. Боты диэлектрические 1 пары
6. Коврики диэлектрические по местным условиям
7. Накладки изолирующие по местным условиям
8. Подставки изолирующие по местным условиям
9. Индивидуальные комплекты 1
9. Переносные заземления по местным условиям
9. Временные ограждения по местным условиям
12. Предупредительные плакаты 2
13. Защитные очки 2
14. Противогазы 2
15. Рукавицы 2

Объем средств защиты является необходимым и достаточным по комплектности для обеспечения безопасности персонала электроустановок.

Мероприятия по пожарной безопасности

Территории сельскохозяйственного предприятия содержат в чистоте и систематически очищаться от горючих отходов.

Ко всем зданиям и сооружениям обеспечивают свободный доступ. Проезды и подъезды к зданиям и водоисточникам , а так же подступы к пожарному инвентарю и оборудованию должны быть всегда свободными.

Противопожарные резервы между зданиями не используют под складирование грубых кормов, каких- либо материалов и оборудования, для стоянки автотранспорта, тракторов, комбайнов и другой техники.

При размещении ферм и других сельскохозяйственных объектов вблизи лесов хвойных пород , между строениями и лесными массивами создают на весенне-летний пожароопасный период защитные противопожарные полосы, устраиваемые с помощью бульдозеров , лугов и других почвообрабатывающих орудий.

В местах хранения и применения огнеопасных жидкостей и горючих материалов, обработки и хранения сельскохозяйственных продуктов , в животноводческих и других производственных помещениях курение строго запрещается. Курить можно только в специально отведенных местах , отмеченных надписями “ Место для курения “ , оборудованных урнами или бочками с водой.

Необходимая защищенность оборудования пожаро или взрывоопасных зонах, вытекает из необходимости применения несгораемых покрытий кабельных каналов и отражается следующими требованиями :

1. Пожарная опасность электроустановок обусловлена наличием в применяемом электрооборудовании горючих изоляционных материалов. Горючей является изоляция обмоток электрических машин , трансформаторов , различных электромагнитов , проводов.

2. Электрические машины и аппараты , применяемые в электроустановках , обеспечивают как необходимую степень защиты их изоляции от вредного действия окружающей среды , так и достаточную безопасность в отношении пожара или взрыва вследствие какой - либо неисправности.

3. При открытой прокладке провода и кабеля в местах, где возможны механические их повреждения, дополнительно защищают (стальной трубой, металлическим уголком , швеллером).

4. В местах пересечения незащищенных изолированных проводов и прокладки их через сгораемые конструкции прокладывают дополнительную изоляцию. В качестве меры против распространения начавшегося пожара применяют общие или местные противопожарные преграды. Общие противопожарные преграды , разделяющие здания по вертикали или горизонтали на отдельные отсеки , представляют собой противопожарную стену и перекрытия , выполняемые из несгораемых материалов ( кирпича , железобетона ).

Потребность в первичных средствах пожаротушения отражаем в таблице 11.5

Таблица 11.5– Первичные средства пожаротушения
Наименование объектов Единицы Огнету шители Бочки с
и помещений измерения пенные углекислотные водой
1.Помещение для установки паровых и водогрейных котлов

на

помещение

2

-

-

2. Механические

мастерские

на

600 кв.м.

1

-

-

3.Гаражи 100 кв.м 1 - -

4. Котельные:

- на твердом топливе

- на жидком топливе

на

2 топки

1

1

-

-

5. Электростанции и

подстанции

на

200 кв.м.

1

2

-

6. Склады и хранилища 200 кв.м. 1 - 1

7. Служебные помещения при коридорной

системе

на 20

погон.м.

1

-

-

8. Столовые 100 кв.м. 1 - 1

Продолжение таблицы 11.5

Наименование объекта

Ведра

пожарные

Ящики с

песком

Лопаты

Войлочные

полотна

Мотопомпа

(пож.

кран)

1. - 1 2 - 1
2. - - - - -
3. - 1 2 1 -
4. -/- -/1 -/2 -/- 1/1
5. - 1 2 1 -
6. 2 - - - -
7. - 1 1 - -
8. 2 - - - -

Расчет заземляющего контура ТП 10 / 0,4 кВ

Расчет заземляющего контура подстанции произведен по программе для IBM- совместного компьютера , которая находится в приложении.

В результате расчета определяем, что заземляющий контур состоит из стальных стержней длиной 3 м и диаметром 0.03 м, расположенных на расстоянии 2 м друг от друга. ( рис. 11.1 )


Рисунок 11.1–Вертикальный стержневой

Рисунок 11.2– План размещения контура заземления на ТП

12.Технико – экономическая часть

Определяем капитальные затраты на сооружение ВЛ 10 кВ и ТП 10/0.4 кВ.

Таблица 12.1–Капитальные затраты на сооружение ВЛ 10 кВ и ТП 10/0.4 кВ.

П/П

Наименование основных элементов электропередачи Единицы измерения Количество Кап.затраты, руб.
На ед. продукции Всего
1 КТП 10/0,4 SНОМ =160 кВА шт 2 9540 19080
2 Строительство ВЛ10 кВ:
Установка опор
П10-4ДД шт 160 250,2 40032
П10-9ДБ шт 182 427,8 77859
УП10-2ДД шт 1 714 714
ОА10-2ДД шт 6 888 5328
АК10-2ДД шт 14 852 11928
Подвеска провода:
АС70 км 10,1 4332 43753
АС35 км 7 2586 18102
6 Сооружение КТП 40-63кВА шт 4 3162 12648
8 Сооружение КТП 160кВА шт 2 5880 11760
9 Стоимость ячейки КРУН-10 шт 1 12600 12600

12.1 Определяем издержки на амортизацию и капитальный ремонт

где Pа.я. – норма амортизационных отчислений на ячейку КРУН-10 в процентах.


Pа.я. =6.4%

Pа.л10. – норма амортизационных отчислений на ВЛ 10 кВ в процентах.

Pа.л10. =5.7%

Pа.тп. – норма амортизационных отчислений на ТП 10/0.4 кВ в процентах.

Pа.тп. =6.4%

Pа.л0.38. – норма амортизационных отчислений на ВЛ 0.38 кВ в процентах.

Pа.л0.38. =5.7%

кял10тпл0.38 – капитальные вложения в ячейку, ВЛ 10 кВ, все ТП 10/0.4 кВ и ВЛ 0.38 кВ.

руб

12.2 Определяем издержки на покрытие потерь электрической энергии

Ип =bл10 ×DWл10 +bтп ×DWтп

где DWл10 и DWтп – потери энергии в линии 10 кВ и ТП 10/0.4 кВ.

b - стоимость 1кВт×ч потерь электроэнергии.

Принимаем bл10 =2.7 коп/ кВт×ч


bтп =2.5 коп/ кВт×ч

Ип =(2.5×35536+2.7×24936) ×0.06=9370 руб

12.3 Определяем издержки на эксплуатацию

Иэ =g×N

где N – число условных единиц электропередачи

g - затраты на обслуживание одной условной единицы.

g=28 руб/у.е.

Иэ =28×1247.82=34938.96 руб

12.4 Определяем ежегодные издержки на электропередачу

Игапэ =18687.77+9370+34938.96=62996.73 руб

12.5 Рассчитываем переданную за год электроэнергию

Wг =Pрасч ×Tmax =480×3500=1680000 кВт×ч/год

12.6 Определяем себестоимость распределения электроэнергии от шин 10 кВ ГПП до шин 0.4 кВ потребительских ТП

руб/кВт×ч

12.7 Определяем себестоимость 1кВт ×ч на шинах 0.4 кВ

Себестоимость электроэнергии от электростанций до шин 10 кВ ГПП принимается равной 2.33 коп/кВт×ч.

bш0.4 =bш10 +bпер =2.33×0.06=0.1768 руб/кВт×ч

Расчет технико-экономических показателей произведен с акта разграничения энергобаланса Кунашакского РЭС. Расчет в дальнейшем будет использоваться для себестоимости, учета электроэнергии.

ЗАКЛЮЧЕНИЕ

Целью дипломного проекта являлась реконструкция схемы электроснабжения н.п.Борисова с разработкой вопросов энергосбережения за счет использования ветроэнергетической установки. Нами был произведен анализ хозяйственной деятельности; анализ существующей схемы электроснабжения хозяйства; предложен вариант реконструкции схемы электроснабжения а также непосредственно СХП «Гарант» ; произведен расчет электрических нагрузок с перспективой роста; произведен расчет ВЛ 10 кВ и произведена оценка качества напряжения у потребителей; произведен расчет токов КЗ , выбраны и согласованы защиты; рассмотрены вопросы безопасности жизнедеятельности и экологии; оценены технико-экономические показатели проекта.

При разработке вопросов энергосбережения за счет использования ветроэнергетической установки была предложена технологическая схема теплоснабжения с использованием ВЭУ, рассчитана ветроэнергетическая установка и проверена по энергетическим и экономическим показателям.

Все расчеты были выполнены с проверкой по надежности электроснабжения, проверкой по качеству электрической энергии и условиям экономичности.


ЛИТЕРАТУРА

1. Будзко И.А., Зуль Н.М. Электроснабжение сельского хозяйства. – М.: Агропромиздат, 1990. – 496 с.: ил.

2. Мякинин Е.Г. Методические указания по теме «Компенсация реактивной мощности в сельских электрических сетях». – Челябинск, 1991.

3. Методические указания по расчету электрических нагрузок в сетях 0,38–110 кВ сельскохозяйственного назначения.– Руководящие материалы по проектированию электроснабжения сельского хозяйства. М.: ноябрь, 1981.

4. Инструкции по выбору установленной мощности подстанций 10/0,4 кВ в сетях сельскохозяйственного назначения (РУМ). – М.: Сельэнергопроект, 1987. – 126 с.

5. Методические указания по обеспечению при проектировании нормативных уровней надежности электроснабжения сельскохозяйственных потребителей (РУМ).–М.:Сельэнергопроект, 1986,–32 с.

6. Методические указания к курсовому проектированию “Электроснабжение сельскохозяйственного населенного пункта”.– Челябинск, 1990. – 55 с.

7. Будзко И.А., Левин М.С. Электроснабжение сельскохозяйственных предприятий и населенных пунктов.–М.:Агропромиздат, 1985.

8. Сибикин Ю.Д., Сибикин М.Ю., Яшков В.А. Электроснабжение промышленных предприятий и установок. М.:Высшая школа, 2001.– 336 с.

9. Методические указания к разделу “Безопасность труда” в дипломных работах и проектах.– Ч., 2007. -28с.

10. Правила пожарной безопасности для энергетических предприятий. -Ч., 1995. -130с.

11. Луковников А.В. ”Охрана труда”4-е издание. - М: Колос, 1978.-352 с.
