Министерство сельского хозяйства российской федерации

ярославская государственная сельскохозяйственная академия

кафедра эксплуатации машинно-тракторного парка и безопасности жизнедеятельности

безопасность жизнедеятельности

курсовая работа

«охрана труда и защита от чрезвычайных ситуаций на объектах АПК»

Вариант курсовой работы _________3 ___________

Работу выполнил студент 5 курса заочного отделения инженерного факультета ____________Гребенщиков Д.В. _______

Руководитель ________________________________

Дата регистрации в деканате ___________________

Дата регистрации на кафедре ___________________

Оценка работы _______________________________

Ярославль 2011 г

Содержание:

1. ВВЕДЕНИЕ.

2. негативные факторы техносферы.

3. ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ И ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ.

4. УСТОЙЧИВОСТЬ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ.

ВВЕДЕНИЕ.

В условиях становления рыночной экономики проблемы безопасности жизнедеятельности становятся одними из самых острых социальных проблем. Связано это с травматизмом и профессиональными заболеваниями, приводящими в ряде случаев к летальным исходам, притом что более половины предприятий промышленности и сельского хозяйства относится к классу максимального профессионального риска.

Рост профессиональных заболеваний и производственного травматизма, числа техногенных катастроф и аварий, неразвитость профессиональной, социальной и медицинской реабилитации пострадавших на производстве отрицательно сказываются на жизнедеятельности людей труда, их здоровье, приводят к дальнейшему ухудшению демографической ситуации в стране.

Реальную угрозу возникновения аварий с человеческими жертвами, увеличения числа профессиональных заболеваний, несчастных случаев на производстве, вредных выбросов и сбросов в окружающую среду представляет высокая степень износа основных фондов, составляющая около 43%, а машин и оборудования – 60%. Особенно тяжелое положение сложилось в АПК, где объем капитальных вложений уменьшился на 70% по сравнению с другими отраслями народного хозяйства, амортизационный износ оборудования в перерабатывающих отраслях достиг 85%, а в отдельных 100% и перешел в разряд критического состояния. Не отработан экономический механизм, побуждающий работодателя принимать эффективные меры по обеспечению здоровых и безопасных условий труда, хотя здоровье и жизнь человека обладают наивысшим приоритетом среди общечеловеческих ценностей.

1. негативные факторы техносферы

1. Оценка дозовой нагрузки от естественного фона радиации и техногенных источников.

Определяем индивидуальную дозу облучения населения за год:

Стандартная продолжительность облучения – 732 часа в месяц.

Таблица 1 . Исходные, справочные и рассчитанные данные по естественному фону радиации и техногенным источникам облучения.

Номер варианта 3
Продолжительность проживания на местности с естественным радиационным фоном 12 мкР/ч (количество месяцев в течение года – 3) 26352 мкР
Продолжительность проживания на местности с естественным радиационным фоном 19 мкР/ч (количество месяцев в течение года – 9) 125172 мкР
Доза облучения, полученная в течение года от техногенных источников радиации (просмотр телевизора, светящиеся циферблаты и т.д.) 35 мБЭР = 0,35 мЗв
Годовая доза от естественного фона радиации 151524 мкР = 0.151 Р 0,151 БЭР = 151 мБЭР = 1,51 мЗв
Суммарная годовая доза (естественное + техногенное облучение) 1,86 мЗв

12 мкР/ч ∙ 3 мес.∙ 732 часа в месяц = 26352 мкР

19 мкР/ч ∙ 9 мес.∙ 732 часа в месяц = 125172 мкР

26352 мкР + 125172 мкР = 151524 мкР

В повседневной жизни человек подвергается хроническому об­лучению естественными и искусственными источниками ионизиру­ющих излучений в малых дозах. Установлено, что в этом случае био­логический эффект облучения зависит от суммарной поглощенной энергии и вида (качества) излучения. По этой причине для оценки радиационной безопасности при хроническом облучении человека в малых дозах, т.е. дозах, не способных вызвать лучевую болезнь, ис­пользуется эквивалентная доза ионизирующего излучения.

Единица эквивалентной дозы в СИ — зиверт (Зв). Зиверт равен эквивалентной дозе, при которой произведение поглощенной дозы в биологической ткани стандартного состава на взвешивающий ко­эффициент wR равно 1 Дж/кг. Следовательно:

1 Зв =1 Гр/wR

Взвешивающие коэффициенты wR для отдельных видов излу­чения при расчете эквивалентной дозы:

Фотоны, электроныимюонылюбыхэнергий .......................... 1

Нейтронывзависимостиотэнергии................................................ 5...20

Протонысэнергиейболее 2 МэВ ................................................... 5

Альфа-частицы, осколкиделения, тяжелыеядра......................... 20

Внесистемной единицей эквивалентной дозы ионизирующего из­лучения является бэр. Бэр равен эквивалентной дозе, при которой произведение поглощенной дозы в биологической ткани стандартно­го состава на взвешивающий коэффициент wR равно 100 эрг/г. Таким образом, 1 бэр = 0,013в = 1рад/wR . . Безразмерная единица коэффициента wR вСИ — зиверт на грей (Зв/Гр), во внесистемных единицах — бэр на рад (бэр/рад).

Единица экспозиционной дозы в СИ — кулон на килограмм (Кл/кг). Кулон на килограмм равен экспозиционной дозе, при ко­торой все электроны и позитроны, освобожденные фотонами в воз­духе массой 1 кг, производят в воздухе ионы, несущие электричес­кий заряд 1 Кл каждого знака. Внесистемная единица экспозиционной дозы — рентген (Р). Рентген — это единица экспозиционной дозы фотонного излучения, которая в 1см3 сухого воздуха при температуре 0°С и давлении 760 мм рт.ст. приводит к образованию 2,08∙109 пар ионов, несущих заряд в одну электростатическую единицу электри­чества каждого знака.

Примечание.Такое количество пар ионов в 1 см воздуха создает точечный источник радия-226 массой 1 г на расстоянии 1м за время экспозиции (выдержки) 1 ч. Активность 1 г радия-226 составляет 1 Ки.

Соотношение внесистемной единицы и единицы экспозиционной дозы в СИ имеет вид: 1 Р = 2,58 ∙ 10-4 Кл/кг.

Экспозиционная доза характеризует ионизационную способ­ность рентгеновского и гамма-излучения в воздухе, т.е. является ха­рактеристикой поля фотонного, а не всех видов ионизирующегоизлучения, причем только в диапазоне энергий от нескольких кило­электронвольт до 3 МэВ и только для воздуха. По этим причинам экспозиционная доза и ее мощность, а также все внесис­темные единицы (кюри, рад, бэр, рентген и др.) с 1.01.1990 г. долж­ны были быть изъяты из употребления. Однако в обращении нахо­дится еще много приборов радиационного контроля, шкалы которых проградуированы во внесистемных единицах — рентгенах, радах, рентгенах в час, а также в кратных или дольных единицах (напри­мер, в миллирентгенах или в микрорентгенах в час). Чтобы оценить при этом поглощенную дозу в биологической ткани, следует знать, что в условиях электронного равновесия экспозиционной дозе 1 Р соответствует поглощенная доза 0,873 рад в воздухе или 0,95 рад в биологической ткани. Поэтому с погрешностью до 5% экспозицион­ную дозу в рентгенах и поглощенную дозу в ткани в радах можно считать совпадающими.

Примечание.В связи с изложенным иногда записывают, что 1 Р 1 рад, но это не совсем корректно, так как экспозиционная и поглощенная дозы — разные фи­зические величины.

Таким образом, соотношение между внесистемными единицами экспозиционной, поглощенной и эквивалентной доз имеет вид

1 Р 1 рад = 1 бэр ∙ wR (9.16)

Здесь «» - знак соответствия.

Вывод: По данным условиям задания суммарная годовая доза от естественного и техногенного излучений равна 1,86 мЗв, что на 86 % превышает среднюю годовую норму за 5 лет, но не превышает 5 мЗв в год по нормам радиационной безопасности (НРБ –99/2009).

НОРМЫ РАДИАЦИОННОЙ БЕЗОПАСНОСТИ

НРБ –99/2009

Таблица 3.1

Основные пределы доз

Нормируемые

величины*

Пределы доз

персонал (группа А)**

Население

Эффективная доза

20 мЗв в год в среднем за любые последовательные 5 лет, но не более 50 мЗв в год 1 мЗв в год в среднем за любые последовательные 5 лет, но не более 5 мЗв в год

Эквивалентная доза за год в хрусталике глаза***

коже****

кистях и стопах

150 мЗв

500 мЗв

500 мЗв

15 мЗв

50 мЗв

50 мЗв

2. Определение мощности дозы от точечного источника радиации.

Определяем мощность дозы радионуклидных источников на указанных расстояниях:

Таблица 2. Активность и мощность дозы радионуклидных источников.

Радионуклидный источник Co Cs Sr
Активность источника (Бк) 1,5∙10 3∙10 3∙10
Активность источника (мКи) 4,05∙10 8,1∙10 8,1∙10
К(полная гамма-постоянная)(Р/ч*см/мКи) 13,2 3,55 0,05
Мощность экспозиционной дозы открытого источника на расстоянии R: 1 см 53,46∙10 28,75∙10 0,4∙10
1 метр 53,46∙10 28,75∙10 0,4∙10
3 метра 5,94∙10 3,19∙10 0,04∙10
Мощность экспозиционной дозы источника, помещенного в свинцовый контейнер с толщиной стенки 5 см на расстоянии 10 см от контейнера 12,7∙10 6,8∙10 9,5∙10
- активность 1 мКюри источника в миллиграмм эквивалентах радия ( К/8,4) 1,57 0,42 0,0059

Для определения мощности дозы (Р) от точечного источника излучения пользуемся соотношением:

Р = , где

Р – мощность экспозиционной дозы (Р/ч)

А – активность источника в милликюри (мКи)

R – расстояние от источника (см)

К– полная гамма-постоянная источника (Р/ч∙см/мКи)

1. Слой половинного ослабления свинца d= 1,2 см

2. 1 Бк = 2,7∙10 мКи, 1 мКи = 3,7∙10 Бк

3. Оценка активности и количества биологически активных изотопов J , Cs , Sr на аварийном выбросе на АЭС.

При аварии на АЭС произошел выброс в атмосферу радиоактивных продуктов общей активностью 14 МКи.

Таблица 3. Активность и масса биологически активных изотопов в аварийном выбросе АЭС и заражение земель.

Изотопы J Cs Sr
Исходные данные
Атомная масса изотопа (а.е.м.) 131 137 90
Период полураспада Т 8 суток 30 лет 29 лет
Суммарная активность выброса в миллионах Кюри 14
Содержание изотопа в выбросе АЭС (%) 25 5 2
Рассчитанные параметры
Активность изотопа на момент выброса (Ки) 3,5∙10 0,7∙10 0,28∙10
Активность изотопа на момент выброса (Бк) 12,95∙10 2,59∙10 1,036∙10
Масса изотопа в выбросе (грамм) 28,142 8056,74 2046,53
Активность J в % к первоначальной Через 1 месяц 7,4 - -
Через 3 месяца 0,4 - -
Активность Cs и Sr в % к первоначальной Через 30 лет - 50 48,9
Через 100 лет - 10 8,9

4. Вредные производственные факторы и их оценка.

4.1. Расчет воздухообмена в рабочей зоне.

Воздушная среда играет важную роль в дыхании человека и оказывает решающее влияние на формирование условий труда на рабочих местах. Неблагоприятное сочетание параметров микроклимата может вызвать перенапряжение механизмов терморегуляции, перегрев или переохлаждение организма. При снижении концентрации кислорода до 17% учащается пульс, дыхание, при 11…13% возникает выраженная гипоксия, а при 7…8% наступает смерть. Параметры микроклимата влияют на работоспособность человека. Как при перегреве, так и при переохлаждении возникает быстрое утомление, снижается производительность труда.

Данные: F =0,16 м; h = 3,5 м; = 0,4; t= 17; t= -17.

1. Определяем плотность наружного воздуха:

1,38 кг/м

2. Определяем плотность наружного воздуха:

1,22 кг/м

3. Определяем тепловой напор:

5,5 Па

4. Определяем скорость воздушного потока в вытяжной шахте:

1,13 м/с

5. Определяем необходимый воздухообмен:

651 м

4.2. Расчет мощности электродвигателя для привода вентилятора вытяжной вентиляции в кормоцехе.

Задание №1. Данные: V =400 м , К = 4 1/ч , С=16 мг/м , SiO=12%, С=1 мг/м , К= 3, L=250 м , d=0,4 м , =0,03, =1,14 кг/м , =1,19, = 4,1 м/с, =0,90, =0,97.

1. Находим содержание пыли в воздухе помещения:

16 ∙ 400 = 6400 мг

2. Находим количество выделяющейся пыли в течение часа с учетом кратности воздухообмена:

6400 ∙ 4 = 25600 мг

3. Находим ПДК пыли при содержании пыли SiO=12% по таблице:

ПДК = 2 мг/м

4. Находим воздухообмен:

м /г

5. Определяем производительность вентилятора:

м

6. Рассчитываем потери напора на прямых участках труб:

Па

7. Рассчитываем местные потери напора:

Па

8. Определяем напор вентилятора:

+

+Па

9. Рассчитываем мощность электродвигателя:

кВт

Задание №2. Механические системы вентиляции подразделяют на вытяжные, приточные и приточно-вытяжные.

Вытяжную вентиляцию устраивают там, где необходимо активно удалять загрязненный воздух. Приточную вен­тиляцию применяют для компенсации воздуха, удаленного из помещения вы­тяжной вентиляцией, создания подпора воздуха в помещении.

Принципиальные схемы механической вентиляции сельскохозяйственных объектов:

а — приточная; б — вытяжная; в, г — приточно-вытяжная с циркуляцией; 1 — устройство для забора воздуха: 2— воздуховоды; 3— фильтр; 4— калорифер; 5-- центробежный вентилятор; 6 и 7—приточные и вытяжные насадки; 8 —воздухоочиститель: 9— устройство для удале­ния воздуха; 10— вентиль; 11 — соединительный воздуховод; 12 — контур вентилируемогопомещения

Приточно-вытяжную вентиляцию применяют в помещениях с интенсив­ным выделением вредностей. При этом воздух одновременно нагнетается в помещение по приточной сис­теме вентиляции (рис. а), а удаляется из него по вытяжной (рис. б). Приточно-вытяжная система вентиляции с рецирку­ляцией (рис. в, г) отличается тем, что в целях экономии теп­лоты, затраченной на нагрев холодного воздуха, и энергии на его очистку к приточному воздуху, подаваемому по приточной сис­теме вентиляции, частично добавляют воздух, удаляемый из по­мещения по вытяжной системе. Количество приточного, выбра­сываемого и вторичного воздуха регулируют посредством венти­ля. Для рециркуляции используют воздух помещений, в кото­рых отсутствуют выделения вредных веществ и микробной флоры или последняя относится к 4-му классу опасности.

Для перемещения воздуха в системах механической вентиля­ции используют вентиляторы (при потерях давления в сети до 15 • 103 Па): осевые, центробежные и диаметральные.

Из осевых часто используют вентиляторы MU, ЦЗ-0-4, К-6; из центробежных — ЦЧ-70. ЦЧ-76, Ц9-35 и др. Диаметральные вен­тиляторы — разновидность центробежных с более широким рабо­чим колесом и большей производительностью.

2. ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ В ПРОИЗВОДСТВЕННЫХ УСЛОВИЯХ И ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ.

1. Определение режима защиты населения.

Определяем режим защиты населения с/х объекта в зоне радиоактивного заражения местности исходя из данных: Р = 12 Р/ч, t = 4 ч после взрыва, Д= 20Р.

При расчете режима защиты нужно стремиться к тому, чтобы продолжительность пребывания в ПРУ была минимальной, а продолжительность пребывания на открытой местности – максимальной.

Расчет режима проводится для первых четырех суток после радиоактивного заражения.

1. Определяем уровень радиации на 1 час после взрыва по таблице и округляем до целого числа:

Р= Р∙ k ;

Р= 12 ∙ 5,3 = 63,6 64 Р/ч

2. Считая, что облучение началось через 1 час после взрыва, по таблице определяем экспозиционную дозу отдельно за 1,2,3 и 4 сутки:

1 сутки : Д= = 152 Р;

2 сутки : Д= = 173 Р; 173 – 152 = 21 Р;

3 сутки : Д= = 184 Р; 184 – 173 = 11 Р;

4 сутки : Д= = 191 Р; 191 – 184 = 7 Р.

3. Заданную дозу облучения Д распределяем на четверо суток:

Д= 11 Р; Д= 3 Р; Д= 3 Р; Д= 3 Р;

Д= 11 + 3 + 3 + 3 = 20Р.

4. Рассчитываем коэффициент безопасной защищенности для каждых суток:

С= Д/ Д;

1 сутки : С= 152 / 11 = 13,8;

2 сутки : С= 21 / 3 = 7;

3 сутки : С= 11 / 3 = 3,7;

4 сутки : С= 7 / 3 = 2,3.

5. Определяем:

- время пребывания в ПРУ;

- время пребывания в жилом помещении;

Задаваясь для первоначальных расчетов значениями:

- время открытого пребывания на зараженной местности t= 1 час;

- время пребывания в рабочем помещении t= 8 час;

При необходимости (особенно в первые сутки) нужно уменьшать tи находить необходимую величину последовательными подстановками. В последующие сутки нужно увеличивать время открытого пребывания - t.

С С = ;

1 сутки : С =; 13,8 14,8

2 сутки : С =; 7 7,12

3 сутки : С =; 3,7 3,81

4 сутки : С =; 2,3 2,43

Таблица 4 : Режим защиты населения с/х объекта.

Показатели Единицы измерения сутки
1 2 3 4
Экспозиционная доза Д Р 152 21 11 7
Допустимая доза Д Р 11 3 3 3
Коэффициент безопасной защищенности С - 13,8 7 3,7 2,3
Время открытого пребывания t ч 1 1,5 4 7
Время пребывания в рабочем помещении t ч 2 8 8 8
Время пребывания в ПРУ ч 21 12 8 3
Время пребывания в жилом помещении ч 0 2,5 4 6
Реальный коэффициент защищенности за сутки - 14,8 7,12 3,81 2,43

2. Электробезопасность в сельскохозяйственном производстве.

2.1. Расчет шагового напряжения.

Задание №1: Рассчитать шаговое напряжение при обрыве высоковольтного провода и опасность поражения человека (животного).

Исходные данные:

№ в Объект поражения U, кВ I, А , Ом/м OA, м Ш, м
3 корова 6 10 80 0,5 1,3

1. Определяем сопротивление грунта в точке А для ноги, которая находится на расстоянии 0,5 м от точки касания провода:

R= 80 ∙ 0,5 = 40 Ом

Определяем сопротивление грунта в точке В для ноги, которая находится на расстоянии 0,5+1,3=1,8 м от точки касания провода:

R= 80 ∙ 1,8 = 144 Ом

2. Определяем падение напряжения в точках А и Б:

U= I ∙ R= 10 ∙ 40 = 400 B

U= I ∙ R= 10 ∙ 144 = 1440 B

3. Определяем потенциалы в точках А и Б:

V= 6000 – 400 = 5600 В

V= 6000 – 1440 = 4560 В

4. Определяем шаговое напряжение:

V= V– V

V= 5600 – 4560 = 1040 В

Опасное напряжение для животного!

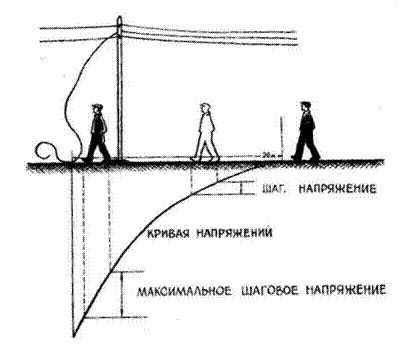

Задание №2: Напряжение шага. Если человек окажется в зоне растекания тока и будет стоять на поверхности земли, имеющей разные электрические потенциалы в местах, где расположены ступни ног, то на длине шага возникнет напряжение, соответствующее разности этих потенциалов (длина шага равная 0,8 м).


Напряжение между двумя точками цепи тока, находящими­ся на расстоянии шага, на которых одновременно может стоять человек, называется напряжением шага.

Задание №3: Напряжение прикосновения. В сетях с изолированной ней­тралью ток однофазного замыкания недостаточен для на­дежного отключения аварийного участка. Поэтому применяют защитное заземление, которое предназначено для снижения на­пряжений прикосновения и шага.

При замыкании тока на корпус нормально изолированные части электрооборудования окажутся под напряжением. При­коснувшийся к ним человек попадает под напряжение прикос­новения. Оно будет равно разности между полным напряже­нием U на корпусе, к которому прикасается человек рукой, и потенциалом поверхности земли, пола, где он стоит:

Uпр = U -

Напряжение между двумя точками цепи тока, которых одновременно может коснуться человек, называется напряже­нием прикосновения.

Через тело человека, попавшего под напряжение прикосновения, проходит ток

где - сопротивление растеканию тока в земле в месте опоры ступней обеих ног при их параллельном включении в цепь тока. Сопротивление (Ом) зависит от удельного со­противления поверхности земли (Ом∙м), эквивалентного диаметра d=0.16 м ступни = 1,5 2 .

Чтобы уменьшить этот ток, необходимо уменьшить напря­жение прикосновения, а следовательно, напряжение на корпусе U3 . Для этого корпус соединяют с заземлителем, находящимся в земле. При этом напря­жение на корпусе понизится до:

где - сопротивление заземлителя, - ток однофазного за­мыкания.

Напряжение прикосновения обычно определяется как доля

от напряжения :

где — коэффициент напряжения прикосновения, 1. Подставив выражение в уравнение , получим

Так, если ток замыкания = 4 А, сопротивление заземления =10 Ом, коэффициент напряжения прикосновения =0,2, то ток, проходящий через тело человека, попавшего под напря­жение прикосновения (без учета сопротивления ),

Этот ток не превышает значения отпускающего (10 мА). Одна­ко в электроустановках напряжением выше 1000 В или в поме­щениях с повышенной опасностью независимо от напряжения установки указанный ток может значительно превышать отпускающий.

В случае, когда отсутствует заземляющее устройство, ток, проходящий через человека возрастает на порядки, что может привести к очень серьезной электротравме или смерти.

2.2. Расчет молниезащиты зданий и сооружений.

Задание №1. Рассчитываем радиус зоны защиты одиночного стержневого молниеотвода при следующих условиях: Зона защиты – Б , h = 12м, h= 5м, h= 7м, h= 9м.

h= 0,92 ∙ h = 0,92 ∙ 12 = 11,04 м;

r= 1,5 ∙ h = 1,5 ∙ 12 = 18 м;

r= 1,5 ∙ ( h - );

r= 1,5 ∙ ( 12 - ) = 9,85 м;

r= 1,5 ∙ ( 12 - ) = 6,59 м;

r= 1,5 ∙ ( 12 - ) = 3,33 м;

Задание №2. Описание устройства одиночного стержневого молниеотвода.

Для многих объектов необходимость молниезащиты определяют независимо от количества ожидаемых прямых ударов молнии (при 20 и более грозовых часов в год). Молниезащиту категории III(зона Б) сооружают в следующих случаях: для наружных установок классов II-III (склады ГСМ без бензина, угля, лесоматериалов); для зданий степеней огнестойкости III...V —детских садов, школ и интернатов, спальных корпусов и столовых детских лагерей, домов отдыха, больниц, а также клубов, кинотеатров; вертикальных вытяжных труб котельных или промышленных предприятий, водонапорных и силосных башен при высоте более 15 м от земли; в местностях с числом грозовых часов не менее 40 в год молниезащита категории III требуется для животноводческих и птицеводческих зданий степеней огнестойкости III ...V, но крупных: коровников, телятников и свинарников не менее чем на 100 голов всех возрастов, конюшен на 40, овчарен на 500 и птичников на 1000 голов (всех возрастов); для отдельно стоящих жилых до­мов при высоте более 30 м.

Для зашиты от прямого удара молнии часто применяют стерж­невые или тросовые молниеотводы. Стержневой молниеотвод представляет собой вертикальный стальной стержень любого про­филя, укрепленный на опоре, стоящей поблизости от защищаемо­го объекта, или на его крыше. Расстояние от отдельно стоящего молниеотвода и его заземлителя до защищаемого здания не нор­мируется. Сечение стального стержня, называемого молниеприемником,

должно быть не менее 100 мм2 , а длина —не менее 200 мм. Его соединяют с заземлителем с помощью токоотвода из стальной катанки диаметром не менее 6 мм (в земле — не менее 10 мм).

Раздел 3. УСТОЙЧИВОСТЬ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ.

1. Определение устойчивости отраслей с/х производства и с/х объекта в целом в условиях радиоактивного заражения местности.

Таблица 5 . Устойчивость отраслей и хозяйства.

Показатели Растениеводство Животноводство
Рожь Яровая пшеница Картофель Молоко Мясо свиней Мясо КРС
Исходные данные
Площадь(S)га, поголовье(К) кол.голов 80 160 70 100 800 300
Урожайность(Ур), ц/га, продуктивность(Пр) ц/гол 20 30 100 30 1 0,8
Закупочная цена(Ц)(усл.ден.ед.) 17 14 13 30 200 180
Р= 32 Р/ч; t= 8; Р= 73,6 Р/ч; подзона – А4
Технологические потери (П),% 10 10 10 20 20 20
Потери от экстремальных условий (П),% 60 40 20 20 10 10
Рассчитанные показатели
Годовой ВП 27200 67200 91000 90000 160000 43200
ВП в животноводстве за 7 месяцев - - - 52500 93333 25200
Пв денежном выражении 16320 26880 18200 10500 9333 2520
ВП за вычетом П 10880 40320 72800 42000 84000 22680
П в денежном выражении 1088 4032 7280 8400 16800 4536
Сумма потерь (П+ П) 17408 30912 25480 18900 26133 7056
ОВП за год 9792 36288 65520 71100 133867 36144
ОВП за 7 месяцев (жив-во) - - - 33600 67200 18144
Устойчивость культур и видов продукции 36 54 72 79 84 84
Устойчивость отраслей 60 82
Устойчивость хозяйства 74
Устойчивость отрасли животноводства за 7 месяцев - - - 69,5

2. Пожарная безопасность.

2.1. Пожарное водоснабжение.

При расчетах расхода воды на наружное пожаротушение зданий и сооружений исходят из продолжительности пожара, которая принимается в среднем за 3 часа. Расход воды зависит от категории производства, степени огнестойкости зданий, объема помещения и составляет от 5 до 40 л/с.

Q = 3,6 ∙ g ∙ Т ,

где g – удельный расход воды, л/с;

Т – время пожара, ч.

Задание №1 . Определяем объем пожарного водоема и площадь зеркала воды для хозяйства при наличии следующих жилых и производственных объектов:

№п/п Наименование объектов показатели
С К V T h V H V
Вариант 4
1 Склад пестицидов II В 1200 4,0 4,0 144 100 244 61
2 Цех комбикормов II В 2500 3,5 4,0 126 100 126 56,5
3 Зерносушилка II В 3500 3,0 3,5 108 100 208 59,4
4 Цех ремонта двигателей III Д 350 2,5 3,5 90 100 190 54,3
5 Моечный цех мастерских IV Д 400 2,0 4,5 72 100 172 38,2

С – степень огнестойкости зданий

К – категория производства

V – объем помещения, м

Т – время пожара, ч

h – глубина водоема, м

V – расход воды, м

H – неприкосновенный запас воды

V – общий объем водоема, м

– площадь зеркала воды, м

Для всех зданий удельный расход воды (по таблице) составляет 10 л/с.

Склад пестицидов : V= 3.6 ∙ 10 ∙ 4 = 144 м; V= 144 + 100 = 244 м;

= 244/4 = 61 м.

Цех комбикормов : V= 3.6 ∙ 10 ∙ 3,5 = 126 м; V= 126 + 100 = 226 м;

= 226/4 = 56,5 м.

Зерносушилка : V= 3.6 ∙ 10 ∙ 3 = 108 м; V= 108 + 100 = 208 м;

= 208/3,5 = 59,4 м.

Цех ремонта двигателей : V= 3.6 ∙ 10 ∙ 2,5 = 90 м; V= 90 + 100 = 190 м; = 190/3,5 = 54,3 м.

Моечный цех мастерских : V= 3.6 ∙ 10 ∙ 2 = 72 м; V= 72 + 100 = 172 м; = 172/4,5 = 38,2 м.

Задание №2. ПОЖАРНАЯ БЕЗОПАСНОСТЬ В РЕМОНТНЫХ МАСТЕРСКИХ, ПУНКТАХ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ,СКЛАДАХ ТОПЛИВА.

Перечисленные выше объекты снабжают средствами пожароту­шения. В них должны быть доска боевого пожарного расчета, та­бель с указанием расчета и инструкции о мерах пожарной безо­пасности. Цехи, склады, участки группируют по признакам по­жарной опасности. Сварочные, термические, кузнечные и окра­сочные участки разделяют несгораемыми стенами, перегородками и перекрытиями с открывающимися наружу дверными проемами.

Основную пожарную и взрывную опасность представляют уча­стки сварки, где могут находиться баллоны со сжатым кислоро­дом, ацетиленом. В окрасочных цехах пожары возникают от вспышки или взрыва паровоздушных смесей в вентиляционных воздуховодах, искрения электрооборудования. Искры могут обра­зовываться в выключателях, штепсельных соединениях, светиль­никах и в другом электрооборудовании. Окрасочные помещения и склады лакокрасочных материалов оборудуют автоматическими установками пожаротушения, пожарной сигнализацией; полы вы­полняют из негорючих материалов, не образующих искр при уда­ре. Электрооборудование должно быть во взрывобезопасном ис­полнении.

Нефтесклады устраивают наземного и подземного хранения. На складах нефтепродуктов, расположенных вне населенных пун­ктов, допускается устраивать подземные хранилища для легковос­пламеняющихся жидкостей вместимостью до 12 м3 или горючих жидкостей вместимостью до 60 м3 В зависимости от общего объе­ма резервуаров нефтебазы делят на два разряда: первый — вмести­мостью резервуаров 11...250 м3 , второй — 251...600м3 . Пожарные разрывы между зданиями и наземными нефтескладами второго разряда 50...80 м.

Наименьшее расстояние от подземных резервуаров для хране­ния жидкого топлива или пункта заправки должно быть: до зда­ний I и II степеней огнестойкости — 10 м, III степени — 12, IV и V степеней— 14, до площадок открытого хранения автомобилей — 10, тротуаров — 2 м.

На территории нефтесклада устанавливают молниезащиту. ог-непреградители, средства пожаротушения (лопаты, яшик с пес­ком, огнетушители, кошму и брезент).

Склады каменного угля устраивают на открытых площадках, под навесами, в угольных ямах и специальных помещениях. Наи­меньшее расстояние от открытых наземных складов каменного угля до зданий и сооружений III степени огнестойкости — 6 м, IV и V — 12 м, складов лесоматериалов— 24 м. складов Л ВЖ— 18 м.

Светильники на складах и фермах, в ремонтных мастерских должны быть герметичными или пылевлагозащищенными.

Для предупреждения пожаров или взрывов веществ на складах необходимо знать их физико-химические и пожароопасные свой­ства, возможность воспламенения при взаимодействии с возду­хом, одного с другим и склонность к самовозгоранию. С этой це­лью склады разбивают на изолированные один от другого несгора­емыми стенками отсеки.

2.2. Расчет эвакуационных выходов для животных.

Задание №1. Рассчитываем количество ворот для эвакуации животных при следующих условиях:

№в Вид животных Количество Степень огнестойкости здания
IV Коровы 550 II
Свиноматки 60 IV
Молодняк свиней 850 III
Овцы 400 V

Число ворот для эвакуации животных из помещений определяем по формуле:

Где N – число содержащихся в помещении животных;

– допустимое число животных на 1 м ширины выхода;

– ширина одних ворот, м. Для коров = 2м; свиней – 1,5м; овец – 2,5.

Коровы : ; принимаем 10 шт.

Свиноматки : ; принимаем 3 шт.

Молодняк свиней : ; принимаем 3 шт.

Овцы : ; принимаем 2 шт.

Задание №2: ОРГАНИЗАЦИЯ ПОЖАРНОЙ ОХРАНЫ И ТУШЕНИЯ ПОЖАРОВ В СЕЛЬСКОЙ МЕСТНОСТИ.

В основе деятельности противопожарной службы лежит про­филактика пожаров.

Ведущую роль в пожарной охране на селе играют доброволь­ные пожарные дружины (ДПД) или команды (ДПК). Число чле­нов ДПД устанавливает руководитель предприятия по согласова­нию с местными органами пожарного надзора с учетом имеющих­ся в хозяйстве средств тушения пожара. ДПД создают по одной на предприятие с отделениями в бригадах. Ответственность за орга­низацию и материальное обеспечение ДПД несут местные органы власти. Обязанности и права административно-технического пер­сонала сельскохозяйственных предприятий по пожарной безопас­ности определяются Положением о противопожарной охране в АПК.

Члены ДПД хранят в боевой готовности пожарную технику, изучают ее и способы тушения пожаров, регулярно проводят учеб­ные тревоги, участвуют в проверке на объектах средств тушения пожаров, источников водоснабжения, выполнения правил пожарной безопасности и ведут разъяснительную работу среди населе­ния. Обязанности члена ДПД определяются табелем боевого рас­чета, который должен быть вывешен в помещении пожарного депо. Члены ДПД имеют ряд льгот: их жизнь страхуется за счет предприятия, участие в тушении пожара, в проведении учебных тревог оплачивают, как их обычную работу, бесплатно выдают спецодежду пожарных.

В случае пожара в сельской местности все трудоспособное на­селение должно немедленно явиться с тем пожарным инструментом, который заранее определен начальником ДПД для жителей этого двора (багор, топор), или с ведром, лестницей и т. п.

Начальник ДПД или ДПК, прибыв на пожар, должен немедленно определить: где и что горит; есть ли угроза людям, животным и имуществу, где они находятся и как могут быть эвакуированы; размеры и пути распространения пожара; куда надо подавать струи воды; где нужно разбирать конструкции зданий. ДПД и население при пожаре разделяются на четыре отряда.

Отряд тушения спасает людей в горящих зданиях, прокладывает пожарные рукава и управляет пожарными стволами или тушит пожар из ведер, эвакуирует скот и имущество из горящих зданий, разбирает их, если это нужно для облегчения тушения пожара. В этот отряд кроме членов ДПД включают население с пилами, ле­стницами, топорами.

Отряд водоснабжения обслуживает насосы и доставляет воду к ним или горящему зданию, а если воды нет, то обеспечивает отряд тушения снегом, песком. В этот отряд включают прибывающих с ведрами, веревками, лопатами.

Отряд защиты предохраняет от загорания здания, располо­женные вблизи горящего, разбирая, если надо, заборы и сараи между ними. В него включают прибывших с ведрами, швабрами, ломами.

Отряд охраны охраняет эвакуируемые из зоны пожара скот и имущество, помогая отряду тушения в их эвакуации, особенно из зданий, соседних с горящим, и оказывает первую помощь пострадавшим. В этот отряд включают людей с носилками, ве­ревками.

Горючие жидкости надо гасить густой пеной или распыленной струей воды, которую можно применять для тушения пожара не­фти, масел, спирта. Струю надо направлять так, чтобы она не раз­брызгивала горящую жидкость, а скользила по поверхности или попадала в борт резервуара с внутренней стороны. Огонь в резер­вуаре можно погасить, закрыв горловину крышкой. Надо опа­саться взрыва неполного резервуара с бензином или вскипания и выбросов из резервуара нефти масла. Ближайшие резервуары надо охлаждать водой. Жидкость, горящую на земле, тушат, начи­ная с края наветренной стороны, постепенно покрывая пеной всю поверхность.

Пожары в электроустановке, находящейся под напряжением, и загоревшиеся ДВС тушат порошковыми или углекислотными ог­нетушителями. Водяные струи можно применять только в откры­тых для обзора установках напряжением до 10 кВ, когда ствол за­землен, а ствольщик использует диэлектрические перчатки, са­поги, боты и соблюдает расстояние от частей под напряжением до 1000 В не менее 3,5 м или при напряжении 6 ... 10 кВ — 4,5 м (если диаметр спрыска 13 мм, а при диаметре 19 мм соответственно 4 и 3 м). Это допустимо при использовании пресной воды ( 10 Ом ∙ м). Применять для тушения электроустановок, находя­щихся под напряжением, пенные огнетушители запрещается.

Заключение : При устойчивости ржи 36 % и пшеницы 54%, дальнейшее выращивание их не целесообразно. Поля надо засевать более устойчивыми культурами, как картофель и другие корнеплоды. В животноводстве, в общем, не такие уж значительные потери (всего 18%). Затраты на дополнительные защитные устройства (экраны) от радиации будут экономически не эффективны. Свободные средства лучше потратить на закупку кормов в более экологически безопасных районах.

Ежегодно доля пожаров, возникающих на производственных объектах сельского хозяйства, составляет примерно 5% от общего числа пожаров, происходящих в стране, а в сельской местности в целом – до 30%.

К основным причинам пожаров в сельском хозяйстве относятся: неосторожное обращение с огнем (25,8%); игра детей с огнем (14,1%), нарушение правил эксплуатации электрооборудовния (13,4%); неправильная установка печей и дымоходов (8,4%); нарушение правил монтажа и эксплуатации печей и поражение молнией (8,3%); нарушение правил монтажа электроустановок (5%); нарушение правил эксплуатации технологического оборудования.

Литература:

1. Шкрабак В.С., Луковников А.В., Тургиев А.К.; Безопасность жизнедеятельности в с/х производстве. – 2002г. – 480с.

2. Радиация. Дозы, эффект, риск. Пер. с англ. Банникова Ю.А. – 1990г., - 80с.

3. Инженерная экология: Учебник/ Под ред. проф. В.Т. Медведева; - 2002г.- 687с.

4. Безопасность жизнедеятельности в чрезвычайных ситуациях; Сычев Ю.Н., Уч.практ.,- 2005г.,- 226с.

5. Безопасность жизнедеятельности: Учебник/ Под ред. проф. Э.А. Арустамова, - 2006г.- 476с.
