Задание: Выполнить программную реализацию цифрового фильтра, задаваемого импульсной хар-кой вида
Фильтр - нерекурсивный. Число отсчетов – 7.

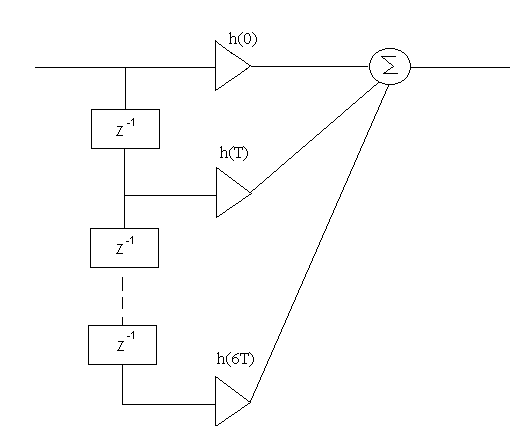

Структурная схема фильтра:
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ. (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Курсовая работа
По предмету: Цифровые устройства и МП. По теме: «Программирование цифровых фильтров»
Выполнил студент группы …… ………..
1999г.
Промежуточные вычисления.
Значение А0 выберем таким образом, чтобы коэффициенты были меньше единицы,но не были меньше 1/256. Это связано с тем, что коэффициенты представлены в виде дробных чисел длинны 8 бит.
A0=0.9

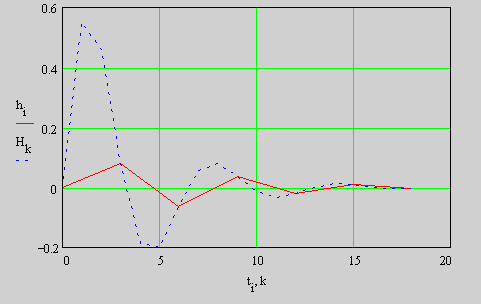

Произведя вычисления, получим импульсную хар-ку вида:
| Отсчет {hi} | Значение имп-ой хар-ки (DEC) | Значение имп-ой хар-ки (BIN) | Значение имп-ой хар-ки (HEX) | | 0 | 0 | 00000000 | 00 | | 3 | 0,080204 | 00010100 | 14 | | 6 | -0,063631 | 10010000 | 90 | | 9 | 0,037225 | 00001001 | 09 | | 12 | -0,019015 | 10000100 | 84 | | 15 | 0,008933 | 00000010 | 02 | | 18 | -0,003944 | 10000001 | 81 |
|
