ЛАБОРАТОРНАЯ РАБОТА №3

ИССЛЕДОВАНИЕ АВТОГЕНЕРАТОРА С ЧАСТОТНОЙ МОДУЛЯЦИЕЙ

Выполнили: Гущина С.Ю.

Шушарина А.К.

Чупракова М.О.

Проверил: Ефимов С.В.

Киров 2010

Цель работы: изучить параметры ЧМ сигналов, способы реализации частотной модуляции, принципы построения автогенераторов, управляемых по частоте; экспериментально исследовать автогенератор, в котором возможно осуществление частотной модуляции.

Оборудование : автогенератор с варикапом в кабельном контуре, генератор радиочастоты, осциллограф, селективный вольтметр, генератор звуковой частоты, мультиметр.

Ход работы:

1. Снятие характеристики частотного детектора и определение ее квазилинейного участка.

Рис.1 – Исследуемый макет.

Изменяя частоту генератора в пределах 410 - 510 кГц, зафиксирована величина U= с помощью вольтметра.

Результаты измерений занесены в таблицу 1.

Таблица 1:

fс , кГц 410 420 430 440 450 460 470 480 490 500 510
U=, В 11.9 11.74 10.9 9.35 6.93 4.3 2.17 0.96 0.31 -0.13 -0.25
fср , кГц 460

По данным таблицы построим зависимость выходного напряжения от частоты Uвых=f (fс).

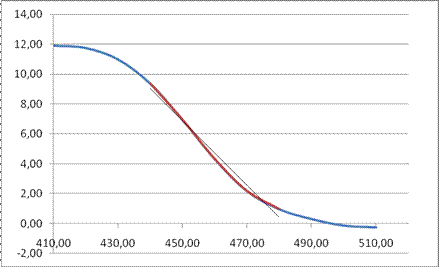

Рис.2 -Зависимость выходного напряжения от частоты Uвых=f (fс).

По линейному участку графика определили fср= 460 кГц.

2. Регулировочная характеристика автогенератора.

Изменяя напряжение смещения на варикапе, фиксируем частоту генератора (таблица 2).

Таблица 2:

UУПР, В 0 1 2 3 4 5 6 7 8 9 10
fГЕН , кГц 410,1 413,1 415,2 421,9 423,7 431,5 436,7 441,6 446 449,8 452,5
fср , кГц 443

По данным таблицы построили регулировочную характеристику:

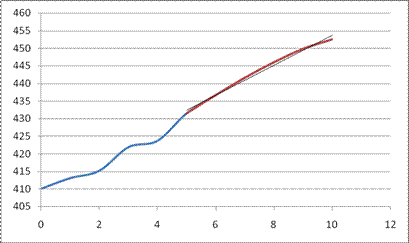

Рис.3 – Регулировочная характеристика fГЕН= f (UУПР)

3. Зависимость напряжения на выходе ЧД от напряжения смещения на варикапе автогенератора.

Изменяя напряжение смещения на варикапе автогенератора от 0 до 10 вольт переменным резистором «СМЕЩЕНИЕ», фиксируем значения постоянного напряжения на выходе частотного детектора.

Таблица 3:

UУПР, В 0 1 2 3 4 5 6 7 8 9 10
UВЫХ ЧД, В 12,87 12,81 12,78 12,43 12,23 11,52 10,72 9,88 8,93 8,16 6,85

Построим зависимость UВЫХ ЧД = f (UУПР).

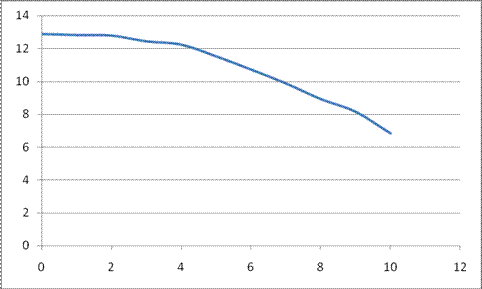

Рис. 4 - Зависимость UВЫХ ЧД = f (UУПР)

4. Модулирование колебания автогенератора синусоидальным напряжением звуковой частоты.

Частота автогенератора = 450 кГц;

Напряжение смещения = 9,3 В;

Частота низкочастотного генератора = 3 кГц;

Уровень напряжения на выходе НЧ-генератора = 4 В.

Рис. 5 – Изменения мгновенного значения фазы колебаний

При уменьшении амплитуды фаза колебаний изменяется:

Рис. 6 – Изменения мгновенного значения фазы колебаний

Амплитуду напряжения звукового генератора поставили вновь 4 В. Изменяем частоту:

Рис. 7 – Изменения мгновенного значения фазы колебаний при частоте звукового генератора 6 кГц

Рис. 8 – Изменения мгновенного значения фазы колебаний при частоте звукового генератора 11 кГц

Подключили вход осциллографа к гнезду КТ3:

Рис. 9 - Напряжение звуковой частоты на выходе частотного детектора

Амплитуда напряжения = 4 В.

Частота = 3 кГц.

При уменьшении амплитуды низкочастотного генератора уменьшается амплитуда на выходе частотного детектора и наоборот. Аналогично происходит и с частотой.

5. АЧХ автогенератора с частотной модуляцией.

Изменяя частоту генератора ЗЧ от 50 Гц до 10 кГц, напряжение на выходе генератора ЗЧ поддерживаем равным 4 В. С помощью осциллографа наблюдаем напряжение ЗЧ на выходе ЧД и заносим данные в таблицу 4.

Таблица 4:

fЗЧ , кГц 0,05 0,1 1 2 3 4 5 6 7 8 9 10
UВЫХ ЧД, В 5,4 5,4 5 4,8 4,2 3,5 3 2,7 1,8 1,5 1,2 1

По данным таблицы построим зависимость UВЫХ ЧД = f(fЗЧ ). АЧХ частотного детектора в указанной области частот считаем линейной.

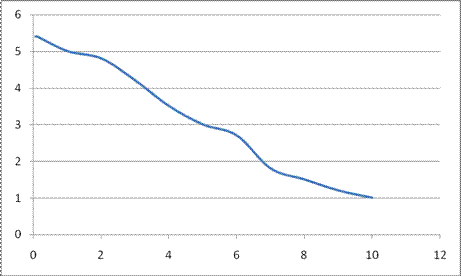

Рис. 10 - Зависимость UВЫХ ЧД = f(fЗЧ )

6. Определение спектрального состава частотно модулированных колебаний.

Произведем измерение частоты и напряжения спектральных составляющих колебаний на выходе ЧМ генератора при следующих значениях частоты и напряжения модулирующих гармонических колебаний:

1) F=1 кГц U=1 В - U=1.5 В F=462.2 кГц;

2) F=3 кГц U=1 В - U=1.5 В F=461 кГц;

3) F=1 кГц U=4 В - U=1.5 В F=459,8 кГц;

4) F=3 кГц U=4 В - U=1.5 В F=461 кГц;


Выводы:

Из проделанной лабораторной работы можно сделать следующие выводы:

2) При перестройке частоты автогенератора путём изменения смещения на варикапе, частота сигнала на выходе меняется не сразу, что связано с временем, требуемым для установления рабочего режима.

3) В основе частотного детектора лежат колебательные контура и для корректного демодулирования сигнала необходимо, чтобы рабочая точка находилась на линейном участке характеристики.

4) При росте частоты модулирующего колебания напряжения на выходе ЧД падает, что связано с большими потерями в схеме, а при росте амплитуды модулирующего колебания наблюдаются нелинейные искажения, что связано с выходом рабочей точки с линейного участка характеристики ЧД.
