Учебное пособие: Подготовка к работе и проверка работоспособности АСУ 9К58Б
Название: Подготовка к работе и проверка работоспособности АСУ 9К58Б Раздел: Рефераты для военной кафедры Тип: учебное пособие | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Утвержден ЕИРВ.461261.036 ФО1-ЛУ АСУ 9К58Б ФОРМУЛЯР Подготовка к работе и проверка работоспособности ЕИРВ.461261.036 ФО1 Листов 32 Содержание 1Подготовка АСУ 9К58Б к применению.. 3 1.1Основные сведения по эксплуатации системы.. 3 1.2Ввод в эксплуатацию АСУ 9К58Б. 9 1.3Перенастройка (изменение структуры подчиненности) системы управления11 1.4Рекомендации по подготовке системных данных. 14 Приложение А Рубрикатор понятий АСУ 9К58Б. 20 Приложение Б Схемы организации радио и проводной связи в АСУ 9К58Б. 28 1. Подготовка АСУ 9К58Б к применению 1.1 Основные сведения по эксплуатации системы1.1.1 АСУ 9К58Б представляет собой иерархическую распределенную систему управления формированиями реактивной системы залпового огня (РСЗО). Состав элементов АСУ 9К58Б и используемых программных средств в командно-штабных машинах (КШМ) и боевых машинах (БМ) показан на структурной схеме, приведенной на рисунке 1. АСУ 9К58Б обеспечивает управление формированиями уровней управления: - командный пункт реактивного дивизиона (изделие 1В111СБ); - до трех пунктов управления реактивных батарей (изделие 1В111СБ); - боевые средства – до 12 боевых машин РСЗО (изделие 9А52Б). - 1.1.3 На АРМ АСУ 9К58Б могут работать три группы пользователей, каждая из которых имеет определенный набор функций (набор интерфейсов для работы с данными): - пользователи с ролью «администратор системы» - выполняют загрузку системных данных и настройку АРМ КШМ (БМ) для функционирования в системе, администрирование баз данных (БД). Окно работы с данными приведено на рисунке 2 (содержание окна для КШМ аналогично, за исключением клавиши «Клавиатура»); - пользователи с ролью «должностные лица ПУ» - осуществляют автоматизированное управление подразделениями в процессе выполнения боевых задач. Окна работы с данными приведены на рисунках 3, 4; - пользователи с ролью «технический персонал» - выполняют контроль состояния КСАУ. Окна работы с данными приведены на рисунках 5, 6. Рисунок 2 Рисунок 5

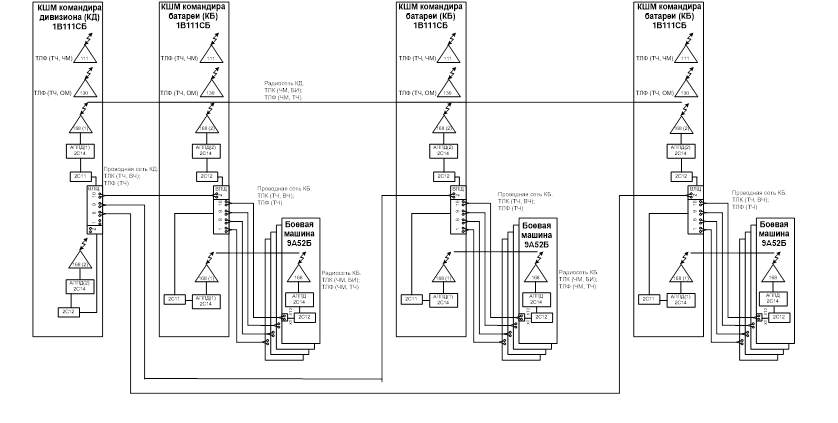

Рисунок 6 1.1.4 Каждому абоненту АСУ (пользователю с ролью «должностные лица ПУ») для аутентификации его в системе назначается уникальная электронная подпись, позволяющая осуществлять выход в канал связи при обмене информацией с внешними абонентами (электронный ключ). Подготовка (генерация) электронных ключей для конкретного объекта управления производится с помощью программы «АДМ П» ЕИРВ. 50943-01 (по уникальному коду объекта управления в системе). Подготовленные ключи записываются на устройство «программно-технический комплекс криптографической защиты информации π-CARD» (флэш-память со стандартным USB портом) и выдаются должностному лицу, работающему на объекте. При этом пользователю сообщается пароль активации устройства «π-CARD», который необходимо вводить каждый раз перед началом работы на АРМ (при запуске основного приложения). 1.2 Ввод в эксплуатацию АСУ 9К58Б1.2.1 При вводе в эксплуатацию АСУ должностному лицу с функциями «администратор системы» необходимо выполнить следующие работы: с помощью программы подготовки системных данных (ЕИРВ.50956-01) подготовить и записать на CD-диски (флэш-память) для последующей загрузки на все элементы АСУ следующие системные данные, общие для всех элементов: 1) классификатор понятий АСУ 9К58Б; 2) боевой состав; 3) списки должностных лиц, работающих в системе на каждом из уровней управления; 4) нормативно-справочную информацию (НСИ). Примечание – При подготовке данных следует руководствоваться указаниями, приведенными в руководстве оператора ЕИРВ. 50956-01 34 01 и подразделе 1.4 настоящего документа. для аутентификации абонентов в системе (должностных лиц ПУ) подготовить устройства «p-CARD» (с помощью программы «АДМ П» ЕИРВ.50943-01) в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50943-01 34 01; на всех уровнях управления установить программы, указанные на рисунке 1: 1) в изделиях 1В111СБ - программу командира дивизиона (батареи) РСЗО «Смерч» в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50954 34 01; 2) в изделиях 9А52Б – программу начальника расчета БМ в соответствии с указаниями, приведенными в руководстве оператора ЕИРВ.50955 34 01. Примечания: 1 Установка (загрузка) программных компонентов в ПЭВМ КШМ и БМ АСУ 9К58Б осуществляется с CD-дисков с использованием внешнего оптического DVD-привода, входящего в состав АСУ 9К58Б (при эксплуатации АСУ размещается в КШМ командира дивизиона). Внешний DVD-привод подключается к ПЭВМ КШМ (БМ) через стандартный USB-порт. Работа с DVD-приводом осуществляется в месте, обеспечивающем электропитание привода от сети напряжением 220 В. 2 При установке ПО в БМ 9А52Б использовать клавиатуру из состава АСУ 9К58Б. - загрузить в изделиях 1В111СБ, 9А52Б подготовленные общесистемные данные и выполнить настройки в следующей последовательности: импортировать классификатор понятий (функция «импорт классификатора»); импортировать боевой состав (функция «импорт объектов управления»); импортировать списки должностных лиц, работающих в системе (функция «импорт пользователей»); импортировать нормативно-справочную информацию (функция «импорт НСИ»); выполнить настройку уровня управления: указать на боевом составе собственный уровень (функция «регистрация объекта», выбрать на боевом составе соответствующий объект и нажать кнопку «Отметить как свой»); при необходимости, изменить параметры пользователей (при условии, что импорт пользователей уже был выполнен, иначе эта операция недоступна); при необходимости, изменить параметры СОД пользователей: значения адреса СОД при работе через аппаратуру пакетной передачи данных (АППД) 2С14 и значения IP-адресов при работе по ЛВС; настроить (изменить) интервал действия блокировок: указать интервал времени (в секундах от 0 до 99), в течение которого блокируется запуск основного приложения «9К58Б» после трехкратной попытки ввода неправильных подписи или пароля пользователя; проверить работоспособность элементов системы в соответствии с разделом 2.

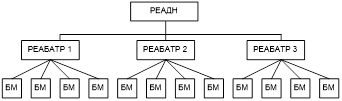

1.3 Перенастройка (изменение структуры подчиненности) системы
|
Частота, кГц | Частота, кГц | Частота, кГц | Частота, кГц | Частота, кГц |
30000 | 39950 | 47975 | 92775 | |
31975 | 40000* | 48000 | 72425 | 92800 |
32000 | 40150 | 49075 | 72525 | 93875 |
32025 | 40300 | 49150 | 72625 | 94625 |
33375* | 40325 | 49725 | 72725 | 94650 |
34125 | 40450 | 49750 | 72825 | 95975 |
34200 | 40474 | 49775 | 72925 | 96000 |
35000 | 40600 | 51175 | 73350 | 98125 |
35175 | 40625 | 51200 | 73450 | 98300 |
35300 | 40650 | 52850 | 73550 | 98325 |
36000 | 40725 | 53250 | 73575 | 98500 |
36275 | 40750 | 53325 | 73650 | 99175 |
36675 | 40775 | 54250 | 74475 | 100000 |
36850 | 40875 | 54375 | 74675 | 102375 |
36875 | 40900 | 55250 | 75000 | 102400 |
37000 | 40925 | 55300 | 76000 | 105575 |
37150 | 41025 | 55325 | 76775 | |
37475 | 41175 | 55475 | 76800 | |
37625 | 41200 | 57575 | 78925 | |
37650 | 41350 | 57600 | 79875 | |
37950 | 41475 | 59725 | 80000+* | |
38100 | 41525 | 59900* | 81075 | |
38250 | 41575 | 60550 | 82200 | |
38375 | 42675 | 60700 | 83175 | |
38400 | 43000 | 61450 | 83200 | |
38425 | 43025 | 61875 | 85325 | |
38575 | 43125 | 64000 | 86025 | |
38725 | 44000 | 66125 | 86375 | |
39050 | 44525 | 67175 | 87475 | |
39175 | 44775 | 68275 | 89575 | |
39200 | 44800 | 70375 | 89600 | |
39675 | 45325 | 70400 | 92175 | |
Примечание – Частоты, отмеченные символом «*» - пораженные при работе КСАУ изделий 1В111СБ, 9А52Б. |
убедиться в правильности выполненных настроек, для чего рекомендуется проверить возможность обмена данными между уровнями управления, выполнив на АРМ всех элементов АСУ следующие действия:
вставить в USB-порт устройство «π-CARD» (с электронным ключом должностного лица соответствующего уровня управления);
запустить основное приложение «9К58Б» паролем пользователя с ролью «должностные лица ПУ» и ввести пароль активации устройства «π-CARD»;
синхронизировать текущее время, для чего по команде вышестоящего командира на всех КШМ и БМ АСУ запустить единое время (окно «Установка даты и времени», отображается после запуска основного приложения).
в навигационном окне «Боевые документы» набрать любой боевой документ с произвольным текстом и отправить его в адрес вышестоящего уровня управления, а также всем подчиненным подразделениям. Убедиться, что вся информация доходит до получателя, формируются отметки о доведении.
(обязательное)
Рубрикатор понятий АСУ 9К58Б
Таблица А.1
Код | Наименование понятия |
900000 | БОЕВЫЕ ДОКУМЕНТЫ |
920000 | Темы документов |
[код любой] | [понятие, можно изменять, удалять] |
970000 | Гриф секретности |
[код любой] | [понятие, можно изменять, удалять] |
942000 | Типы документов |
[код любой] | [понятие, можно изменять, удалять] |
800000 | БОЕПРИПАСЫ |
850000 | Реактивные снаряды |
[код любой] | [понятие, можно изменять, удалять] |
850200 | 300 мм реактивные снаряды |
[код любой] | [понятие, можно изменять, удалять] |
840000 | Стрелковые боеприпасы |
[код любой] | [понятие, можно изменять, удалять] |
860000 | Боеприпасы общего назначения |
[код любой] | [понятие, можно изменять, удалять] |
4100 | ПРИНАДЛЕЖНОСТЬ ТЕРРИТОРИИ |
4110 | Свои войска |
4120 | Войска противника |
100000 | ВОЙСКОВЫЕ ФОРМИРОВАНИЯ |
100100 | Формирования реактивной артиллерии |
100110 | Соединения, части и подразделения |
100120 | Бригады |
[код любой] | [понятие, можно изменять, удалять] |
100140 | Дивизионы |
[код любой] | [понятие, можно изменять, удалять] |
100150 | Батареи |
[код любой] | [понятие, можно изменять, удалять] |
100130 | Боевые машины |
100131 | Расчет боевой машины |
100200 | Подразделения обеспечения |
[код любой] | [понятие, можно изменять, удалять] |
100260 | Медицинские пункты |
[код любой] | [понятие, можно изменять, удалять] |
100500 | Формирования взаимодействующих частей (подразделений) и противостоящей группировки |
[код любой] | [понятие, можно изменять, удалять] |
110000 | ВООРУЖЕНИЕ |
111900 | Вооружение общего назначения |
[код любой] | [понятие, можно изменять, удалять] |
111910 | Стрелковое вооружение |
[код любой] | [понятие, можно изменять, удалять] |
2100 | ГОСУДАРСТВЕННАЯ ПРИНАДЛЕЖНОСТЬ |
[код любой] | [понятие, можно изменять, удалять] |
Код | Наименование понятия |
41000 | ГОРЮЧЕЕ, СМАЗОЧНЫЕ МАТЕРИАЛЫ |
[код любой] | [понятие, можно изменять, удалять] |
63000 | ГРУНТ ДНА |
[код любой] | [понятие, можно изменять, удалять] |
70000 | ДОЛЖНОСТНЫЕ ЛИЦА |
73000 | Должностные лица |
[код любой] | [понятие, можно изменять, удалять] |
73400 | Администраторы |
[код любой] | [понятие, можно изменять, удалять] |
73100 | Командование |
[код любой] | [понятие, можно изменять, удалять] |
73300 | Офицеры штаба |
[код любой] | [понятие, можно изменять, удалять] |
73200 | Начальники (помощники) |
[код любой] | [понятие, можно изменять, удалять] |
73500 | Технический персонал |
[код любой] | [понятие, можно изменять, удалять] |
23000 | ЗАДАЧИ ПО ПОДГОТОВКЕ И НАНЕСЕНИЮ РАКЕТНЫХ УДАРОВ |
23200 | Задачи стрельбы |
23210 | Поражение целей |
[код любой] | [понятие, можно изменять, удалять] |
23220 | Дистанционное минирование местности |
[код любой] | [понятие, можно изменять, удалять] |
23500 | Исполнительные команды |
23501 | Команды на подготовку удара |
23503 | Пуск разрешаю |
23542 | Выполнить |
23110 | Команды на удар |
23130 | Пуск |
23140 | Взрыв |
23508 | Команды на отмену удара |
23509 | Цель отменить |
23539 | Пуск отставить |
23534 | Перенос удара |
130000 | ИМУЩЕСТВО |
130100 | Артиллерийское имущество |
[код любой] | [понятие, можно изменять, удалять] |
131100 | Химическое имущество |
[код любой] | [понятие, можно изменять, удалять] |
130900 | Имущество связи |
[код любой] | [понятие, можно изменять, удалять] |
130800 | Инженерное имущество |
[код любой] | [понятие, можно изменять, удалять] |
310000 | ИНЖЕНЕРНАЯ ОБСТАНОВКА |
311000 | Объекты инженерного оборудования местности |
[код любой] | [понятие, можно изменять, удалять] |
311300 | Участки форсирования |
[код любой] | [понятие, можно изменять, удалять] |
311200 | Фортификационные сооружения |
[код любой] | [понятие, можно изменять, удалять] |
311100 | Дорожная сеть |
[код любой] | [понятие, можно изменять, удалять] |
311600 | Заграждения, районы ограничений |
[код любой] | [понятие, можно изменять, удалять] |
311500 | Мосты |
[код любой] | [понятие, можно изменять, удалять] |
311400 | Объекты водоснабжения |
[код любой] | [понятие, можно изменять, удалять] |
30000 | КАТЕГОРИИ ЛИЧНОГО СОСТАВА |
[код любой] | [понятие, можно изменять, удалять] |
20000 | КОМАНДЫ И СИГНАЛЫ БОЕВОГО УПРАВЛЕНИЯ |
26000 | Признак исполнения |
[код любой] | [понятие, можно изменять, удалять] |
22000 | Параметры команд |
[код любой] | [понятие, можно изменять, удалять] |
25000 | Содержание команд и сигналов |
[код любой] | [понятие, можно изменять, удалять] |
950000 | КОНТРОЛЬ ДОВЕДЕНИЯ И ВЫПОЛНЕНИЯ |
950200 | Контроль выполнения |
950220 | Отрицательный результат |
950221 | Не выполнено |
950222 | Отказ боевой машины |
950223 | Пуск не состоялся |
950224 | Отказ боеприпаса |
950225 | Цель вне сектора пуска |
950226 | Перезаезд |
950227 | Угол возвышения вне допустимых пределов |
950210 | Положительный результат |
950211 | Выполнено |
950215 | Пуск в норме |
950216 | Есть ДПЗ |
950100 | Контроль доведения |
950110 | Положительный результат |
950111 | Доведено |
950120 | Отрицательный результат |
950122 | Требуется доведение |
950121 | Не доведено |
64000 | МАТЕРИАЛЫ |
200000 | ОБОРУДОВАННЫЕ РАЙОНЫ И ПОЗИЦИИ |
210320 | Стартовые позиции |
[код любой] | [понятие, можно изменять, удалять] |
210600 | Технические позиции |
[код любой] | [понятие, можно изменять, удалять] |
210100 | Районы расположения |
[код любой] | [понятие, можно изменять, удалять] |
210700 | Позиционные районы |
[код любой] | [понятие, можно изменять, удалять] |
71000 | ОРГАНЫ УПРАВЛЕНИЯ |
71150 | Пункт управления |
71130 | Тыловой пункт управления |
71120 | Запасной командный пункт |
71110 | Командный пункт |
71170 | Командно-наблюдательный пункт |
[код любой] | [понятие, можно изменять, удалять] |
3000 | ПАРАМЕТРЫ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ |
3300 | Типы направлений |
3302 | Резервный |
3301 | Основной |
3200 | Тип протокола связи |
3202 | ТСР/IР |
3201 | АППД 2С14 |
3100 | Состояние канала связи |
3102 | Неисправен |
3101 | Исправен |
50000 | БОЕВЫЕ ДЕЙСТВИЯ ВЗАИМОДЕЙСТВУЮЩИХ ВОЙСК |
50410 | Передний край |
50200 | Разграничительные линии |
50202 | Левая разграничительная линия |
50201 | Правая разграничительная линия |
[код любой] | [понятие, можно изменять, удалять] |
50100 | Боевые задачи |
50110 | Боевые задачи войск |
50111 | Ближайшая задача |
50112 | Дальнейшая задача |
50113 | Задача дня |
50114 | Последующая задача |
[код любой] | [понятие, можно изменять, удалять] |
50500 | Рубежи, направления, районы, зоны |
50600 | Рубежи |
50621 | Рубеж развертывания |
50622 | Рубеж спешивания |
[код любой] | [понятие, можно изменять, удалять] |
50300 | Направления действия войск |
50301 | Направление вспомогательного удара |
50302 | Направление другого удара |
50303 | Направление главного удара |
50304 | Направление продолжения наступления |
[код любой] | [понятие, можно изменять, удалять] |
50400 | Районы |
50401 | Район десантирования |
50700 | Зоны |
50701 | Зона боевых действий |
68000 | ПОКРЫТИЕ |
[код любой] | [понятие, можно изменять, удалять] |
67000 | ПРОХОДЫ |
[код любой] | [понятие, можно изменять, удалять] |
52200 | ПУНКТЫ МАРШРУТА |
[код любой] | [понятие, можно изменять, удалять] |
52201 | Исходный пункт |
52202 | Конечный пункт |
52203 | Пункт сбора колонны |
52204 | Пункт регулирования |
52205 | Привал |
52205 | Пункт получения боеприпасов |
52206 | Остановка |
32000 | РАДИАЦИОННАЯ, ХИМИЧЕСКАЯ И БИОЛОГИЧЕСКАЯ ОБСТАНОВКА |
321000 | Радиационная обстановка |
321100 | Степень заражения |
321101 | Уровень радиации |
321200 | Зоны радиоактивного заражения |
321201 | Зона умеренного заражения |
321203 | Зона сильного заражения |
321204 | Зона опасного заражения |
321205 | Зона чрезвычайно опасного заражения |
322000 | Химическая обстановка |
322100 | Участки (районы) заражения |
[код любой] | [понятие, можно изменять, удалять] |
322200 | Тип отравляющего вещества |
[код любой] | [понятие, можно изменять, удалять] |
322400 | Биологическая обстановка |
322150 | Участки (районы) заражения |
[код любой] | [понятие, можно изменять, удалять] |
322300 | Возбудитель |
[код любой] | [понятие, можно изменять, удалять] |
8100 | РЕЖИМЫ РАБОТЫ |
8110 | Боевой режим |
8140 | Тренаж |
8141 | Дежурный режим |
40000 | ВИДЫ ВООРУЖЕННЫХ СИЛ И РОДА ВОЙСК |
40100 | Военно-воздушные силы и войска противовоздушной обороны |
40101 | Военно-воздушные силы |
40102 | Войска противовоздушной обороны |
40200 | Сухопутные войска |
40210 | Механизированные войска |
40211 | Механизированные соединения, части, подразделения |
40212 | Танковые части, подразделения |
40220 | Ракетные войска и артиллерия |
40221 | Ракетные войска |
40222 | Артиллерия |
40230 | Территориальные войска |
40235 | Силы специальных операций |
40240 | Войска связи |
40245 | Инженерные войска |
40250 | Войска радиационной, химической и биологической защиты |
40255 | Разведывательные соединения, части и подразделения |
40260 | Части, подразделения радиоэлектронной борьбы |
40265 | Навигационно-топогеодезические части, подразделения |
40270 | Соединения, части, подразделения технического обеспечения |
40300 | Соединения, части, подразделения тылового обеспечения |
40310 | Соединения, части, подразделения материального обеспечения |
40311 | Медицинские части, подразделения, учреждения |
40312 | Автомобильные части, подразделения |
40313 | Дорожные части, подразделения |
40314 | Железнодорожные войска |
61000 | СОСТОЯНИЕ ОБЪЕКТОВ |
61100 | Нормальные состояния |
[код любой] | [понятие, можно изменять, удалять] |
61300 | Состояния разрушений |
[код любой] | [понятие, можно изменять, удалять] |
61200 | Опасные состояния |
[код любой] | [понятие, можно изменять, удалять] |
62000 | СПОСОБ ПЕРЕПРАВЫ |
[код любой] | [понятие, можно изменять, удалять] |
94000 | СТЕПЕНЬ ГОТОВНОСТИ |
94110 | Готовность к удару |
94111 | Готовность № 1 |
94112 | Готовность № 2 |
94113 | Готовность № 3 |
94130 | Прочие состояния |
94131 | Отсутствие реактивных снарядов |
94132 | Неисправность БМ |
65000 | СТЕПЕНЬ ПРОХОДИМОСТИ |
[код любой] | [понятие, можно изменять, удалять] |
81000 | СПОСОБ УКРЫТИЯ БОЕВОЙ ТЕХНИКИ |
81200 | Укрыто |
[код любой] | [понятие, можно изменять, удалять] |
81100 | Открыто |
[код любой] | [понятие, можно изменять, удалять] |
81500 | СПОСОБ УКРЫТИЯ ЛИЧНОГО СОСТАВА |
120000 | ТЕХНИКА |
120100 | Артиллерийское вооружение и техника |
120110 | Боевые машины 300-мм реактивной системы залпового огня |
120111 | Боевая машина 9А52 |
[код любой] | [понятие, можно изменять, удалять] |
120120 | Транспортно-заряжающие машины 300-мм реактивной системы залпового огня |
120121 | Транспортно-заряжающая машина 9Т234 |
[код любой] | [понятие, можно изменять, удалять] |
120130 | Топопривязчики |
120131 | Топопривязчик ГАЗ-66Т |
[код любой] | [понятие, можно изменять, удалять] |
120140 | Автомобильные краны |
120141 | Автомобильный кран 9Т31М |
Схемы организации радио и проводной связи в АСУ 9К58Б
Рисунок Б.1 - Схемы организации связи (вариант) для основного режима
Рисунок Б.2 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ дивизиона
Рисунок Б.3 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ батареи
