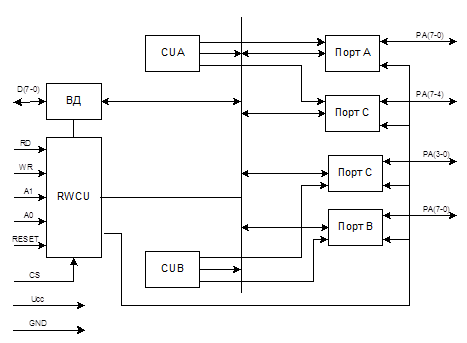

Белорусский Государственный Университет Информатики и Радиоэлектроники. Контрольная работа по дисциплине «ММПС» Выполнил студент группы 500501 Балахонов Е.В. Минск, 2000 г. Контрольная работа № 1. Задание. Разработать МПС для передачи массива информации в параллельном формате между двумя микро ЭВМ КР580ВН80А с использованием БИС КР580ВВ55. Устройство сопряжения должно обеспечивать однонаправленный обмен информацией по параллельному каналу связи, где одна микро ЭВМ – ведущая, в другая – ведомая (без контроля правильности). В качестве сигналов управления использовать разряды канала С. Описание микросхемы КР580ВВ55А.Предложенная в задании микросхема КР580ВВ55 предназначена для ввода и вывода информации через параллельный интерфейс. Рассмотрим структурную схему данной БИС и алгоритм ее работы: Структурная схема КР580ВВ55 представлена на рис. 1. Сигналы управления работой ППИ подаются на блок RWCU и вместе с адресными входами A0 и A1 задают вид операции, выполняемой БИС. Режим работы каждого из каналов ППИ программируется при помощи управляющего слова. Управляющее слово может задавать один из трех режимов работы: основной режим ввода /вывода (режим 0), стробируемый режим ввод/вывод и режим двунаправленной передачи информации (режим 2). Одним управляющим словом можно программно установить любые режимы работы для каждого из каналов. Рис. 1. Структурная схема БИС КР580ВВ55. Выбор режима работы и подключенияВ нашей ситуации предпочтительнее использовать режим 1, который как раз и обеспечивает заданный в задании однонаправленную параллельную передачу данных. Мы будем использовать линии канала А для передачи данных, а линии С, как и указано в задании, для передачи управляющих сигналов. В выбранном режиме 1 используются следующие сигналы: - строб приема (STB) – входной сигнал, формируемый внешним устройством, указывает на готовность к вводу информации; - подтверждение приема (IBF) – выходной сигнал ППИ, сообщающий об окончании приема данных в канал, формируется по спаду STB; - запрос прерывания (INTR) – выходной сигнал ППИ, информирующий микропроцессор о завершении приема информации в канале; Для вывода информации в режиме 1 используются следующие управляющие сигналы: - строб записи (OBF) – выходной сигнал, указывающий о готовности к выводу; - подтверждение записи (ACK) – выходной сигнал, подтверждающий прием информации из ППИ; - запрос прерывания (INTR) – выход ППРИ, информирующий микропроцессор о завершении вывода информации в канале; Для операции ввода необходимо записать управляющее слово:
А для производства операции вывода необходимо записать управляющее слово:

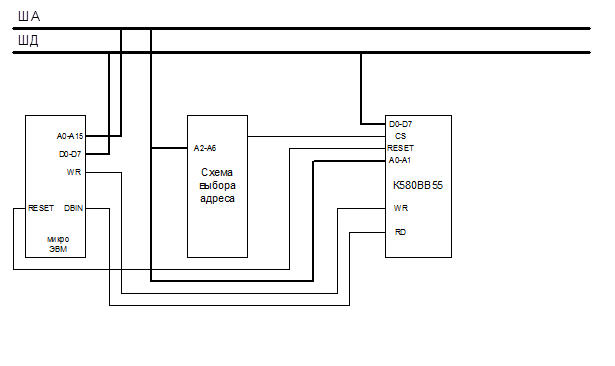

Схема подключения КР580ВВ55 показана на рис. 2. Рис. 2. Схема подключения КР580ВВ55. Контрольная работа № 2. Задание. Разработать программу, обеспечивающую работу двухпроцессорной системы в указанном режиме по алгоритму a) Передача массива информации из ведущей в ведомую микро ЭВМ. b) Размещение информации в ведомой микро ЭВМ Исходные данные: a) Длина массива информации (64/номер зачетки) ~= 8 байт b) Адрес параллельного порта на БИС К580ВВ55А – 90 c) Адрес расположения массива данных – 90 Текст разработанной программы: Передача массива информации из ведущей в ведомую микро ЭВМ.
Размещение массива в памяти ведомой микро ЭВМ.
|
