Курсовая работа: Сеть

Название: Сеть
Раздел: Рефераты по информатике
Тип: курсовая работа

Введение

В настоящее время любая организация имеет дело с электронной информацией, поэтому я проектирую ЛВС для людей, которые хотят отдохнуть и поиграть в компьютерные игры по локальной сети. Но для эффективной работы процесса все сегменты сети должны быть одним целым механизмом, который находиться в постоянном развитии. Цель этой курсовой работы объединить компьютеры клуба, в одну информационно вычислительную сеть.


1. Технико-экономическое обоснование разработки вычислительной сети

1.1. Анализ предметной области

Компьютерный клуб работает с посетителями разных специальностей и возрастов, именно для них в клубе должны быть все средства установленные их потребностей, а также средства для управления рабочим процессом, основная нагрузка здесь будет внутренней, а на внешние каналы будет поступать информация по запросу посетителей в небольшом информационном количестве.

1.2 Цель создания вычислительной сети

Основными целями проектирования ЛВС, являются:

1) совместная обработка информации

2) совместное использование файлов

3) централизованное управление компьютерами

4) контроль за доступом к информации

5) централизованное резервное копирование всех данных

6) совместный доступ в Интернет

1.3. Функции пользователя в сети

В моей сети будут работать многие люди из разных подразделений и с разными ресурсами. Для этого я разделил всех пользователей на категории доступа: общую, специальную и полную.

1) общий доступ присваивается всем посетителям, которые будут использовать ресурсы непосредственно связанные с работой на компьютере;

2) специальный доступ присваивается пользователям, которые следят за процессом работы посетителей. Им разрешён доступ только к специальным ресурсам конкретного назначения;

3) полный доступ присваивается администратору и обслуживающему персоналу, которым доступны все сетевые ресурсы.


2. Выбор конфигурации вычислительной сети

Оценка вариантов архитектуры ВС производится с системных позиций по основным критериям:

1) быстродействие

2) надёжность

3) стоимость

4) информационная безопасность

По этим критериям и будет выбрана подходящая конфигурация

Таблица 1. Конфигурация

Компонент Реализация
Топология Звезда
Тип сети FastEthernet
Линия связи Витая пара 100Base TX
Сетевые адаптеры 100BaseTX
Ретрансляторы Switch
Управление совместным использованием ресурсов Сеть на основе технологии Client-Server, централизованное управление ресурсами
Совместное использование периферийных устройств Сетевой принтер, управление очередью с помощью ПО сервера
Поддерживаемые приложения E-mail, SQL Server 2000, Факсы

Такая конфигурация отвечает всем требованиям и подходит для моей сети. Быстродействия хватит, пока сеть не будет включать очень большое количество рабочих станций, при увеличении рабочих станций сеть не надо полностью менять, а только заменить или добавить некоторые компоненты. Здесь используется топология звезда, в которой каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объеденяещему устройству. За счет этого обеспечивается защита от разрыва кабеля, т.е. если кабель рабочей станции будет поврежден, это не приведет к выходу из строя всего сегмента сети, что обеспечивает надежность всей сети. В данном случае используется недорогой кабель типа витая пара.

3 Проектирование структурной схемы вычислительной сети

3.1 Разработка структурной схемы ЛВС

План помещения представлен в Приложении А, а план расположения рабочих мест показан в Приложении Б

3.2 Выбор сетевых компонентов

При выборе сетевых компонентов я использовал каталог цен на компьютеры и комплектующие. Выбранные устройства представлены ниже:

1. Физические устройства

a) рабочие станции. Я использую на базе AMD с процессорами Athlon с тактовой частотой 3000+ ГГц;

b) серверные станции. На них я не экономил и выбрал самый дорогой;

c) коммутаторы. Для одной комнаты я взял коммутатор с 24-мя портами, а для другой – 16-ти портовый;

d) сетевые принтеры. Я выбрал принтеры со встроенным сетевым адаптером и высокой скоростью печати;

e) сетевые адаптеры. Сетевые адаптеры я выбрал со скоростью 10/100 Mbit/s.

2. Программное обеспечение

а) ОС сервера. Из всех сетевых ОС я выбрал WindowsServer2003, которая является самой популярной в России.

b) ОС рабочей станции. Для работы пользователей, я выбрал WindowsXPSP1.


3.3 Схемы прокладки кабеля

В данном помещении используется внутренняя и внешняя прокладка кабеля. Внутренняя прокладка осуществляется в коридоре внутри потолка под коммутационными панелями. Внешняя проводка проводится в самих комнатах с помощью коробов из пластика в 10 см над плинтусом. Огибание кабеля рядом с дверьми делается с помощью желоба.

Схема прокладки кабеля представлена в Приложении В и стоимость монтажных работ приведены в Приложении Г

3.4 Спецификация ЛВС

Спецификации сетевого оборудования и программного обеспечения представлены в Приложении Д


4 Планирование информационной безопасности

4.1 Анализ угроз информационной безопасности

· воровство или вандализм;

· форс-мажорные обстоятельства;

· отказы источников питания и скачки напряжения;

· ошибки при передаче информации;

· сбои программного обеспечения;

· ошибки пользователя.

4.2 Методы защиты информации

1. При воровстве или вандализме нужно:

а) устанавливать бездисковые компьютеры;

б) ограничить доступ паролями и ключами активации, затем информацию нужно зашифровать;

в) установить антивирусы на все рабочие станции и особенно на сервер.

2. Поскольку возможны форс-мажорные обстоятельства то следует использовать кабель, в котором волокна могут располагаться в одной или нескольких термопластиковых трубках, заполненных водоотталкивающим и огнеупорным составом.

3. Для предотвращения повреждения оборудования и потери информации, из-за скачков напряжения в сети, в сети используется источники бесперебойного питания.

4. Для исправления ошибок при передаче информации используют избыточное кодирование и передачу контрольных сумм.

5. При сбоях программного обеспечения нужно обратить особое внимание на настройку сервера и механизм выполнения транзакций.

6. Для того чтобы уменьшить число ошибок пользователей нужно ограничить доступ и проводить обучение пользователей.

4.3 Права доступа пользователей

Таблица 2. Перечень функций пользователей и прав доступа

Название группы Внутренние ресурсы Уровни доступа к внутренним ресурсам
Посетители Специальные каталоги и папки для посетителей

Просмотр объектов

Обслуживающий персонал Все сетевые ресурсы Полный доступ ко всем ресурсам

Сотрудники

клуба

Доступ ко всей информации

Ограничение доступа к папкам

Администратор Все сетевые ресурсы Права администратора в каталогах, в том числе изменение уровня и прав доступа

5 Моделирование сети

Для моделирования сети я использовал программу NetCrackerProfessional. Смоделированная сеть представлена в Приложении Е


6 Теоретико-расчетная часть

Расчет суммы затрат на разработку: внедрение и эксплуатацию вычислительной сети, затраты на внедрение вычислительной сети должны рассчитываться по следующей формуле:

K = Као + Кпо + Кпл + Кмн +Кпп (1)

где

Као - стоимость аппаратного обеспечения ВС;

Кпо - стоимость программного обеспечения ВС;

Кпд - стоимость дополнительных площадей;

Кмн - единовременные затраты на наладку, монтаж и пуск ВС;

Кпп - предпроизводственные затраты (на научно - исследовательские, опытно - конструкторские работы подготовку и освоение производства).

K= 1 144 340 + 146 271 + 0 + 54 220 + 0= 1 344 831


7 Перспективы развития

В будущем нужно будет обменять старые компьютеры на новые или увеличить их, то при выбранной конфигурации, нужно только поменять коммутаторы или добавить. При моделировании видно, что соединение в 100 Мбит/сек, используется не на всю мощность, что позволяет развивать и увеличивать сеть, не задумываясь о скорости передачи.


Заключение

В процессе создания курсовой работы я улучшил свои знания по предмету Информационные сети. В данной курсовой работе была создана модель ЛВС для компьютерного клуба. Я постарался создать максимально эффективную ЛВС при разумных первоначальных денежных вложениях.

В курсовой работе отражена как практическая, так и экономическая эффективность создания предложенной ЛВС. То есть подборка наиболее подходящего оборудования и программного обеспечения обеспечивающего оптимальную работу ЛВС.


Список литературы

1. www.iXBT.com

2. www.rationet.ru

3. Кулаков Ю.А, Луцкий Г.М. Компьютерные сети. Учебное пособие 1998


Приложение А

План помещения

Рисунок Б.1. Схема помещения компьютерного клуба


Приложение Б

План расположения рабочих мест

Рисунок В.1. Схема расположения рабочих мест в компьютерном клубе

Условные обозначения

Кабель, витая пара UTP

Рабочая станция

Сервер

Источник бесперебойного питания

Сетевой принтер

Модем

Пользовательский компьютер

Коммутатор


Приложение В

Схема прокладки кабеля

Рисунок Г.1. Схема прокладки кабеля

Условные обозначения

Компьютер администратора и сотрудника

Компьютер посетителей

Сетевой принтер

Коммутатор


Приложение Г

Стоимость монтажных работ

Таблица Д.1. Стоимость монтажных работ.

Работы по монтажу сети Кол-во Стоимость за ед. Сумма
Прокладка кабеля UTP м 610 5 3050
Установка розетки RJ-45 шт. 36 40 1440
Подготовка докум. СКС 1 2500 2500
Прочее 45000
Всего 51990

Приложение Д

Спецификация ЛВС

Таблица Е.1. Спецификация сетевого оборудования

Наименование Цена Шт. Сумма
Сервер Dontek S6 Server(2Xeon 3.7GHz,M/B Intel, DDR 4Gb,HDD 2*250) 110650 1 110 650
Рабочая станция AMDAthlonXP 3000+ GHzDDR 512 HDD 140GbIntel865Perl 17 540 36 631 440
Монитор 17" ViewsonicVX 715(TCO99) 5000 36 180 000
Сетеваякарта D-Link DFE-530TX+ Ethernet PCI 10/100 162 36 5 832
Коммутатор D-Link DES-1024D/E 24port 10/100Mb 2 449 2 4 898
ИБП APC Smart-UPS 620 VA Net 6072 2 12144
Кабель UTP5 5 610 3 050
Принтер Xerox Phaser 6100BD 15200 2 30400
Разъем RJ-45 72 10 720
Всего 979 134

Таблица Е.2. Спецификация программного обеспечения

Программное обеспечение Цена Кол-во Стоимость
Windows Small Business Server 2003 14 575,00 1 14 575
Microsoft Windows XP Professional 6 650,00 1 6 650
Microsoft Office 2003 Russian 5 015,00 1 5 015
Kaspersky Anti-Virus Personal Pro Russian Editor v.5.0.388 1895,00 1 1895
Outpost FirewallPro v.3.51.759.6511 1500 1 1 500
WinRar 500 1 500
FlashGet v.1.71 0 1 0
Opera v.8.52 0 1 0
Другое ПО 85 124 1 85 124
Всего 115 259

Приложение Е

Смоделированная сеть

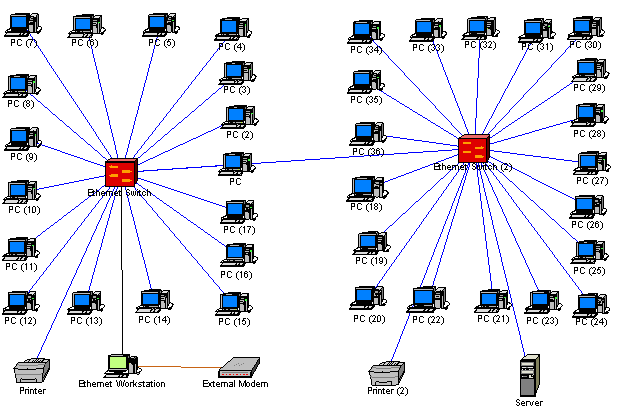

Рисунок Ж.1. Смоделированная сеть в компьютерном клубе
