1. Электронные компоненты системы зажигания: принципы работы, конструкция, параметры, характеристики.

Датчики-распределители отличаются в основном тем, что у них контактный прерыватель замещен бесконтактным датчиком {микропереключателем). В бесконтактном датчике магнитоэлектрического типа число пар полюсов соответствует числу цилиндров двигателя, в датчике Холла этому числу соответствует число прорезей вращающегося магнитного экрана. Центробежный регулятор угла опережения зажигания в магнитоэлектрическом датчике поворачивает втулку с расположенным на ней ротором датчика, в датчике Холла поворачивается муфта с закрепленным на ней магнитным экраном (шторкой). Вакуумные автоматы поворачивают пластину крепления микропереключателя. Октан-корректор имеет шкалу со знаками “+” и “-” для увеличения и уменьшения угла опережения и риски, соответствующие изменению угла опережения зажигания. В последних конструкциях датчиков-распределителей, например, переднеприводных автомобилей ВАЗ, с целью повышения точности установки момента искрообразования привод распределителя осуществляется непосредственно от распределительного вала двигателя, при этом распределитель крепится на головку блока цилиндров двигателя.

Крышка датчиков-распределителей бесконтактных систем зажигания обычно увеличена в диаметре по сравнению с распределителями контактной системы, что предотвращает вероятность высоковольтного пробоя между электродами крышки. Крышки таких распределителей изготавливают из специальной высоковольтной пластмассы на основе полибутилентерефталатов.

Возможно исполнение распределителя как неотъемного элемента конструкции самого двигателя. В этом случае ротор закрепляется непосредственно на распределительном валу. В контактных и бесконтактных системах зажигания реализован динамический принцип распределения высокого напряжения (рис. 1а). Высокое напряжение с катушки зажигания через механический распределитель подается на свечу определенного цилиндра. Механический распределитель имеет привод от распредвала. А таких системах используется одна катушка зажигания. В электронной системе зажигания используется принцип статического распределения высокого напряжения, то есть в системе отсутствуют подвижные детали. На всех впрысковых вазовских автомобилях, выпускавшихся до настоящего времени, высокое напряжение с катушки зажигания подается в два цилиндра, поршни которых в данный момент движутся к верхней мертвой точке. В одном из цилиндров происходит такт сжатия смеси, во втором — такт выпуска. Такой принцип распределения высокого напряжения называется “методом холостой искры” (рис. 1б). Для реализации этого принципа на четырехцилиндровом двигателе требуются две катушки зажигания. На перспективных шестнадцатиклапанных двигателях планируется устанавливать индивидуальные катушки зажигания на каждый из цилиндров (рис. 1в).



1 - коммутатор; 2 - катушка зажигания; 3 - свечи зажигания; 4 - механический распределитель

Управление углом опережения зажигания

В контактных и бесконтактных системах зажигания управление углом опережения зажигания происходит с помощью механических устройств. Центробежный регулятор обеспечивает коррекцию угла в зависимости от частоты вращения коленвала, вакуумный регулятор — в зависимости от нагрузки на двигатель. Момент возникновения искры определяется моментом размыкания прерывателя (в контактных системах) или моментом перехода сигнала датчика Холла из низкого состояния в высокое (в бесконтактных системах). В электронных системах зажигания моментом искрообразования управляет контроллер. Определив значение оборотов коленвала в данный момент и нагрузку на двигатель, контроллер рассчитывает базовый угол опережения зажигания. Далее этот угол может быть скорректирован (например, уменьшен, если обнаружена детонация). Рассчитав окончательное значение угла опережения зажигания, контроллер выдает управляющий сигнал на модуль зажигания в момент, когда поршень, движущийся к ВМТ, займет требуемое положение.

Состав системы зажигания

В электронной системе зажигания можно выделить следующие составные части: 1 — контроллер; 2 — датчик положения коленчатого вала (ДПКВ); 3 — шкив с зубчатым венцом; 4 — модуль зажигания; 5 — высоковольтные провода; 6 — свечи зажигания. Для упрощения на рисунке не показаны некоторые датчики СУД, сигналы которых исполь-зуются контроллером для расчета угла опережения зажигания. Рассмотрим подробнее высоковольтную часть системы зажигания.

Модуль зажигания

Модуль зажигания включает в себя две катушки зажигания и два высоковольтных ключа-коммутатора. Катушка зажигания служит для накопления энергии, достаточной для воспламенения топливоздушной смеси, в ее вторичной цепи формируется высокое напряжение, которое далее подается на свечи зажигания. Катушка зажигания состоит из двух индуктивно связанных обмоток (первичной и вторичной). Работа катушки зажигания основана на законе индукции. Когда по первичной обмотке протекает ток, сердечник намагничивается, вокруг обеих обмоток создается сильное магнитное поле. Величина тока через первичную обмотку (зависит от длительности времени накопления) и индуктивность первичной обмотки определяют накопленную в магнитном поле энергию системы зажигания (более 40 мДж). В заданный момент времени (по команде контроллера) протекание тока через первичную обмотку прерывается, исчезает созданное им магнитное поле. При изменении магнитного потока, пронизывающего витки вторичной обмотки, в последней наводится электродвижущая сила самоиндукции (ЭДС). Величина ЭДС зависит от накопленной энергии, от коэффициента трансформации катушки зажигания (отношения количества витков во вторичной обмотке к количеству витков в первичной обмотке), от качества намотки катушек и пропорциональна скорости изменения магнитного потока. Благодаря высокой скорости изменения магнитного потока, а также большому коэффициенту трансформации во вторичной обмотке наводится ЭДС выше 300 000 В.Коммутатор служит для включения и выключения тока в первичной обмотке катушки зажигания. Контроллер рассчитывает необходимое время включенного состояния в зависимости от текущих оборотов коленвала и напряжения бортсети и подает на коммутатор управляющий сигнал. В течение времени включенного состояния (времени накопления) ток в первичной обмотке катушки зажигания возрастает до заданного оптимального значения, при котором величина запасаемой энергии достигает максимума. Если время накопления слишком велико, то катушка зажигания будет работать с насыщением, что приведет к ее перегреву и снижению КПД. При включении первичного тока во вторичной обмотке катушки зажигания индуцируется нежелательное напряжение в диапазоне 1000—2000 В (напряжение включения). Но за счет высокого пробойного напряжения двух последовательно включенных свечей зажигания появление нежелательной искры подавляется без дополнительных мероприятий.

Высоковольные провода

С помощью высоковольтных проводов высокое напряжение с катушки зажигания подается на свечи зажигания. Высоковольтный провод представляет собой токопроводящую жилу в силиконовой изоляции, на концах которой и находятся высоковольтные контактные наконечники..

Высоковольтные провода подразделяются на обычные с металлическим центральным проводником и специальные с распределенными параметрами, обеспечивающие подавление радиопомех.

Провода с медной жилой ПВВ, ПВРВ, ППОВ и ПВЗС имеют изоляцию из поливинилхлорида, резины и полиэтилена, поверх которой у проводов ПВРВ, ППОВ и ПВЗС надета оболочка повышенной бензомаслостойкости. Эти провода обладают низким сопротивлением центральной жилы (18-19)*10-3 Ом/м, рассчитаны на максимальное рабочее напряжение 15-25 кВ и могут применяться только в комплекте с помехоподавительными резисторами.

Провода с равномерно распределенным сопротивлением делятся на провода с распределенным активным сопротивлением (резистивный провод) и реактивным сопротивлением (реактивный провод). Резистивный провод имеет токопроводящую жилу из хлопчатобумажной пряжи, пропитанной сажевым раствором, в хлопчатобумажной или капроновой оплетке. Провод ПВВО такого типа обладает сопротивлением (15-40)*103 Ом/м и рассчитан на максимальное рабочее напряжение 15 кВ.

Реактивный провод находит более широкое распространение и применяется, в частности, на автомобилях ВАЗ.

Провода марки ПВВП имеют центральную льняную нить, на которую нанесен слой ферропласта, в состав которого входят марганец-никелевые и никель-цинковые порошки.

Поверх ферропластового сердечника наматывается токопроводящая железо-никелевая проволока. Сверху провод изолирован поливинилхлоридной изоляцией. Поглощение радиопомех происходит в проводнике и диэлектрике ферропластового слоя. Провод ПВВП выпускается диаметром 7,2 и 8 мм соответственно на рабочее напряжение 25 и 40 кВ и имеет сопротивление 2 кОм/м. Установленный на автомобилях ВАЗ такой провод ПВВП-8 отличает красный цвет.

Провода ПВППВ и ПВППВ-40 имеют аналогичную конструкцию и отличаются только применяемыми в них материалами.

Для бесконтактных систем зажигания автомобилей ВАЗ применяется провод синего цвета ПВВП-40 с силиконовой изоляцией с сопротивлением 2,55 кОм/м и рабочим напряжением до 40 кВ. Провода зарубежного производства имеют из-за повышенных требований по помехоподавлению более высокие величины сопротивления (у проводов фирмы Motorcraft - 11 кОм/м). Установка проводов с повышенным сопротивлением может привести к перебоям в работе зажигания. Помехоподавительные резисторы, которые выпускаются в расчете на сопротивления от 5 до 13 кОм, соединяются со свечой или с распределителей. Резистор может встраиваться в свечной экранированный наконечник

Свечи зажигания.

Рис. 1. Свеча зажигания: 1 — контакт; 2 — изолятор; 3 — корпус; 4 — электропроводное стекло; 5 — уплотнение; 6 — центральный электрод; 7 — боковой электрод

Свечи зажигания служат для воспламенения топливовоздушной смеси. При увеличении напряжения вторичной цепи до величины пробоя искровой промежуток между центральным и боковым электродами свечи зажигания становится токопроводящим, запасенная энергия катушки зажигания преобразуется в искру, воспламеняющую топливовоздушную смесь. Величина напряжения пробоя искрового промежутка зависит от зазора между электродами, от геометрии электродов, от давления в камере сгорания и от коэффициента избытка воздуха смеси в момент воспламенения. С ростом давления в камере сгорания напряжение пробоя увеличивается. Важными параметрами свечей зажигания являются калильное число и длина искрового промежутка. Калильное число характеризует количество тепла, которое может отводить свеча зажигания из камеры сгорания. Свеча зажигания с низким калильным числом плохо отводит тепло, сильно нагревается за время рабочего хода поршня и не успевает остыть до того, как следующая порция топливовоздушной смеси поступит в цилиндр. Вследствие этого происходит преждевременное, калильное (не от искры) зажигание. Если же детали свечи зажигания остаются слишком холодными (высокое калильное число), то свеча теряет способность к самоочищению, нагар загрязняет электроды и изолятор, что может привести к возникновению перебоев в искрообразовании. Оптимальная рабочая температура для самоочищения свечи — от 400 до 900оС. Длина искрового промежутка влияет на качество сгорания топливовоздушной смеси. Чем больше искровой промежуток, тем увереннее происходит ее воспламенение. Но максимальное значение межэлектродного расстояния ограничивается максимально допустимым значением вторичного напряжения катушки зажигания, скоростью нарастания вторичного напряжения, которое, в свою очередь, определяется конструктивными особенностями катушки зажигания, высоковольтных проводов и свечей зажигания. Свечи зажигания, устанавливаемые на впрысковые вазовские автомобили (А17ДВРМ, АУ17ДВРМ), имеют следующие характеристики: — калильное число — 17; — длина искрового промежутка — 1—1,1 мм; — встроенный помехоподавляющий резистор.

Датчик положения коленвала (ДПКВ )

Чтобы обеспечить оптимальное управление двигателем, контроллер системы управления должен всегда знать точное положение поршней в цилиндрах двигателя относительно ВМТ. Для этой цели шкив привода генератора дополнили зубчатым венцом (рис. 2). Расчетное количество зубьев на венце 60, при этом два из них отсутствуют. Угловое расстояние между зубьями составляет 6о. В паре с зубчатым шкивом работает ДПКВ, установленный на кронштейне крышки масляного насоса. Воздушный зазор между ДПКВ и зубчатым венцом составляет 0,7—1,1 мм. Датчик состоит из постоянного магнита и обмотки с сердечником. При вращении зубчатого венца изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Амплитуда импульсов увеличивается с ростом частоты вращения коленвала. На величину амплитуды импульсов влияет также расстояние между датчиком и зубчатым венцом. Шкив установлен на валу так, что при совмещении середины первого зуба венца с осью ДПКВ поршни первого и четвертого цилиндров находятся строго за 114о до ВМТ. С началом прокрутки двигателя контроллер анализирует сигнал ДПКВ, пытаясь выделить два пропущенных зуба на венце шкива (после пропущенных идет первый зуб). Как только это происходит (контроллер засинхронизировался), становится возможным расчет угла опережения зажигания, расчет фаз впрыска топлива и управление модулем зажигания и форсунками (рис. 3). Сигнал ДПКВ используется также для расчетов скорости вращения коленвала и его ускорения.



Рис 3: а — сигнал датчика положения коленчатого вала; b — сигнал датчика фаз; с — сигнал управления с контроллера на модуль зажигания; в — напряжение во вторичной цепи модуля зажигания; ВМТ1 — верхняя мертвая точка первого цилиндра на такте сжатия; 1 — угол опережения зажигания; 2 — время накопления энергии в катушке зажигания

Контроллер системы управления двигателем

Главная часть системы впрыска — контроллер системы управления двигателем. Контроллер (от английского control — “управление”) является коммуникационным и вычислительным центром системы — в зависимости от сигналов датчиков, по заранее определенным алгоритмам, он выдает управляющие воздействия на исполнительные устройства системы управления.

Конструктивно контроллер выполнен в виде металлического корпуса, внутри которого находится печатная плата с электронными компонентами. Жгут проводов от датчиков, исполнительных устройств и бортовой сети автомобиля подключается к контроллеру многополюсным штекерным разъемом. Контроллер системы управления двигателем работает в тяжелых условиях: широкий диапазон температуры окружающей среды (от —40 до +80оС); широкий диапазон влажности воздуха; высокая вибрация и т. д. Поэтому особые требования предъявляются к электронным компонентам и конструкции контроллера. Такие же высокие требования предъявляются к электромагнитной совместимости: чувствительности к внешним помехам и ограничению излучения собственных высокочастотных помех.




Если рассматривать структуру современного контроллера (см. схему), то видно, что он состоит из следующих основных частей:

— процессорная часть (микроЭВМ);

— формирователи входных сигналов;

— формирователи выходных сигналов;

— источник питания.

Процессорная часть контроллера

Это именно та часть, где происходит все самое главное в работе контроллера. Основой процессорной части является однокристальная микроЭВМ. Она называется так из-за того, что большинство компонентов микропроцессорной структуры находятся на одном кристалле микросхемы (чипе). В контроллерах СУД используются 8-, 16- или 32-разрядные микроЭВМ. Разрядность — это количество бит информации, с которыми она оперирует. Основные компоненты микроЭВМ:

— центральный процессор. Производит выборку команд и данных из памяти программ и памяти данных, производит арифметические и логические операции над данными, управляет сигналами на внутренней шине адреса и данных.

— Постоянное запоминающее устройство (ПЗУ). То место, где хранится программа и данные в виде констант. Программа — переведенная на язык машинных кодов микроЭВМ совокупность всех алгоритмов управления СУД. Данные — калибровочные таблиц константы, которые участвуют в процессе расчетов или выбираются как управляющие параметры. Для разных типов СУД, использующих одинаковые контроллеры, записывается своя программа или свой набор данных. Информация в ПЗУ может храниться сколь угодно долго, независимо от того, работает контроллер или хранится на складе. Для записи программы и данных используются специальные устройства, которые называются программаторами.

— Оперативное запоминающее устройство (ОЗУ). Область памяти, где хранятся данные, которые в процессе работы изменяются. Это могут быть промежуточные результаты вычислений или значения, полученные от датчиков. В отличие от ПЗУ, информация в ОЗУ теряется после выключения питания контроллера. Чтобы сохранить данные, которые накапливаются в процессе работы контроллера и участвуют в расчетах как параметры адаптации алгоритмов к конкретному двигателю, в контроллерах существует так называемое энергонезависимое ОЗУ. Оно запитывается от отдельного источника питания, подключаемого непосредственно к аккумуляторной батарее. В режиме хранения это энергонезависимое О3У потребляет очень незначительное количество энергии, что не может привести к разряду батареи, так как ток потребления в этом случае сравним с током саморазряда. Недостатком такого типа энергонезависимого ОЗУ является то, что процесс адаптации возобновляется каждый раз после отключения питания от аккумулятора. На старых типах СУД так оно и было, и в “Руководстве по эксплуатации” существовало строгое предупреждение о недопустимости отключения. Для устранения этого недостатка в современных контроллерах СУД используют новый тип энергонезависимого ОЗУ, который для хранения информации вообще не требует никакого дополнительного источника питания.

— АЦП — аналогово-цифровой преобразователь. Однокристальная микроЭВМ не может работать с аналоговыми сигналами, поэтому в АЦП происходит дискретная выборка мгновенных значений непрерывного аналогового сигнала и преобразование их в цифровой код (обычно 8 или10 двоичных разрядов).

— Порты ввода/вывода. Служат для организации взаимодействия микроЭВМ с другими компонентами контроллера. Через них происходит считывание входных и выдача выходных сигналов и информации.

— Таймеры/счетчики — это устройства, необходимые для измерения интервалов времени или подсчета числа событий.

— Генератор тактовой частоты. Вырабатывает тактовые импульсы синхронизации работы всей системы. От точности его работы зависит точность измерения всех интервалов времени.

Формирователи входных сигналов

Сигнал от датчика — это не что иное, как преобразованное в электрический сигнал значение физической величины (например, температуры охлаждающей жидкости). В контроллере СУД этот сигнал проходит через формирователь, где происходит согласование уровней (усиление или ослабление) — преобразование до той величины, которая необходима для нормальной работы процессорной части. Кроме того, входные формирователи выполняют защитную функцию от перенапряжения. Различают формирователи дискретных, аналоговых и частотных сигналов.

Дискретные сигналы — это сигналы, значение которых во времени меняется скачкообразно. Например, сигнал включения зажигания или сигнал запроса кондиционера. Такие сигналы поступают после преобразователей напрямую в процессорную часть на входы портов ввода/вывода.

Аналоговые сигналы — это сигналы, значение которых во времени непрерывно меняется. Например, сигнал с датчика массового расхода воздуха или с датчика положения дроссельной заслонки. Эти сигналы после предварительной обработки поступают в процессорную часть на входы АЦП.

Частотные сигналы — это сигналы, частота изменения которых несет информацию об изменении физической величины, измеряемой датчиком. Например, частота сигнала с датчика положения коленвала пропорциональна скорости вращения двигателя. Для дальнейшей обработки таких сигналов важно, чтобы эти сигналы не имели импульсных помех. Во входном формирователе частотный сигнал ограничивается по амплитуде (амплитудное значение такого сигнала не несет необходимой информации) и поступает в процессорную часть на вход таймера/счетчика.

Формирователи выходных сигналов

Эти формирователи преобразуют сигналы с портов ввода/вывода процессорной части в сигналы достаточной мощности для непосредственного управления исполнительными устройствами. Выходные формирователи — это современные микросхемы (драйверы), которые, кроме основных функций, усиления по мощности, еще выполняют функции защиты выходов контроллера от замыкания на массу или на плюс батареи, а также от перегрузки. Эти драйверы называют “интеллектуальными”, так как в случае ненормальной работы, когда срабатывают защитные функции, они информируют процессор об этом. В контроллере используются различные типы формирователей выходных сигналов в зависимости от необходимой мощности.

Формирователь канала диагностики необходим для согласования уровней электрических сигналов диагностического оборудования с уровнями сигналов процессора.

.

На вазовских автомобилях можно встретить следующие типы контроллеров:

- ISFI-2S производство General Motors; Январь-4 производство Россия; EFI-4 производство General Motors: сейчас на автомобили ВАЗ не устанавливаются

- Январь-5 производство Россия; M1.5.4 производство Bosch; МР7.0 производство Bosch; Вист-5 производство Россия;

На первый взгляд кажется, что контроллеров не так уж и много. Но это только на первый взгляд, а на самом деле все намного сложней. Для примера, контроллер M1.5.4 для системы без нейтрализатоpa не подходит для системы с нейтрализатором. И они считаются невзаимозаменяемыми. Вышесказанное справедливо для контроллеров "Вист" и "Январь". Контроллер МР7.0 для системы "Eвpo-2" не может быть установлен на автомобиль "Евро-3". Хотя установить контроллер МР7.0 для системы "Eвpo-3" на автомобиль с экологическими нормами токсичности "Евро-2" возможно, но для этого потребуется перепрошить программное обеспечение контроллера.

2. Система управления моновпрыска: архитектура, алгоритм функционирования.

Система центрального впрыска (моновпрыск) относится к системам впрыска топлива бензиновых двигателей. Работа системы основана на впрыске топлива одной форсункой, расположенной на впускном коллекторе двигателя.

Известными конструкциями системы центрального впрыска являются системы Mono-Jetronic и Opel-Multec. Система впрыска Mono-Jetronic разработана фирмой Bosch в 1975 году. Система устанавливалась на автомобили марки Volkswagen, Audi .

"Mono-Jetronic" система впрыска управляемая электронным бло­ком управления, рис.1 . Система имеет одну на весь двигатель (греч. монос — один) магнитоэлектрическую форсунку, топливо, как и в системах "L-Jetronic", впрыскивается с интервалами.

Так как топливная форсунка расположена перед дроссельной за­слонкой, практически на месте жиклера карбюратора, давление топ­лива в системе составляет всего около 1 кгс/см2. Регулятор давления системы расположен вблизи форсунки в центральном узле впрыска (рис. 2), где размещены также дроссельная заслонка, выключатель положе­ния дроссельной заслонки, датчик температуры всасываемого воздуха.

Система "Mono-Jetronic", (рис. 1), не имеет расходомера воздуха, поэтому соотношение масс воздуха и топлива здесь менее точное и определяется только положением дроссельной заслонки, температу­рой всасываемого воздуха и частотой вращения коленчатого вала.

Устройство, определяющее положение дроссельной заслонки, пред­ставляет собой в этой системе не выключатель с контактами (холостого хода, частичной нагрузки, полной нагрузки), а потенциометр, кото­рый информирует электронный блок управления о положении заслон­ки в данный момент времени.

Таким образом основное дозирование топлива, осуществляется, как от­мечалось, по трем параметрам: положению дроссельной заслонки, темпера­туре всасываемого воздуха и частоте вращения коленчатого вала двигателя. Корректировка позирования при холодном пуске и прогреве осуществляется электронным блоком управления по импульсам получаемым от датчиков температуры всасываемого воздуха, охлаждающей жидкости и потенциомет­ра дроссельной заслонки. Последний корректирует дозировку и при полной нагрузке. Корректировка по токсичности отработавших газов идет по сигна­лам лямбда-зонда. Изменение дозирования происходит за счет увеличения или уменьшения времени впрыска при постоянном давлении топлива.

Электронный блок управления сглаживает колебания напряжения бортовой сети и осуществляет регулировку холостого хода. Регулировка холостого хода достигается вращением дроссельной заслонки специ­альным электродвигателем. При этом увеличивается или уменьшается количество воздуха в зависимости от отклонения мгновенного значе­ния частоты вращения коленчатого вала от номинального значения, заложенного в память электронного блока управления. Блоком управ­ления воспринимается и скорость вращения дроссельной заслонки. При режиме ускорения, рабочая смесь обогащается.

Система впрыска "Mono-Jetronic" может быть выполнена и в вари­анте, представленном на рис. 3, с расходомером воздуха 1 и клапаном добавочного воздуха 4.

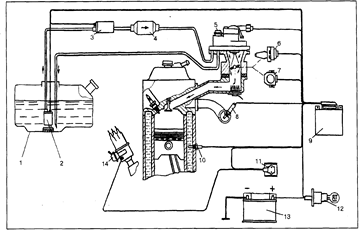

Рис. 1. Схема системы впрыска "Mono-Jetronic":

1 — топливный бак, 2 — толивоподающий насос, 3 — топливный насос, 4 — топливный фильтр, 5 — узел центральной форсунки, 6 — регулятор холостого хода с шаговым электродвигателем, 7 — потенциометр дроссельной заслонки, 8 — лямбда-зонд, 9 — электронный блок управления впрыском, 10 — датчик температуры охлаждающей жидкости, 11 — прибор коммутирующий сигнал информации о частоте вращения коленчатого вала двигателя получаемый из системы зажигания, 12 — выключатель зажигания, 13 — аккумуляторная батарея, 14 — датчик-распределитель

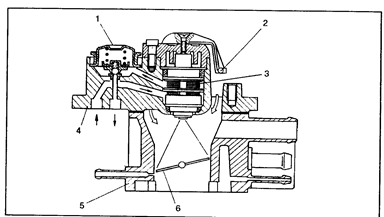

Рис. 2. Узел Центральной форсунки:

1 — регулятор давления топлива, 2 — датчик температуры всасываемого воздуха, 3 — электромаг­нитная форсунка, 4 — корпус форсунки и регулятора, 5 — корпус дроссельной заслонки, 6 — дроссельная заслонка

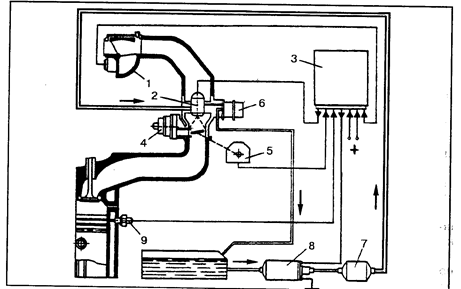

Рис. 3. Схема системы впрыска "Mono-Jetronic":

1 — измеритель расхода воздуха, 2 — форсунка, 3 — блок электронного управления, 4 — клапан добавочного воздуха, 5 — датчик положения дроссельной заслонки (потенциометр), 6 — регулятор давления топлива в системе, 7 — топливный фильтр, 8 — топливный насос, 9 — датчик темпера­туры охлаждающей жидкости

Устройство системы впрыска Mono-Jetronic

Система Mono-Jetronic имеет следующее устройство:

регулятор давления;

центральная форсунка впрыска;

дроссельная заслонка с механическим приводом;

электросервопривод дроссельной заслонки;

электронный блок управления;

входные датчики.

Регулятор давления поддерживает постоянное рабочее давление в системе впрыска (0,1МПа). Кроме этого, с помощью регулятора в системе после выключения двигателя сохраняется остаточное давление, что препятствует образованию воздушных пробок и облегчает пуск двигателя.

Центральная форсунка впрыска обеспечивает импульсный впрыск топлива. Форсунка представляет собой электромагнитный клапан. Управление клапаном осуществляется электрическим сигналом, поступающим от электронного блока управления. В конструкцию форсунки входит:

электромагнитная катушка (соленоид);

запорный клапан;

возвратная пружина;

распылительное сопло.

Дроссельная заслонка предназначена для регулирования объема поступающего воздуха. Дроссельная заслонка имеет два привода: механический и электрический. Механический привод осуществляется от педали газа.

Электросервопривод дроссельной заслонки служит для стабилизации оборотов холостого хода за счет принудительного открытия дроссельной заслоники.

Электронный блок управления осуществляет управление центральной форсункой впрыска (электромагнитным клапаном) и электросервоприводом дроссельной заслонкой. Блок управления включает микропроцессор и блок памяти. В блоке памяти помещена информация об эталонной характеристике впрыска (соотношение компонентов топливно-воздушной смести на всех режимах работы двигателя).

Входные датчики фиксируют текущее состояние работы двигателя. В системе используются следующие датчики:

датчик момента впрыска;

датчик положения дроссельной заслонки;

датчик температуры воздуха;

датчик температуры охлаждающей жидкости;

датчик оборотов двигателя;

выключатель сервопривода;

датчик концентрации кислорода.

По показаниям датчиков температуры воздуха и положения дроссельной заслонки рассчитывается необходимый объем воздуха в системе впрыска.

Масса всасываемого воздуха, через плотность, находится в прямой зависимости от температуры. Чем холоднее воздух, тем он более плотный, а значит обладает большей массой. Датчик температуры воздуха расположен перед центральной форсункой впрыска.

Дроссельная заслонка устроена так, что каждому ее положению соответствует определенное количество пропускаемого воздуха. Этот параметр фиксирует датчик положения дроссельной заслоники, представляющий собой потенциометр. Датчик положения дроссельной заслонки (дроссельный потенциометр) установлен непосредственно на оси привода заслонки.

В случае отказа датчиков температуры воздуха и положения дроссельной заслонки их работа дублируется сигналами датчика оборотов и датчика температуры охлаждающей жидкости (температуры двигателя).

Впрыск топлива осуществляется на основании сигналов датчика момента впрыска, которые подаются одновременно с сигналами на воспламенение топливно-воздушной смеси.

Выключатель сервопривода обеспечивает работу системы в режиме холостого хода двигателя. Замкнутое положение выключателя свидетельствует о режиме холостого хода, при этом включается электросервопривод дроссельной заслонки и поворачивает ее на определенный угол.

Датчик концентрации кислорода (кислородный датчик) предназначен для поддержания оптимального соотношения компонентов топливно-воздушной смеси. Датчик устанавливается в выпускной системе:

в выпускном коллекторе;

на автомобилях с каталитическим нейтрализатором - перед нейтрализатором.

Принцип работы системы впрыска Mono-Jetronic

При работе двигателя сигналы от датчиков поступают в электронный блок управления. По совокупности сигналов и информации об эталонных характеристиках впрыска блок управления вычисляет начало и продолжительность открытия центральной форсунки. В соответствии с расчетными данными подается сигнал на электромагнитную катушку форсунки. Запорный клапан открывается. Бензин через сопло под давлением распыляется во впускном коллекторе и смешивается с воздухом. Образуемая топливно-воздушная смесь подается в камеры сгорания двигателя.

В системе предусмотрена автоматическая стабилизация оборотов. На основании сигнала выключателя сервопривода электродвигатель открывает дроссельную заслонку на определенный угол, чем достигается устойчивая работа в режиме холостого хода.

Конструкция и принцип работы системы впрыска Opel-Multec аналогичны системе Mono-Jetronic.
