ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ВЫДЕРЖИВАНИЕ БЕТОНА
МЕТОДОМ «ТЕРМОСА» И ИСПОЛЬЗОВАНИЕ
РАЗОГРЕТЫХ БЕТОННЫХ СМЕСЕЙ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Сущность способа заключается в нагревании бетона за счет подогрева заполнителей и воды или бетонной смеси на строительной площадке до укладки ее в опалубку и использовании тепла, выделяющегося при твердении цемента, для приобретения бетоном заданной прочности в процессе его медленного остывания в утепленной опалубке. Бетон, уложенный в зимних условиях, выдерживают преимущественно методом термоса, основанным на применении утепленной опалубки с устройством сверху защитного слоя. Бетонную смесь температурой 20-80 ⁰ С укладывают в утепленную опалубку, а открытые поверхности защищают от охлаждения. Обогревать ее при этом не требуется, так как количество теплоты, внесенных в смесь при приготовлении, а также выделяющиеся в результате физико-химических процессов взаимодействия цемента с водой (экзотермии), достаточно для ее твердения и набора критической прочности. При проектировании термосного выдерживания бетона подбирают тип опалубки и степень ее утепления. Сущность метода термоса состоит в том, чтобы бетон, остывая до 0 ⁰ С, смог за это время набрать критическую прочность. Учитывая это, назначают толщину и вид утеплителя опалубки. Утепление опалубки выполняют без зазоров и щелей, особенно в местах стыкования теплоизоляции. Для уменьшения продуваемости опалубки и предохранения ее от увлажнения по обшивке прокладывают слой толи.

В качестве защитного слоя применяют толь, картон, фанеру, соломит, по которым могут быть уложены опилки, шлак, шлаковойлок, стекловата. Опалубка может быть двойной, тогда промежутки между ее щитами засыпают опилками, шлаком или заполняют минеральной ватой, пенопластом.

Опалубку из железобетонных плит утепляют с наружной стороны, навешивая на них маты. Поверхность, соприкасающуюся с бетоном, перед началом бетонирования обязательно прогревают. По окончании бетонирования немедленно утепляют верхние открытые поверхности, при этом теплотехнические свойства этого утеплителя (покрытия) должны быть не ниже, чем у основных элементов опалубки.

Опалубку и утеплитель демонтируют по достижении бетоном критической прочности. Поверхности распалубленной конструкции ограждают от резкого перепада температур во избежания образования трещин.

Метод термоса применяют при бетонировании массивных конструкций. Степень массивности оценивают модулем поверхности Мn=F/V, где F- площадь суммарной охлаждаемой поверхности конструкции , м2 ; V- объем конструкции, м 3 .

Конструкция считается массивной при Мn < 6, средней массивности при Мn=6…9 и ажурной при Мn>9.

При определении Мn не учитывается площадь поверхностей конструкций, соприкасающихся с талым грунтом, хорошо прогретой бетонной поверхностью или каменной кладкой. Для длинномерных изделий и конструкций (например, колон, ригелей, балок) Мn определяют отношением периметра их поперечного сечения к его площади. Областью наиболее экономичного применения метода «термоса» в соответствии с указаниями СНиП 3.03.01-87 являются массивные монолитные фундаменты, блоки, плиты, стены, колонны, рамные конструкции с разными значениями модуля поверхности (Мп), а также температурных режимов подогрева и выдерживания бетонной смеси (таблица 1).

* Модуль поверхности бетонируемой конструкции определяется отношением суммы площадей охлаждаемых поверхностей конструкций к ее объему и имеет размерность «м^-1 ».

Метод «термоса» включает:

обычный «термос» при укладке бетонной смеси в опалубку с начальной температурой ( t _бн ) 10, 20, 30 °С;

предварительный электроразогрев бетонной смеси на строительной площадке до 50 - 70 °С с помощью электродов с питанием от сети переменного тока с напряжением 380 (220, 127) В.

Рекомендуемая номенклатура монолитных конструкций, выдерживаемых с применением метода «термоса»

Таблица 1

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Картой предусматривается укладка бетонной смеси на отогретое и подготовленное к бетонированию основание, для чего:

основание очищается от снега и наледи, пятен мазута, нефти, битума и масел, а имеющиеся трещины заполняются цементным раствором;

удаляются поверхностная цементная пленка со всей площади бетонирования, а также, наплывы и раковины, поверхность старого бетонного основания обрабатывается струей сжатого воздуха.

Ранее уложенный бетон и промерзшее основание отогреваются на глубину 300 мм. Мерзлые пучинистые грунты отогреваются до положительной температуры на глубину не менее 500 мм;

отогревание основания и соприкасающихся элементов конструкции выполняется в тепляках (из брезента, фанеры и т.п.) способом электропрогрева с помощью вертикальных или горизонтальных электродов или прогревом жидкостно-топливными нагревателями. Отогрев производится способами, не вызывающими снижения качества бетона;

способ отогрева основания выбирается с учетом имеющегося оборудования, температуры наружного воздуха, типа утепленной опалубки, размеров конструкции, стоимости энергоресурсов и требуемой глубины отогрева.

Опалубка и арматура перед бетонированием также очищается от снега, наледи, цементной пленки и грязи струей горячего воздуха. Не допускается снимать наледь паром или горячей водой.

Арматура диаметром более 25 мм, а также арматура из жестких прокатных профилей и крупные закладные детали, при температуре наружного воздуха ниже -10 °С отогреваются до положительной температуры.

Перед началом бетонирования конструкции проверяются:

наличие исправного оборудования и необходимых механизмов для укладки и уплотнения бетонной смеси с заданной интенсивностью в зимних условиях;

подготовленность опалубки и теплоизоляции, а также мест укладки бетонной смеси и наличие средств защиты уложенного бетона от снега, дождя, ветра;

наличие освещения для работы в вечерние и ночные смены.

Допустимое время нахождения бетонной смеси в пути от момента выгрузки из бетоносмесителя до начала укладки в конструкцию, устанавливается строительной лабораторией в зависимости от вида цемента, состояния погоды и начальной температуры бетонной смеси. Допустимое время, исходя из условий удобоукладываемости, не должно превышать:

30 мин при температуре смеси t _{б. c .} = 40 °С

45 мин при температуре смеси t _{б. c .} = 20 - 30 °С

120 мин при температуре смеси t _{б. c .} = 5 - 10 °С.

Оптимальная температура отпускаемой с завода бетонной смеси составляет 30 °С, а с учетом предварительного разогрева бетонной смеси у места укладки 10 °С. Предварительный разогрев бетонной смеси на строительном объекте предусмотрен на специально подготовленной площадке (рис. 1).

Расчет подбора необходимой электрической мощности для предварительного разогрева бетонной смеси производится с учетом требуемой температуры разогрева, температуры смеси после транспортирования, ее удельного сопротивления, емкости бункеров для разогрева смеси.

Укладка бетонной смеси послойно производится темпами, не допускающими время перекрытия каждого слоя более 2,5 - 3 ч. Предварительно допустимая продолжительность перекрытия слоев должна назначаться строительной лабораторией. При цементах с началом схватывания не менее 1 ч 30 мин допустимая продолжительность перекрытия слоев бетонной смеси назначается расчетными данными (таблица 7).

Величина снижения температуры бетонной смеси за время ее укладки и уплотнения приводится в зависимости от толщины, высоты бетонируемой конструкции и длительности укладки и уплотнителя смеси (таблица 6).

Перепад температуры между открытой поверхностью бетонируемой конструкции и наружным воздухом для предотвращения появления трещин в конструкциях не должен превышать:

20 °С для монолитных конструкций с Мп < 5

30 °С для монолитных конструкций с Мп ³ 5.

В случае невозможности соблюдения указанных условий поверхность конструкции после распалубливания укрывается брезентом, толью, щитами и т.д.

После укладки бетонной смеси в опалубку открытые поверхности бетона укрываются полиэтиленовой пленкой и теплоизоляцией в виде минераловатных плит для сохранения требуемой температуры.

Основными параметрами термосного выдерживания монолитных конструкций являются марка цемента, его расход на 1 м³ бетона, класс бетона и его начальная температура, температура наружного воздуха, модуль поверхности, коэффициент теплопередачи опалубки, продолжительность остывания бетона (таблицы 2 и 3).

Прочность бетона в конструкции в % от R ₂₈ определяется по результатам измерения температуры твердеющего бетона в соответствии с п. 2.14. Ориентировочно для этого можно пользоваться графиками нарастания прочности (рис. 2, 3). График нарастания прочности бетона при различных температурах подготавливается строительной лабораторией в процессе подбора состава бетона. При определении прочности бетона по кривым нарастания прочности рассчитывается средняя температура бетона для интервала времени, перепад температур в котором не превышает 10 °С. В настоящей карте приводится пример определения прочности бетона по графику нарастания прочности (приложение 3).

Температурный режим и прочность бетона в конструкции определяются по контрольной точке, расположенной на глубине 50 мм от середины поверхности бетона в расчетном сечении. Под расчетным сечением понимается среднее сечение бетонируемой конструкции по отношению к наибольшему размеру сечения (рис. 4 ).

При снятии с бетонируемых конструкций опалубки или теплоизоляции соблюдаются следующие требования:

не допускается распалубливание или снятие теплоизоляции с конструкции, если температура бетона в ее центре продолжает повышаться;

снятие с конструкции опалубки и теплоизоляции разрешается не ранее достижения в контрольной точке требуемой прочности.

опалубка или тепловая изоляция конструкции снимается, когда температура бетона в наружных слоях конструкции достигает +5 °С и не позже, чем слои остынут до 0 °С. Не допускается примерзание опалубки, гидро- и теплоизоляции к бетону;

распалубка и снятие теплозащиты с монолитных массивных конструкций с Мп £ 2 допускается при перепаде температур между центром конструкции и средней температурой наружного воздуха (в ближайшие 10 дней после распалубки) не более 30 °С при оптимальной теплоизоляции и 27° С при теплоизоляции выше оптимальной.

ОСНОВНЫЕ ПАРАМЕТРЫ ТЕРМОСНОГО ВЫДЕРЖИВАНИЯ МОНОЛИТНЫХ КОНСТРУКЦИЙ

Конечная прочность бетона 40 % от R ₂₈

Таблица 2

Конечная прочность бетона 50 % R ₂₈

Продолжение табл. 2

Конечная прочность бетона 70 % от R ₂₈

Продолжение табл. 2

ОСНОВНЫЕ ПАРАМЕТРЫ ТЕРМОСТНОГО ВЫДЕРЖИВАНИЯ БЕТОНА

Портландцемент 400, конечная прочность 40 % от R ₂₈

(при предварительном электроразогреве)

Таблица 3

Портландцемент 400, конечная прочность 70 % от R ₂₈

Продолжение табл. 3

Портландцемент 400, конечная прочность 100 % от R ₂₈

Продолжение таблицы 3

Портландцемент 500, конечная прочность 40 % от R ₂₈

Продолжение таблицы 3

Портландцемент 500, конечная прочность 70 % от R ₂₈

Продолжение таблицы 3

Портландцемент 500, конечная прочность 100 % от R ₂₈

Продолжение таблицы 3

2.16. Работы по монтажу арматурных сеток и каркасов, установке и разборке опалубки и укладке бетонной смеси выполняет комплексная бригада (таблица 4).

Распределение операций по исполнителям

Таблица 4

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

Производственный контроль качества обогрева конструкций осуществляют прорабы и мастера.

Производственный контроль включает входной контроль электротехнического оборудования, качества теплоизоляционных материалов для предварительного электроразогрева бетонной смеси, операционный контроль качества отдельных производственных операций и приемочный контроль требуемого качества монолитной конструкции в результате выдерживания методом «термоса».

При входном контроле электротехнического оборудования, теплоизоляционных материалов и бетонной смеси проверяют внешним осмотром их соответствие нормативным и проектным требованиям, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов.

При операционном контроле проверяют соблюдение состава подготовительных операций, технологии установки опалубки и арматуры, а также укладки теплоизоляционного материала, укладки бетона в опалубку бетонируемой конструкции в соответствии с требованиями СНиП, процесс электроразогрева бетонной смеси перед укладкой и выдерживание бетона.

При приемочном контроле качества проверяют качество монолитной конструкции в результате выдерживания бетона.

Результаты операционного контроля фиксируются в журнале работ. Основными документами при операционном контроле являются настоящая технологическая карта и указанные в карте нормативные документы, перечни операций контролируемых производителем работ (мастером), данные о составе, сроках и способах контроля (табл. 5).

СОСТАВ И СОДЕРЖАНИЕ ПРОИЗВОДСТВЕННОГО КОНТРОЛЯ КАЧЕСТВА

Таблица 5

При производстве бетонных работ измеряется температура:

наружного воздуха - не реже двух раз в смену;

бетонной смеси: на месте ее приготовления и перед выгрузкой на месте укладки;

в уложенном слое до перекрытия новым слоем (не допускается снижение температуры бетона в уложенном слое ниже 5 °С);

после укладки в конструкцию (через каждые два часа в первые сутки после окончания бетонирования и затем не реже двух раз в смену в течение трех суток твердения, а в последующие сутки один раз в смену в течение периода остывания бетона до 0 °С).

Температура бетона в конструкции измеряется техническими термометрами или термодатчиками (рис. 6).

Измерение температуры бетона термометрами осуществляется через наклонные под углом 45° скважины диаметром 20 мм, которые заливаются на 1/4 своей длины маслом.

Длина хвостовой части термометра, погруженного в скважину, должна позволять снимать его показания, не извлекая термометр из скважины. Глубина скважины при угле наклона 45° составляет 50 - 100 мм.

Все отверстия для измерения температуры бетона пронумеровываются и наносятся на схемы конструктивного элемента.

Показатели температурной смеси перед укладкой в опалубку в процессе твердения, а также температуры наружного воздуха записываются в специальный журнал в сроки, указанные в п. 3.5.

Прочность бетона после распалубливания рекомендуется определять с помощью молотка конструкции НИИ Мосстроя, ультразвуковым способом или высверливанием и испытанием кернов.

Снижение температуры бетона за время укладки и уплотнения (при перепаде температур 1 °С)

Таблица 6

Допустимая продолжительность перекрытия слоев укладываемой бетонной смеси в конструкцию

Таблица 7

4. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ

5. РЕШЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. При производстве арматурных, опалубочных и бетонных работ необходимо соблюдать требования СНиП III-4-80* «Техника безопасности в строительстве» и государственных стандартов ССБТ.

5.2. Рабочие при производстве работ должны иметь удостоверение на право производства общестроительных работ, а также пройти инструктаж по технике безопасности в соответствии с требованиями ГОСТ 12.0.004-79 ССБТ. «Организация обучения работающих безопасности труда. Общие положения».

5.3. Рабочим на время работы необходимо выдавать спецодежду, спецобувь и средства индивидуальной защиты в соответствии с действующими типовыми нормами и характером выполняемой работы.

5.4. В темное время суток обеспечивается освещение рабочих мест, проездов и проходов к ним.

5.5. Рабочие места, в зависимости от принятой технологии производства работ, обеспечиваются согласно нормокомплектам оснасткой, средствами коллективной защиты и средствами связи и сигнализации.

5.6. При производстве работ, связанных с электроразогревом бетона в бункерах, помимо требований общих правил безопасного производства работ ( СНиП III-4-80* «Техника безопасности в строительстве») следует руководствоваться «Правилами технической эксплуатации и безопасности электроустановок промышленных предприятий».

5.7. Электробезопасность на строительной площадке, участках производства работ и рабочих местах обеспечивается в соответствии с требованиями ГОСТ 12.1.013-78 «Строительство. Электробезопасность. Общие требования». Лица, занятые «на строительно-монтажных работах, должны быть обучены безопасным способам ведения работ, а также уметь оказать первую доврачебную помощь при электротравме.

5.8. В строительно-монтажной организации назначается инженерно-технический работник, ответственный за безопасную эксплуатацию электрооборудования и устройств, имеющий квалификационную группу по технике безопасности не ниже IV .

5.9. Работы, связанные с присоединением (отсоединением) проводов, выполняются специалистами по электротехнике, имеющими соответствующую квалификационную группу по технике безопасности.

5.11. На весь период производства работ на строительных площадках устанавливаются знаки безопасности в соответствии с ГОСТом 12.4.026.76.

Приложение 1

ПРИМЕРЫ ОПРЕДЕЛЕНИЯ МОДУЛЯ ПОВЕРХНОСТИ «Мп» НЕКОТОРЫХ КОНСТРУКЦИЙ

Модуль поверхности определяется отношением суммы площадей охлаждаемых поверхностей конструкции S F к ее объему V :

Для упрощения подсчетов ниже приводится ряд формул, по которым можно определить Мп конструкций разных очертаний:

а) для колонн и балок прямоугольного сечения со сторонами b ₁ и b ₂ м:

б) для колонн и балок квадратного сечения со стороной

в) для куба

г) для параллелепипеда (со сторонами а, b , с):

отдельностоящего

примыкающего к массиву

д) для плит и стен толщиной «а»

е) для сплошного цилиндра с диаметром в и высотой h , м

ж) для цилиндрической оболочки

где b ₁ - наибольшая толщина стенки, м;

m - коэффициент, учитывающий заделку торцов оболочек пробками.

Для цилиндрических оболочек без заделки торцов m £ 1, с пробкой на одном торце m = 1,5 и пробками на обоих торцах m £ 2.

Приложение 2

ПРИМЕР ПОЛЬЗОВАНИЯ ТЕХНОЛОГИЧЕСКОЙ КАРТОЙ

Исходные данные: монолитная железобетонная плита размерами а = 30000 мм b = 20000 мм и толщиной h = 500 мм, бетонируется в зимнее время при температуре наружного воздуха t н.в. = -10 °С, укладывается на отогретое грунтовое основание, бетон марки 300 на портландцементе марки 400, скорость ветра V = 5 м/с. Температура бетонной смеси сразу после выхода с завода t б.с. = 35 °С, температура бетона после транспортирования t тр = 30 °С, время укладки и уплотнения t у = 10 мин., расход цемента 200 кг на м³ бетона. Требуемая прочность к моменту замерзания бетона - 40 % от R ₂₈ .

Решение:

а) определяется модуль поверхности охлаждения:

б) по таблице 6 определяется начальная температура бетона (после укладки и уплотнения) t н.б. при h = 500 мм, t = 10 мин. и перепада температур в t = 1 °С, снижение температуры t _{1 ° C} = 0,04 °С при заданном перепаде в t = t тр - t нв = 30 - (-10) = 40 °С

t _{40 ° C} = 0,04 ´ 40 = 1,6 °С

t нб = 30 - 1,6 = 28,4 °С » 28 °С

в) по таблице 2 для бетона марки 300 на портландцементе марки 400 с расходом цемента 200 кг/м³ при температуре наружного воздуха t н.в. = -10 °С Мп = 4 и начальной температурой бетона t нб = 28 °С находящейся между значениями t нб = 20 °С и t нб = 30 °С методом интерполяции определяются:

продолжительность остывания t ₀ = (81 - 67) ´ 2/10 + 67 » 70 ч.

коэффициент теплопередачи К = 5,35 - (5,35 - 3,75) ´ 2/10 = 5,03 Вт/м² °С

г) по найденному коэффициенту «К» по рис. 6 определяется конструкция опалубки и тепловая защита: при «К» = 5,03 Вт/м² °С подходит тип опалубки II , тепловая защита по рис. 6.

Приложение 3

ПРИМЕР ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ БЕТОНА

Бетон марки класса В25

Режим остывания:

12 часов при 45 ° С

3 часа при 50 °С

3 часа при 43 °С

6 часов при 35 °С

7 часов при 30 °С

14 часов при 18 °С

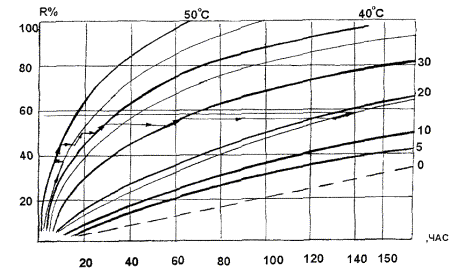

Отсчет прочности в % от R ₂₈ ведется по оси ординат по соответствующей температурной кривой (для данного интервала). Переход на последующие средние температуры твердения бетона осуществляется параллельно оси абсцисс. Отсчет времени производится путем суммирования его интервалов, соответствующих средним температурам.

Таким образом, соблюдение приведенного режима остывания позволят получить 58 % R ₂₈ прочности.

Приложение 4

ПРИМЕР РАСЧЕТА ПОДБОРА ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ

Определить требуемую мощность трансформатора для разогрева бетонной смеси в бункере, если известно, что:

- температура разогрева бетонной смеси t _бр = 75 °С

- температура бетонной смеси после транспортирования t _бт = 10 °С

- удельное сопротивление смеси r = 600 Ом × см

- на площадке имеются бункера для разогрева бетонной

смеси емкостью q = 1,1 м³

- укладка бетонной смеси в конструкцию предполагается

осуществлять краном с продолжительностью цикла t _ц = 8 мин

транспортирование бетонной смеси осуществляется

автобетоносмесителем V _бт = 4 м³

Решение

По данным условиям возможный поток укладки бетонной смеси в смену определяется по формуле:

где q - емкость бункера

К_вр - коэффициент использования оборудования по времени (0,8)

К_зу - коэффициент учета зимних условий (равный поправочному коэффициенту к нормам времени. Принят условно 1,3)

тогда поток укладки бетонной смеси в смену составит

Расход электроэнергии для разогрева 1 м³ бетонной смеси определяется по формуле: W _эр = 0,75 ´ ( t _бр - t _бт ) квт × ч/м³ , где

t _бр - температура разогретой бетонной смеси

t _бт - температура бетонной смеси после транспортирования

0,75 - коэффициент, учитывающий расход электроэнергии для разогрева 1 м³ бетонной смеси на 1 °С

тогда: W _эр = 0,75 ´ (75 - 10) = 49 квт × ч/м³

Требуемая мощность трансформатора определяется по формуле:

где П_б - поток бетонной смеси в смену

W _эр - расход электроэнергии для разогрева 1 м³ бетонной смеси

8 - количество часов в смену

К_вр - коэффициент использования оборудования по времени. Принимаем 0,9

cos j - при отдельном трансформаторе = 1,

тогда:

1 - площадка для установки электроразогрева бетонной смеси;

2 - бункер разогрева;

3 - ограждение;

4 - перемычки медные;

5 - ворота;

6 - калитка;

7 - настил деревянный;

8 - электроды;

9 - помещение дежурного электрика;

10 - контур заземления;

11 - прожектор ПЗС-35;

12 - кабель силовой ШРПС-4 ´ 15 мм² ;

13 - токопроводящий кабель;

14 - кабель силовой 2 (КРТП-3 ´ 10 + 1 ´ 35) от РП;

15 - К B - конечный выключатель;

16 - предупредительный сигнал;

17 - временная автодорога.

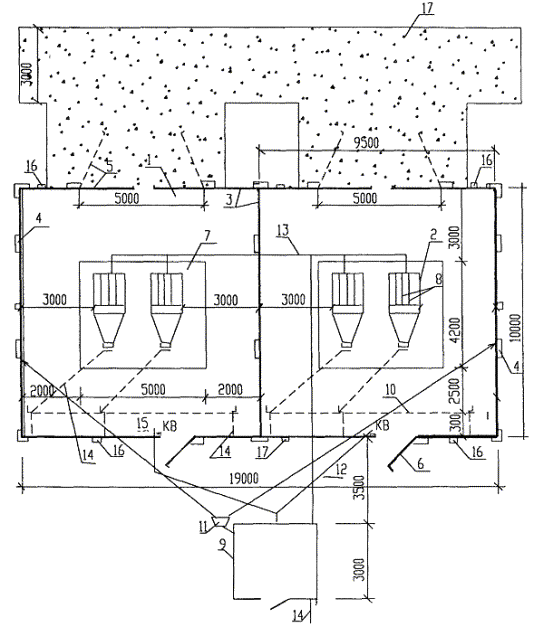

Рис. 1 Схема организации рабочей зоны при предварительном электроразогреве бетона в бункерах V = l ,0 м³

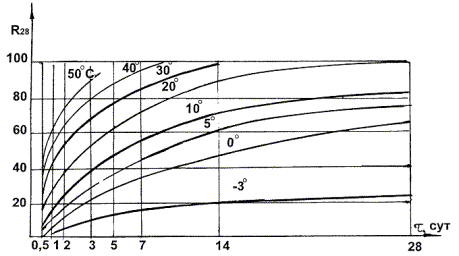

Рис. 2. График нарастания прочности бетона класса В15, В25 на портландцементе марки 400

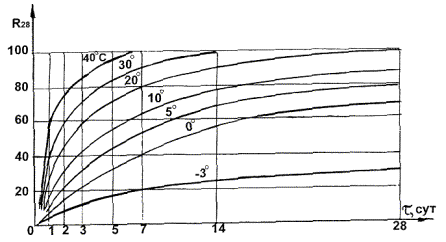

Рис. 3. График нарастания прочности бетона класса В35 на портландцементе марки 500

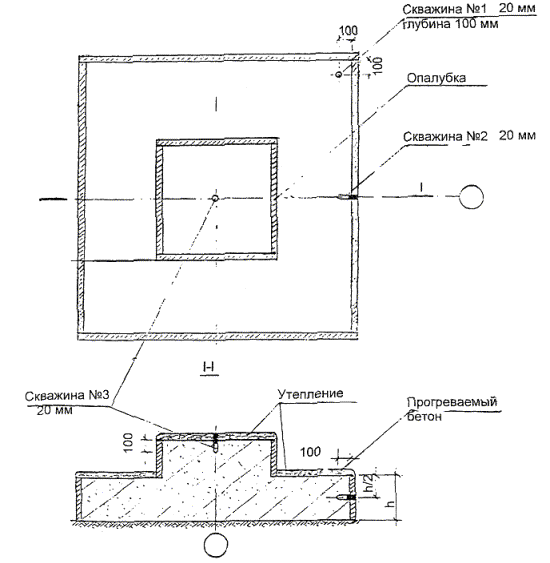

Рис. 4. Схема расстановки температурных скважин

1 - монолитная конструкция

2 - утеплитель

3 - пенал из тонкостенной стальной трубки

4 - индустриальное масло

5 - термодатчик

Рис. 5 Установка термодатчика в обогреваемой конструкции

Конструкция опалубки и тепловой защиты

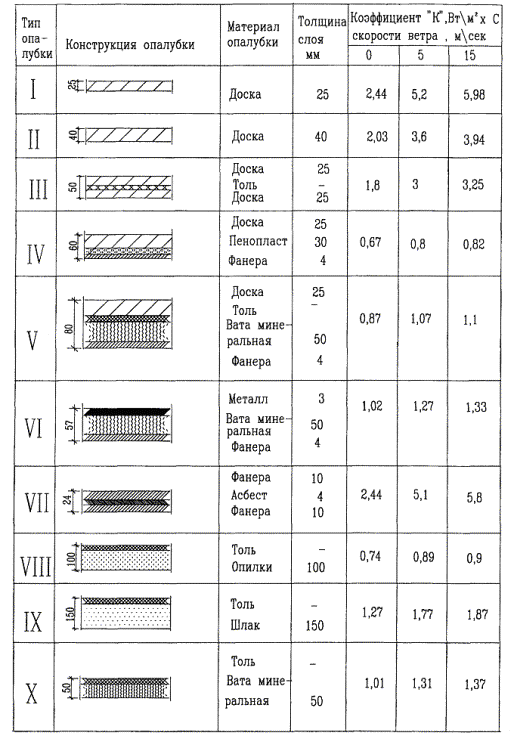

Рис. 6 Конструкции опалубки и тепловой защиты

Бетонирование методом «Термос с добавками-ускорителями»

Некоторые химические вещества (хлористый кальций СаСl, углекислый калий - поташ К2СО3, нитрат натрия NaNO3 и др.), введенные в бетон в незначительных количествах (до 2% от массы цемента), оказывают следу ющее действие на процесс твердения: эти добавки ускоряют процесс твердения в начальный период выдерживания бетона. Так, бетон с добавкой 2%-ного хлористого кальция от массы цемента уже на третий день достигает прочности, в 1,6 раза большей, чем бетон того же состава, но без добавки. Введение в бетон добавок-ускорителей, являющихся одновременно и противоморозными добавками, в указанных количествах понижает температуру замерзания до -3°С, увеличивая тем самым продолжительность остывания бетона, что также способствует приобретению бетоном большей прочности.

Бетоны с добавками-ускорителями готовят на подогретых заполнителях и горячей воде. При этом температура бетонной смеси на выходе из смесителя колеблется в пределах 25...35°С, снижаясь к моменту укладки до 20°С. Такие бетоны применяют при температуре наружного воздуха -15... -20°С. Укладывают их в утепленную опалубку и закрывают слоем теплоизоляции. Твердение бетона происходит в результате термосного выдерживания в сочетании с положительным воздействием химических добавок. Этот способ является простым и достаточно экономичным, позволяет применять метод «термоса» для конструкций с Мп < 8 (бетоны на обычных портландце ментах).

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА БЕТОНИРОВАНИЕ МОНОЛИТНЫХ КОНСТРУКЦИЙ
С ИСПОЛЬЗОВАНИЕМ ПРОТИВОМОРОЗНЫХ ДОБАВОК

Настоящую карту рекомендуется применять совместно с различными методами термообработки бетона, предусмотренными комплектом технологических карт на производство монолитных бетонных работ в зимних условиях.

Карта предназначена для инженерно-технических работников проектных и строительных организаций, связанных с производством бетонных работ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Сущность применения противоморозных добавок заключается в использовании бетонной смеси с химическими добавками, понижающими температуру замерзания жидкой фазы и обеспечивающими твердение бетона при отрицательных температурах воздуха.

Область применения настоящей карты включает бетонирование монолитных бетонных и железобетонных конструкций, монолитных частей сборно-монолитных зданий, работы по замоноличиванию стыков сборных железобетонных конструкций, а также при изготовлении сборных бетонных и железобетонных конструкций в зимнее время в условиях строительной площадки при устойчивой среднесуточной температуре наружного воздуха ниже 5 °С и минимальной суточной температуре ниже 0 °С.

В карте рассматривается применение следующих противоморозных добавок: поташа - П*, нитрита натрия - НН, нитрата кальция с мочевиной - НКМ, нитрит-нитрат-хлорида кальция - ННХК, хлорида кальция в сочетании с хлоридом натрия - ХК+ХН, хлорида кальция в сочетании с нитритом натрия - ХК+НН, нитрата кальция в сочетании с мочевиной - НК+М, нитрат-нитрата кальция в сочетании с мочевиной - ННК+М, нитрит-нитрат-хлорида кальция в сочетании с мочевиной - ННХК+М.

Выбор противоморозных добавок, перечисленных осуществляется в зависимости от назначения бетонной смеси и с учетом конструктивных и эксплуатационных особенностей бетонируемых монолитных конструкций (таблица 1 ).

Применению бетонной смеси в зависимости от противоморозных добавок должны предшествовать:

а) испытания бетона на коррозионное воздействие добавок, содержащих в своем составе нитрат кальция (НКМ, НК+М, ННК+М, ННХК, ННХК+М);

б) испытание бетона на образование высолов, если поверхности конструкции предназначены для последующей отделки (малярные и другие работы) или к ним предъявляются специальные архитектурные требования;

в) проверка влияния добавок на скорость твердения бетона, а также на другие проектные свойства бетона (прочность на растяжение при изгибе, морозостойкость, водонепроницаемость и т.п.).

Противоморозные добавки в бетонную смесь допускается применять, если к моменту охлаждения бетона ниже температуры, на которую рассчитано количество введенной добавки, бетон приобретет критическую прочность. Она должна составлять не менее 30, 25 и 20 % проектной прочности при марке бетона соответственно до В15, В25 и В35.

Критической считается прочность, по достижении которой бетон может подвергаться замораживанию без снижения строительно-технических свойств (прочность, водонепроницаемость, морозостойкость и др.) при последующем твердении.

При несоответствии темпа твердения бетона графику производства работ рекомендуется рассмотреть целесообразность применения бетонной смеси с противоморозными добавками в сочетании с выдерживанием его по методу термоса за счет утепления конструкций, а также с электропрогревом (обогревом) уложенной смеси (таблица 2 ).

Таблица 1

Область применения противоморозных добавок

(знак «+» означает «допускается», знак «-» означает «не допускается»)

* Допускается в сочетании с добавками, указанными в п. 2.1.1 «г» настоящей технологической карты.

Примечания: 1. Возможность применения добавок в случаях, перечисленных в поз. 4 настоящей таблицы, должна уточняться в соответствии с требованиями поз. 6, а перечисленных в поз. 1 при наличии защитных покрытий по стали - с требованиями поз. 4.

2. Ограничения по применению бетонов с добавками по поз. 4 и 6 «г», «е», а также для бетона с добавкой поташа по поз. 6 «д» настоящей таблицы распространяются и на бетонные конструкции.

3. По поз. 6 «б» настоящей таблицы в среде, содержащей хлор или хлористый водород, добавки, за исключением нитрита натрия, допускаются при наличии специального обоснования.

4. Показатели агрессивности среды устанавливаются по главе СНиП 2.03.11-85 «Защита строительных конструкций от коррозии», а наличие блуждающих постоянных токов от посторонних источников - по СН 65-76 «Инструкция по защите железобетонных конструкций от коррозии, вызываемой блуждающими токами». При применении добавок в этих условиях следует учитывать требования указанных нормативных документов в части плотности и толщины защитного слоя бетона, защиты конструкций химически стойкими антикоррозионными покрытиями.

5. Конструкции, периодически увлажняющиеся водой, конденсатом или технологическими жидкостями, приравниваются к эксплуатируемым при относительной влажности воздуха более 60 %.

Таблица 2

Перечень монолитных конструкций, бетонирование которых производится с применением противоморозных добавок в сочетании с другими методами выдерживания бетона

Примечание. Цифрами обозначены следующие методы выдерживания бетона:

1 - без специального утепления;

2 - в сочетании с методом термоса;

3 - в сочетании с электропрогревом (обогревом)

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Транспортирование и укладка бетонной смеси.

Бетонную смесь с противоморозной добавкой можно перевозить в неутепленной таре, но с обязательной защитой от атмосферных осадков и вымораживания воды.

Доставленная к месту укладки смесь должна иметь заданную подвижность и температуру.

Выбор способов и средств перевозок бетонной смеси и предельная продолжительность ее транспортирования устанавливаются строительной лабораторией с учетом обеспечения требуемого качества на месте укладки.

Снег и наледь бетонной смеси удаляется с ранее уложенного бетона, опалубки и арматуры. Подготовленная к бетонированию конструкция до укладки бетона укрывается от атмосферных осадков.

Температура бетонной смеси после укладки и уплотнения должна соответствовать установленной расчетом.

Бетонирование массивных конструкций производится таким образом, чтобы температура бетона в уложенном слое до перекрытия его следующим слоем не снижалась ниже минимально допустимой.

Перерывы в укладке бетона должны быть минимальными и допускаются в местах, обозначенных в проекте производства работ.

При снегопадах и сильных ветрах укладка бетонной смеси производится в брезентовых шатрах или легких тепляках.

Бетонирование конструкций должно сопровождаться соответствующими записями в «журнале бетонных работ».

Составляющие бетонных смесей при низких температурах предохраняют от попадания снега, образования наледи и замерзания. Цемент хранят в закрытых емкостях.

На бетонных заводах организуют подогрев составляющих и воды затворения, а сам процесс приготовления осуществляют в утепленном помещении, чем обеспечивают выход бетонной смеси заданной температуры.

Для подогрева песка и щебня используют специальные регистры, через которые пропускают разогретую до 90⁰ С воду или пар. Воду подогревают преимущественно паром в водонагревателях, откуда ее подают в расходные баки, устанавливаемые в дозировочном отделении, а из них – в дозаторы.

Для получения заданной температуры бетонную смесь можно приготовлять в бетоносмесителях принудительного действия с пароподогревом.

Транспортируют бетонную смесь зимой в утепленных бетоновозах, специальных контейнерах, автосамосвалах с подогревом кузова выхлопными газами. Кузов накрывают брезентом или утепленными щитами, бадьи и бункера – деревянными утепленными крышками. При этом исключаются дополнительные перегрузки, во время которых температура смеси интенсивно падает.

При транспортировании смеси к месту укладки по бетоноводам перед началом бетонирования звенья бетоновода утепляют и обогревают паром или горячей водой. При температуре ниже 10⁰ С магистральный бетоновод прокладывают в утепленном коробе вместе с паропроводом.

При разборке звенья бетоновода прочищают скребками, щетками, пыжами: промывать их водой во избежание образования наледи запрещается.

Выдерживание бетона и уход за ним.

Выдерживание монолитных бетонных и железобетонных конструкций, возводимых из бетонов с противоморозными добавками, необходимо производить с соблюдением следующих указаний:

а) поверхности бетона, не защищенные опалубкой, во избежание потери влаги или повышенного увлажнения за счет атмосферных осадков по окончании бетонирования немедленно укрываются слоем гидроизоляционного материала (полиэтиленовая пленка, прорезиненная ткань, рубероид и др.); поверхности бетона не предназначенные в дальнейшем для монолитной связи с бетоном или раствором, могут покрываться пленкообразующими составами или защитными пленками (битумно-этинолевым, этинолевым лаком и др.); не защищенные опалубкой поверхности укрываются слоем теплоизоляционного материала (опилки, шлак, войлок, песок, грунт, снег и др.); если позволяет конфигурация бетонируемой конструкции, укрытие целесообразно производить отдельными участками по мере окончания их бетонирования;

б) термическое сопротивление опалубки и укрытия должно обеспечивать в бетоне температуру не ниже расчетной до набора им прочности не менее критической;

в) для обеспечения одинаковых условий остывания частей конструкции, имеющих различную толщину, тонкие элементы, выступающие углы и другие части, остывающие быстрее основной конструкции, должны иметь усиленное утепление; размер участков с усиленным утеплением и его термическое сопротивление указывается в проектах производства работ;

г) при возможном понижении температуры бетона ниже расчетной конструкция утепляется или обогревается до набора бетоном критической прочности; дополнительное утепление или обогрев конструкции производится, когда замедление или полное прекращение твердения в период понижения температуры может замедлить общий темп строительства.

Распалубливание и загружение конструкций, снятие гидроизоляционных и теплоизоляционных укрытий производится с соблюдением следующих требований:

а) распалубливание частей конструкции, оказывающихся в зоне переменного горизонта водотока, допускается только после спада воды, наступления устойчивых положительных температур и приобретения бетоном проектной прочности;

б) распалубливание предварительно-напряженных конструкций производится при достижении бетоном прочности не менее 80 % от проектной;

в) распалубливание конструкций, подвергающихся сразу после распалубливания попеременному замораживанию и оттаиванию в водонасыщенном состоянии производится по достижении бетоном не менее 70 % прочности от проектной;

г) распалубливание несущих железобетонных конструкций производится после достижения бетоном прочности, указанной в таблице 3 .

Таблица 3

д) снятие опалубки, воспринимающей массу бетона конструкций, армированных несущими сварными каркасами, допускается после достижения бетоном этих конструкций не менее 25 % проектной прочности;

е) снятие тепло- и гидроизоляционных укрытий, боковых элементов опалубки, не несущих нагрузок от массы конструкций, допускается после достижения бетоном прочности, если в проекте нет иных указаний по этому вопросу;

ж) сроки распалубливания массивных конструкций назначаются с учетом заданных проектом наибольших допустимых температурных перепадов между ядром, поверхностью бетона и наружным воздухом.

Распалубленные конструкции должны временно укрываться, если разность температур поверхностного слоя бетона и наружного воздуха превышает: 20 °С для конструкций с модулем поверхности до 5 и 30 °С для конструкций с модулем поверхности 5 и более.

Распалубливание и загружение конструкций, а также снятие гидро- и теплоизоляционного укрытия производится только после испытания контрольных образцов, подтверждающего достижение бетоном необходимой прочности.

Работы по монтажу арматурных сеток и каркасов, установке и разборке опалубки и укладке бетонной смеси выполняет комплексная бригада (таблица 4 ).

Таблица 4

Распределение операций по исполнителям

3. РЕКОМЕНДАЦИИ ПО ВЫБОРУ И ИСПОЛЬЗОВАНИЮ ПРОТИВОМОРОЗНЫХ ДОБАВОК

Выбор добавок и назначение их количества.

Выбор противоморозных добавок производится с учетом следующих положений:

а) бетонную смесь с противоморозными добавками допускается применять, если во время выдерживания бетона до приобретения им критической прочности его температура с максимально допускаемыми дозировками добавок не опустится ниже:

-15 °С при применении добавки НН;

-20 °С при применении добавок ХК+ХН, НК+М, НКМ, ННК+М;

-25 °С при применении добавок П, ХК+НН, ННХК, ННХК+М;

б) прочность бетона в зависимости от добавки, продолжительности твердения и расчетной температуры ориентировочно достигает значений, приведенных в таблице 5 , а после 28-суточного выдерживания при температурах выше 0 °С бетон, как правило, приобретает проектную прочность; данные таблицы 5 для выбранной добавки обязательно должны уточняться применительно к используемому на стройке цементу, так как темп твердения бетона с добавками зависит от состава цемента; уточнение темпа твердения бетона позволит избежать его преждевременного замораживания, более правильно назначать необходимое количество добавки;

в) бетонные смеси с добавками НН и ХК+НН с температурой 15-20 °С, как правило, хорошо укладываются и характеризуются обычными сроками загустевания (начало - 2-2,5 ч, конец - 4-8 ч); смеси с более низкими температурами, особенно ниже 5 °С, имеют значительно удлиненные сроки загустевания (начало - 5-7 ч, конец - 11-30 ч); вследствие этого бетонные смеси с указанными добавками не вызывают осложнений при транспортировании;

г) бетонные смеси с добавками НКМ, НК+М, ННК+М, ХК+ХН, ННХК+М и особенно П характеризуются ускоренными и весьма короткими сроками загустевания, мало зависящими от температуры (начало - 0,1-2 ч, конец - 0,2-4 ч); поэтому одновременно с указанными противоморозными добавками в состав бетонной смеси, как правило, должна вводиться добавка сульфитно-дрожжевой бражки СДБ; эффективным замедлителем загустевания бетонной смеси с добавкой поташа является тетраборат натрия ТН или жидкое стекло ЖС в сочетании с адипинатом натрия ПАЩ-1.

Назначение количества добавки производится, исходя из расчетной температуры твердения бетона, которая принимается из условия необходимости предохранения бетона от замораживания до набора им прочности не менее критической.

Ориентировочные данные по продолжительности выдерживания бетона до набора им критической прочности определяются в зависимости от вида добавок и расчетной температуры твердения бетона (таблица 6 ).

Количество противоморозных добавок принимается в зависимости от расчетной температуры твердения бетона (таблица 7 ).

Таблица 5

Нарастание прочности бетона с противоморозными добавками на портландцементах

Таблица 6

Продолжительность выдерживания бетона с противоморозными добавками до набора критической прочности

Таблица 7

Количество противоморозных добавок

*При соотношении компонентов 1:1 по массе в расчете на сухое вещество

Примечания: 1. Оптимальное количество добавок при данной температуре твердения бетона при использовании холодных материалов назначается в зависимости от водоцементного отношения, а при применении подогретых материалов - от вида цемента и его минералогического состава:

а) при работе на холодных материалах в бетоны с В/Ц < 0,5 следует назначать меньшее из указанных пределов количество добавки, а с В/Ц > 0,5 - большее;

б) при работе на подогретых заполнителях меньшее количество ХК+ХН, НК+М, ННК+М, ННХК+М, П следует вводить в бетоны на портландцементах, содержащих 6 % и более трехкальциевого алюмината С₃ А; меньшее количество НН и ХК+НН следует вводить при изготовлении бетона на портландцементах с содержанием С₃ А до 6 %.

2. Концентрация раствора затворения (с учетом влажности заполнителей) не должна превышать 30 % для П; 26 % для НКМ, НК+М, ННК+М, ННХК, ННХК+М, ХК+ХН, ХК+НН; 20 % для НН.

3. При температурах бетона выше -5 °С вместо ХН возможно применение ХК в количестве до 3 % от массы цемента.

Требования к материалам.

Для приготовления бетонной смеси с противоморозными добавками рекомендуется применять быстротвердеющие портладцементы, портладцементы и портладцементы с минеральными добавками (марка М400 и выше) с содержанием в клинкере трехкальциевого алюмината С₃ А не более 10 %.

При предъявлении к бетону требований по морозостойкости Мрз100 и более следует применять только портландцементы с содержанием С₃ А до 6 %, если в проекте нет специальных указаний по виду применяемого цемента.

Указанные цементы должны удовлетворять требованиям ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия».

Допускается введение противоморозных добавок в бетоны, приготовленные с использованием цементов, удовлетворяющих требованиям ГОСТ 22266-94 «Цементы сульфатостойкие. Технические условия».

Заполнители для тяжелых бетонов и бетонов на пористых заполнителях должны удовлетворять требованиям ГОСТ 9757-90 «Гравий, щебень и песок - искусственные пористые заполнители. Технические условия» и ГОСТ 8736-93 «Песок для строительных работ. Общие требования».

Заполнители, предназначенные для приготовления бетонов с добавками НН, П, ХК+ХН или ХК+НН, не должны содержать включений реакционноспособного кремнезема (опал, халцедон и др.), в результате взаимодействия которого с едкими щелочами, образующимися при твердении бетонов с указанными противоморозными добавками, может происходить коррозия бетона с увеличением его объема и разрушением конструкций.

При приготовлении бетонной смеси на неотогретых заполнителях не допускаются включения в них льда и снега, смерзшихся комьев и наледи.

Вода, применяемая для приготовления растворов добавок и бетонной смеси, должна удовлетворять требованиям ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия».

Добавки должны удовлетворять требованиям действующих ГОСТов или ТУ.

Подбор состава бетона.

Марка бетона назначается в соответствии с указанием проекта с учетом фактических данных по темпу твердения бетона, по прогнозируемому температурному режиму с выбранной к производству работ противоморозной добавкой.

При невозможности получения заданной прочности в установленный срок допускается при соответствующем обосновании повышение марки бетона против предусмотренной проектом.

Подбор состава бетона рекомендуется производить следующим образом:

а) подбирается состав бетона без добавки требуемой марки и подвижности любым общепринятым методом при минимальном расходе цемента;

б) в условиях, наиболее близких к производственным, приготовляются замесы с введением в подобранную бетонную смесь противоморозной добавки в количестве, установленном в соответствии с рекомендациями настоящей технологической карты; определяются подвижность бетонной смеси и время ее потери;

в) если бетонная смесь по исходной подвижности или времени ее сохранения не удовлетворяет предъявляемым требованиям, то производятся повторные испытания с введением в бетонную смесь добавки замедлителя, начиная с минимальных дозировок; при пластификации смеси за счет введения противоморозных (НН) или замедляющих схватывание добавок (СБД, ПАЩ-1) уменьшается расход воды до получения смеси заданной подвижности к моменту ее укладки;

г) при необходимости введения в бетонную смесь микрогазообразующих добавок подобранная смесь дополнительно проверяется на удобоукладываемость.

Определение подвижности, жесткости и объемной массы бетонной смеси производится в соответствии с требованиями ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний».

ГОСТ 10060-87 «Бетоны. Методы контроля морозостойкости» или ГОСТ 7025-91 «Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости». До испытаний образцы должны выдерживаться в соответствии с указаниями.

Приготовление водных растворов добавок.

Для правильного дозирования и равномерного распределения противоморозные добавки, как правило, вводятся в состав бетонной смеси в виде водного раствора рабочей концентрации, т.е. раствора, которым затворяется бетонная смесь без дополнительного введения в нее воды. В зависимости от условий производства (наличия площадей для установки дополнительных емкостей) раствор противоморозной добавки рабочей концентрации может приготовляться заранее или в дозаторе воды.

При поставке противоморозной добавки в жидком виде (концентрированный раствор) раствор рабочей концентрации приготовляется смешиванием добавки с водой затворения. После смешивания проверяется плотность полученного раствора, которая при необходимости доводится до заданной добавлением концентрированного раствора или воды.

При поставке добавки в твердом или пастообразном виде раствор противоморозной добавки рабочей концентрации может приготовляться путем растворения добавки в заданном количестве воды, либо сначала приготовляется концентрированный раствор добавки, который затем разбавляется водой.

При приготовлении концентрированного раствора или раствора рабочей концентрации из добавок, поставляемых в твердом виде, устанавливается их количество, необходимое для получения раствора требуемой концентрации (таблица 8 ). После полного растворения добавки ареометром проверяется плотность полученного раствора и доводится до заданной добавлением воды или добавки.

Таблица 8

Расход добавок в твердом виде для приготовления их водных растворов

Требуемая концентрация рабочего раствора устанавливается при подборе состава бетона, а концентрированный раствор рекомендуется приготовлять максимально высокой плотности, но исключающей выпадение добавки в осадок.

При приготовлении растворов противоморозных добавок для повышения скорости растворения пастообразных и твердых продуктов рекомендуется подогревать воду до 40-80 °С и перемешивать растворы, а твердые продукты при необходимости предварительно дробить.

Приготовлять растворы противоморозных и других рекомендуемых добавок следует при положительных температурах в тщательно очищенных и промытых емкостях, защищенных от попадания в них атмосферных осадков. Объемы емкостей должны позволять готовить растворы не менее, чем для работы одной смены.

Приготовление бетонной смеси.

При применении подогретых заполнителей технология приготовления бетонной смеси с противоморозными добавками не отличается от обычной с использованием раствора добавки рабочей концентрации вместо воды затворения.

При работе на холодных материалах загрузку их в бетоносмеситель рекомендуется производить в следующем порядке: сначала загружаются заполнители и раствор добавки рабочей концентрации; после их перемешивания в течение 1,5-2 минут загружается цемент, и смесь перемешивается еще в течение 4-5 минут.

Бетонную смесь с добавкой ХК+ХН или ННХК рекомендуется приготовлять с температурой при выходе из смесителя от 5 до 15 °С, с добавкой НН, ХК+НН, НКМ, ННК+М, НК+М или ННХК+М - с температурой от 15 до 35 °С; температура бетонной смеси с добавкой П должна назначаться от 15 °С и ниже с таким расчетом, чтобы во время схватывания и начального затвердевания бетон имел отрицательную температуру.

Возможно приготовление смесей и с более низкими температурами, но с обязательным условием, чтобы после укладки и уплотнения температура бетонной смеси была выше температуры замерзания используемого раствора затворения не менее чем на 5 °С.

Температура приготовляемой бетонной смеси должна назначаться строительной лабораторией исходя из условий производства, сроков загустевания смеси, теплопотерь при транспортировании, перегрузке и укладке.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ.

Производственный контроль качества бетона с противоморозными добавками осуществляют прорабы и мастера с участием специалистов строительной лаборатории.

Производственный контроль включает входной контроль эксплуатационных материалов и бетонной смеси, операционный контроль отдельных производственных процессов и приемочный контроль качества монолитной конструкции.

При входном контроле эксплуатационных материалов и бетонной смеси проверяют внешним осмотром их соответствие нормативным и проектным требованиям, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов.

При операционном контроле проверяют соблюдение состава подготовительных операций, укладки бетонной смеси в теплоконструкцию в соответствии с требованиями СНиП, температуру, нарастание прочности бетона и продолжительности его выдерживания в соответствии с расчетными данными (табл. 5 , 6 ).

Результаты операционного контроля фиксируются в журнале работ. Основными документами при операционном контроле являются настоящая технологическая карта и указанные в карте нормативные документы, а также перечни операций или процессов, контролируемых производителем работ (мастером), данные о составе, сроках и способах контроля (табл. 9 , 10 ).

При приемочном контроле производят проверку качества монолитной конструкции. Скрытые работы подлежат освидетельствованию с составлением актов по установленной форме.

При приготовлении водных растворов или эмульсий добавок контролируется: правильность дозирования воды и добавок; соответствие плотности (концентрации) приготовленного раствора заданной плотности.

Проверка плотности растворов производится перед каждым заполнением расходных баков, но не реже одного раза в смену.

Контроль за приготовлением бетонной смеси с добавками заключается в систематической проверке (не реже двух раз в смену):

правильность дозирования материалов;

соответствие температуры, подвижности и жесткости смеси, плотности (концентрации) раствора затворения заданным;

соответствие времени перемешивания смеси заданному.

Дозирование добавок осуществляется с точностью в пределах ±2 % их расчетного количества.

При транспортировании и укладке бетонной смеси, а также при выдерживании бетона проверяются:

выполнение предусмотренных мероприятий по укрытию, а при необходимости - по утеплению и обогреву транспортной и приемной тары;

температура смеси при выгрузке из транспортной тары, после укладки и укрытия;

отсутствие снега и наледи в опалубке и на арматуре перед приемкой бетонной смеси;

соответствие расчетным данным укрытия и утепления опалубки перед бетонированием и неопалубленных поверхностей после укладки бетона;

соблюдение принятого температурного режима выдерживания бетона и прочность бетона на сжатие.

Измерение температуры при выдерживании бетона производится 3 раза в сутки до приобретения бетоном прочности, указанной в п. 1. настоящей карты, 2 раза в сутки при дальнейшем выдерживании.

Контроль качества бетона заключается в проверке:

подвижности или жесткости бетонной смеси;

соответствия прочности бетона проектной, а также заданной в сроки промежуточного контроля;

соответствия морозостойкости и водонепроницаемости требованиям проекта.

Проверка подвижности или жесткости бетонной смеси производится:

у места ее приготовления - не реже двух раз в смену в условиях установившейся погоды и постоянной влажности заполнителей и не реже чем через каждые два часа при резком изменении влажности заполнителей, а также при переходе на приготовление смесей нового состава или из новой партии, составляющих бетонную смесь материалов;

у места укладки - не реже двух раз в смену.

Все результаты производственного контроля по укладке бетона в конструкцию заносятся в специальный журнал.

При выборе добавок учитывают их стоимость и влияние на физико-механические и технологические свойства бетонов и бетонных смесей. Так при внесении поташа сокращаются сроки схватывания цемента, в результате чего ухудшается удобоукладываемость смеси. Наиболее дешевые и доступные добавки – хлориды кальция и натрия. Добавки вводят в виде водяных растворов в процессе приготовления бетонных смесей в количестве 3---18% от массы цемента. Применение добавок целесообразно в сочетании с дополнительным подогревом. Растворы, содержащие мочевину, не следует подогревать выше 40 0С. Растворы солей рабочей концентрации не должны иметь осадков нерастворившихся солей.

Некоторые добавки, например хлористые соли, ухудшают качество поверхности возводимых конструкций вследствии образования высолов. Поэтому их применяют при возведении сооружений небольших объемов, к качеству поверхностей которых не предъявляют высоких требований (например, фундаменты, балки). Процесс укладки и уплотнения смесей не отличается от обычных методов бетонирования.

Таблица 9

СОСТАВ И СОДЕРЖАНИЕ ПРОИЗВОДСТВЕННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ ПРИГОТОВЛЕНИИ И ТРАНСПОРТИРОВАНИИ БЕТОННОЙ СМЕСИ

Таблица 10

СОСТАВ И СОДЕРЖАНИЕ ПРОИЗВОДСТВЕННОГО КОНТРОЛЯ КАЧЕСТВА ПРИ УКЛАДКЕ БЕТОННОЙ СМЕСИ

5. РЕШЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При применении бетона с противоморозными добавками необходимо строго руководствоваться требованиями СНиП III-4-80 * «Техника безопасности в строительстве» и «Руководством по применению бетонов с противоморозными добавками» НИИЖБ 1978 г.

Зона укладки бетона с противоморозными добавками должна находиться под постоянным наблюдением мастеров, прорабов и сотрудников строительной лаборатории.

Пребывание людей и выполнение каких-либо работ на этих участках не разрешается.

Перед допуском к работе все рабочие должны пройти инструктаж по технике безопасности при работе с химическими добавками в соответствии с «Руководством по применению бетонов с противоморозными добавками» НИИЖБ 1978 г. (гл. 14 «Техника безопасности»). Знания рабочих должны быть проверены специальной коммисией.

Рабочие занятые при уплотнении бетонной смеси с химическими добавками должны работать в спецодежде из водоотталкивающей ткани, в очках, резиновых сапогах и перчатках.

В связи с повышенной электропроводностью бетонных смесей с добавками следует обращать повышенное внимание на исправность электроинструмента и электропроводки.

Зона, где производится укладка бетона с противоморозными добавками должна быть ограждена. На видном месте помещаются предупредительные плакаты, правила по технике безопасности, противопожарные средства. В ночное время ограждение зоны должно быть освещено.
