Введение

В сегодняшний день, в эпоху бурного прогресса невозможно представить какой-либо род деятельности без участия компьютеров. И в большинстве случаев, ЭВМ используются для хранения каких либо сформированных, сгруппированных данных и обработки запросов к ним.

Обычно для таких целей используют базы данных. База данных (БД) представляет собой совокупность специальным образом организованных данных, хранимых в памяти вычислительной системы и отображающих состояние объектов и их взаимосвязей в рассматриваемой предметной области.

Для работы с БД используются Система управления базами данных (СУБД) — это комплекс языковых и программных средств, предназначенный для создания, ведения и совместного использования БД многими пользователями.

Таким образом, все современные предприятия, организации, банки и другие структуры используют в своей работе базы данных. Как правило, базы данных хранят информацию о сотрудниках, товарах, фирмах, пациентах, то есть обо всем том, с чем работает данная структура.

Использование баз данных способствует не только более быстрой и удобной обработке информации, но и качественно новому подходу к хранению и ведению информации.

1 Постановка задачи

Основной целью является создание СУБД «Аптека», предназначенной для автоматизации процесса приходи и расхода товара, ввода и редактирования информации о продукции, единицах измерения, категориях, поставщиках, странах производителей, а также СУБД должна позволять выводить информацию в виде отчетов, фильтровать и сортировать данные в заданном диапазоне.

Данное программное средство должно позволить упростить работу заведующей и продавцов аптеки.

В процессе выполнения работа необходимо:

1 Выявить основные сущности. Начертить типичные ER-диаграммы.

2 Определить перечень и состав доменов предметной области.

3 Определить перечень всех атрибутов предметной области; состав атрибутов полученных предварительных отношений; принадлежность каждого атрибута к соответствующему домену.

4 Оформить инфологическую модель предметной области.

5 Представьте окончательную концептуальную модель БД.

При разработке информационной системы необходимо:

1 Разработать формы для работы с информационной системой (должны быть формы типа “один к одному” и типа “один ко многим”). В формах должны быть различные средства управления.

2 Предусмотреть возможность обеспечения выполнения следующих функций: ввод новых записей; удаление записей; корректировка полей записи; просмотр записей.

3 Обеспечить проверку правильности вводимых и корректируемых данных на уровне поля и на уровне записи. В частности, обеспечить проверку на уникальность вводимых и корректируемых записей.

4 Обеспечить формирование комплекта выходных документов (отчетов). Документы должны по желанию пользователя выдаваться либо на экран дисплея, либо на принтер, либо в файл.

5 В качестве головного управляющего модуля выбрать и создать либо меню, либо форму.

6 Разработать и создать приложение (проект), включающий в себя, все созданные в ходе выполнения курсовой работы объекты (таблицы, базы данных, формы, отчеты и т.д.).

2 Схема бизнес процесса

Функциональная модель решения задачи представлена на рисунке 1.

Рисунок 1 - Контекстная диаграмма

В качестве управления предусмотрены следующие объекты:

- «Законодательство в области здравоохранения»;

- «Устав предприятия».

В качестве входных данных выступают:

- «Данные о товаре»;

- «Данные о поставщике».

Результатом работы системы предусмотрены следующие выходные документы:

- «Отчет о приходе»;

- «Отчет о расходе».

На рисунке 2 представлена декомпозиция контекстной диаграммы функциональной модели.

Рисунок 2 – Декомпозиция функциональной модели

В декомпозиции функциональной модели можно выделить два основных блока:

- «Приход»;

- «Расход».

3 Проектирование БД

3.1 Построение инфологической модели

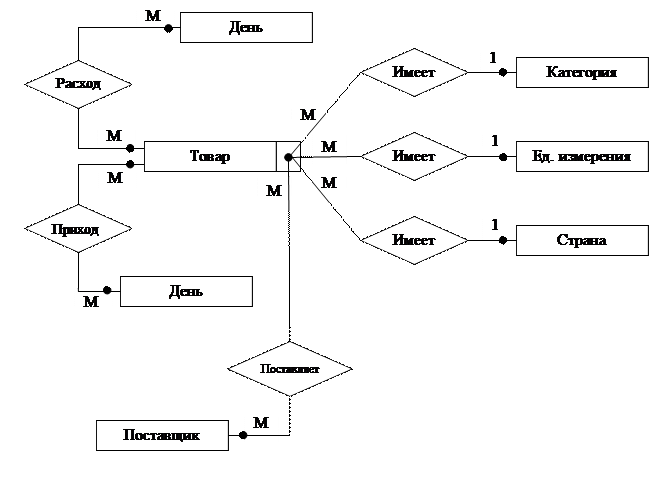

3.3 Составление ER-диаграммы типов

3.4 Схема БД

Программное средство «Аптека» обрабатывает данные семи таблиц:

- tovar;

- strana;

- kategor;

- ed_izm;

- post;

- prihod;

- rashod.

Схема взаимосвязи таблиц базы данных представлена на рисунке 3.

Рисунок 3 - Взаимосвязь таблиц базы данных

3.5 Структура таблиц

Структура таблицы «tovar» представлена на рисунке 4.

Рисунок 4 - Таблица «tovar»

Структура таблицы «strana» представлена на рисунке 5.

Рисунок 5 - Таблица «strana»

Структура таблицы «kategor» представлена на рисунке 6.

Рисунок 6 - Таблица «kategor»

Структура таблицы «ed_izm» представлена на рисунке 7.

Рисунок 7 - Таблица «ed_izm»

Структура таблицы «post» представлена на рисунке 8.

Рисунок 8 - Таблица «post»

Структура таблицы «prihod» представлена на рисунке 9.

Рисунок 9 - Таблица «prihod»

Структура таблицы «rashod» представлена на рисунке 10.

Рисунок 10 - Таблица «rashod»

3.6 Формы

Форма, отображающая данные о товаре представлена на рисунке 11.

Рисунок 11 – Форма Товары

Форма, отображающая данные о стране представлена на рисунке 12.

Рисунок 12 – Форма Страны

Форма, отображающая данные о категории представлена на рисунке 13.

Рисунок 13 – Форма Категории

Форма, отображающая данные о единице измерения представлена на рисунке 14.

Рисунок 14 – Форма Единицы измерения

Форма, отображающая данные о поставщике представлена на рисунке 15.

Рисунок 15 – Форма Поставщики

Форма, отображающая данные о приходе представлена на рисунке 16.

Рисунок 16 – Форма Приход

Форма, отображающая данные о расходе представлена на рисунке 17.

Рисунок 17 – Форма Расход

Заключение

Для использования огромных объемов хранимой информации, помимо развития системных устройств, средств передачи данных, памяти необходимы средства обеспечения диалога человек-ЭВМ, которые позволяют пользователю вводить запросы, читать файлы, модифицировать хранимые данные, добавлять новые данные или принимать решения на основании хранимых данных. Для обеспечения этих функций и созданы специализированные средства – системы управления базами данных (СУБД).

В настоящее время базы данных проникают во многие сферы человеческой деятельности, с их помощью значительно облегчается работа с данными.

В результате проектирования была разработана база данных для аптеки, предназначенная для регистрации и ведения учета продаж препаратов, для того, чтобы облегчить труд персонала аптеки, тратящего массу времени на бумажную работу. База данных была создана в программе MicrosoftVisualFoxPro 8.0.
