Министерство высшего и среднего специального образования Российской Федерации

Южноуральский Государственный Университет

Кафедра «цифровые радиотехнические системы»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ

по курсу:

ОСНОВЫ ТЕОРИИ ЦЕПЕЙ

ЮУрГУ-К.200780.000 П3

Нормоконтролёр: Руководитель

Коровин В.М. Коровин В.М

«___»___________ 1999г. «___»___________ 1999г.

Автор проекта

Студент группы ПС-266

Суходоев Д.В.

«___»___________ 1999г.

Проект защищен с оценкой

______________________

«___»___________ 1999г.

Челябинск

1999г.

Южноуральский Государственный Университет

Факультет: ПС

Кафедра: ЦРТС

Задание

по курсовой работе

студенту группы Суходоеву Дмитрию Владимировичу .

1) Тема работы: Анализ линейной динамической цепи .

2) Срок сдачи работы: _______________________________________

3) Исходные данные к работе: ________________________________

R = 1 кОм; R н = 1 кОм; .

С1 = 1,5774·10-9 Ф; L1 = 0,6339·10-3 Гн ; .

С2 = 2,3663·10-9 Ф ; L1 = 0,4226·10-3 Гн ; .

4) Содержание расчетно-пояснительной записки (перечень надлежащих разработке вопросов):1) электрическая схема фильтра, система уравнений цепи; 2) комплексная функция передачи; 3) карта полюсов и нулей; 4) АЧХ, ФЧХ и импульсная характеристика .

5) Перечень графического материала: _________________________

________________________________________________________________________________________________________________

6) Консультанты по работе с указанием относящихся к ним разделов работы: _________________________________________

________________________________________________________________________________________________________________

7) Дата выдачи задания: _____________________________________

________________________________________________________

Руководитель: Коровин В.М. .

Задание принял к исполнению: ________________

Подпись студента: ___________________________

АННОТАЦИЯ

Объем выполнения курсовой работы определен в учебном пособии [1].

Для выполнения работы был применен математический пакет MathCadv7.0 Pro © 1986-1997 byMathSoft, Inc, с его помощью было определено и построено: комплексная функция передачи цепи, карта полюсов и нулей, АЧХ, ФЧХ и импульсная характеристика.

СОДЕРЖАНИЕ

Введение……………………………………………………………..5

1. Электрическая схема фильтра

Система уравнений цепи………………………………………..…..6

2. Определение комплексной функции передачи…...…………….…8

3. Карта полюсов и нулей………………………………...………..…..9

4. Графики АЧХ и ФЧХ…………………………………………..…..11

5. Импульсная характеристика цепи……………………...…………13

Заключение…………………………………………………………14

Литература………………………………………………………….15

Приложение 1………………………………………………………16

Приложение 2………………………………………………………17

ВВЕДЕНИЕ

При выполнении курсовой работы необходимо отразить следующие

пункты: построить электрическую схему фильтра, составить систему уравнений цепи в обычной и матричной формах, определить комплексную функцию передачи цепи, перейти к операторной функции передачи и построить карту полюсов и нулей, также необходимо построить АЧХ, ФЧХ и импульсную характеристику, и в заключении курсового проекта необходимо отразить все аспекты выполнения тех или иных задач и написать список литературы, которой пользовались при выполнении работы.

1. ЭЛЕКТРИЧЕСКАЯ СХЕМА ФИЛЬТРА.

СИСТЕМА УРАВНЕНИЙ ЦЕПИ

На рис.1 дана принципиальная электрическая схема фильтра, элементы данной схемы занесены в таблицу 1.

Рис.1 Электрическая схема фильтра.

Таблица 1.

Наименование Обозначение Значение
Э.Д.С (источник) e -
Сопротивление R 1 кОм
Индуктивность L1 0,6339·10-3 Гн
Конденсатор С1 1,5774·10-9 Ф
Индуктивность L2 0,4226·10-3 Гн
Конденсатор С2 2,3663·10-9 Ф

По имеющейся схеме составим систему уравнений цепи в обычной (скалярной) и матричной формах, применяя метод узловых напряжений. В качестве базисного узла взят узел «0»:

X 1 = j(xL1-xC1); Y 1 = 1/X 1

© raVendesign

где:

G , G н – активные проводимости;

Y , Y 1 , BC 2 , BL 2 , BC 1 , BL 1 – реактивные комплексные проводимости;

U10 , U20 – комплексные узловые напряжения соответствующих узлов;

J0 – комплексный ток задающего источника тока.

По матрице Y - проводимостей можно написать систему уравнений в скалярной форме:

U10 (G + Y1 + BC2 + BL2) + U20 ( - BC2 – BL2) = J0

U20 (BC2 + BL2 + Gн) + U10 ( - BC2 – BL2) = 0

2. ОПРЕДЕЛЕНИЕ КОМПЛЕКСНОЙ ФУНКЦИИ ПЕРЕДАЧИ ЦЕПИ

Начертим схему цепи по которой можно определить коэффициент передачи и обозначим узлы:

Рис.2 Схема фильтра.

Воспользуемся упрощенным вариантом определения функции передачи обратимой цепи, где за основу примем диагональную матрицу собственных проводимостей узлов, умножив для удобства все ее элементы на частоту p:


- звездное число.

Произведем нахождения дифференцируемой , это будет изоморфно диагональной матрице собственных проводимостей без первой строки.

© raVendesign


Теперь определим древесное число:

Произведя аналогичные вычисления определим

Только вместо первой строчки вычеркнем четвертую:

Древесное число:

Теперь запишем H41 (p):


Сократим на p и получим следующее:

Учитывая, что

и

Подставим все значения элементов в формулу H41 (p) получим выражение:

Теперь перейдем к нормированной частоте:

© raVendesign

3. КАРТА ПОЛЮСОВ И НУЛЕЙ

По имеющейся формуле комплексной передачи цепи,

Найдем полюса и нули.

Для нахождения нулей воспользуемся уравнением:


Решая это уравнение с получим нули:

Для нахождения полюсов воспользуемся уравнением:

Решая это уравнение: получим полюса:

Теперь построим карту полюсов и нулей:

© raVendesign

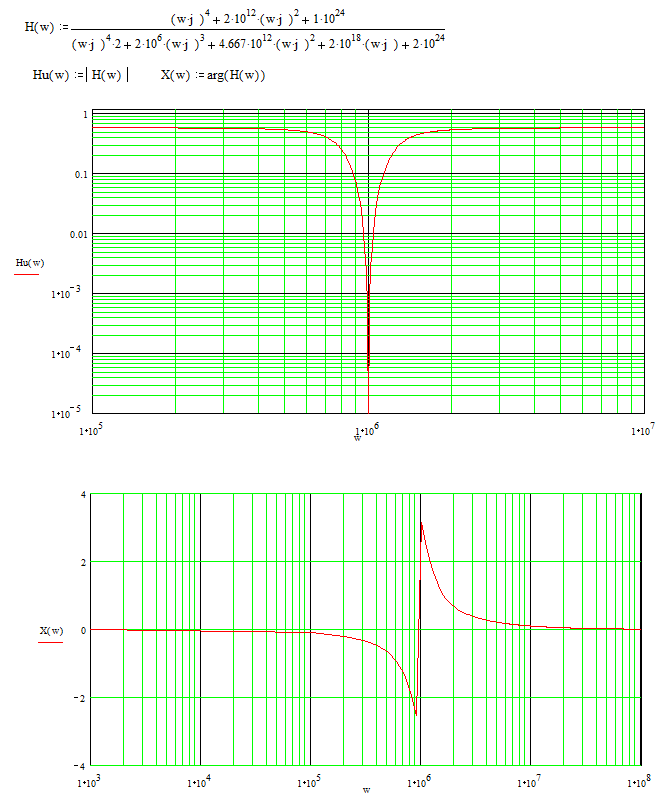

4. ГРАФИКИ АЧХ и ФЧХ

Формула, по которой строится график АЧХ:

Формула, по которой строится ФЧХ:

Графики АЧХ и ФЧХ построены и изображены в Приложении 1.

По АЧХ определяем крутизну спада в полосе задержания сигнала:

S = 73,6 дб/окт, что равноценно S = 210 дб/дек.

По ФЧХ определяем групповое время задержки сигнала, причем в разных частях графика оно будет различное, поэтому найдем его в двух местах:

6. ИМПУЛЬСНАЯ ХАРАКТЕРИСТИКА

Импульсная характеристика представлена в Приложении 2.

p к – полюса, которые были найдены ранее в главе 2.

Расчет и построение графика импульсной характеристики приведены в Приложении 2.

ЗАКЛЮЧЕНИЕ

При выполнении курсовой работы было выявлено много различных принципов и особенностей цепи, в итоге мы имеем фильтр, которые настроен на определенную частоту f=106 Гц.

Данный фильтр может найти широкое применение из-за высокой крутизны среза в полосе задержания.

Были построены АЧХ, ФЧХ и импульсная характеристика этой цепи, по которым можно судить о принципах работы фильтра.

Также была построена карта полюсов и нулей по которой можно очень легко построить импульсную характеристику.

В настоящее время данный фильтр возможно применять с усилительными элементами (например транзисторы) при котором можно получить схемы и которые также применяются в различной радиомеханике.

И в заключении можно сказать что данный расчет фильтра по своему объему уступает другим расчетам при проектировании более сложной радиотехнической аппаратуры.

ЛИТЕРАТУРА

1. Коровин В.М. Анализ линейных цепей с применением микрокалькуляторов: учебное пособие. - Челябинск: ЮурГУ, 1988. –37 с.

2. Матханов П.Н. Основы анализа электрических цепей. Линейные цепи: Учебник для электротехнических и радиотехничесикх специальностей ВУЗов. – 3-у издание, переработанной и дополненное. – Москва: Высшая школа, 1990 – с.92-392.

3. Общие требования к оформлению учебной документации. / под общей редакцией А.В.Миних и др. – Челябинск: ЮУрГУ. 1992. – 60 с.
