Мордовский государственный университет им. Н.П. Огарева

Факультет светотехнический

Кафедра микроэлектроники

Отчет по лабораторной работе №3

по курсу «Микроэлектроника»

«Измерение параметров усилителя мощности низкой частоты, собранного на ИМС К174УН7»

Автор отчета Э. Р. Сюбкаева

Обозначение отчета ЛР – 02069964 – 210102 – 03 – 11

Преподаватель: С. В. Никитанов

Саранск 2011

1 Цель работы

Цель работы изучить параметры усилителя мощности низкой частоты.

2 Программа и методика эксперимента

В данной работе для измерения параметров усилителя мощности низкой частоты собрана электрическая схема, показанная на рисунке 1. Схема помещена в корпус. Внешний вид устройства схематически представлен на рисунке 2.

Для измерений входного сопротивления исходная схема (рисунок 3), снабжена дополнительным устройством: резистором, подключенным ко входу электронной схемы, и включенным параллельно ему переключателем К1 (рисунок 1). В положении, показанном на рисунке 2, К1 замкнут. Роль вольтметров (V1 и V2 ) играет осциллограф. Это позволяет проконтролировать вид сигнала. В качестве генератора сигнала (G на рисунок 1) используется генератор гармонических сигналов.

Рисунок 1 - Схема измерения параметров усилителя мощности низкой частоты

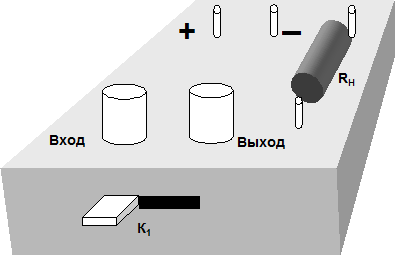

Рисунок 2 - Внешний вид устройства


Рисунок 3 - Схема усилителя мощности, собранного на ИМС К174УН7

3 Результаты исследования

Произвели измерение и вычисление параметров усилителя мощности низкой частоты. Все результаты занесли в таблицу 1.

Таблица 1 – Вычисление параметров усилителя

UВХ , мВ

Положение ключа К1

UВЫХ , В

КУ, U

КУ, U , дБ

RВХ , кОм

КУ, I

КУ, P

20

Замкнут

1,6

80

38

40,133

7,6*

3*

Разомкнут

0,7

35

31

6,2*

2*

где UВХ – амплитуда входного напряжения;

UВЫХ – амплитуда выходного напряжения;

КУ, U – коэффициент усиления по напряжению;

RВХ – входное сопротивление;

КУ, I – коэффициент усиления по току;

КУ, P – коэффициент усиления по мощности.

4 Обработка экспериментальных данных

Коэффициент усиления по напряжению вычислили как

КУ, U = UВЫХ /UВХ , (1)

В качестве единицы измерения коэффициента усиления часто используют децибел, который определяется как

КУ, U [ дБ ] = 20 lg (UВЫХ /UВХ ), (2)

Входное сопротивление вычислили как

RВХ = R1∙ (UВЫХ2 /UВЫХ1 – 1) – 1 , (3)

где R1 – номинал резистора на схеме рисунка 1 (51,6 кОм).

Коэффициент усиления по току вычислили как

КУ ,I = КУ ,U (RВХ /RH ), (4)

где RH - Сопротивление нагрузки (20 Ом).

Коэффициент усиления по мощности вычислили как

КУ, P = К2 У, U (RВХ /RH ), (5)

5 Анализ результатов и выводы

При выполнении данной работы нами была снята зависимость выходного напряжения от входного. Также нами были рассчитаны параметры усилителя низкой частоты, а именно входное сопротивление ИМС, коэффициенты усиления ИМС по напряжению, по мощности, по току.
