Реферат: Электродинамические приборы

Название: Электродинамические приборы
Раздел: Рефераты по физике
Тип: реферат

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО

ПРОВЕЦИОНАЛЬНОГО ОБРАЗОВАНИЯ «СЕВЕРО-ВОСТОЧНЫЙ

ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ имени М.К.АММОСОВА»

ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ (Ф) в. г. МИРНОМ

ГОРНЫЙ ФАКУЛЬТЕТ

Кафедра «Электроснабжения и электромеханики»

Реферат

На тему: Электродинамические приборы

Выполнил: ст. гр ЭС -07 Васильев С.С.

Проверил: преподаватель Иванова Е.В

2010г.

Содержание

Введение

Электродинамический измерительный прибор

Электродинамический прибор

М3-52 измеритель мощности

Ваттметр

Логометр

Заключение

Список литературы

Введение

Электродинамические приборы — наиболее точные электроизмерительные приборы, применяемые для определения действующих значений тока и напряжения в цепях переменного и постоянного тока. При последовательном соединении обмоток катушек угол поворота стрелки пропорционален квадрату измеряемой величины. Такое включение обмоток применяется в Э. п. для измерения напряжения и силы тока (Вольтметры и Амперметры).

Электродинамические измерительные механизмы используют также для измерения мощности (Ваттметры). При этом через неподвижную катушку пропускают ток, пропорциональный току, а через подвижную — ток, пропорциональный напряжению в измеряемой цепи. Показания прибора пропорциональны активному или реактивному значению электрической мощности. В случае исполнения электродинамических механизмов в виде Логометров их применяют как частотомеры, фазометры и фарадометры. Э. п. изготовляют главным образом переносными приборами высокой точности — классов 0,1; 0,2; 0,5. Разновидность Э. п. — ферродинамический прибор, котором для усиления магнитного поля неподвижной катушки применяют магнитопровод из ферромагнитного материала. Такие приборы предназначаются для работы в условиях вибрации, тряски и ударов. Класс точности ферродинамических приборов 1,5 и 2,5.

Электродинамический измерительный прибор

Измерительный прибор, принцип действия которого основан на механическом взаимодействии двух проводников при протекании по ним электрического тока. Э. п. состоит из измерительного преобразователя (См. Измерительный преобразователь), преобразующего измеряемую величину в переменный или постоянный ток, и измерительного механизма электродинамической системы (рис.). Наиболее распространены Э. п. с подвижной катушкой, внутри которой на оси со стрелкой расположена подвижная катушка. Вращающий момент на оси возникает в результате взаимодействия токов в обмотках катушек 1 и 2 и пропорционален произведению действующих значений этих токов. Уравновешивающий момент создаёт пружина, с которой связана ось. При равенстве моментов стрелка останавливается.

Э. п. — наиболее точные электроизмерительные приборы, применяемые для определения действующих значений тока и напряжения в цепях переменного и постоянного тока. При последовательном соединении обмоток катушек угол поворота стрелки пропорционален квадрату измеряемой величины. Такое включение обмоток применяется в Э. п. для измерения напряжения и силы тока (Вольтметры и Амперметры). Электродинамические измерительные механизмы используют также для измерения мощности (Ваттметры). При этом через неподвижную катушку пропускают ток, пропорциональный току, а через подвижную — ток, пропорциональный напряжению в измеряемой цепи. Показания прибора пропорциональны активному или реактивному значению электрической мощности. В случае исполнения электродинамических механизмов в виде Логометров их применяют как частотомеры, фазометры и фарадометры. Э. п. изготовляют главным образом переносными приборами высокой точности — классов 0,1; 0,2; 0,5. Разновидность Э. п. — ферродинамический прибор, котором для усиления магнитного поля неподвижной катушки применяют магнитопровод из ферромагнитного материала. Такие приборы предназначаются для работы в условиях вибрации, тряски и ударов. Класс точности ферродинамических приборов 1,5 и 2,5.

Электродинамический измерительный прибор: 1 и 2 — неподвижная и подвижная катушки; 3 — ось; 4 — пружина; 5 — стрелка; 6 — шкала.

Электродинамический прибор

Основными частями электродинамического прибора (рис. 81) являются: неподвижная катушка 2 и подвижная катушка 1, расположенная на оси 6, к которой прикреплена стрелка 5.


Ось связана с алюминиевым крылом воздушного успокоителя 4, помещающегося в камере 3. Ток к подвижной катушке подводится через спиральные пружины 7, создающие противодействующий момент. С нижней пружиной соединен корректор 8.

Работа приборов электродинамической системы основана на взаимодействии токов в двух обмотках. Сила этого взаимодействия поворачивает подвижную обмотку вместе с осью и стрелкой. Угол поворота зависит от силы тока, протекающего по обмоткам, и силы противодействия спиральных пружин.

Электродинамические приборы можно применять в цепях постоянного и переменного тока. Это объясняется тем, что изменение направления переменного тока происходит одновременно в обеих катушках, вследствие чего направление силы взаимодействия между ними остается неизменным.

Электродинамические приборы употребляют для измерения силы тока, напряжения и мощности.

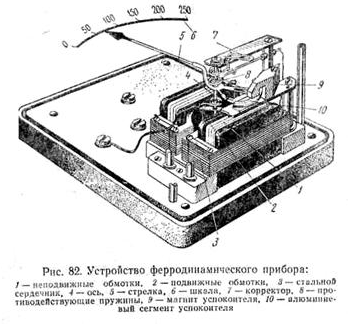

К преимуществам приборов этой системы наряду с возможностью использования их в цепях постоянного и переменного тока относится высокая точность. Недостатками их являются: влияние внешних магнитных полей на результаты измерения, большое собственное потребление мощности, относительно малая устойчивость к перегрузкам, малая чувствительность и высокая стоимость. Разновидностью приборов электродинамической системы являются широко распространенные, главным образом в качестве щитовых ваттметров, ферродинамические приборы (рис. 82), действие которых основано на том же принципе.


Однако в отличие от приборов электродинамической системы у ферродинамических приборов неподвижные обмотки помещаются на стальном сердечнике, который усиливает магнитное поле и вращающий момент прибора, а также уменьшает влияние внешних магнитных полей на его показания. Катушки электродинамических приборов соединяются между собой в зависимости от их назначения. В амперметрах катушки в большинстве случаев соединяют параллельно, в вольтметрах — последовательно, а в ваттметрах одна катушка включается в цепь последовательно, как амперметр, а другая — параллельно нагрузке, как вольтметр.

М3-52 измеритель мощности

При помощи приборов М3-52 можно с высокой точностью измерять мощность синусоидальных сигналов и среднее значение мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

Каждый ваттметр состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.

Принцип действия ваттметров основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.

Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.

Ваттметр

Ваттметр (от ватт и ...метр ), прибор для измерения мощности электрического тока в ваттах. Наиболее распространены электродинамические В. (см. Электродинамический прибор ), механизм которых (рис .) состоит из неподвижной катушки 1, включенной последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2, включенной через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа В. такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе — также косинусу угла сдвига фаз между током и напряжением. Применяются также ферродинамические В., реже индукционные, термоэлектрические и электростатические.


Логометр

Логометр (от греч. lógos — слово, здесь — отношение и ...метр

Механизм приборов для измерения отношения сил двух электрических токов. Принцип действия Л. основан на том, что направленные встречно вращающие моменты, возникающие вследствие воздействия на подвижную часть Л. величин, входящих в измеряемое отношение, уравновешиваются при отклонении подвижной части на некоторый угол. Например, подвижную часть магнитоэлектрического Л. образуют две скрепленные под углом рамки, токи к которым подводятся через безмоментные спирали (рис. ,а). Находясь в поле постоянного магнита, рамки стремятся повернуться в направлении действия большего момента, и подвижная часть отклоняется до тех пор, пока моменты не уравновесятся. Л. широко применяются в различных схемах для измерения электрических величин: ёмкости, индуктивности, сопротивления. Например, при использовании Л. в Омметре(рис. , б) угол α, на который отклоняется подвижная часть Л., зависит только от отношения сил токов I1 и I2 ,

т. e. при постоянных r0 и r1 отклонение подвижной части пропорционально измеряемому сопротивлению; шкала Л. градуируется непосредственно в омах (ом). Широко распространены также Л. электродинамических и ферродинамических систем.

Устройство магнитоэлектрического логометра (а) и схема омметра с магнитоэлектрическим логометром (б): M1 , M2 — вращающие моменты; l1 , I2 — токи в цепях омметра; U — источник питания; r0 — сопротивление рамок логометра; r1 — омическое сопротивление; rx — измеряемое сопротивление; 1, 2 — рамки логометра; 3 — сердечник; 4 — постоянный магнит.


Заключение

Электродинамические приборы употребляют для измерения силы тока, напряжения и мощности. К преимуществам приборов этой системы наряду с возможностью использования их в цепях постоянного и переменного тока относится высокая точность. Недостатками их являются: влияние внешних магнитных полей на результаты измерения, большое собственное потребление мощности, относительно малая устойчивость к перегрузкам, малая чувствительность и высокая стоимость. Разновидностью приборов электродинамической системы являются широко распространенные, главным образом в качестве щитовых ваттметров, ферродинамические приборы действие которых основано на том же принципе.


Список литературы

1. Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

2. Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1, М., 1960.
