МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Санкт-Петербургский Государственный Технологический институт

(Технический университет)

Кафедра экономики и организации производства

Курсовой проект

«Организация и планирование цеха контрольно-измерительных приборов и автоматики химического предприятия »

Студента Солнцева П.В

Факультет Информатики и управления группа 891

Руководитель проекта

доктор экономических наук, профессор Мартынов В.И.

Санкт-Петербург

2003

СОДЕРЖАНИЕ

ВВЕДЕНИЕ..................................................................................................................................................................................... 3

1. Определение годовой производственной программы цеха КИП и А......................................................................... 5

1.1. Разработка годовых графиков ремонта и поверок приборов............................................................................... 5

1.2. Расчет трудоемкости технического обслуживания, ремонта и поверок........................................................... 7

1.3. Расчет трудоемкости монтажных и пуско-наладочных работ........................................................................... 8

1.4. Расчет трудоемкости изготовления запасных частей............................................................................................ 9

2. Определение потребности цеха в оборудовании.......................................................................................................... 12

2.1. Оборудование для поверок и ремонта приборов.................................................................................................. 12

2.2. Оборудование для изготовления запасных частей............................................................................................... 14

3. Расчет численности работников........................................................................................................................................ 18

3.1. Разработка баланса рабочего времени на одного списочного работника................................................... 18

3.2. Численность слесарей КИП......................................................................................................................................... 19

3.3. Численность рабочих-металлистов........................................................................................................................... 20

3.4. Численность ИТР, служащих и МОП........................................................................................................................ 23

4. Определение стоимости основных производственных фондов цеха...................................................................... 24

5. Расчет фонда заработной платы работников................................................................................................................ 26

5.1. Фонд заработной платы рабочих.............................................................................................................................. 26

5.2. Фонд заработной платы ИТР, служащих и МОП.................................................................................................. 29

6. Смета затрат цеха КИП и А................................................................................................................................................. 31

7. Основные технико-экономические показатели цеха КИП и А.................................................................................. 34

СПИСОК ИСПОЛЬЗОВАНОЙ ЛИТЕРАТУРЫ................................................................................................................... 35

ВВЕДЕНИЕ

Служба КИП и А относится к вспомогательным производствам на химических предприятиях. О значении вспомогательных производств можно судить по тому, что около половины стоимости действующих основных фондов химических предприятий и более 60% работников этих предприятий заняты во вспомогательных производствах.

Основной целью вспомогательных производств является обеспечение нормального и бесперебойного хода производственного процесса при оптимальных затратах труда и материальных ресурсов. Продукция вспомогательных служб в виде изделий и услуг обычно потребляется цехами основного производства, поэтому производственную деятельность их необходимо рассматривать в тесной связи.

С развитием химической технологии и совершенствованием оборудования усложняются задачи, и повышается ответственность службы КИП и А. В связи с усложнением оборудования, применяемого в химических производствах (средства автоматизации, средства вычислительной техники, компьютеры), повышаются требования к качеству его ремонта. Встает проблема бесперебойного снабжения технологических установок топливом, энергией и водой. Повышение требований к качеству химической продукции ставит новые, более сложные задачи перед службой КИП и А и заводскими лабораториями.

1. Определение годовой производственной программы цеха КИП и А

Производственная программа цеха КИП и А складывается из работ:

а) по техническому обслуживанию приборов и средств автоматизации;

б) по текущему и капитальному ремонту приборов и средств автоматизации;

в) по проведению вневедомственных и государственных поверок приборов и средств автоматизации;

г) по монтажу и наладке новых систем КИП и А;

д) по изготовлению запасных частей к приборам.

1.1. Разработка годовых графиков ремонта и поверок приборов

Основой планирования работы цеха КИП и А являются графики ремонта и поверки приборов. "Основные положения о планово-предупредительном ремонте и поверке приборов и средств автоматизации" предусматривают проведение следующих профилактических мероприятий:

1. техническое обслуживание;

2. текущие ремонты;

3. капитальные ремонты;

4. поверки (ведомственные и государственные).

Техническое обслуживание производится ежедневно и не требует разработки графика. Все остальные мероприятия проводятся по заранее составленному графику. В табл. 1 представлен график планово-предупредительного ремонта приборов на предстоящий год. При планировании соблюдается периодичность ремонтов, то есть через время, равное межремонтному периоду, планирует проведение текущего ремонта, а через время, равное ремонтному циклу, проведение капитального ремонта.

В табл. 2 представлен график поверки приборов. После капитального ремонта все приборы подвергаются поверке, поэтому даты поверок согласуются с датой проведения капитальных ремонтов.

После проведения текущего ремонта поверка обязательна только в случае ремонта измерительной части прибора, поэтому дата поверки может совпадать с датой проведения текущего ремонта, но может и не совпадать.

График планово-предупредительного ремонта приборов на 2003 г.

Таблица 1

График ведомственных и государственных поверок приборов на 2002 год

Таблица 2

Условные обозначения: К - капитальный ремонт, Т – текущий ремонт, В - ведомственная поверка, Г - государственная поверка.

1.2. Расчет трудоемкости технического обслуживания, ремонта и поверок

Определение трудоемкости профилактических мероприятий производится по каждой группе одноименных приборов. Техническое обслуживание приборов производится систематически каждый рабочий день.

1) трудоемкость технического обслуживания:

,где V₀ - трудоемкость технического обслуживания приборов данного наименования в течение года, чел-ч;

F - число дней работы прибора в году (в условиях непрерывного производства - 365 дн.);

f - количество приборов данного наименования;

t₀ - трудоемкость технического обслуживания одного прибора в течение суток, чел-мин;

60 - продолжительность часа, мин;

1,08 - коэффициент, учитывающий внеплановые работы.

2) Трудоемкость текущих ремонтов приборов в течение года:

,где V_Т - трудоемкость текущих ремонтов, чел-ч;

t_Т - трудоемкость одного текущего ремонта, чел-ч;

12 - число месяцев в году;

П_Т - длительность межремонтного периода для приборов данного наименования, месяцы;

П_К - длительность ремонтного цикла, месяцы.

3) Трудоемкость капитальных ремонтов:

где V_К - трудоемкость капитальных ремонтов приборов данного наименования в течение года, чел-ч;

t_К - трудоемкость одного капитального ремонта, чел-ч.

4) Трудоемкость ведомственных и государственных поверок:

,где V_П - трудоемкость ведомственных и государственных поверок приборов в течение года, чел-ч;

t_П - трудоемкость одной поверки, чел-ч;

aи b - процент охвата приборов данного наименования соответственно ведомственными и государственными поверками;

П_В и П_Г - периодичность проведения ведомственных и государственных поверок, месяцы.

Трудоемкость технического обслуживания, ремонта и поверок

Таблица 3

1.3. Расчет трудоемкости монтажных и пуско-наладочных работ

В состав монтажных работ входит установка щитов и пультов, монтаж датчиков и вторичных приборов, автоматических регуляторов, исполнительных механизмов, прокладка электрических и трубных проводок и др.

Трудоемкость монтажных и пуско-наладочных работ по каждой группе приборов рассчитывается по формуле:

где V_М - трудоемкость годового объема монтажных и пуско-наладочных работ, чел-ч;

f - количество приборов данного наименования или схем контроля и регулирования, под лежащих монтажу в течение года;

t_М - трудоемкость монтажа прибора данного наименования или схем контроля и регулирования, чел-ч;

t_ПН - трудоемкость пуска и наладки прибора или схемы контроля и регулирования, чел-ч.

Для манометров кольцевых:(90 шт.)

V_М =90 * (1 + 0,8) = 162 чел-ч

Для расходомеров постоянного перепада:(90 шт.)

V_М =90 * (1.0 + 0,7) = 153 чел-ч

1.4. Расчет трудоемкости изготовления запасных частей

Для расчета общей трудоемкости изготовления деталей необходимо предварительно для каждой детали определить норму штучно-калькуляционного времени (Т^к _шт ), рассчитываемую с учетом размера обрабатываемой партии. Расчет размера партии производится на основании технологических карт на обработку деталей.

Размер партии для каждого наименования деталей рассчитывается в два этапа. На первом этапе определяется ведущая операция технологического процесса изготовления детали, по которой рассчитывается минимальный размер партии. Ведущей следует считать операцию с наибольшим отношением подготовительно-заключительного времени к штучному. Минимальный размер партии определяется по формуле:

где n_min - минимальный размер партии, шт.;

t_пз - норма подготовительно-заключительного времени на ведущую операцию, мин;

а - процент допустимых потерь на переналадку оборудования;

t_шт - норма штучного времени на ведущую операцию, мин.

Для детали №1 (ведущая операция – слесарная, а = 3%);

n_min =16/ (3*6) * 100=89 шт.

Для детали №2 (ведущая операция – слесарная, а =3%);

n_min =10/ (3*5) * 100=67 шт.

На втором этапе расчета минимальный размер партии корректируется с учетом следующих условий.

1. Размер партии должен быть кратен месячной программе, то есть, чтобы соблюдалось условие:

где N_min - месячная программа деталей, шт.;

n - нормальный размер партии ( ), шт.

Для детали №1 нормальную партию принимаем равной 150 шт.

Для детали №2 нормальную партию принимаем равной 150 шт.

Определение нормального размера партии следует производить по каждому наименованию деталей, но при этом целесообразно стремиться к сокращению разнообразия размеров партий, сведя их к двум - трем вариантам. Итоги расчета нормального размера партии сведены в табл. 4.

Расчет размеров партии деталей

Таблица 4

После определения нормального размера партии по каждому наименованию деталей рассчитывается штучно-калькуляционная норма времени на ее изготовление. Расчет ведется по формуле:

где - суммарная норма штучного времени на деталь, технологический процесс изготовления которой состоит из m операций, мин;

- суммарная норма подготовительно-заключительного времени на деталь, мин.

Для детали №1: (20+10+15+7+6)+(10+7+8+7+16)/150 =58,3 мин;

Для детали №2: (10+8+12+5)+(20+15+18+10)/150 =35,4 мин;

Чтобы получить трудоемкость изготовления годовой программы запасных частей, необходимо норму штучно-калькуляционного времени по каждому наименованию деталей умножить на количество деталей, намеченных к выпуску, и полученные произведения сложить. Итоги расчета сведены в табл.5.

Расчет трудоемкости изготовления запасных частей

Таблица 5

Для наглядности все расчеты трудоемкости годовой производственной программы цеха КИП и А сведены в единую таблицу 6.

Годовая производственная программа цеха КИП и А

Таблица 6

2. Определение потребности цеха в оборудовании

2.1. Оборудование для поверок и ремонта приборов

Для проведения поверок цех должен располагать поверочными стендами, оборудованными необходимыми образцовыми приборами, приспособлениями, источниками питания и т.п. Расчет потребности в стендах начинается с определения эффективного фонда времени работы одного стенда в течение года. При этом надо соблюдать следующие условия:

1. Работа должна проводиться в одну смену. Многосменная работа нежелательна, так как это, во-первых, приводит к обезличке при использовании образцовых дорогостоящих приборов и другого оборудования стенда и, во-вторых, создает организационные и технические неудобства в случаях, когда поверка прибора не может быть закончена за одну смену.

2. В течение смены 1 ч. следует планировать на мелкий ремонт и уборку стенда, на смену образцовых приборов и т.п.

3. В течение года примерно 20% времени надо планировать на ремонт стенда и на его простои по причине неравномерного поступления приборов на поверку.

С учетом названных условий формула для расчета эффективного фонда времени работы стенда (F_эф ) имеет вид:

где T_см - продолжительность рабочей смены, ч;

1 - время, планируемое на мелкий ремонт и уборку стенда в течение смены, ч;

Т_р - количество рабочих дней в планируемом году;

Т_пр - количество предпраздничных рабочих дней в плановом периоде (по календарю);

r_н - количество нерабочих часов в предпраздничные дни (продолжительность смены

сокращается на 1 ч);

0,8 - коэффициент, учитывающий потери времени на ремонт стенда и простои из-за неравномерного поступления приборов на поверку.

F_эф = [(8 - 1) * 250 - 8 * 1] * 0.8 = 1393.6 ч

Потребность в поверочных стендах рассчитывается отдельно для каждой группы поверяемых приборов (электронных, пневматических и других). Потребное количество стендов для поверок пневматических приборов (S_пн ) рассчитывается по формуле, (алогичные формулы используются для электрических приборов):

,где V_п ^пн - трудоемкость поверок (государственных и ведомственных) пневматических приборов в течение года, чел – ч.

Для электрических приборов (вторичных приборов типа Э):

S_эл =885,6/1393.6=0,635@1

Для гидравлических приборов (термометров манометрических, напоромеров и дифманометров трубчатых):

S_пн =997,7/1393.6=0,716@1

Расчетное количество стендов получается, как правило, дробным числом, поэтому его округляют до ближайшего целого числа в сторону большего.

Для проведения капитальных ремонтов приборов цех должен быть оборудован необходимыми стендами (устройствами). Потребность в стендах для капитального ремонта также рассчитывается отдельно для каждой группы ремонтируемых приборов (пневматических, электронных и других). При определении количества стендов для ремонта необходимо учесть, что в процессе капитального ремонта прибора с помощью стенда выполняются не все ремонтные операции, а только часть из них. Количество стендов, необходимых для капитального ремонта пневматических приборов (S_пн ) рассчитывается по формуле, (алогичные формулы используются для электрических приборов):

,где V_к ^пн - суммарная трудоемкость капитального ремонта пневматических приборов в течение года, чел - ч;

γ - удельный вес трудоемкости ремонтных операций, производимых с помощью стенда, в общей трудоемкости капитального ремонта прибора (γ = 0,2);

F_эф - эффективный фонд времени работы одного стенда в течение года, (принимать тот же фонд времени, что и для поверочного стенда).

S_эл =0,551@1

S_пн =0,31@1

Для своевременной замены вышедших из строя приборов новыми цех должен располагать запасом резервных приборов. В проекте запас резервных приборов устанавливается по каждому наименованию в размере 15% от количества приборов данного наименования, установленных в основных цехах.

Для обеспечения возможности поверки всех основных типов приборов и автоматических регуляторов на месте их установки в процессе технического обслуживания цех КИП и А должен располагать контрольными приборами лабораторного типа. Номенклатура дорогостоящих приборов приведена в табл. 7. Одновременно в табл. 7 определяется общая стоимость контрольных приборов.

Номенклатура контрольных приборов и расчет их стоимости

Таблица 7

2.2. Оборудование для изготовления запасных частей

Расчет оборудования, потребного для изготовления запасных частей, производится на основе норм штучно-калькуляционного времени на операцию и оформляется в табл.8.

Норма штучно-калькуляционного времени на отдельную операцию для каждого наименования деталей (t^к _шт ) рассчитывается по формуле:

,где t_шт - норма штучного времени на операцию, мин;

t_пз - норма подготовительно-заключительного времени по данной операции на партию деталей, мин;

n - нормальный размер обрабатываемой партии, шт.

В табл.8 трудоемкость производственной программы рассчитывается в пооперационном разрезе, т.е. раздельно для каждого типоразмера оборудования. При этом трудоемкость операций, не требующих для своего выполнения оборудования, в расчет не принимается. Типоразмер оборудования в табл.7 указывается по данным технологических карт.

Расчет производится в следующей последовательности. Определяется суммарная трудоемкость обработки годовой программы деталей по каждому типоразмеру станков сначала в нормо-минутах, затем в нормо-часах. Потребный фонд времени на программу в станко-часах по каждому типоразмеру оборудования определяется делением трудоемкости производственной программы в нормо-часах на плановый коэффициент выполнения норм, который приводится в индивидуальном задании. Затем рассчитывается эффективный фонд времени работы единицы оборудования в течение года. Этот фонд времени определяется на основе номинального фонда времени (F_н ), который рассчитывается по формуле:

,где h - количество рабочих смен в сутки.

Эффективный фонд времени (F_эф ) определяется по формуле:

,где b - процент потерь рабочего времени на плановый ремонт.

Определив потребный фонд времени на программу в станко-часах по каждому типоразмеру оборудования (Q) и эффективный фонд времени единицы оборудования (F_эф ), рассчитываем потребное количество оборудования (R_р ) по формуле:

Расчетное количество оборудования получается, как правило, дробным числом. Поэтому по каждой операции устанавливается принятое количество оборудования. Для этого дробное число округляется до целого в сторону большего. В то же время при установлении принятого количества оборудования допускается перегрузка оборудования в небольших пределах. Поэтому, если расчетное количество оборудования не более чем на 5 - 6% превышает целое, то его округляют до ближайшего меньшего числа. Процент загрузки оборудования (Р_з ) для каждого типоразмера оборудования рассчитывается по формуле:

где R_пр - принятое количество оборудования.

В целом же для металлообрабатывающего оборудования планируемый процент загрузки определяется по формуле:

где - потребный фонд времени на годовую программу по всем в типоразмерам оборудования, станко-часы;

- принятое количество оборудования по всем в типоразмерам;

Пример расчета потребности станка токарно-винторезного СТВ-1:

F_Н =1*(250*8-8*1)=1992 ч;

F_эф =1992(1-2/100)=1952.16 ч;

Q=932,3 станко-часов

R_p =932,3/1952.16 =0.5

R_пр @1

P_З =Q/Rпр*Fэф=47,8%

В целом для металлообрабатывающего оборудования планируемый процент загрузки:

Р_З =(2371,5+2302,4+1779+1578932,3)*100/((2+2+1+1+1)*1952,16)=65,6%

3. Расчет численности работников

3.1. Разработка баланса рабочего времени на одного списочного работника

Баланс рабочего времени разрабатывается для определения числа часов, подлежащих отработке в плановом периоде одним списочным рабочим.

Разработка баланса рабочего времени проводится раздельно для дежурных слесарей, работающих на постах цеха КИП и А в основных цехах, и для ремонтного персонала, работающего непосредственно в цехе КИП и А. Дежурные слесари обслуживают производство с непрерывным режимом работы, поэтому их работа организуется по 4-бригадному графику сменности с 8 часовыми сменами. Все остальные рабочие работают в условиях прерывного производства по 5 дней в неделю с продолжительностью рабочей смены 8 ч.

Баланс разрабатывается в такой последовательности: сначала определяются номинальный и эффективный фонды времени в днях, а затем - эффективный фонд времени в часах. Номинальный фонд времени в днях (В_Н ) рассчитывается по формуле:

где Т_КАЛ = 365 - число календарных дней в году;

Т_В = 102 - число выходных дней в году;

Т_П = 11 - число праздничных дней в году.

В_н =365-(102+11 )= 252 дн.

В производстве с прерывным режимом работы значения Т_В и Т_П определяются по календарю. В число выходных дней включаются субботы и воскресенья.

В производстве с непрерывным режимом работы при расчете номинального фонда времени из календарного времени исключаются только выходные дни по графикам сменности.

При 4-бригадном графике таких дней будет 91 (365/4).

В_Н =3б5-91=274дн.

Эффективный фонд времени в днях () определяется по формуле:

где Т₀ - среднее число дней отпуска в году;

Т_б - число дней неявок по болезни и отпуска в связи с родами;

Т_Г - число дней неявок в связи с выполнением гос. обязанностей.

Значения Т₀ , Т_б и Т_Г принимаем То = 20дней; Тб = 9 дней; Тг = 2 день.

Для периодического режима работы: = 252-(20 + 9 + 2)=220дн

Для непрерывного режима работы: = 274-(20 + 9 + 1)=244 дн

Эффективный фонд времени в часах () определяется следующим образом:

где Т_СМ - продолжительность рабочей смены;

r_ПР - сокращение рабочей смены в предпраздничные дни, (планируется только для условий прерывного режима работы);

r_М и r_ПОД - сокращение рабочего дня для кормящих матерей и подростков в расчете на одного списочного рабочего, ч.

Общее количество предпраздничных рабочих дней определяется по календарю. В эти дни продолжительность рабочей смены сокращается на 1 час.

Для периодического режима работы: = 220 * 8 - 10 - 10 - 10 = 1732 ч

Для непрерывного режима работы: = 244 * 8 = 1952 ч

Итоги расчета эффективного фонда времени сведены в табл 8. Средняя продолжительность рабочей смены определяется делением эффективного фонда времени в часах на эффективный фонд времени в днях.

Баланс рабочего времени

Таблица 9

3.2. Численность слесарей КИП

Определение численности слесарей КИП производится на основе трудоемкости производственной программы цеха, рассчитанной в пунктах 2.2 и 2.3 и оформлена в виде табл.9.

Исходя из трудоемкости технического обслуживания и текущих ремонтов определяется численность дежурных слесарей в группе эксплуатации (на постах цеха КИП и А в производственных цехах). Численность же слесарей КИП в ремонтных мастерских и поверочной лаборатории цеха КИП и А рассчитывается на основе трудоемкости капитального ремонта, монтажа и поверок. Расчетное количество рабочих по разрядам определяется делением трудоемкости работ определенного разряда на эффективный фонд времени одного списочного рабочего. Для определения принятого количества рабочих расчетное количество, рабочих округляется до целого числа, при этом допускается передача части работ более низкого разряда слесарям более высокого разряда.

3.3. Численность рабочих-металлистов

Численность рабочих-металлистов определяется на основе трудоемкости изготовления запасных частей и оформлена в виде табл. 10.

Перечень требующихся профессий и их разряды установлены по данным технологических карт на обработку деталей. По каждой профессии определенного разряда расчетное количество рабочих () определяется по формуле:

где N_i - количество деталей i - го наименования в годовой производственнойпрограмме, шт. (i= 1,2,3,...,l);

- норма штучно-калькуляционного времени на i-ю операцию, мин;

60 - количество минут в часе;

- эффективный фонд времени одного списочного рабочего, ч;

=1,3 - планируемый коэффициент выполнения норм времени.

Для определения принятого количества рабочих расчетное количество рабочих округляется до целого числа. При округлении допускается следующее совмещение профессий (передача работ):

а) работы более низкого разряда в пределах одной профессии передаются работникам более высокого разряда (в пределах двух смежных разрядов);

б) работа разметчика передается слесарю и наоборот; работа расточника передаетсятокарю и наоборот.

Расчет численности слесарей КИП

Таблица 10

Расчет численности рабочих-металлистов

Таблица 11

3.4. Численность ИТР, служащих и МОП

Расчет численности ИТР, служащих и МОП оформлен в табл. 11. Общая численность ИТР, служащих и МОП составляет 25 - 30% численности рабочих цеха.

Расчет численности ИТР, служащих и МОП.

Таблица 12

4. Определение стоимости основных производственных фондов цеха

К основным фондам цеха КИП и А относятся здание, оборудование, стенды, дорогостоящие приборы и устройства, необходимые для ремонта и поверки.

Расчет стоимости здания производится на основе потребности в площадях. Все площади цеха по назначению делятся на три категории:

1. Производственные, занятые рабочими местами рабочих цеха;

2. Вспомогательные, на которых расположены складские помещения;

3. Служебно-бытовые, занятые административно-конторскими и бытовыми помещениями.

Потребность в производственной площади рассчитывается исходя из средней площади, занимаемой станком (10 - 15 кв.м), площади, занимаемой стендом (8 - 12 кв.м), и площади, занимаемой одним слесарем (5 кв.м). При определении производственной площади в расчет принимаются только численность слесарей-металлистов и слесарей КИП, рабочие места которых находятся в помещении цеха КИП и А. Численность дежурных слесарей, занимающихся техническим обслуживанием и текущим ремонтом приборов, не учитывается, так каких рабочие места находятся в основных цехах предприятия. Примем площадь, занимаемую станком равной 10 м² , тогда:

Производственная площадь: 10*6+4*10+(21+8)*5=245 м²

Вспомогательные площади определяются, укрупнено в размере 20% от производственной площади цеха.

Вспомогательная площадь: 245*0,2=49 м²

Площадь под административно-конторские помещения исчисляется исходя из средней нормы 4 кв.м на одного работника аппарата управления цехом. Площадь под бытовые помещения определяется исходя из нормы 0,55 м² на одного списочного работника цеха.

Служебно-бытовая площадь: 12*4+(12+21+8)*0,55=71 м²

Расчет стоимости здания оформлен в табл.13. При определении стоимости здания принимается высота здания – 4 м, стоимость санитарно-технических работ - 20% от стоимости общестроительных.

Здесь же в табл.13 определена годовая сумма амортизационных отчислений. Норма амортизационных отчислений принимается в пределах 2,5-3,3% от полной сметной стоимости здания.

Расчет сметной стоимости оборудования цеха КИП и А оформлен в табл. 14. Затраты на доставку и монтаж оборудования установлен в процентах к затратам на приобретение. Годовая норма амортизационных отчислений для металлообрабатывающего оборудования составляет 10,8% от сметной стоимости оборудования.

Расчет стоимости здания цеха КИП и А

Таблица 13

Расчет стоимости оборудования и дорогостоящих приборов цеха КИП и А

Таблица 14

5. Расчет фонда заработной платы работников

5.1. Фонд заработной платы рабочих

Расчет фонда заработной платы производится раздельно для дежурных слесарей КИП, слесарей КИП по ремонту и рабочих-металлистов. Форма оплаты труда дежурных слесарей повременно-премиальная, остальных рабочих - сдельно-премиальная.

При расчете фонда заработной платы последовательно определяют: прямой, часовой, дневной и месячный (годовой) фонды заработной платы. Эти расчеты выполнены в виде табл.14.

Графы 3, 6, 7, 8 этой таблицы заполняются в соответствии с расчетами, выполненными в пункте 4.

По каждой профессии определенного разряда прямой фонд зарплаты рассчитывается умножением планируемого количества человеко-часов (или нормо-часов) на часовую тарифную ставку.

Часовой фонд зарплаты включает прямой (тарифный) фонд зарплаты и доплаты до часового фонда (премии и прочие доплаты).

Размер премий принят в следующих размерах: для повременщиков - 30%, для сдельщиков -20% прямого фонда заработной платы.

Прочие доплаты до часового фонда складываются из доплат за ночные часы, за работу в праздничные дни и за руководство бригадой. Доплаты за ночные часы и за работу в праздничные дни планируются только дежурным слесарям, режим работы которых круглосуточный.

Доплаты за ночные часы (D_ночь ) рассчитываются по формуле:

где К_ноч = 0,2 - коэффициент доплат к тарифной ставке за каждый час ночной работы;

с_ч - часовая тарифная ставка соответствующего разряда, руб./ч;

r_ночь - количество часов ночной работы рабочих данной профессии в плановом периоде.

Ночным считается время с 22 до 6 часов, т.е. 1/3 суток. При круглосуточной работе дежурных слесарей 1/3 времени, записанного в графе 7, является ночным.

Расчет фонда заработной платы

Таблица 15

Доплата за работу в праздничные дни (D_ПД ) рассчитывается по формуле

где Т_СМ - продолжительность рабочей смены, ч;

Т_П - количество праздничных дней в году;

Л_ЯВ - явочное число рабочих в сутки, чел.

Дежурные слесари работают по 4-бригадному графику сменности с продолжительностью смены Т_СМ = 8 ч. Явочное число дежурных слесарей в сутки (Л_ЯВ ) рассчитывается по формуле:

=7,65

где V_TO и V_T -трудоемкость работ по техническому обслуживаниюи текущему ремонту приборов, чел-ч;

365 - число календарных дней в году;

8 - продолжительность рабочей смены дежурного слесаря, ч. •

В графе 14 записывается величина доплат за руководство бригадой не освобожденным бригадиром. Расчет доплат бригадирам (D_БР ) производится по формуле:

где С_Ч - часовая тарифная ставка бригадира, руб.; бригадиром следует считать рабочего с самым высоким тарифным разрядом;

- эффективный фонд времени одного рабочего за год, ч;

Б - списочное число бригадиров; на каждые 7 рабочих следует планировать одного

бригадира;

М = 10% - размер доплаты бригадиру за руководство бригадой в процентах к тарифной ставке.

В графе 15 устанавливается величина часового фонда по каждой профессии определенного разряда путем суммирования значений, записанных в графах 9, 11, 12, 13 и 14.

Среднечасовая зарплата по каждой профессии (З_{ср. ч} ) записывается в графе 16 и рассчитывается по формуле:

где Ф_ч - часовой фонд зарплаты, руб.;

Л_сп - списочная численность рабочих данной профессии, чел.

В графе 19 определяется дневной фонд заработной платы как сумма часового фонда и доплат до дневного фонда.

Средняя заработная плата (З_{ср. ч} ) записывается в графу 20 и рассчитывается по формуле:

где Ф_дн - дневной фонд зарплаты рабочих, руб.;

- эффективный фонд времени одного списочного рабочего, дн.

Доплаты до месячного (годового) фонда производятся за очередные и дополнительные отпуска и за выполнение государственных обязанностей.

Доплата за очередные и дополнительные отпуска (D₀ ) определяется по формуле:

где Т₀ = 18 - количество дней очередного и дополнительного отпусков (по балансу рабочего времени одного списочного рабочего), дни.

Результат расчета записывается в графе 21.

Доплата за выполнение государственных обязанностей (D_Г ) рассчитывается по формуле:

где Т_Г = 1 - число дней неявок в связи с выполнением гос. обязанностей

Годовой фонд заработной платы рабочих (графа 23) определяется как сумма граф 19, 21 и 22.

5.2. Фонд заработной платы ИТР, служащих и МОП

Расчет фонда зарплаты ИТР, служащих и МОП провидится по табл.16

Перечень должностей и штатная численность в таблице принимаются по данным пункта 4.4. Годовой фонд зарплаты определяется как произведение численности работников одноименных должности, месячного оклада и 12 месяцев.

Доплаты за работу в праздничные дни предусматриваются только мастерам по эксплуатации, занятым посменно в производстве с непрерывным режимом работы. Указанные доплаты (D_ПД ) могут быть рассчитаны по формуле

где Од - месячный должностной оклад, руб.;

Т_П =- число праздничных дней в году;

Л_ЯВ - явочная численность работников в сутки, чел.

22,8 - среднее число дней работы в месяц одного работника.

Явочная численность мастеров в сутки:

где Л_СП - штатная (списочная) численность мастеров, чел.

Полный годовой фонд заработной платы (графа 6) определяется как сумма граф 4 и 5.

Расчет фонда зарплаты ИТР, служащих и МОП

Таблица 16

6. Смета затрат цеха КИП и А

В смету затрат включаются все расходы цеха на выполнение годовой производственной программы. Номенклатура статей, включаемых в смету, представлена в табл.17.

Смета затрат цеха КИП и А

Таблица 17

Статья "Материалы для изготовления запасных частей".

Расчет затрат по данной статье оформлен в виде табл. 17. Норма расхода материала определяется по формуле:

где q_н - норма расхода материала (полуфабриката) при изготовлении одной детали определенного наименования, кг/шт.;

q_ч - чистый вес детали (из технологических карт), кг/шт.;

k_з - коэффициент отношения веса заготовки к чистому весу;

k_п - коэффициент, учитывающий потери материала при изготовлении заготовки.

При изготовлении деталей из отливки, поковки или штамповки принимаем К_п = 1,02.

Планово-заготовительная цена равна сумме оптовой цены по прейскуранту и транспортно заготовительных расходов (10% от оптовой цены).

Количество возвратных отходов в расчете на одну деталь (q_отх ) рассчитывается по формуле:

Статья "Материалы для ремонта приборов", Затраты по данной статье рассчитываются укрупнено по нормативам; расход материалов на текущий ремонт прибора составляет 5% его стоимости, на капитальный ремонт - 15%.

Статья "Зарплата работников". Затраты по статье рассчитаны в пункте 6.

Статья "Отчисления на социальное страхование” . Отчисления не социальное страхование принимаются в размере40% от зарплаты работников.

Статья "Амортизация оборудования". Расход принимается по данным табл. 14

Статья "Содержание оборудования". Годовые затраты на силовую электроэнергии для станков (Э_С ) определяются по формулам:

=3.45*0.5*1,05*1,1*1952.16/0,95=4094.14 квт*ч

где W_ОБ - общий расход силовой электроэнергии при эксплуатации станочного парка в течение года, кВтч;

N_У - установленная мощность всех электродвигателей станочного парка цеха, кВт;

К_N - средний коэффициент загрузки электродвигателей по мощность (К_N = 0,5);

K_W - коэффициент, учитывающий потери электроэнергии в сети завода (K_W = 1,05);

K_З - средний коэффициент загрузки электродвигателей по времени (принимается равным коэффициенту загрузки оборудования);

h - коэффициент полезного действия электродвигателей станков (h = 0,95);

F_ЭФ - эффективный фонд времени станка за год, ч;

Ц_Э - стоимость 1 кВт*ч электроэнергии, рассчитанная по двуставочному тарифу,

руб./кВт*ч. (Ц_Э = 0,8 руб./кВт*ч).

Затраты на сжатый воздух определяются исходя из нормы сжатого воздуха на единицу оборудования (станок или стенд) и стоимости 1 м³ сжатого воздуха. Средний расход сжатого воздуха на стенд или станок - 5 м3 в смену; количество станков, оборудованных пневматическими приспособлениями - 25% станочного парка цеха; количество стендов, потребляющих воздух – в соответствии с расчетом в пункте 3.1. Стоимость 1 м3 сжатого воздуха принята равной 5 коп/м3.

Прочие расходы на содержание оборудования (стоимость вспомогательных материалов, запасных частей, зарплата дежурных ремонтников) приняты в размере 4% от стоимости оборудования, рассчитанной в табл. 13

Статья "Текущий ремонт оборудования". Расход по данной статье принят в размере 10% от стоимости оборудования цеха.

Статья "Износ малоценных инструментов, приборов и приспособлений". Затраты рассчитаны укрупнено исходя из нормативов 1000 руб. в год на одного рабочего – сдельщика и 500 руб. на одного рабочего - повременщика.

Статья "Амортизация здания". Затраты приняты по данным табл. 12.

Статья "Содержание здания". Расходы на электроэнергию для освещения рассчитываются по формуле:

где р₀ - расход осветительной энергии на 1 м² производственной площади в 1 ч (приняты 15 ватт в час на 1 м² );

Е - годовое число часов осветительной нагрузки (при односменной работе 1200 ч/год);

L - площадь цеха, кв. м;

Ц_Э = 0,8 - стоимость 1 кВт*ч электроэнергии, руб./кВт*ч.

Затраты на отопление цеха определены укрупнено, исходя из расчета: на 1000 м3 здания – затраты 10000 руб. в год.

Затраты на воду для бытовых нужд определены укрупнено, исходя из числа работников цеха, расхода воды в смену на 1 работника - 0,025 м3, стоимости 1 м3 воды - 0,6 руб. и числа рабочих дней в году.

Стоимость услуг других цехов определяется исходя из того, что услуги в среднем составляют 1000 руб. в год на 100 м2 площади цеха.

Статья "Текущий ремонт здания". Затраты рассчитаны укрупнено на основе годовой нормы расхода, составляющей 2.0 руб. на 1000 м³ объема здания.

Статья "Расходы по охране труда и технике безопасности". Затраты приняты в размере 6% от фонда заработной платы работников цеха.

Расчет затрат на материалы (полуфабрикаты) для изготовления запасных частей

Таблица 18

7. Основные технико-экономические показатели цеха КИП и А

Для обобщающей технико-экономической характеристики цеха составлена сводная таблица основных технико-экономических показателей (см. Табл. 18). Показатели этой таблицы рассчитываются следующим образом. Трудоемкость годовой производственной программы цеха в человеко-часах (А) определена по данным табл.6:

где К_ВН = 1,05 планируемый коэффициент выполнения норм времени приизготовлении запасных частей.

А = 31884,21+3286,98+4634,28+1771,173+315+11166,1=53057,75

Электровооруженность труда (К_Э ) рассчитывается по формуле:

где W_ОБ и W_СТ - годовой расход электроэнергии при эксплуатации станков и стендов цеха кВт*ч (рассчитаны в пункте 7);

Л_СП = (29 чел.) - списочная численность рабочих цеха, чел.

Основные технико-экономические показатели цеха КИП и А

Таблица 18

Выводы:

По результатам технико-экономического планирования цеха КИП и А можно сделать следующие выводы:

· общая численность работников 41 чел

· стоимость основных производственных фондов 1 880 501 руб

Предварительный план застройки здания цеха приведен в Приложении 1.

СПИСОК ИСПОЛЬЗОВАНОЙ ЛИТЕРАТУРЫ

1. Методические указания по курсовому проектированию: '' Организация и технике - экономическое планирование цеха контрольно-измерительных приборов и автоматики химического предприятия ", Ленинград , 1978 г.

2. Методические указания по курсовому проектированию: '' Организация и технике - экономическое планирование цеха контрольно-измерительных приборов и автоматики химического предприятия ", Санкт-Петербург , 2000 г.

Приложение 1

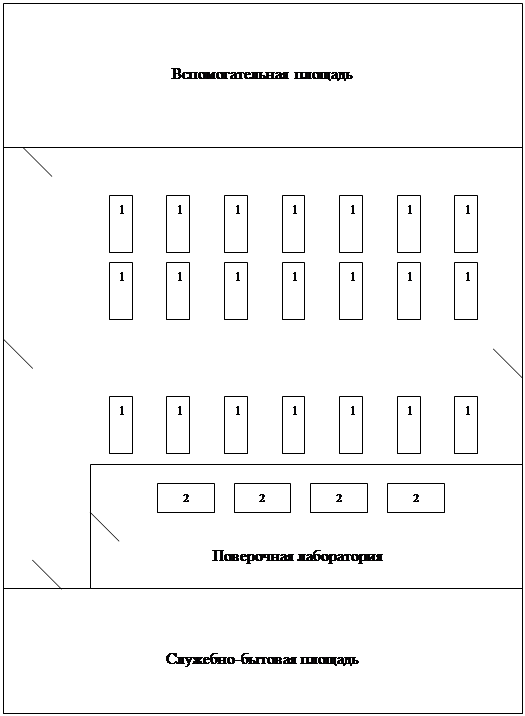

Рис. 1 План цеха КИП и А.

1 – станки; 2 – стенды.
