Цель работы:
Изучение и исследование интегральных RS-триггеров, а также триггеров серии К155. В процессе выполнения работы изучить схемы наиболее распространенных триггеров RS-, D-, T-, JK-типов, особенности работы асинхронных, синхронных и двухтактных триггеров. На элементах «И-НЕ» реализовать указанные триггеры и исследовать их работу в различных режимах.

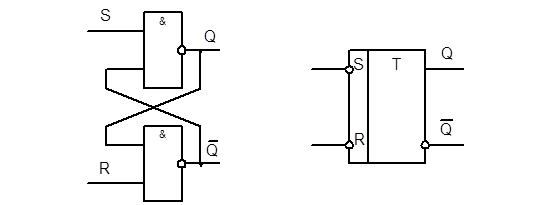

1.
Асинхронный
RS-
триггер.
| S
|
R
|
Q
|
Q
|
| 0
|
1
|
0
|
1
|
| 1
|
0
|
1
|
0
|
| 1
|
1
|
0
|
1
|
| 0
|
0
|
1
|
1
|

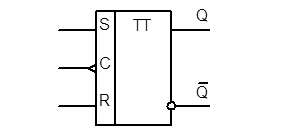

2.
Синхронный
RS-
триггер.
| C
|
S
|
R
|
Q
|
Q
|
| 1
|
0
|
1
|
0
|
1
|
| 1
|
1
|
0
|
1
|
0
|
| 1
|
1
|
1
|
1
|
1
|
| 1
|
0
|
0
|
0
|
1
|

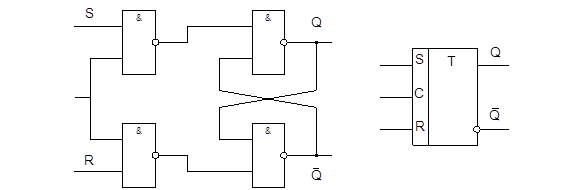

3.
Двухтактный
RS-
триггер.
| C
|
S
|
R
|
Q
|
Q
|
| 1/0
|
0
|
1
|
0
|
1
|
| 1/0
|
1
|
0
|
1
|
0
|
| 1/0
|
1
|
1
|
1
|
1
|
| 1/0
|
0
|
0
|
0
|
1
|

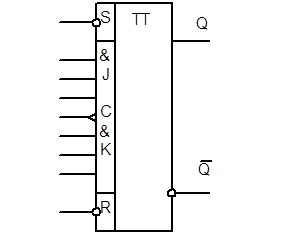

4.
Универсальный
JK-
триггер (К155ТВ1).
| Режимы работы
|
S
|
R
|
C
|
J
|
K
|
Q
|
Q
|
| Асинхронная установка
|
0
|
1
|
*
|
*
|
*
|
1
|
0
|
| Асинхронный сброс
|
1
|
0
|
*
|
*
|
*
|
0
|
1
|
| Неопределенность
|
0
|
0
|
*
|
*
|
*
|
1
|
1
|
| Запись «1»
|
1
|
1
|
1/0
|
1
|
0
|
1
|
0
|
| Запись «0»
|
1
|
1
|
1/0
|
0
|
1
|
0
|
1
|
| Счет
|
1
|
1
|
1/0
|
1
|
1
|
1
|
0
|
| Хранение
|
1
|
1
|
1/0
|
0
|
0
|
1
|
0
|

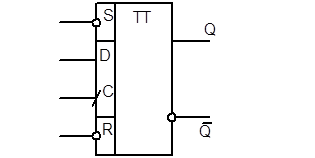

5.
D-
триггер
(
К155ТМ2).
| Режим работы
|
S
|
R
|
C
|
D
|
Q
|
Q
|
| Асинхронная установка
|
0
|
1
|
*
|
*
|
1
|
0
|
| Асинхронный сброс
|
1
|
0
|
*
|
*
|
0
|
1
|
| Неопределен-ность
|
0
|
0
|
*
|
*
|
1
|
1
|
| Запись «1»
|
1
|
1
|
0/1
|
1
|
1
|
0
|
| Запись «0»
|
1
|
1
|
0/1
|
0
|
0
|
1
|
|
