Девяти этажный жилой дом в городе Запорожье (ДевтАЩятиповерховий житловий будинок для будiвництва в м. Запорiжжi)
МРЖНРЖСТЕРСТВО ОСВРЖТИ РЖ НАУКИ УКРАРЗНИ
КРЖРОВОГРАДСЬКИЙ ДЕРЖАВНИЙ
ТЕХНРЖЧНИЙ УНРЖВЕРСИТЕТ
Кафедра: тАЬБудiвельних, дорожнiх манин та будiвництватАЭ
Пояснювальна записка
до курсового проекту з архiтектури
На тему: ДевтАЩятиповерховий житловий будинок для будiвництва в м. Запорiжжi.
Виконав: студент гр.ПБ-98-2
__________ Свiнцицький С.О.
Перевiрив: викладач
__________ Ставенко В.А.
м.Кiровоград 2000 р.
1. Вступ
В сучасних умовах будiвництва, коли йде полiпшення технологiчних процессiв, автоматизацiя та механiзацiя виробництва, багато часу придiляiться шляхам пiдвищення довговiчностi будiвель та вдосконаленню методiв боротьби з зношуванням матерiалiв, однiiю з головних причин якоi i корозiя металу.
Зношування конструктивних елементiв в процесi експлуатацii будiвель характерiзуiться втратою окремими конструкцiями своiх початкових якостей, як наприклад, мiцностi, вологостiйкостi, теплозахисту, звукоiзоляцii i iнше. На iх зношування впливають, перед усiм, вiтер, снiг, дощь та iнше. Пiд дiiю морозу та тепла каменi i бетонi матерiали руйнуються, деревтАЩянi елементи гниють, метал пiддаiться корозii. РЖнтинсивний вплив на конструкцii також оказуi газ, пил та динамiчнi коливання.
Однiiю з головних причин швидкого зношування будiвельних конструкцii бiльшостi будiвель являiться корозiя метала, арматури залiза-бетона та iнших матерiалiв. Зношування конструктивних елементiв будiвель визначаiться на основi дiючих таблиць тАЬПризнаки для определения процента изношенности частейстроений и елементов благоустройстватАЭ.
1.1. Шляхи пiдвищення довговiчностi будiвель
Пiдвищення строку служби будiвель, iх довговiчнiсть являiться важливою проблемою. Сучаснi методи проектування будiвель, застосування прогресивних конструкцii i нових будiвельних матерiалiв, використання ефективних методiв захисту елементiв будiвель вiд фiзичноi i хiмiчноi дii дозволяi продовжити строк служби будiвель. Однак ця проблема зостаiться гострою. Строк служби одних i тих же конструкцiй i елементiв будiвель навiть при однакових умовах роботи коливаiться в значних межах. Це пояснюiться перед усiм тим що, якiсть будiвництва рiзна. В числi головних умов, якi забезпечують довговiчнiсть будiвель тАУ i боротьба з корозiiю металу. Вона лише тодi даi ощутимий ефект, коли буде здiйснен комплекс заходiв, який включаi в себе вдосканалення технологiчних процесiв виробництва з метою знешкодження видiлень якi визивають корозiю металу; полiпшення утримання примiщень, яке передбачаi надлижаще органiзовану вентиляцiю i утримання оптимального теплового режиму; здiйснення захiстних покритiв (фарби, лаки).
Особливо швидко розвиваiться корозiя на металевих конструкцiях. Щоб продовжити строк служби необхiдно ретельно пiдбирати матерiали для антикорозiйного захисту. Для продовження довговiчностi залiзобетонних конструкцii необхiдно захищати шаром бетону, пiдвищуя товщину захистного шару.
Також велику небезпеку для всiii будiвлi i цiлому являi пiдвищення рiвня грунтових вод, яке може призвести до ряду ускладнень тАУ затопленню будiвлi (пiдвалiв), i погiршенню несучоi дii грунтiв, що в свою чергу призведе до осадцi фундаментiв i деформацii будiвлi. В районах просадочних грунтiв переувлажнення може призвести навiть до аварii. Щоб не трапилось подiбних явищь, необхiдно наглядати за станом вологостi грунтiв не тiльки на вiльних площадках, але i пiд будiвлями. На стiнах будiвель в якостi висотних марок для нiвелювання при стеженнi за осадками фундаментiв застосовуються деталi, спецiальноi конструкцii. Для цiii мети можуть бути використанi скоби для стропування тросiв, а також крепежнi елементи тАУ костилi, цвяхи, вiнти i дюбель, якi забивають будiвельно-монтажним пiстолетом. Такi марки окрашуються яркою масляною краскою.
2. Архiтектурно-будiвельна частина.
2.1. Вихiднi данi для проектування.
Курсовим проектом запроектовано девтАЩятиповерховий житловий будинок для будiвництва в м. Запорiжжi. Проект розроблено на основi завдання на курсовий проект.
Клас будiвлi - II
Ступiнь довговiчностi - II
Ступiнь вогнестiйкостi - II
Мiсто Запорiжжя вiдноситься до III клiматичноi зони (СНиП 2.01.82 ст.51). Середня температура найбiльш холодних суток tс=-25В°С, найбiльш холодноi птАЩятиденки tп=-22В°С (СНиП 2.01.01.-82 ст.26) Глибина промерзання грунту 0.9 м (СНиП 2.01.01.-82 ст.46) Напрямок переважующих вiтрiв влiтку пiвнiчний (П) взимку пiвнiчно-схiдний (ПС) (СНиП 2.01.01.-82 ст.89), Вага снiгового покрову 0.70 кПа (СНиП) 2.01.07.-85 ст.8), вiтрове навантаження 0.30 кПа (СНиП 2.01.07.-85 ст.9). На основi геологiчноi розвiдки дiлянка пiд будiвництво складена грунтами: рослинний шар, суглинки польовi, глини бурi.
Грунтовi води до глибини 13.0 м не зустрiлися. В якостi основи використовуiмо грунт шару N=5 м (глини бурi). Грунти вiдносяться до першого типу грунтових умов по осадам i тому перед влаштуванням фундаменту виконуiмо ущiльнення грунту важкими трамбовками.
2.2. Загальна характеристика запроектованоi будiвлi
Запроектований девтАЩятиповерховий житловий будинок маi в планi прямокутну форму з розмiрами в осях L=26.1 м ´ B=13.2 м. Висота поверху 2.8 м. Будiвля панельна з зовнiшнiм лицюванням. На типовому етажi будiвлi розмiщуються одна однакiмнатна, двi двокiмнатнi i одна трьохкiмнатна квартири. Будiвля забезпечена лiфтом та загальним мусоропроводпм. Просторова жорсткiсть забезпечуiться сумiсною роботою фундаментiв, стiн та плит перекриття, що утворюють остов будiвлi. Вiдкривання дверей прийнято по ходу евакуацii.
Технiко тАУ економiчнi показники будiвлi
| № п/п | Найменування показникiв | Один. вимiр. | Кiль-кiсть | Примiтка |
| 1 | Площа забудови | м2 | 344.52 | |
| 2 | Будiвельний обтАЩiм | м3 | 9991.08 | |
| 3 | Загальна площа | м2 | 2905.85 | |
| 4 | Корисна площа (житлова) | м2 | 1538.37 | |
2.3. Технологiя монтажних робiт
Перед початком монтажних робiт повинi бути виконанi внутрiмайданчиковi пiдготовчi роботи, котрi починаються з розчистки буд. майданчика i планування тереторii, створення геодезичноi розбивочноi основи, потiм виконують тимчасовi та постiйнi внутрiмайданчиковi iнженернi комунiкацii. В цей же час створюються приобтАЩiктнi склади та майданчики для укрупненних конструкцiй. Будуються тимчасовi будiвлi та споруди. Перевезення з/б консирукцiй здiйснюiться автомобiльним транспортом. При укладцi i транспортуваннi треба витримувати такi умови: висоти транспортуваних конструкцiй не повина перевищувати дорожнiх габоритiв, конструкцii потрiбно закрiпити надiйно вiд можливого падiння, змiщення i iн.
Склади потрiбнi для збереження i пiдготовки конструкцiй для монтажу в залежностi вiд обсягiв монтажних робiт i строкiв будiвництва органiзувати центральнi i приобтАЩiктнi склади конструкцiй. Для подачi конструкцiй до складу i мiсця монтажу прокладують тимчасовую автодорогу. Плити стропують i в час пiдiймання плити монтажник удержуi за вiдтяжку в положеннi вздовж прольота. Правiльнiсть опущення плити на мiсце контролюють по зозору смежними плитами i рисками стикiв плит.
2.4. Генеральний план дiлянки
Для будiвництва девтАЩятиповерхового житлового будинку вiдведена дiлянка в м.Запорiжжя. Дiлянка маi в планi квадратну форму з розмiрами
Рельiф мiсцевостi похилений з i=0.01 м. Планування дiлянки виканоно з урахуванням вiдвозу. За умовну вiдмiтку 0.000 прийнята вiдмiтка чистой пiдлоги першого поверху будiвлi. На дiлянцi крiм будiвлi передбачено майданчик для бiлизни, автостоянку, дитячий майданчик, спортивний майданчк.
Всi будiвлi та споруди на дiлянцi розташованi згiдно санiтарних i протипожежних норм. Дороги мають асфальтнобетонне покриття, спортивний та дитячий майданчики мають пiщане покриття, а вiльне тереторiя озеленена насадженням дерев, кущiв i багаторiчних трав.
2.5. Прийнятi конструктивнi рiшення
2.5.1. Фундаменти i фундаментнi балки
Фундаменти прийнятi стричковi з розмiрами по спецiфiкацii по серii ГОСТ 13580-80 [27] iз бетону класу В40. Вiдмiтка пiдошви фундамента тАУ3.150м. Пiд пiдошву фундамента виконуiться бетона пiдготовка товщиною 100 мм iз бетону В35.
Фундаментнi балки прийнятi збiрнi залiзобетоннi по серii 1.415.1-2 i встановленi на фундаментнi блоки якi прийнятi по серii ГОСТ 1.116-1 з розмiрами по специфiкацii. По верху фундаментних балок на вiдмiтцi тАУ 0.030 виконуiться гiдроiзоляцiя iз цементного розчину складу 1:2 з водостiйкими домiшками. Навколо будинку виконуiться асфальтобетоне вимощення шириною 1 м по бетонiй пiдготовцi.
2.5.2. Стiни
Стiни прийнятi iз збiрних бетонних панелей на домених шлаках товщиною 300 м, що задовольняi умовам експлуатацii, по серii 90Р.10.1-7.
В якостi оздоблювального матерiалу по зовнiшним стiнам використовуiться керамiчна плитка.
2.5.3. Покриття
Покриття прийнято з збiрних комплексних плит по серii 1.465-7. Плити крiплять до закладних деталей панелей, не меньше чим в трьох мiсцях зваркою. Стики мiж плитами заповнюють бетоном класу В15.
2.5.4. Покрiвля i дах
Дах прийнятий горищного типу з шахтою лiфта та вентиляцiйним каналом. Покрiвля з трьох шарiв рубероiду на бiтумнiй мастицi. Утеплювач тАУ плити мiнераловатнi жорсткi на бiтумному звтАЩязку. Пароiзоляцiя рулона. Стяжка iз цементного розчину. Водовiдвiд внутрiшнiй.
2.5.5. Перегородки
Перегородки прийнятi панельнi перлiтобетоннi по серii 1.431-20 товщиною 120 мм. Крiпляться анкерами до закладних деталей панелей зварюванням. Стики зароблюють бетоном класу В15
2.5.6. Пiдлоги
Пiдлоги прийнятi: деревтАЩянi в житлових примiщеннях, в кухнях та коридорах тАУ лiнолiумнi, в санвузлах та на лоджi iз мозаiчного бетону.
2.5.7. Сходи
Сходи прийнятi збiрнi залiзобетоннi по серii ГОСТ 21.107-78. Пожежнi сходи прийнятi металевi.
2.5.8. Вiкна та дверi
Вiкна прийнятi деревтАЩянi по серii ГОСТ 11214-78 з подвiйним склiнням. Дверi прийнятi деревтАЩянi щiтовi по серii ГОСТ 6629-74.
2.5.9. Зовнiшнi i внутрiшнi опорядження
Зовнiшнi опорядження тАУ лицювання панелей керамiчной плиткою. Внутрiшнi опорядження тАУ оштакатурення стiн та перегородок цементно-шлаковим розчином. Обклеювання шпалерами житлових примiщень. Лицювання кухонь та санвузлiв глазурованою плиткою на висоту 1.5 м. Фарбування всiх деревтАЩяних та метолевих поверхонь масляними фарбами за два рази. Фарбування панелей в сходових клiтках на висоту 1.5 м
2.6. РЖнженерне обладнання
Водопровiд питний вiд мiськоi мережи; каналiзацiя iдина в мiську мережу; опалення водне центральне вiд мiськоi мережи; вентиляцiя, витяжка з природною тягою через вiкна та дверi а також вентиляцiйнi канали; електропосточання вiд мiськоi мережи; слобострумовi устаткування тАУ телефонiзацiя, радiопосточання, пожежна сигналiзацiя вiд мiських мереж.
2.7. Класiфiкацiя вiкон
№ п/п | Найменування, розмiри | Серiя | Область застосування |
| 1 |
| ГОСТ 11214-78 | Кухнi, лоджii, балкони |
| 2 |
| ГОСТ 11214-78 | Житловi примiщення (кiмнати, спальнi) |
| 3 |
| ГОСТ 11214-78 | побутовi примiщення |
| 4 |
| ГОСТ 11214-78 | Сходова клiтка |
2.8. Експлiкацiя пiдлог
| Найменуваня премiщення | Тип пiдлоги по проекту | Схема пiдлоги | Елементи пiдлоги та iх товщина |
| Житловi примi-щення (кiмнати та спальнi) | деревтАЩянi |
| з/б плита, прокладка з ДВП лага, дошка |
| Кухнi та коридори | лiнолiум |
| з/б плита, звукоiзоляцiя, гiбсобетона плита, лiнолiум |
| Санвузли | керамiчнi |
| з/б плита, шлокобетон, шар ребероiду або толю на бiтумнiй мастицi, цементний розчин, керамiчна плитка |
| Сходова клiтка, лоджii | мозаiчнi |
| з/б плита, звукоiзоляцiя, водонепроникнений папiр, бетон В7.5-40, бетон мазаiчного складу. |
Пiдлоги прийнятi згiдно СНиП П-В. 8-71 [36] табл.16.2.1
2.9. Специфiкацiя конструкцiй
Мар-ка | Призначення (серiя) | Найменуваня | Кiль-кiсть | Розмiри | Примiтка |
Ф1 Ф2 | ГОСТ 13580-80[27] | ФундаментиФЛ 12.12 ФЛ 16.12 | 62 37 | 1200х1180х300 1600х1180х300 | |
| ФБ1 | ГОСТ 1.116-1 | Фунд. балки ФС3 | | 2380х300х580 | |
Д1 Д2 Д3 Д4 Д5 | ГОСТ 24698-81 ГОСТ 24698-81 ГОСТ 11214-78 ГОСТ 11214-78 ГОСТ 6629-74 | Дверi: ДГ 24-15 ДГ 21-9 Д 21-8 Д 21-7 ДБ 22-7.5 | 2 36 108 72 43 | 2371х1471 2071х870 2071х770 2071х670 910х1210 | пiдтАЩiзд квартиру кiмнати вану та туал.балк. |
В1 В2 В3 В4 | ГОСТ 11214-78 ГОСТ 11214-78 ГОСТ 11214-78 ГОСТ 11214-78 | Вiкна ВК 15-12 ВК 15-13.5 ВК 9-13.5 ВК 9-12 | 70 38 9 9 | 1510х1210 1510х1360 910х1360 910х1210 | кухня,балк. кiмнати службовi сходи |
| ЛФ1 | ГОСТ 5746-83 табл.17.11 | Лiфт пасаж.вантажпiд. 320 кг ПП 12.14 | 1 | 1550х1700х2100 | швидкiсть руху 1м/с |
СМ1 | ГОСТ 21.107-78 | Сходовий марш СМ 27.11-5 | 18 | 2700х1150 | |
П1 П2 П3 П4 П5 П6 П7 ПБ1 ПРЛ1 ПРЛ2 | ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 ГОСТ 1.141-1 | Панелi перекрить П 24-66 П 24-54 П 12-66 П 12-54 П 15-54 П 30-66 П 12-30 ПБ 10-28 ПРЛ 12-72 ПРЛ 12-39 | 83 63 9 8 9 9 8 18 18 9 | 2380х6580х220 2380х5380х220 1180х6580х220 1180х5380х220 1480х5380х220 2980х6580х220 1180х2980х220 1000х2800х120 1200х7200х120 1200х3900х120 | |
3. Теплотехнiчний розрахунок огороджуючоi конструкцii
d1 тАУ фасадне лицювання тАУ 20 мм;
d2 тАУ стiна тАУ 300 мм;
d3 тАУ товщина штукатурки тАУ 12 мм.
Матерiал зовнiшнiх стiн тАУ бетон на домених шлаках тАУ 1400 кг/м3;
Розчин для внутрiшнiх штукатурних робiт тАУ цементно-шлаковий тАУ 1400 кг/м3;
Матерiал фасадного лицювання тАУ керамiчна плитка тАУ 1600 кг/м3.
Визначаiмо термiчний опiр огородження по формулi
Визначаiмо масивнiсть конструкцii по формулi
так, як D =5.76 лежить в межах вiд 4.01тАж7 то ця конструкцiя вiдноситься до 3 групи масивностi тАУ середня масивнiсть.
Так як конструкцiя середньоi масивностi то ми приймаiмо температури найхолоднiшоi триденки
В°С
Визначаiмо необхiдний опiр теплопередачi
Визначаiмо загальний опiр огороджувальноi конструкцii за формулою
Порiвнюiмо
<
- умова виконуiться.
4. Теплотехнiчний розрахунок горищного покриття

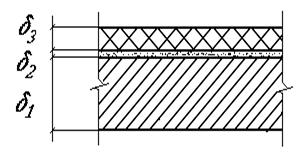

d1 тАУ плита покриття;
d2 тАУ пароiзоляцiя;
d3 тАУ утеплювач.
Утеплювач тАУ плити мiнераловатнi жорсткi на бiтумному звтАЩязуючому тАУ 350 кг/м3.
Утеплювач: r=350 кг/м3 l=0.087 S =1.32 | Рубероiд: r=600 кг/м3 l=0.15 S =3.06 | Перекриття:r=2500 кг/м3 l=1.75 S =16.1 d=220 |
Визначаiмо опiр теплопередачi
Визначаiмо необхiдний опiр теплопередачi
Визначаiмо необхiдну товщину утеплювача за формулою
беремо двi плити товщиною 50 i 40 мм.
Переводимо отриману товщину утеплювача до стандартного значення
Визначаiмо теплову iнерцiю конструкцii за формулою
.
Визначаiмо загальну товщину
5. Лiтература
1. СНиП 2.01.01-82 тАЬБудiвельна климатологiя i геофiзикатАЭ Москва тАУ 1983 р.
2. СНиП 2.01.07-85 тАЬНавантаження та впливтАЭ Москва тАУ 1985 р.
3. тАЬЗагальносоюзний каталог типових будiвельних конструкцiй i виробiвтАЭ 3.01.П-1.89 2-3 том Москва тАУ 1991 р.
4. тАЬЗагальносоюзний каталог типових будiвельних конструкцiй i виробiвтАЭ 3.01.П-5.89 2-3 том Москва тАУ 1991 р.
5. тАЬСправочник по инженерно-строительному черчениютАЭ Русскевич Н.Л., Ткач Д.И, Ткач М.Н. 2-е издание Киев 1987 г.
6. тАЬУказания по архитектурно-планировачным решениям и модульной координации элементом объемно-блочных зданийтАЭ Москва ЦНИИЭПЖилища Москва тАУ 1970 г.
7. Буга П.Г. тАЬГражданские, промышленные и сельскохозяйственные зданиятАЭ 2-е издание Москва тАУ 1987 г.
Змiст
| 1. | ВступтАжтАж.тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 1 |
| 1.1. | Шляхи пiдвищення довговiчностi будiвельтАжтАжтАжтАжтАжтАжтАж | 1 |
| 2. | Архiтектурно-будiвельна частина | |
| 2.1 | Вихiднi данi для проектуваннятАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 2 |
| 2.2. | Загальна характеристика запроектованоi будiвлiтАжтАжтАжтАж.. | 3 |
| 2.3. | Технологiя монтажних робiттАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 3 |
| 2.4. | Генеральний план дiлянкитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 4 |
| 2.5. | Прийнятi конструктивнi рiшення | |
| 2.5.1. | Фундаменти i фундаментнi балкитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 4 |
| 2.5.2. | СтiнитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 4 |
| 2.5.3. | ПокриттятАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 4 |
| 2.5.4. | Покрiвля i дахтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 5 |
| 2.5.5. | ПерегородкитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 5 |
| 2.5.6. | ПiдлогитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 5 |
| 2.5.7. | СходитАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 5 |
| 2.5.8. | Вiкна та дверiтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 5 |
| 2.5.9. | Зовнiшнi i внутрiшнi опорядженнятАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 5 |
| 2.6. | РЖнженерне обладнаннятАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.. | 5 |
| 2.7. | Класiфiкацiя вiконтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 6 |
| 2.8. | Експлiкацiя пiдлогтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж. | 7 |
| 2.9. | Специфiкацiя конструкцiйтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж | 8 |
| 3. | Теплотехнiчний розрахунок огороджуючоi конструкцiiтАж.. | 9 |
| 4. | Теплотехнiчний розрахунок горищного покриттятАжтАжтАжтАж. | 10 |
| 5. | ЛiтературатАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.. | 11 |
