Двигатель УТД-10

СИСТЕМА СМАЗКИ

УСТРОЙСТВО СИСТЕМЫ СМАЗКИ

Система смазки циркуляционная, комбинированная, под давлениВнем и разбрызгиванием, предназначена для очистки масла от механиВнческих примесей, смазки трущихся поверхностей и отвода от них тепла.

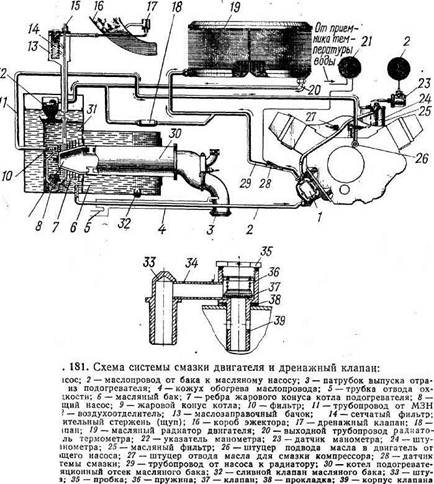

В систему смазки входят масляный бак 6 (рис. 1), сверху котоВнрого закреплены маслозаправочный бачок 13, масляный насос 1, масло-закачивающий насос МЗН-3, центробежный масляный фильтр 25, масВнляный радиатор 19 и маслопроводы.

Масляный бак расположен в силовом отделении и крепится стяжной лентой к правому борту машины. Заправочная емкость бака 48 л. Внутрь масляного бака входит котел 30 подогревателя и крепится к его стенке на шпильках. К передней стенке бака на шпильках крепится маслозака-чилзающий насос 5. На верху бака имеется две горловины, одна из котоВнрых связана дюритовым шлангом с маелозалравочмым бачком 13, а к другой подсоединяется трубопровод 20, по которому отводится масло из радиаторов в бак. На днище бака расположен клапан 32 для слива масла. Внутри бак разделен перегородками, уменьшающими плескание масла на ходу машины.

Внутри бака перегородки образуют компенсационный бачок, котоВнрый служит для ускорения прогрева масла в зимних условиях. Из этоВнго бачка осуществляется забор масла через перфорированную трубку.

На машинах выпуска до 1968 г. компенсационного бачка и трубки

нет.

В нижней части бака имеется штуцер, к которому 'подсоединен обоВнгреваемый маслопровод 2, подводящий масло к масляному насосу двиВнгателя.

В заправочном бачке 7 (рис. 2) имеется два штуцера, один из них заправочный, закрыт пробкой 4, а в другой установлен маслоиз-мерительный щуп 8. Накидная гайка щупа навинчивается на резьбу штуцера бачка. В заправочной горловине установлен сетчатый фильтр б.

В пробку 4 заправочной горловины вмонтирована набивка 3 из проВнволочной канители, предназначенная для задержания масла при выВнходе воздуха через дренажное отверстие. Кроме того, набивка предотВнвращает попадание пыли в масло снаружи вместе с воздухом.

Из масляного бака осуществляется отсос газов. Для этой цели к баку подсоединен трубопровод, сообщающий его с короВнбом 16 (рис. 1) эжектора. Конец этого трубопровода соединен с обВнратным (дренажным) клапаном 17, закрепленным на коробе эжектора.

Дренажный клапан предотвращает попадание газов сгорания из короба эжектора в бак. Он состоит из штуцера 33, сообщающегося с коробом эжектора, соединительной трубки 34, корпуса 39, в котором смонтирован клапан 37, поджимаемый к седлу пружиной 36.

При возрастании давления в баке клапан 37 открывается и под действием разрежения в коробе эжектора газы отсасываются из бака.

Масляный насос (рис. 3) двухсекционный, шестеренчатого типа, служит для подачи масла из масляного бака в главную магистраль двигателя и для откачки масла из блок-картера в бак. Насос крепится на шпильках к блок-картеру двигателя. Он состоит из корпуса, шестеВнрен нагнетательной и откачивающей секций, шестерни 12 привода, реВндукционного клапана, обратного клапана 8 и двух крышек.

Корпус состоит из трех частей, стянутых болтами 18; стыки межВнду частями корпуса и крышками уплотняются паронитовыми прокладВнками.

Нагнетающая секция состоит из двух цилиндрических шестерен 9 и 10. На хвостовике ведущей шестерни 9 сидит на шлицах шестерня 12 привода масляного насоса. В ступицу шестерни 10 входит рессорка 16, которая приводит во вращение ведущую шестерню 1 откачивающей секции.

Откачивающая секция состоит из трех шестерен 1, 3 и 4, работаюВнщих попарно. Одна пара шестерен откачивает масло из картера, а втоВнрая откачивает масло, слившееся из сопел форсунок центробежного фильтра и из муфты опережения впрыска топлива.

Выход масла из обеих секций общий.

Редукционный клапан обеспечивает поддержание давления в наВнгнетательной магистрали двигателя 6тАФ10 кгс/см². Корпус 17 клапана ввернут в штуцер корпуса насоса. Во внутреннюю резьбу пробки корВнпуса клапана ввернут винт 20, на конце которого жестко закреплен таВнрельчатый клапан 22. Винт 20 контрится гайкой и проволокой и пломВнбируется.

Для регулировки клапана необходимо расшплинтовать болт и ослаВнбить контргайку 24 и проворачивать винт 20 за шестигранную головку.

Обратный клапан 8 установлен на выходе из нагнетательной поВнлости. Он предназначен для предотвращения перетекания масла из маВнгистрали через масляный насос в бак при неработающем двигателе. Клапан состоит из корпуса, шарика и пружины.

При работе двигателя вращение от коленчатого вала через проВн
межуточную шестерню 6 механизма передач передается на
шестерню 12 (рис. 3) и от нее на шестерни нагнетательной и откачи-
' вающей секций насоса.

Масло из бака самотеком поступает в приемную полость нагнетаВнющей секции через штуцер /3. Вращаясь, зубья шестерен 9 и 10 захваВнтывают масло и перегоняют его в полость нагнетания, где создается давление, под действием которого открывается обратный клапан 8 и масло поступает в магистраль.

Рис. 3. Масляный насос:

1 тАФ ведущая шестерня откачивающей секции; 2 тАФ кольВнцо; 3 и 4 тАФ ведомые шестерни откачивающей секции; 5 тАФ крышка-фланец; 6 тАФ корпус откачивающей секции; 7 тАФ корпус нагнетающей секции; 8 тАФ обратный клапан; 9 тАФ ведущая шестерня нагнетающей секции; 10 тАФ ведоВнмая шестерня нагнетающей секции; 11 - задняя крышка; 12 тАФ шестерня привода масляного насоса; 13 тАФ штуцер; 14 тАФ самоподжимной сальник; 15 тАФ заглушка; 16 тАФ рес-сорка привода; /7 тАФкорпус редукционного клапана; 18 тАФ стяжной болт; 19 тАФ шайба; 20 тАФ винт; 21 тАФ пружиВнна; 22 тАФ клапан; 23 тАФ седло клапана; 24 тАФ контргайка винта; а тАФ отверстие для подвода масла из картера; б тАФ отверстие для подвода масла из центробежного фильтВнра; в тАФканал выхода масла из откачивающих секций радиатора; г тАФ осевой канал; д тАФрадиальный канал

При возрастании оборотов коленчатого вала двигателя производиВнтельность насоса повышается и давление в полости нагнетания увеличивается. Когда давление выходит за пределы допустимого, отжимает ся тарель редукционного клапана 22 и часть масла через осевой канал г и радиальный канал д перепускается в приемную полость нагнетаВнтельной секции. Одновременно масло из блок-картера двигателя и из сопел центробежного фильтра поступает через отверстия а и б в при* емяые полости откачивающей секции, откуда оно подается в масляный радиатор.

Масляный фильтр предназначен для очистки масла от смол и механических примесей. Фильтр сдвоенный, включает последовательно соединенные фильтр грубой очистки и центробежный фильтр.

Фильтр установлен в развале блок-картера на четырех шпильках. Фильтр состоит из корпуса 23 (рис. 4) с двумя раздельными крышка-ми 6 и 20, центробежного фильтра, фильтра грубой очистки и шарикоВнвого обратного клапана.

Корпус алюминиевый, разделен Вла две полости. В меньшей полости размещается фильтр грубой очистки, состоящий из полого стержня 21, ввернутого в днище корпуса, фильтрующего сетчатого цилиндра 18, надетого на стержень и прижимаемого сверху пружиной 19.

: 56 78 9 10 11 12 13 а 14 15 16 б 171819 20 21

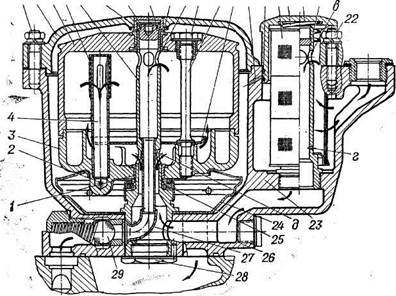

Рис. 4. Масляный фильтр:

/ тАФ бронзовая втулка; 2 тАФ форсунка; 3 тАФ крышка ротора; 4 тАФ маслозаборная трубка; 8, 14 и 22 тАФ гайки; 6 тАФ крышка фильтра; 7тАФВлкорпус ротора; 8 тАФ сетка; 9 тАФ стержень ротора; 10 тАФ втулка; 11тАФ пробка смотрового отверстия; 12 тАФ стопорное кольцо; 13 тАФ бронзовая втулка стержня ротора; 15 тАФ шпилька; 16 тАФ щиток; 17 тАФ резиновое кольВнцо; 18 тАФ сетчатый цилиндр; 19 тАФ пружина; 20 тАФ крышка фильтра грубой очистки; 21 тАФ стержень; 23 тАФ корпус; 24 тАФ маслоотражательный щиток; 25 тАФ опорный подшипВнник; 26 тАФ штуцер; 27 тАФ трубка отвода очищенного масла; 28 тАФ заглушка; 29 тАФ шарик обратного клапана; а тАФ отверстие стержня ротора; б тАФ канал; в тАФ верхнее отверстие; г тАФ нижнее отверстие; д тАФ нижнее отверстие стержня

Центробежный фильтр состоит из стержня 9, вставленного в ра-
сточку корпуса и опирающегося сверху в расточку крышки 6, ротора и
маслоотражательного щитка 24.

Ротор состоит из корпуса 7 и крышки 3, стянутых друг с другом: двумя шпильками 15. В крышке ротора установлены две маслозабор-; ные трубки 4 с защитными сетками 8 и щиток 16, который прижимается к крышке буртиками шпилек 15. Ротор опирается на подшипник 25 и вращается вокруг стержня 9 на двух бронзовых втулках (подшипниВнках) 1 и 13, запрессованных в крышку и корпус ротора.

Внутренняя полость стержня 9 закрывается снизу резьбовой заВнглушкой 28, а сверху пробкой 11. Пробка от выпадания зафиксирована стопорным кольцом 12. Внутрь стержня завальцована медная трубка 27 для отвода очищенного масла. Вторым концом трубка выходит в поВнлость обратного клапана, который (Предотвращает перетекание масла из центрального масляного канала блок-картера в фильтр при прокачВнке масла перед запуском.

В нижней части корпуса фильтра установлен сваренный из двух половин маслоотражателыный щиток 24.

При работе двигателя масло насосом подается через штуцер, фильВнтрующую сетку и радиальные отверстия В в полость стержня 21. Из поВнлости стержня по каналу в днище корпуса масло идет в нижнюю полость стержня 9 Влротора и через отверстия д заполняет внутренний объем ротора. Часть масла из ротора поступает в две маслозаборные трубки 4, установленные в крышке 3 ротора.

В нижней части трубок 4 установлены форсунки 2, сопла которых натравлены по касательной к образующей трубок. Масло из трубок под давлением с большой скоростью вытекает через сопла, и под действиВнем реактивных сил, создаваемых струями масла, ротор вращается с большой скоростью. В зависимости от величины давления масла ротор вращается со скоростью 6000тАФ9000 об/мин. Под действием центробежВнных сил тяжелые частицы примесей, попавших в масло, устремляются к периферии ротора и откладываются на его внутренних стенках, а в полости, близкой к оси ротора, образуется зона чистого масла. Чистое масло проходит через отверстия а в полость стержня 9, откуда по трубке 27, отжав шарик 29 обратного клапана, проходит через выходВнной штуцер в масляную магистраль двигателя и на смазку муфты опеВнрежения подачи топлива. Другая часть масла из полости ротора непоВнсредственно поступает через отверстия а, минуя трубки 4.

Маслозакачивающий насос МЗН-3 предназначен для подачи масла в двигатель перед пуском. Он крепится на шпильках к фланцу масляВнного бака с левой стороны.

Насос шестеренчатый, с приводом от электродвигателя МН-1, соВнстоит из корпуса с крышкой. В корпусе установлены две шестерни 7 и 9. Ведущая шестерня 9 выполнена заодно с валиком, коВнторый муфтой 3 связан с валом 5 электродвигателя 4.

В насосе смонтирован шариковый перепускной клапан с пружиной 12, отрегулированной на давление 12В±2 кгс/см². Масло из бака самоВнтеком по каналам в корпусе насоса попадает в приемную полость, где захватывается зубьями шестерен 7 и 9 и подается в нагнетательную полость и из нее в магистраль двигателя. Если давление в магистрали становится выше допустимого, отжимается шарик 11 перепускного клапана и масло из нагнетательной полости перепускается через каВннал а обратно в приемную полость.

Масляный радиатор трубчато-пластинчатый, предназначен для охлаждения масла, выходящего из двигателя. Он установлен в коробВнке эжектора под броневыми жалюзи крыши. Радиатор 19 (рис. 1) состоит из пакетов латунных трубок овального сечения, на которые надеты охлаждающие пластины, трубных досок и коллекторов.

При работе двигателя масло из масляного насоса подается к колВнлектору радиатора и, проходя по трубкам, охлаждается в них потоком воздуха, засасываемого в эжектор системы охлаждения двигателя. Для лучшего охлаждения входной коллектор выполнен раздельным, и масло проходит вначале по одной половине пакетов трубок, затем по второй, чем удлиняется его путь и время нахождения под воздейстВнвием потока воздуха.

РАБОТА СИСТЕМЫ СМАЗКИ

При включении маслозакачивающего насоса 8 (рис. 1) масло из бака 6проходит через сетчатый фильтр 10 и по трубопроводу 11 подается к двигателю. После запуска двигателя сразу же начинает раВнботать масляный насос У, который подает масло из бака к центробежВнному фильтру 25.
