Автоматизация и диспетчеризация систем электроснабжения

Промышленность России на современном этапе остается основным потребителем энергоресурсов, например, доля промышленного потребления электроэнергии в отдельных регионах достигает 60-65%. Планируемое удвоение ВВП России может привести к увеличению потребления энергоресурсов, но это увеличение должно быть основано на внедрении новых технологий.

Из-за многократного удорожания энергоресурсов их доля в себестоимости продукции для многих промышленных предприятий резко возросла и составляет 20-30%, а для наиболеё энергоёмких производств достигает 40% и болеё. Вместе с удорожанием энергоресурсов наступил экономически целесообразный предел их потребления в рамках исторически сложившихся технологий для каждого отдельного предприятия, возникли вопросы качества использования этих ресурсов внутри предприятия и безопасности основных средств производства. Факторы высокой стоимости энергоресурсов и обеспечения безопасности обусловили в последние годы кардинальное изменение отношения к организации диспетчеризации в промышленности и других энергоёмких отраслях (транспорт и жилищно-коммунальное хозяйство).

Современная цивилизованная организация производства основана на использовании автоматизированного приборного учёта, сводящего к минимуму участие человека на этапе измерения, сбора и обработки данных и обеспечивающего адаптируемый к различным тарифным системам и графикам работы предприятия учёт. Учёт всесторонний с предоставлением оперативной и достоверной информации для всех заинтересованных сторон: поставщиков энергоресурсов и их потребителей, работников самого предприятия и служб инженерного контроля и безопасности.

При наличии современной АСДУ промышленное предприятие полностью контролирует весь свой процесс ресурсопотребления и имеёт возможность по согласованию с поставщиками энергоресурсов гибко переходить к разным тарифным системам, минимизируя свои энергозатраты. В этом случае появляется возможность эффективно перераспределять все виды ресурсов внутри предприятия, контролируя эффективность использования рабочего времени работниками предприятия. При этом обеспечение безопасность их работы будет обеспечена на болеё высоком уровне во время всего рабочего дня.

Сегодняшний день промышленных предприятий в области диспетчеризации связан с внедрением современных АСДУ, реализованных на основе современных информационных технологий. Многие ведущие фирмы мира предлагают интегрированные решения диспетчерских инженерных служб обеспечения жизнедеятельности предприятия с использованием микропроцессорных систем и средств, сетевых телекоммуникационных устройств и высокопроизводительных рабочих станций.

Целью данной дипломной работы является анализ существующих автоматизированных и диспетчерских систем управления СЭС, а также моделирование новых интегрированных решений для промышленных предприятий.


1. Развитие систем автоматизации и диспетчеризации СЭС

1.1 Телемеханические и диспетчерские системы управления СЭС

Автоматизированная система управления (АСУ) тАУ это система "человек-машина", обеспечивающая эффективное функционирование объекта, в которой сбор, передача и обработка информации, необходимой для реализации функций управления, осуществляются с применением средств автоматизации и вычислительной техники.

Если вычислительная техника используется для решения комплексов взаимосвязанных задач управления энергетическим департаментом ПП (управление тепло-, водо-, газоснабжения и т.п.), то принято такую систему называть автоматизированной системой энергоснабжения (АСУ-Энерго). Если построена система управления электропотреблением ПП, то часто используется сокращение тАУ АСУ-Электро. Последняя может быть разработана в виде отдельной изолированной системы или входить в состав общей АСУ-Энерго. Самый верхний уровень иерархии управления предприятием в целом осуществляется с помощью автоматизированной системы управления предприятия (АСУП). Системы АСУЭ соответственно относятся к болеё низкому уровню иерархии тАУ АСУ технологических процессов (АСУ ТП) и имеют ряд специфических особенностей.

В сложных системах полная автоматизация управления предприятием (или его отдельным департаментом) обычно трудно реализовать из-за отсутствия аналитического аппарата управляющих процессов, а также непредсказуемости всех возможных режимов работы. Поэтому наряду с устройствами автоматизации и телемеханики определённые функции выполняет исключительно человек (оператор), при этом система управления превращаются в автоматизированную систему диспетчерского управления (АСДУ).

Эти диспетчерские системы управления отличаются от соответствующих систем автоматизации в первую очередь превалирующей ролью человека (диспетчера) в контуре управления. Приёмо-передача сигналов управления осуществляется диспетчером с помощью специально организованных каналов и линий связи. С помощью средств телемеханики диспетчер получает информацию о параметрах режима электропотребления и положения коммутационных аппаратов на главной понизительной подстанции (ГПП). С помощью этих устройств осуществляется передача управляющих команд с диспетчерского пункта на объекты.

Режимы работы отдельных элементов в системе электроснабжения (СЭС) промышленных предприятий (ПП) взаимосвязаны. Согласованное действие всех этих элементов будет обеспечено лишь в случае, если важнейшие из них обладают устойчивыми операциями контроля и управления, сосредоточенные в одном месте (диспетчерском пункте).

В простейшем случае диспетчеризация управления может осуществляться с помощью телефонной связи диспетчера с обслуживающим персоналом удалённых объектов. При телефонной связи диспетчера с контрольными пунктами получается значительный промежуток времени с момента, требующего оперативного вмешательства до момента исполнения. Кроме того, при диспетчеризации только посредством телефонной связи велика вероятность неполучения или недостоверности информации.

Работа диспетчера оказывается болеё эффективной, если информация о режимах работы элементов системы автоматически приходит от приборов, установленных на диспетчерских пунктах. Кроме того, сам диспетчер имеёт возможность изменить режим работы управляемой системы, непосредственно посылая сигналы на контролируемые объекты.

Если контрольных пунктов мало, а расстояние между диспетчерскими пунктами значительно, то можно использовать дистанционное управление. Для этого необходимо перенести аппаратуру управления и сигнализации со щитов местного управления на центральный диспетчерский пункт (ЦДП) (Рис 1.1). В случаях большого расстояния между диспетчерскими и контрольными пунктами необходимо использовать устройства телемеханики. Они не требуют постоянного дежурного персонала и позволяют использовать управляющую вычислительную машину.

Отдельной задачей АСУЭ является операция, выполненная с помощью технических средств и программного обеспечения, в результате решения которой формируются либо отчетный документ, либо одно или серия однотипных сообщений обслуживающему персоналу.

Отдельная функция АСУЭ тАУ это совокупность задач, направленных на достижение общей цели управления и объединённых единым критерием управления.

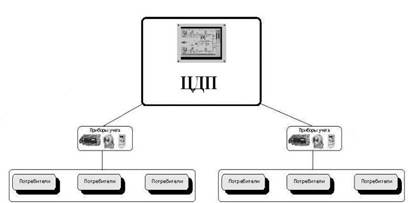

Рис 1.1.Диспетчерская система управления СЭС

Телеуправление тАУ управление положением или состоянием объектов методами и средствами телемеханики. Телеуправление предприятиями применяется тогда, когда это дает возможность улучшить ведение режима и позволяет ускорить локализацию и ликвидацию аварии, нарушение и отклонение от нормальных режимов работы, если это невозможно сделать с помощью местной автоматики.

Телесигнализация (ТС) тАУ это получение информации о состоянии контролируемых и управляемых объектов, имеющих ряд возможных дискретных состояний. ТС должна обеспечивать передачу на пульт управления предупреждающих и аварийных сигналов, а также обеспечивать отображение состояние основных элементов СЭС на диспетчерском пульте (и на щите), при этом должны предусматриваться следующие показатели:

- положение всех телеуправляемых объектов;

- положение крупных телеприёмников;

- положение нетелеуправляемых выключателей ВН на вводах;

- положение секционных шинно-соединительных и обходных выключателей;

- положение силовых трансформаторов, находящихся в цехе.

Телеизмерения (ТИ) тАУ должны обеспечивать возможность измерения основных параметров, отображающих работу системы и позволяющих правильно управлять ситуацией. Для телеизмерений в АСУ-Электро рекомендуют выбирать:

- напряжение на головных шинах;

- напряжение на шинах пункта приёма электроэнергии;

- ток на одном из концов линии подстанции;

- суммарную мощность, полученную от отдельных источников и т.д.

Телеизмерения тока и напряжения организуются по вызову, а мощности тАУ по циклическому типу в течение суток. Телеизмерения интегральных параметров (ТИИ) обеспечивают возможность составления энергетических балансов. Кроме того, они используются постоянно для ввода результатов измерений в вычислительную информационную сеть.

Телеизмерения текущих параметров (ТИТ) тАУ должны обеспечивать диспетчеру возможность измерения основных электрических параметров, необходимых для управления системой и восстановления её после аварии.

Телемеханизация (ТМ) должна обеспечивать:

- отображение на диспетчерском пульте состояний и основных элементов;

- передача на диспетчерский пульт предупреждающих и аварийных сигналов;

- управление основными элементами системы и т.п.

В качестве технических средств ТМ используются проводные многоканальные телемеханические устройства заводского изготовления. В качестве первичной измерительной аппаратуры в СЭС используются стандартные измерительные трансформаторы тока, имеющие на выходе ток 1 А или 5 А, и измерительные трансформаторы напряжения с напряжением измерительных обмоток 100 В, а также датчики для сбора различной технической информации.

В связи с постоянным удорожанием потреблённой электроэнергии и необходимости модернизации производственных мощностей (и их систем автоматизации) у промышленных предприятий возникла необходимость в построении интегрированных решений, в разработке автоматизированных систем контроля и управления электропотребления (АСКУЭ), построенных с применением персональных ЭВМ.

1.2 Структура АСКУЭ, построенная с применением ПЭВМ

В числе главных проблем, возникающих при создании АСКУЭ предприятия - оптимальное разделение функций между универсальными и специализированными средствами. Это в конечном итоге определяет конкретный выбор технических средств, суммарные затраты на создание АСКУЭ, её эксплуатацию и достигаемую эффективность.

Одна крайность при решении указанной проблемы заключается в перенесении почти всех функций АСКУЭ на ЭВМ. Полная централизация сбора и обработки измерительных данных на ЭВМ - приводит к уменьшению затрат на специализированное оборудование, но одновременно и к увеличению затрат на кабели связи, снижению надёжности и живучести системы в целом, а также делает проблематичной её метрологическую аттестацию. Другая крайность - построение АСКУЭ исключительно на базе специализированных средств. В данном случае достигается экономия кабельной продукции, успешно решаются вопросы метрологической аттестации, обеспечивается децентрализованный доступ к информации, но снижается эффективность АСКУЭ в целом за счет ограничения функций систем в плане полноты накопления данных, их обработки, отображения, документирования и анализа информации.

Оптимальный подход при создании АСКУЭ предприятия состоит в согласованном выборе специализированных и универсальных средств с Учётом их функций. При этом типовая структура централизованной АСКУЭ предприятия включает, как специализированные системы, так и ПЭВМ (Рис. 1.2.). Устройства сбора и передачи данных (УСПД) выполнены в виде микропроцессорных средств и предназначены для экономии кабельной продукции, а также для контроля каналов связи. Структура АСКУЭ конкретных предприятий отличаются количеством и типом систем, средствами связи, но для всех АСКУЭ характерны взаимозависимость функций ПЭВМ и систем.

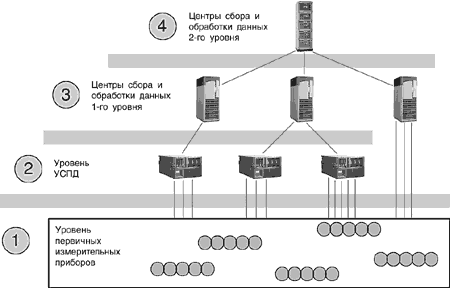

Рис. 1.2. Типовая структура централизованной АСКУЭ

Современные специализированные информационно-измерительные системы автоматизированного электроснабжения характеризуются определенным числом измерительных каналов и групп учёта, а также списком штатных энергетических (мощность, расход) и сервисных (неработающие каналы, сбои питания и т.п.) параметров. В группу алгебраически суммируются данные определенных измерительных каналов одного вида учёта (точки учёта) в соответствии со схемой АСУ-Энерго конкретного предприятия. По соответствующей группе и (или) каналу система за определённые интервалы времени накапливает информацию о фактических расходах энергии или энергоносителей (электроэнергии, холодной и горячей воды, пара, газа, воздуха и др.).

Перечень интервалов накопления информации о расходах определяется:

1. Требованиями коммерческого учёта в соответствии с действующими и перспективными тарифами;

2. Требованиями технического учёта, то есть задачами оперативного прогнозирования и управления нагрузкой;

3. Требованиями контроля за показателями электроэнергии и т.п.

Поэтому диапазон интервалов содержит, как правило, интервал краткосрочного накопления (1 - 3 мин), интервалы среднесрочного (30 мин, зоны и смены суток, сутки) и долгосрочного (неделя, декада, месяц, квартал, год) накоплений. Данные о расходах электроэнергии и энергоресурсов в указанных интервалах используются помимо своего прямого назначения и для расчётов мощностей или удельных расходов, а также могут быть использованы в контуре экономического энергопотребления (в задачах АСКУЭ).

Основную информацию о процессах электропотребления предприятия получают на основе изучения комплекса графиков и диаграмм, отражающих в интегральном виде характер и динамику процессов на различных объектах (или их группах) системы электроснабжения предприятия. Указанные графики и диаграммы желательно иметь если не по каждой группе или каналу учёта, то по большинству точек учёта, причём в режиме сопоставления их друг с другом (например, суточный график нагрузки нескольких цехов на фоне графика нагрузки предприятия в целом и т.п.) и с возможностью выбора за любой среднесрочный или долгосрочный интервал текущего года.

Основным видом энергетических параметров для АСКУЭ являются не графики нагрузок, а текущие итоговые суммы расходов и мощностей. Поэтому сбор информации для вышеперечисленных графиков и её накопление (архивирование) являются задачами программного комплекса АСКУЭ верхнего уровня.

Периодичность процесса сбора данных в ПЭВМ с систем нижнего уровня определяется, с одной стороны, срочностью решаемой задачи верхнего уровня, а с другой - списком параметров систем. Для согласования времени принятия решения на разных уровнях управления применяются промежуточные системы человеко-машинного интерфейса (SCADA-системы).

Рассмотрим основную структуру диспетчерского управления и автоматизации системы электроснабжения.

1.3 Интегрированные системы управления и автоматизация СЭС

В современных условиях в электроэнергетике России (как и в других странах) происходит постепенное слияние различных систем автоматизации: АСКУЭ, АСДУ и АСУ ТП, и создание на их базе интегрированных автоматизированных систем управления (ИАСУ).

Интегрированные АСУ тАУ это логическое продолжение вертикальной интеграции АС на разных этапах производства (потребления) электроэнергии. Основная цель создания таких систем тАУ дальнейшеё повышение эффективности технических и программных средств автоматизации и диспетчеризации СЭС для улучшения технико-экономических показателей и повышения качества и надёжности электроснабжения ПП.

Реформирование электроэнергетики России требует создания полномасштабных иерархических систем управления: автоматических систем измерения показателей электроэнергии (АСИЭ); автоматизированных систем учёта потребления и сбыта электроэнергии (АСУПСЭ), АС диспетчерского управления (АСДУ), АС контроля и управления электропотреблением (АСКУЭ).

Основная особенность экономического метода управления тАУ рассмотрение электропотребления как главного звена, управляющего рынком электроэнергии. Этот рынок, в свою очередь, представляет совокупность собственно технологического процесса (производства, передачи, распределения и потребления электроэнергии), учётно-финансового процесса электропотребления, а также политических процессов в государстве и обществе. Эти факторы должны являться основой для создания и развития рынка электроэнергии в России. Причём функционирование такого рынка не возможно без создания интегрированной системы управления электропотреблением на базе систем АСИЭ, АСУПСЭ, АСДУ и АСКУЭ. При этом возникает необходимость чётко разграничить функции указанных систем в рамках единой системы управления энергопотреблением.

Интегрированная система управления электропотреблением в условиях рынка должна охватывать все уровни и стадии управления от производства до реализации - от физических потоков электрической энергии до финансовых и экономических показателей электропотребления (табл.1.1).

Управление на каждом уровне должно осуществляться соответствующими системами, что обусловлено спецификой выполняемых ими функций (в зависимости от стадии управления) и находит подтверждение в теории и практике создания больших информационно-управляющих систем.

В рамках интегрированной системы АСКУЭ должны быть задействованы различные по функциональному назначению технологические системы, образующие иерархию экономического управления электропотреблением.

Такая единая система АСКУЭ поможет реализовать управление электропотреблением экономическим методом:

- долгосрочное и краткосрочное планирование режимов (кривой) потребления тАФ на основе экономических параметров электропотребления потребителей и поставщиков (от АСУПСЭ) и действующей системы тарифов на электроэнергию (отражающей внешнеё, косвенное, воздействие на управление потреблением);

- контроль режимов электропотребления тАФ по параметрам потребления, используемым для расчётов с потребителями (от АСИЭ);

- принятие управленческих решений по регулированию потребления и доведение их до системы управления производством и распределением энергии.

Таблица 1.1. Структура (иерархия) управления электропотреблением

Уровни управленияСтадии управления
1. Внешний (старший) уровень управления.1. Директивное и косвенное управление.
2. Уровень экономики.2. Управление (планирование и контроль) экономическим методом.
3. Уровень потребления.3. Учёт (накопление) экономических параметров для расчёта с потребителями.
4. Уровень присоединения.4. Измерение (контроль) параметров для расчёта с потребителями.
5. Уровень процесса.5. Измерение (контроль) технических параметров.

Система АСДУ осуществляет управление на технологическом уровне (уровне процесса и уровне присоединения). Её основными функциями являются:

- управление и регулирование потреблением на основе исполнения команд системы экономического управления (АСКУЭ) либо посредством исполнения директив внешнего уровня;

- обеспечение надёжного электроснабжения посредством автоматического измерения (контроля) технических параметров электроэнергии (/, U. W, Р) и автоматической коммутации цепей и генерирующих мощностей либо посредством исполнения старшего директивного уровня управления.

Система АСУПСЭ выполняет функции:

- учёт и накопление экономических параметров потребления - потреблённой энергии и мощности; соответствующих им стоимости и фактической оплаты;

- взаиморасчёты через выставление платежей непосредственно с поставщиками и потребителями, а также с финансовыми учреждениями для контроля оплаты;

- подготовку исходной информации об экономических параметрах электропотребления со стороны потребителей и поставщиков для принятия решений.

Система АСИЭ осуществляет измерение и контроль параметров электропотребления для расчётов с потребителями (потреблённой энергии и мощности).

Распределение подобным образом функций (рис.1.3) между системами АСИЭ, АСУПСЭ, АСКУЭ и АСДУ позволяет создать контур управления, замкнутый на верхнем уровне экономического управления потребления и производства электроэнергии. Благодаря этому можно обеспечить оптимальное управление электропотреблением, в наибольшей степени учитывающеё (балансирующеё) интересы производителей и потребителей в условиях формирующегося рынка электроэнергии.

АСИЭ выполняет измерение параметров энергопотребления в точках присоединения потребителей и поставщиков. АСУПСЭ осуществляет преобразование и группировку параметров потребления электроэнергии в экономические параметры конкретных потребителей и поставщиков, выставление счетов и контроль оплаты, их Учёт (накопление) и анализ.

АСДУ является исполнительным органом, осуществляющим непосредственное управление (по командам системы управления экономического уровня) коммутацией цепей и генерацией мощностей, т.е. на уровнях процесса и присоединений.

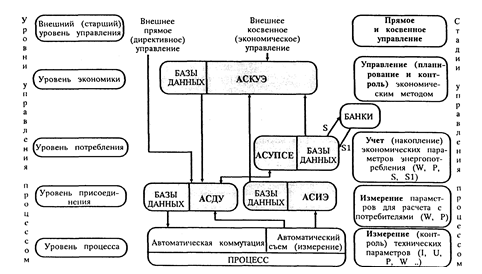

Рис. 1.3 Структурная схема функционального взаимодействия АСИЭ, АСУПСЭ, АСДУ и АСКУЭ при управлении процессом энергопотребления

АСКУЭ должна выполнять одновременно две функции:

- оперативный контроль и управление по выдерживанию заданного режима (кривой) потребления;

- формирование нового оптимального режима потребления на основе фактических экономических параметров потребления и тарифов на электроэнергию, а при необходимости тАФ управление переходом на новый режим потребления.

Следует отметить, что рекомендуемые "ЕЭС России" автоматизированные системы контроля и учёта электроэнергии (или контроля, учёта и управления энергопотреблением) можно структурировать как совокупность систем АСИЭ, АСУПСЭ и АСДУ. Тогда их внедрение можно и нужно рассматривать как этап внедрения интегрированной системы экономического управления энергопотреблением (АСУ-Энерго).

Интегрированные организационно-технологические АСУ энергосистемами создаются на базе функционирующих АСУ как естественное их развитие и характеризуются рядом особенностей, в частности наличием: многомашинного оперативного информационного управляющего комплекса (ОИУК); системой сбора оперативно-диспетчерской и организационно-экономической информации; разветвлённой сетью периферийных пунктов сбора и обработки информации; АСУ различного назначения, автоматизированных систем диспетчерского (АСДУ) и организационно-экономического управления (АСОУ), АСУ технологическими процессами, АСУ энергетическими компаниями и предприятиями.

К объективным трудностям создания такой единой системы АСКУЭ можно отнести продолжающийся процесс реформирования электроэнергетики, только формирующийся рынок электроэнергии, недостаточность правовой базы и отсутствие достаточных инвестиций в отрасль.


2. Задачи автоматизированной системы диспетчерского управления энергосистемой

Задачи оперативного контроля и управления решаются в ходе процесса на различных временных интервалах, осуществляют сбор данных из каналов связи с объектами, обеспечивают создание и ведение баз данных реального времени и являются поставщиком информации для технологических задач и задач автоматического управления. Технологические задачи решаются на основе обработки и анализа данных реального времени и данных из ИБД. В комплексе АСДУ в режиме onтАУline на единой информационной базе должны быть реализованы функции ОИК (SCADA) и режимнотАУтехнологических задач оперативного управления, полностью адаптированные к особенностям и условиям России. Задачи автоматического управления решаются на основе обработки и анализа данных реального времени.

В качестве источника информации для АСДУ могут использоваться: ручной ввод параметров; устройства телемеханики и РЗА; комплексы АСУТП электростанций и подстанций; системы учёта электрической энергии; интегрированная база данных энергопредприятий

2.1 Задачи оперативного контроля и управления(1 группа)

Задачи оперативного управления решаются на базе программнотАУтехнических средств оперативнотАУинформационного управляющего комплекса (ОИУК) в рамках двух подсистем: иформационнотАУуправляющей (ИУП) и информационнотАУвычислительной (ИВП). Основным назначением ИУП является сбор, первичная обработка и отображение информации о текущем режиме, а также контроль допустимости режима и состояния элементов энергооборудования. В задачи ИВП входят болеё сложные вычислительные функции, обеспечивающие помощь оперативному персоналу с расчётом допустимости нормальных и послеаварийных режимов, ремонтных заявок, коммутационных переключений, оценку состояния работы электрических, тепловых сетей и электростанций, определение расстояния до места повреждения, оперативный прогноз нагрузок и контроль за потреблением энергии и мощности, расчёт и оптимизацию электрических и тепловых режимов в реальном времени, диагностику основного оборудования. В части обработки телеинформации должны решаться задачи:

тАУ приёма телеизмерений и телесигналов по каналам связи, контроль достоверности, восстановление недостоверных данных, расчёт интегралов, осреднение, контроль пределов;

тАУ архивирования;

тАУ контроля состояния системы сбора информации и формирование статистических данных о работе отдельных элементов системы сбора;

тАУ управления диспетчерским щитом;

тАУ ретрансляции телеинформации на другие уровни управления.

В части диспетчерской ведомости должны решаться задачи:

тАУ переноса телеизмеряемых данных в архивы и ведомости;

тАУ переноса интегральных и осредняемых значений телеизмерений в архивы и ведомости;

тАУ приёма и передачи данных по каналам межуровневого обмена;

тАУ уточняющего расчёта данных диспетчерской ведомости;

тАУ формирования отчётных документов требуемой структуры.

2.2 Технологические задачи (2 группа)

Технологические задачи решаются в рамках подсистем:

тАУ технологических задач диспетчерского управления;

тАУ планирования режимов.

В подсистему технологических задач диспетчерского управления входят задачи автоматизации функций диспетчерского персонала:

тАУ формирование и ведение оперативной расчётной схемы электрической и тепловой сети;

тАУ ведение оперативного журнала диспетчера;

тАУ ведение оперативной документации;

тАУ автоматизированное рассмотрение диспетчерских заявок;

В подсистему планирования режимов входят задачи:

тАУ прогноз нагрузок на характерные периоды;

тАУ оценка режимных последствий ввода в работу новых объектов и подключёния их к электрическим и тепловым сетям;

тАУ разработка и корректировка нормальных и ремонтных режимов работы оборудования;

тАУ расчёт потерь энергии в электрических сетях и на электростанциях,

тАУ анализ и прогноз надёжности, качества электроснабжения;

тАУ расчёт удельных расходов топлива и себестоимости выработки энергии на электростанциях.

РежимнотАУтехнологические задачи оперативного управления включают:

тАУ отслеживание состояния топологии электрической сети энергосистемы по данным ТИ и ТС;

тАУ контроль правильности работы телеизмерительной системы на основе сравнения фактических и оценённых значений телеизмеряемых режимных параметров;

тАУ оценку надёжности текущих режимов и выдача рекомендаций по её повышению;

тАУ оптимизацию текущих электрических режимов энергосистемы и выдача рекомендаций по снижению потерь активной мощности;

тАУ внутрисуточную коррекцию режимов энергосистемы по активной мощности;

тАУ возможность проведения проверочных расчётов режимов на основе реальных данных с целью оценки допустимости тех или иных решений, принимаемых диспетчером;

тАУ возможность проведения обучения диспетчерского персонала на основе данных реального времени.

В область режимнотАУтехнологических задач краткосрочного планирования входят:

тАУ краткосрочный прогноз суммарной нагрузки энергосистемы и её 'районов на основе фактических нагрузок, хранящихся в диспетчерской ведомости:

тАУ расчёт краткосрочного баланса мощности энергосистемы;

тАУ оптимальное распределение нагрузки между электростанциями энергосистемы;

тАУ формирование расчётной схемы и нагрузок узлов для краткосрочного планирования электрических режимов энергосистемы;

тАУ расчёт и оптимизация краткосрочных электрических режимов энергосистемы исходя из минимума потерь и соблюдения заданных ограничений;

тАУ оценка режимной надёжности сформированных краткосрочных режимов энергосистемы;

тАУ определение плановых краткосрочных значений техникотАУэкономических показателей работы энергосистемы;

тАУ обработка и достоверизация контрольных замеров;

тАУ определение статических характеристик нагрузок;

тАУ прогноз нагрузок в узлах электрических сетей на характерные периоды;

тАУ расчёт плавких вставок предохранителей, устанавливаемых на трансформаторах;

тАУ оценка режимных последствий ввода в работу новых объектов и подключёния их к электрическим сетям;

тАУ разработка и корректировка нормальной и ремонтной схем сетей;

тАУ разработка типовых ремонтных схем;

тАУ расчёт, анализ и прогноз надёжности схем электроснабжения;

тАУ расчёт, анализ и прогноз качества электроэнергии в электрических сетях;

тАУ расчёт, анализ, нормирование и прогноз потерь электроэнергии в электрических сетях.

2.3 Задачи автоматического управления (3 группа)

К таким задачам относятся:

тАУ автоматическое управление энергоагрегатами (котел, турбина, генератор и т.д.);

тАУ автоматическое управление средствами регулирования напряжения и реактивной мощности;

тАУ автоматическое управление средствами первичной коммутации для локализации аварий и восстановления электроснабжения (автоматическое повторное включение (АПВ), автоматическая частотная разгрузка (АЧР), автоматический ввод резерва (АВР), автоматическое секционирование электрических сетей и т.п.);

тАУ автоматическое управление средствами первичной коммутации для оптимизации установившихся режимов электрических сетей;

тАУ релейная защита электрических сетей.

Особенностью этой группы задач является решение их соответствующими устройствами (как локальными, так и АСУ ТП) автоматически, без участия человека.

2.4 Задачи АСКУЭ (4 группа)

Подсистема АСДУ должна быть развёрнута на всех уровнях:

тАУ уровень энергосбыта;

тАУ уровень предприятий электрических сетей (ПЭС) тАУ отделение энергосбыта;

тАУ уровень районов электрических сетей (РЭС) тАУ участок энергосбыта;

тАУ уровень энергообъектов (ТЭЦ и подстанции).

Функции и задачи АСКУЭ заключаются в формировании и передаче данных о выработанной и потреблённой электроэнергии, а также потреблении топлива для оперативного диспетчерского управления (ОДУ) энергосистемой и для решения сбытовых задач.

АСКУЭ создаётся для автоматизации расчётного и технического учёта производства и расхода электроэнергии на базе достоверной, метрологически обеспеченной информации, контроля балансов мощности и энергии, контроля и управления режимами электропотребления, а также управления нагрузкой потребителей. Автоматизацией учёта электропотребления решается проблема коммерческих расчётов за электроэнергию и мощность по дифференцированным и многоставочным тарифам, а также проблема получения точных и достоверных балансов электроэнергии по энергообъектам в едином временном срезе.

В основу создаваемых систем АСКУЭ положены следующие базовые принципы:

тАУ исходной информацией для системы служат данные, получаемые от счётчиков расхода электроэнергии (уровень подстанций и станций);

тАУ система создаётся как расчётная, использующая для расчётного и технического учёта одни и те же комплексы технических средств;

тАУ сбор, первичная обработка, хранение и выдача в систему информации об электроэнергии и мощности на объектах осуществляется с помощью специализированных информационнотАУизмерительных систем или устройств сбора и передачи данных (УСПД);

тАУ информация об электроэнергии и мощности, образующаяся на энергообъектах и циркулирующая в АСКУЭ привязана к астрономическому времени или синхронизирована в пределах энергообъекта;

тАУ система сбора и передачи информации АСКУЭ по возможности использует установленные системы связи.


3. Автоматизированная система диспетчерского управления СЭС

3.1 Цели создания АСДУ

Автоматизированная система диспетчерского и технологического управления (АСДУ) представляет собой многоуровневый программнотАУтехнический комплекс, включающий средства сбора информации, каналы связи, ПЭВМ и программы обработки. АСДУ позволяет:

тАУ обеспечить диспетчерский и режимный персонал, энергоснаб, энергонадзор, руководство энергосистемы и предприятий сетей оперативной информацией о текущих прогнозных и ретроспективных режимах;

тАУ организовать эффективный контроль за ведением текущего режима энергосистемы;

тАУ повысить обоснованность принимаемых диспетчером решений;

тАУ повысить качество и надёжность электроснабжения потребителей;

тАУ осуществлять оперативный и ежесуточный контроль баланса мощности и электроэнергии и улучшить планирование внутрисуточных и текущих режимов;

тАУ получить максимальную прибыль за счет оптимального ведения режимов, экономии топлива и электроэнергии;

тАУ внедрить в кратчайший срок в промышленную эксплуатацию самые современные средства вычислительной техники, а также прикладное программное обеспечение.

3.2 Принципы построения АСДУ

АСДУ разрабатывается на основе следующих принципов:

тАУ функциональная полнота тАУ система должна обеспечивать выполнение всех функций, необходимых для автоматизации объектов управления;

тАУ гибкость структуры тАУ возможность достаточно быстрой настройки при изменяющихся условиях эксплуатации объекта управления;

тАУ открытость тАУ должна обеспечивать возможность присоединения к системе новых функций;

тАУ живучесть тАУ способность сохранять работоспособность системы при отказе её отдельных элементов;

тАУ унификация тАУ максимальное использование стандартного системотехнического программного обеспечения и совместимость системы с международными стандартами с целью его дальнейшего развития и включения в межуровневую региональную вычислительную сеть;

тАУ распределённость обработки информации в неоднородной вычислительной сети;

тАУ отработка типовых решений на "пилотных" проектах с последующим их применением на других объектах;

тАУ преемственность по отношению к эксплуатируемым в настоящеё время системам АСДУ энергосистемой, предусматривающая возможность совместной эксплуатации существую

Вместе с этим смотрят:


GPS-навигация


GPS-прийомник авиационный


IP-телефония и видеосвязь


IP-телефония. Особенности цифровой офисной связи


Unix-подобные системы
