Основные понятия и классификация приборов для измерения напряженности электромагнитного поля и помех

Электромагнитная совместимость тАУ это способность радиоэлектронных средств (РЭС) одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных помех и не создавать недопустимых радиопомех другим РЭС.

Помеха тАУ любое нежелательное воздействие, которое ухудшает показатели качества полезного сигнала, устройства или системы.

Помехи заранее неизвестны, поэтому не могут быть полностью устранены.

В зависимости от источника возникновения помехи подразделяются на собственные, взаимные и внешние.

Собственные помехи возникают от источников, находящихся в данном устройстве, системе или канале связи (флюктуационные и контактные шумы, пульсации источников питания и т.д.).

Взаимные помехи, создаваемые влиянием каналов связи друг на друга, возникают вследствие недостаточного переходного затухания фильтров, разделяющих каналы, различных повреждений аппаратуры и т.д.

Внешние помехи возникают от внешних источников электромагнитных полей.

Они подразделяются на естественные и искусственные:

К естественным помехам относят земные (разряды в осадках, радиоизлучения нагретых предметов) и внеземные (солнечные, космические, радиоизлучение звезд);

Искусственные помехи подразделяются на станционные (радиовещание, телевидение, связь, локация) и индустриальные (энергетическое и промышленное оборудование и аппаратура широкого применения).

Приборы для измерения напряженности поля и помех образуют подгруппу П и делятся на:

П2 тАУ индикаторы поля;

П3 тАУ измерители напряженности поля;

П4 тАУ измерители радиопомех;

П5 тАУ приемники измерительные;

П6 тАУ антенны измерительные.

Измерение напряженности электромагнитного поля

Напряженность поля необходимо измерять для определения диаграмм направленности антенн, дальности действия радиостанций и ретрансляторов, наличия паразитных излучений, качества экранирования устройств и других характеристик, определяющих качество радиосвязи, телевидения, радиовещания и телефонной связи.

Напряженность электромагнитного поля (ЭМП) характеризуется векторами:

- - плотность потока энергии (вектор Умова-Пойнтинга) (Вт/м2);

- - напряженность электрического поля (В/м);

- - напряженность магнитного поля (А/м).

Эти векторы перпендикулярны друг другу и связаны между собой соотношениями:

, (1)

Для воздушного пространства волновое сопротивление среды (W) равно

.

Тогда

П = Е2/120π = Н2В·120π. (2)

Из формулы (1.19) видно, что для определения интенсивности поля можно измерять любой из трех векторов.

Еще одной характеристикой поля является плотность потока мощности, проходящей через поверхность площадью S, которая равна:

Р = ПВ·S. (3)

Напряженность Е можно вычислить по результатам измерения мощности из выражения

Е=, (4),

где Sэфф тАУ эффективная площадь антенны.

Для измерения интенсивности ЭМП используют два метода:

1) метод эталонной антенны;

2) метод сравнения.

При измерении векторов Е и Н большое значение имеет ориентация их в пространстве, характеризующая плоскость поляризации ЭМП, которая может быть линейной, круговой и эллиптической.

По отношению к земной поверхности существует две линейные поляризации:

1) вертикальная;

2) горизонтальная.

Метод эталонной антенны

Если измерительную антенну поместить в ЭМП в плоскости, параллельной поляризации волны, то в ней будет индуцироваться ЭДС:

, (5)

где - действующая высота антенны.

Она всегда известна, так как при измерениях используются измерительные антенны вида П6 с известными параметрами. Значение ЭДС изменяется вольтметром.

Этот метод применяется для измерения напряженности сильных полей вблизи источников излучения и на практике реализуется с помощью простых измерительных устройств индикаторов поля вида П2.

Метод сравнения. Измерительные приемники и измерители напряженности поля

Метод сравнения применяется для измерения слабых полей и реализуется на практике с помощью измерительных приемников вида П5 и измерителей напряженности поля и плотности потока мощности вида П3.

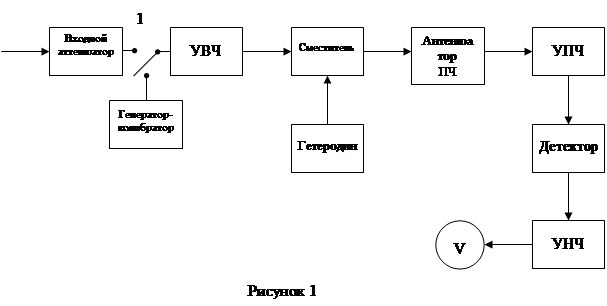

Измерительный приемник представляет собой высокочувствительный гетеродинный радиоприемник с электронным вольтметром на выходе. Если же он укомплектован измерительными антеннами, то называется измерителем напряженности поля. Структурная схема такого измерителя представлена на рисунке 1.

Процесс измерения напряженности поля содержит три этапа:

1) предварительная настройка;

2) калибровка;

3) измерение.

При предварительной настройке ко входу измерителя подключают одну из измерительных антенн (в зависимости от частоты источника поля) и настраивают его на частоту источника, напряженность которого измеряется. Настройку осуществляют изменением частоты гетеродина по максимальному показанию вольтметра при произвольных положениях аттенюаторов (входного и ПЧ).



При калибровке ко входу УВЧ подают известное напряжение от генератора-калибратора и, регулируя усиление УВЧ, устанавливают стрелку вольтметра на определенное значение. Предварительно на аттенюаторе ПЧ устанавливают заданное значение ослабления . В результате усиление всего измерителя приводится к заданному и известному значению К.

При измерениях переключатель переводят в положение Вл1В» и, регулируя ослабление и , устанавливают стрелку вольтметра в любое удобное для отсчета положение. Шкала вольтметра проградуирована в значениях входного напряжения УВЧ и его показания определяются выражением

из которого можно определить значение E:

. (6)

Пределы изменения напряженности поля такими приборами составляют от долей мкВ/м до сотен мВ/м, а плотности потока мощности тАУ от сотых долей мкВт/см2 до десятков мВт/см2.

Погрешность измерения определяется погрешностью используемой измерительной антенны, неточностью ее ориентирования, рассогласованиями, погрешностью аттенюатора и вольтметра. Суммарная погрешность достигает значения В±30 %.

Измерение помех в каналах связи

Наибольшее влияние на качество связи оказывают внешние помехи. Для техники связи характерно, что в телефонных и вещательных каналах измеряют не общее напряжение помех, а псофометрическое напряжение. При измерении такого напряжения учитываются избирательные свойства слуха человека.

Измерение псофометрического напряжения помех

Псофометрическое напряжение тАУ напряжение помех, которое существует на сопротивлении нагрузки 600 Ом, согласованном с выходным сопротивлением питающей его цепи и измеренное с учетом неодинакового воздействия напряжения различных частот Uf на качество телефонной или вещательной передачи.

Неодинаковость воздействия учитывается с помощью весовых коэффициентов Аf напряжения Uψ относительно весового коэффициента для частоты сравнения Аfсравн. В соответствии с этим псофометрическое напряжение помех будет определяться

. (7)

Весовые коэффициенты устанавливаются в результате многолетних наблюдений и рекомендуются на определенный период для всех стран мира. Эти коэффициенты определяются по псофометрическим характеристикам для соответствующего канала. Для телефонного канала выбрана частота сравнения 800 Гц, а для вещательного канала тАУ 1кГц.

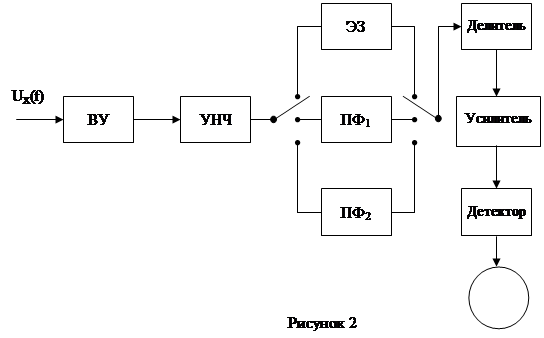

Псофометрическое напряжение помех измеряется с помощью измерительного прибора, называемого псофометром. Его структурная схема представлена на рисунке 2.

Псофометр представляет собой электронный вольтметр с избирательностью, определяемой псофометрическими характеристиками. Для этого служат полосовые фильтры: ПФ1 с телефонной и ПФ2 с вещательной псофометрическими характеристиками.

Для измерения полного напряжения помех служит эквивалентное звено (ЭЗ), затухание которого равно затуханию псофометрических фильтров на частотах сравнения.

Погрешность измерения тАУ единицы процента.

Для всех каналов и систем связи установлены допустимые нормы псофометрического напряжения помех, соответствие которым и проверяется в результате их измерений.



Измерение внешних радиопомех

Измерение естественных радиопомех

Всю шкалу используемых частот можно условно разбить на три области:

1) от 1 Гц до 3 МГц, где преобладают атмосферные помехи от грозовых разрядов.

2) от 3 МГц до 1 ГГц, где преобладают космические шумы.

3) больше 10 ГГц, где преобладают атмосферные помехи от тепловых шумов.

При измерении естественных радиопомех надо учитывать также пассивные помехи, которые проявляются в виде отражений от земной и водной поверхности, облаков и т.д.

Измерение станционных помех

Основной источник станционных помех - побочные излучения передающих устройств, которые возникают в результате нелинейных искажений в радиопередающих устройствах.

Абсолютное значение мощности побочных излучений определяется путем измерения напряженности поля или плотности потока мощности, создаваемым этим побочным излучением в дальней от передатчика зоне, или путем измерения напряжения или мощности побочных излучений в фидерной линии. Соответственно измерения называются измерениями по полю или измерениями по тракту.

Результаты этих измерений позволяют рассчитать мощности побочных излучений.

В соответствующих нормативных документах установлены допустимые уровни радиопомех, приведены методики выполнения измерений и рекомендуемая измерительная аппаратура.


Измерение индустриальных радиопомех

Индустриальные помехи подразделяются на длительные (не менее 1 с) и непродолжительные (менее 1 с).

Возникающие в помехообразующих элементах, и они могут распространяться как в открытом пространстве, так и по проводам.

Методики выполнения измерений зависят от источника помех и приведены в соответствующих нормативных документах.

Измерители радиопомех

Структурные схемы измерителей радиопомех аналогичны рассмотренным выше схемам измерительных приемников и измерителей напряженности поля, но они имеют свои особенности, обусловленные характером помех.

Так как помехи имеют в основном случайный и импульсный характер, то, чтобы оценить их мешающее воздействие, они должны усредняться.

Усреднение выполняется с помощью квазипикового детектора.

Кроме квазипикового детектора в таких измерителях используются детекторы среднего, действующего и пикового значений.

Это позволяет получить дополнительные сведения о характере помех.


ЛИТЕРАТУРА

1Метрология и электроизмерения в телекоммуникационных системах: Учебник для вузов /А.С. Сигов, Ю.Д. Белик. и др./ Под ред. В.И. Нефедова. тАУ 2-е изд., перераб. и доп. тАУ М.: Высш. шк., 2005.

2Бакланов И.Г. Технологии измерений в современных телекоммуникациях. тАУ М.: ЭКО-ТРЕНДЗ, 2007.

3Метрология, стандартизация и измерения в технике связи: Учеб. пособие для вузов /Под ред. Б.П. Хромого. тАУ М.: Радио и связь, 2006.
