Автоматика, телемеханика и связь

СОДЕРЖАНИЕ

Задача №1

Вопрос №1

Задача №2

Вопрос №2

Задача №3

Вопрос №3

Задача №4

Вопрос №4

Литература


ЗАДАЧА № 1

Исходные данные:

Участки цепиВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа Материал провода и диаметр, мм

АЛ1 тАУ ЦТС1ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа медь 0,5

ЦТС1 тАУ МТС1ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа медь 0,9

МТС1 тАУ МТС2ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа сталь 5

МТС2 тАУ ЦТС1ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа медь 1,2

ЦТС2 тАУ АЛ2ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа медь 0,6

Для воздушной линии с расстоянием между проводами 20 см сталь с d=5 мм, километрическое затухание, Дб/км = 0,128

Для кабельной линии из меди, при диаметре провод 0,5 мм километрическое затухание, Дб/км = 1,39

При d = 0,9 тАУ 0,6 Дб/км; при d = 0,6 тАУ 1,09 Дб/км; при d = 1,2 тАУ 0,4 Дб/км

Задание: Двухпроводная цепь при международном разговоре абонентов состоит из участков:

а) линий абонентов АЛ1 и АЛ2;

б) соединительных линий между центральными телефонными станциями (ЦТС1 и ЦТС2) и междугородными телефонными станциями (МТС1 и МТС2);

в) междугородной линий;

Необходимо:

1) Определить из допустимых норм затухания, максимальную длину каждого участка при непосредственном телефонировании.

2) На основании расчетов пояснить, от каких факторов зависит затухание цепи.

1) Расстояние кабельной линии рассчитываем по формуле:


Ва, (1)

где, d тАУ норма затухания допустимая для участка;

λ тАУ киллометрическое затухание.

Тогда максимальная длина каждого угла

ℓ АЛ1 тАУ ЦТС1 Вакм

ℓ ЦТС1 тАУ МТС1 Вакм

ℓ МТС1 тАУ МТС1 Вакм

ℓ МТС2 тАУ ЦТС1 Вакм

ℓ ЦТС2 тАУ АЛ2 Вакм

2) затухание цепи зависит:

- от материала, из которого изготовлен провод;

- от длины провода;

- от сечения провода (диаметра).

ВОПРОС № 1.

Кабельные линии связи. Устройство кабеля различных типов (марок). Способы прокладки кабеля.

Кабельные линии более надежно защищены от влияния атмосферных и других помех, реже подвергаются повреждениям и требуют минимальных затрат на эксплуатационное содержание и ремонт. Кабельные линии связи, применяемые на железнодорожном транспорте, (подразделяют на магистральные, предназначенные для телефонной и телеграфной связи между различными пунктами одной или разных дорог, и местные, служащие для телефонной или телеграфной связи в пределах одной железнодорожной станции или узла. В зависимости от способа прокладки кабельные линии могут быть подземными, воздушными и подводными.;

При устройстве подземных кабельных линий кабель укладывается в траншеи глубиной 0,9тАФ1,2 м или же прокладывается кабельной канализацией, блоки которой изготавливаются из бетона или асбоцемента и имеют внутри несколько каналов.

Магистральные кабельные линии вместе с воздушными линиями образуют единую систему проводной телефонно-телеграфной связи МПС.

Кабель состоит из нескольких проводников (жил), изготовленных из меди или алюминия, изолированных друг от друга и от земли и покрытых общей защитной оболочкой тАФ свинцовой, пластиковой или алюминиевой. Медные жилы могут иметь диаметры 0,4тАФ0,7 мм в кабелях местных сетей и 0,8; 1,0; 1,05; 1,1; 1,2; 1,3; 1,4 мм в кабелях магистральных. Для алюминиевых жил приняты диаметры 1,15; 1,55; 1,8 мм. По расположению жил, кабели связи разделяются на симметричные и несимметричные (коаксиальные).

Коаксиальный кабель состоит из медной трубки являющейся внешним проводом, и внутреннего медного провода изолированного от трубки при помощи дисков. В коаксиальных кабелях вместо дисков часто применяют сплошное заполнение. У коаксиального кабеля отсутствует внешнее магнитное поле. Внешние поля не создают внутри кабеля токов. Поэтому линии коаксиального кабеля обладают высокой помехозащищенностью и позволяют передавать токи с частотами в несколько миллионов герц.

Симметричный кабель. Конструкция симметричного кабеля приведена на рис. Каждый кабельный проводник должен быть надежно изолирован от соседних жил и металлической оболочки кабеля. Для изолирования жил различных типов кабелей применяют кабельную бумагу (непропитанную и пропитанную), полихлорвинил, стирофлекс, полиэтилен, резину, пористую бумажную массу и т. п. Наибольшее распространение получили: для симметричных кабелей дальней связи тАУ кордельно-бумажная, кордельно-стирофлексная, баллонная, кордельно-трубчатая и сплошная полиэтиленовая.

В симметричных кабелях применяют несколько способов скрутки изолированных проводов: парная скрутка, звездная скрутка или четверками.

Кабели имеют три различные марки, определяемые родом защитных покровов: ТЗГ тАУв свинцовой оболочке, предназначенный для прокладки в телефонной канализации; ТЗБ тАУ в свинцовой оболочке, бронированный стальными лентами с защитным наружным слоем. Этот кабель предназначен для прокладки в грунте на уклонах не более 45º и при отсутствии растягивающих усилий; ТЗК тАУ в свинцовой оболочке, бронированный круглыми стальными оцинкованными проволоками с защитным наружным слоем. Он предназначен для прокладки через судоходные реки и водоемы, а также в грунт при уклонах более 40º и растягивающих усилиях.

Для монтажа телефонных станций применяют кабели марки ТСВ (телефонной, станционный с виниловой оболочкой). При строительстве обособленных внутристанционных кабелей сетей стрелочной связи, маневрового диспетчера и т.п. применяют однопарные кабели марки ПРППМ или ПРВПМ, жилы в этих кабелях медные диаметром 0,8 и 1,2 мм. Изоляция жил выполнена из полиэтилена. Обе изолированные жилы уложены параллельно и заключены в общий шлангтАФ полиэтиленовый у кабеля ПРППМ и полихлорвиниловый у кабеля ПРВПМ.

Магистральный кабель. На железных дорогах с электротягой на переменном токе применяют специальные магистральные кабели связи. К этим кабелям предъявляются главные требования: во-первых, они должны обеспечивать необходимое количество всех видов каналов автоматики, телемеханики и связи с учетом перспективных потребностей управления сложным железнодорожным хозяйством; во-вторых, должны создать надежную защиту кабельных цепей от электромагнитных влияний тяговой сети. Сердечник этого кабеля содержит 14 четверок с диаметром медных жил 1,2 мм с кордельно-бумажной изоляцией и пять сигнальных жил диаметром 0,9 мм с бумажной изоляцией. В поясную изоляцию кабеля введен слой металлизированной бумаги, Поверх алюминиевой оболочки, имеющей толщину стенки 1,8 мм, наложен слой битума, лента пропитанной кабельной бумаги и две полихлорвиниловые ленты, предназначенные для защиты алюминиевой оболочки от почвенной и электрической коррозии. Поверх полихлорвиниловых лент последовательно наложены: лента кабельной бумаги, слой битума, слой кабельной пряжи, еще слой битума, две броневые ленты из низкоуглеродистой стали и три слоя кабельной бумаги. Затем на кабель наложен сплошной полихлорвиниловый шланг, две ленты кабельной бумаги, слой битума и наружный покров из кабельной пряжи.

ЗАДАЧА № 2

Исходные данные:

Номер вызываемого абонента - 582.

Задание: Автоматическая телефонная станция декадно-шаговой системы построена по схеме ПИ тАУ I ГИ тАУ ЛИ.

Необходимо:

1. Пояснить назначение и работу каждого искателя во время установления соединения.

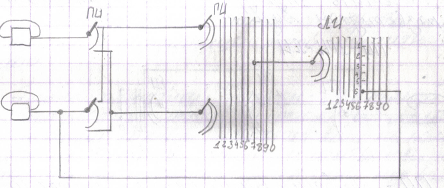

2. Начертить структурную схему, показав в развернутом виде поле каждого искателя.

ПИ тАУ предварительный искатель имеет 10 выходов (контактов) во всех ПИ1 тАУ

ПИ тАУ 100 и образуют выходы к десяти общих ЛИ.

ГИ тАУ групповой искатель тАУ получая импульсы первой цифры номера, выбирает свободный выход к требуемой сотне линий. Эти искатели так же являются приборами коллективного пользования.

ЛИ тАУ линейный искатель тАУ в контактное поле этих искателей включены линии вызываемых абонентов.

При вызове абонентом станции его ПИ свободным движением находит свободный ГИ, из схемы которого абонент получает сигнал тАУ ответ станции. Импульс первого знака номера транслируется абонентским реле А в электромагнит подъема ГИ. Щетки ГИ вынужденным движением останавливаются у требуемой декады. В промежуток времени между набором первой и второй цифр номера (в межсерийное время) происходит свободное вращательное движение щеток для выбора ЛИ. Импульсы второго и третьего знаков номера поступают в прибор ЛИ. ЛИ вынужденным подъемным вращательным движениями останавливает щетки у линии вызываемого абонента. Для увеличения емкости станции до 10000 номеров на станции монтируют еще одну ступень группового искания, которая выбирает тысячную группу абонентских линий.

телефонный линия кабельный аппарат


ВОПРОС № 2

Устройство телефонного аппарата системы ЦБ-АТС. Работа аппарата при приеме вызова, передаче и приеме речи.

В соответствии с системой электропитания существуют телефонные аппараты (и станции) систем местной МБ и центральной ЦБ батарей. В аппаратах системы МБ микрофоны питаются от местной батареи. При этом у каждого абонента устанавливается источник питания тАФ местная батарея напряжением 4тАФ6 в. Микрофоны аппаратов ЦБ получают питание от центральной батареи, находящейся на телефонной станции. Каждый телефонный аппарат имеет: разговорные приборы - микрофон, телефон, трансформатор; вызывные устройства тАФ звонок, индуктор (только в аппаратах системы МБ), номеронабиратель (в аппаратах, предназначенных для включения в АТС), рычажный переключатель, служащий для включения и выключения разговорных приборов. В телефонных аппаратах системы МБ для посылки вызова служит индуктор, представляющий собой генератор переменного тока небольшой мощности (около 1,8 вт). Для приема вызывного тока частотой 15тАФ20 гц служит поляризованный звонок, работающий от тока 1,8тАФ2,6 ма.

В современных телефонных аппаратах применяются противоместные схемы мостового и компенсационного типов. В компенсационной схеме аппарата системы ЦБ (рис. 1) исходящий разговорный ток, генерируемый микрофоном М, разветвляется в точке а и проходит по двум параллельным цепям: линейной тАФ I АТР, Л1, аппарат другого абонента, Л2, точка b; местной тАФ Rк, П АТр, С, точка в, М. Исходящий разговорный ток, проходя по обмоткам / и // автотрансформатора, создает переменный магнитный поток, пронизывающий витки компенсационной обмотки /// АТр. Обмотка /// АТр имеет направление витков, противоположное обмоткам / АТр и // АТр.

Э. д. с. в, возникающая в обмотке III АТр, равна по величине, но обратна по фазе падению напряжения U=iRк в компенсационном сопротивлении Rк. При этом условии в точках а и б разность потенциалов будет равна нулю, в телефоне тока не будет и исходящий разговор в нем не воспроизведется. При приеме речи входящий с линии разговорный ток будет проходить через / АТр, а затем разветвляется по трем направлениям: через микрофон М, телефон Т и обмотку /// АТр, через сопротивление Rк; далее два последних тока проходят через // АТр и С.

Разработан телефонный аппарат, так называемый ВлАвтонабор-24В» (рис. 2). На аппарате установлены 24 кнопки, каждая из которых управляет устройствами, в которых закодирован номер, имеющий до семи знаков. Коди-. руют номера тех абонентов, которых вызывают наиболее часто. Для вызова, не снимая трубку, нажимают кнопку нужного абонента. ВлАвтонаборВ» ждет ответа станции, получив который автоматически набирает закодированный нажатой кнопкой многоцифровой номер. После набора номера слышен звуковой контроль посылки вызова, а затем голос отвечающего абонента или сигнал занятости. Вызов остальных абонентов осуществляется обычным номеронабирателем без предварительного снятия трубки, используемой только при переговорах. Набор междугородного номера производится последовательным нажатием нескольких кнопок.

Рисунок № 2.


ЗАДАЧА № 3

Исходные данные:

Промежуточные пункты Ж, З, И (табл.4)

Промежуточный пункт В (табл.6)

Задание:

В цель поездной диспетчерской связи с тональным избирательным вызовом включено 10 аппаратов промежуточных пунктов от А до К. Распорядительная станция находится в пункте А.

Необходимо:

1) Нарисовать структурную схему связи

2) Изложить правила настройки приемника тонального вызова (ПТИВа) для приема индивидуального и группового вызовов.

3) Произвести настройку приемников вызова всех промежуточных пунктов, предусмотрев групповой вызов трех пунктов.

4) Пояснить работу датчика и приемника тонального избирательного вызова.


Рис.3.1

НП тАУ ножная педаль

ДИВ тАУ датчик избирательного вызова

КП тАУ кнопочный пульт

РП тАУ рычажный переключатель

ПИВ тАУ приемник избирательного вызова

ДКВ тАУ датчик контроля вызова

ГК тАУ групповой канал

2) Импульсы тонального избирательного вызова на промежуточном пункте принимаются приемником тонального избирательного вызова, который рассчитан на прием индивидуальной и групповой вызывных комбинаций. Колебательные контуры КК1, КК2 и КК3 настроены на одну из семи вызываемых частот. Так в ПТИВ который включен в группу 3, колебательные контуры настроены на комбинации 6 ,3 ( КК1 настроен на вызывную частоту 3 , а КК2 тАУ на частоту 2). Если же в линию посылается групповая вызывная комбинация 2-1, то одновременно срабатывают все приемники группы (КК2 тАУ на вторую частоту индивидуального и группового вызовов, а КК3 тАУ на, третью частоту группового вызова.

3)Произвести настройку приемника вызова всех промежуточных пунктов, предусмотрев групповой вызов Ж, З, И.

Таблица 3.1

Наименование

промежуточн.

пунктов

Номера вызывных частотВызывная частота, на которую настроен колебательный контур

Настройка ПТВа промеж.

пункта

Индивд.

вызывная

комбинация

Групповая

вызывная

комбинация

КК1КК2КК3

Б

В

Г

Д

1-34

1-23

234

534

1-4

1-3

2-4

5-4

34

2-3

34

34

316

316

430

1080

795

585

795

795

585

430

585

585

Е

Ж

З

И

К

634

321

521

423

623

6-4

3-1

5-1

4-3

6-3

34

21

21

2-3

2-3

1470

585

1080

795

1470

795

316

316

585

585

585

430

430

430

430

ВОПРОС № 3

Постанционная связь с тональным избирательным вызовом. Аппаратура для ее организации. Порядок установления соединения между двумя промежуточными пунктами, включенными в цепь.

ВаЦепи постанционной связи представляют собой составную часть сети дорожной телефонной связи и обеспечивают выход каналов к каждому раздельному пункту. По концам участка цепь постанционной связи включается в коммутаторы междугородной или местной связи. Кроме того, цепи постанционной связи могут быть включены через релейные комплекты КР в телефонные коммутаторы или АТС промежуточных станций. В одну цепь постанционной связи включается не более 15 аппаратов, которые устанавливаются у дежурных по станциям и в помещениях технических и товарных контор, билетных касс, пассажирских остановочных пунктов, телеграфа и дорожных мастеров, если у них нет аппаратов линейно-путевой связи.



На рис. тАУ 3,2 показана блок-схема постанционной связи с селекторным вызовом. Рассмотрим кратко работу схемы. Абонент промежуточного пункта, например линии 1, для вызова распорядительной станции должен нажать вызывную кнопку, имеющуюся на телефонном аппарате ТА типа ТПС-52.

При этом замкнется цепь питания реле приемника ПВ1 распорядительной станции от батареи БЦВ1. При срабатывании реле ПВ1 включит лампу ВЛ1 на коммутаторе и подключит питание к генератору контроля вызова ГК.В1, который подает в линию ток тональной частоты, воздействующий на телефон вызывающего абонента. Телефонистка должна опросить линейного абонента и по его просьбе или соединить с абонентом узла или же послать избирательный вызов на требуемый промежуточный пункт. Вызываемый абонент должен снять микротелефон и ответить. Телефонистка вынимает штепсель из гнезда коммутатора.

В качестве распорядительной станции применяется аппаратура типов ПС-1,ПС-1М, ПС-2М, ПС-257, ПС-457, ПС-59. В комплекте аппаратуры станции типа ПС-59 входят распорядительное устройство РТПС-59, кнопочное вызывное устройство. РУ-ПС-59 имеет приборы посылки в линии селекторного вызова, приборы приема вызова с линии и др. На промежуточных пунктах установлены вводные щитки, селекторные ящики и телефонные аппараты типа ТПС-52, имеющие вызывные кнопки.

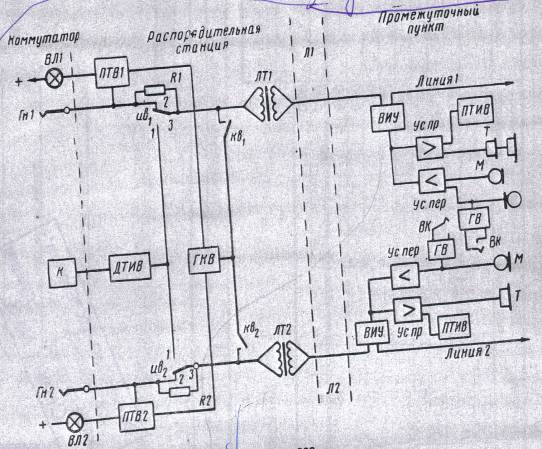

Блок-схема постанционной связи с тональным вызовом представлена на рис.3.3.

В- состав распорядительной станции типа ПСТ-2-60 входит стойка ПСТ-2-60 и вызывной кнопочный пульт телефонистки типа ПК-61. Один комплект рассчитан на включение двух цепей постанционной связи. Аппаратура промежуточного пункта типа ППТ-66 отличается от аналогичной аппаратуры диспетчерской связи наличием, блока генератора и вызывной кнопки в телефонном аппарате типа ТА-П-66.

На распорядительной станции имеются приборы, датчик тонального избирательного вызова ДТИВ, генератор контроля вызова, два приемника тонального вызова ПТВ1 и ПТВ2 и два линейных трансформатора ЛТ1 и ЛТ2. Для посылки вызова рядом с коммутатором устанавливается кнопочный пульт К. Линейный абонент вызывает телефонную станцию нажатием вызывной кнопки ВК, в линию будет послан тональный сигнал частотой 1600 гц через усилитель передачи. Этот сигнал будет принят приемником ПТВ1, который через релейную схему (на рисунке не показана) зажжет вызывную лампу ВЛ1 коммутатора. На промежуточном пункте будет слышен сигнал контроля вызова.

Посылка в линию тонального избирательного вызова осуществляется посредством ДТИВ при нажатии одной из кнопок пульта К. Датчик ДТИВ подключается к линии 1 или 2 автоматически при вставлении штепселя шнуровой пары в гнезда ГН1 или ГН2 коммутатора. При посылке вызова вызывные сигналы поступают в линию 1 или 2 через замкнутые контакты 1-3 реле ИВ1 (ИВ2). В телефон телефонистки через резисторы R1 (R2) ответвляется часть вызывного тока для контроля.

Линейно-путевая связь (ЛПС) организуется в пределах дистанций пути по принципу постанционной связи. Распорядительную установку монтируют на станциях, где находится контора дистанции пути, и включают ее в коммутатор местной или междугородной связи. В цепь линейно-путевой связи может быть включено не более 20 промежуточных пунктов. Аппараты ЛПС устанавливаются у начальника дистанции пути, дорожных и мостовых мастеров, бригадиров пути, в путевых казармах, у путевых обходчиков, участки которых требуют особого наблюдения, у дежурных по переездам. Кроме того, аппараты ЛПС могут быть установлены у дежурных по раздельным пунктам в тех случаях, когда по местным условиям требуется их постоянная связь с работниками дистанции пути.


Задача № 4.

Исходные данные:

Количество каналов на участке ДУ тАУ 1 тАУ ОУ 2 тАУ 10

Количество каналов на участке ОУ тАУ 2 тАУ ОУ 3 тАУ 12

Количество каналов на участке ОУ тАУ 2 тАУ ОУ 4 тАУ 21

Задание:

Проектируемый участок расположен между дорожным узлом ДУ тАУ 1 и отделенческим узлом ОУ - 3, между ними расположен пункт ОУ тАУ 2, от которого имеется ответвление участка магистрали к ОУ тАУ 4.

Необходимо:

1. Составить структурную схему организации телеграммной связи на ДУ тАУ 1тАУ ОУ 3 и ОУ тАУ 2 тАУ ОУ 4.

2. Для каждого участка выбрать, исходя из заданного числа телеграфных каналов, тип аппаратуры тонального телеграфирования и дать ему краткую характеристику.

3. Для выбранного типа аппаратуры определить основные параметры телеграфного канала: полосу пропускаемых частот ∆ F1, Гц; максимально допустимую скорость модуляции В тах, Бод; девиацию частоты ∆ f, Гц; индекс частотной модуляции т1.

1. Структурная схема участка.

ДУ 10 ОУ-2 12 ОУ-3ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа


Ва21

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ОУ-4

Рис. 4.1 Структурная схема участка

2. Для участка ДУ тАУ1тАУ ОУ 2 выбрали аппаратуру тонального телеграфирования с частотной модуляцией ТТ тАУ 48 П3 предназначена для организации в спектре 3 тАУ 3,4 к Гц 17 низкоростных каналов, работающих со скоростью модуляции Втах = ∆ F= 50 Бод, девиация частоты ∆ f = 60 Гц.

3. Для участка ОУ тАУ 2 тАУ ОУ 4 выбрали многоканальную аппаратуру тонального телеграфирования ТТ тАУ 48 позволяет организовать в одном канале 24 телеграфных канала с допустимой скоростью модуляции 25 Бод и девиации частоты ∆ f = 30 Гц, либо 12 каналов с допустимой скоростью 100 Бод и девиацией частоты ∆ f = 60 Гц, либо шесть каналов с допустимой скоростью модуляции 200 Бод и и девиацией частоты ∆ f = 120 Гц.

Для аппаратуры ТТ тАУ 48 ПЗ

- полоса пропускаемых частот Втах = ∆ F= 100 Бод,

- девиация частоты ∆ f = 60 Гц, тогда

- индекс частотной модуляции

,

Для аппаратуры ТТ тАУ 48 ПЗ

- полоса пропускаемых частот Втах = ∆ F= 50 Бод,

Ва- девиация частоты ∆ f = 30 Гц, тогда

Ва- индекс частотной модуляции

,

Вопрос № 4

Организация оргсвязи для передачи данных в вычислительные центры.

Система передачи данных предназначена для автоматизированной передачи исходной информации с низовых подразделений в ВЦ и результатов расчетов обратно. Система передачи данных (рис.4.1) построена по радиальному принципу, при котором соединение ВЦ с низовыми подразделениями осуществляется через коммутационные устройства, устанавливаемые в НОДе. Низовые подразделения по объему зарождаемой информации делятся на линейные подразделения ЛП и хозяйственные единицы ХЕ.


Аппаратура ХЕ обеспечивает передачу цифровой и прием алфавитно-цифровой информации. Аппаратура ЛП обеспечивает только передачу цифровой информации в ВЦ. Большое число разнотипных задач, решаемых ВЦ, требует передачу информации по отдельным видам работ тАФ макетам (блокам). В ВЦ информация принимается на 80-колонные перфокарты или непосредственно из канала вводится в ЭЦВМ, а в ХЕ на рулонный телеграфный аппарат Т-63 с числом знаков в строке 69, поэтому длина макетов не превышает 80 знаков при передаче в ВЦ и 69 в обратном направлении.

Заготовка информации в ЛП, ХЕ и НОДе производится на ленточном перфораторе с контрольником. Перфоратор-контрольник работает в двух режимах. При положении тумблера в режиме перфоратора он перфорирует ленту. Затем эта лента вставляется в трансмиттерную приставку, а тумблер переводится в положение контрольника и вновь набивается перфолента. При вторичной заготовке перфоленты на ней пробиваются отверстия только в том случае, если при нажатии клавиши будет совпадение набранной комбинации с набитой на первой ленте. При несовпадении клавиша блокируется, оператор визуально обнаруживает, где была ошибка при заготовке первой перфоленты или второй, и нажимает кнопку сброса блокировки, а затем набивает на второй ленте правильный знак.

Система передачи данных работает со скоростью 50 бод и обеспечивает достоверность передачи информации.

Программное устройство, входящее в состав КУ, обеспечивает заданную очередность соединения каналов низовой связи (НОД тАФ ХЕ или ЛП) с соединительными каналами НОД-ВЦ, а программное устройство ТУ-ТС-НОДа - заданную очередность вызова промежуточных пунктов группового канала.

Вызов станций на съем информации или передачу обработанной из ВЦ информации осуществляется числовым 14-импульсным кодом, разделенным интервалами на три группы, в каждой группе четное число импульсов. Интервал по длительности равен трем паузам и двум импульсам. Длительность импульса равна длительности паузы и составляет 60 мсек.

При вызове промежуточных станций групповых каналов происходит запуск мотора трансмиттера. Приемник вызова оконечной станции настроен на 1все 10 станций (кодов), и при вызове одной из станций передатчик на оконечной станции выключается, а на вызванной включается.

Обработанная информация, предназначенная для ХЕ, выдается из ЭЦВМ на перфоленту, на которой указывается адрес ХЕ. Перед передачей информации из ВЦ посылается сигнал (адрес) кодовой коммутации, по которому осуществляется соединение канала ВЦ тАФ НОД с соответствующим каналом НОД тАФ ХЕ. Одновременно в ХЕ передается сигнал на включение рулонного телеграфного аппарата Т-63. После включения мотора и набора скорости из ХЕ передается в БД сигнал включения трансмиттера'. При обнаружении ошибки производится пометка против строки, а в ВЦ передается сигнал остановки трансмиттера и реверса ленты до начала макета, переданного с ошибкой.

Для передачи буквенной информации, знаков препинания используется первый и второй регистры. Цифры, находящиеся во втором регистре, не используются при передаче данных. Чтобы передать цифровую информацию, используют третий регистр, в котором из первых 26 комбинаций для передачи выбраны те, которые имеют нечетное число единиц (токовых посылок). Из 12 выбранных комбинаций 10 используются для цифр, а оставшиеся две (10000 и 00001) для формирования дополнительных служебных знаков.


Литература

1. Волков В. М. ; Кудряшов В. А. Проводная связь на железнодорожном транспорте. М.: Транспорт, 1986

2. Устинский А. А. и др. Автоматика, телемеханика и связь на железнодорожном транспорте. М.: Транспорт, 1985
