ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение Высшего профессионального образования «Сибирский государственный аэрокосмический университет имени академика М.Ф. Решетнева» (СибГАУ) Расчетно-графическое задание Дисциплина: Автоматизация производственных процессов в машиностроении Выполнил: студент гр. ТТ-81 Коваленко А.В. Проверил: Амельченко Н.А. Красноярск 2010 Задание:
рассчитать скребковый конвейер для выгрузки чугунной стружки из цехового сборника с насыпной массой Выбираем конвейер с высокими сплошными скребками. Рабочая высота желоба:
где
Требуемая ширина желоба Ориентируясь на данные таблицы 9.2 книги Кузьмин А.В. Справочник по расчетам механизмов подъемно-транспортных машин – 1983 (далее расчет будет вестись именно по данной литературе), примем высоту скребка равной 100 мм, ширину 200 мм. Соответствующий конвейер имеет шаг скребков Производительность этого конвейера: По рекомендации параграфа 9.2, зазор между скребками и желобом должен быть равным 5…15 мм с каждой стороны. Приняв его равным 5 мм, получим окончательную ширину желоба Проверим размеры желоба: 210=
Определяем погонную массу груза
Погонная масса Для выполнения тягового расчета разобьем конвейер на отдельные участки и определим натяжение в отдельных точках цепи методом обхода по контуру. Минимальное натяжение тяговой цепи в точке 1 примем равным Предварительно выберем в качестве тягового органа одну роликовую цепь типа 2 (с ребордами на катках) по ГОСТ 588-81 (M20) с шагом

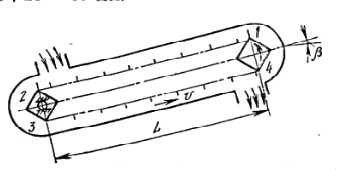

Рисунок 1. Схема скребкового конвейера. Коэффициент трения рядовой чугунной стружки Длина горизонтальной проекции конвейера:
Высота подъема груза:
Сопротивление на прямолинейном участке конвейера получим из формулы:
Поскольку холостая ветвь движется вниз, перед вторым слагаемым этой формулы должен быть знак «минус»:
Натяжение цепи в точке 2: Сопротивление на участке 2 (на звездочке):
Натяжение цепи в точке 3:
Натяжение цепи в точке 4:
Натяжение цепи в набегающей на приводную звездочку тяговой цепи с учетом сопротивлений на поворотном пункте 4 (на приводной звездочке):
Тяговая сила конвейера:
Необходимая мощность двигателя конвейера:
Из таблицы III.3.2 выбираем двигатель 4AP160S8Y3 с повышенным пусковым моментом мощностью 7 кВт и частотой вращения 730 мин-1 . Частота вращения приводного вала конвейера:
где t – шаг тяговой цепи; z– число зубьев звездочки, z=6.
Требуемое передаточное число привода:
Расчетная мощность на быстроходном валу редуктора:
Из каталога торгово-производственной компании «Редуктор» выбираю цилиндрический трехступенчатый редуктор 1Ц2У100 с передаточным отношением 8 и номинальным крутящим моментом 1250 Пересчитаем частоту вращения приводного вала:
Для выбора муфты для соединения двигателя и редуктора определяем номинальный крутящий момент двигателя
С учетом коэффициента кратности максимального момента двигателя принимаю расчетный момент муфты:
Предполагая, что для предотвращения обратного движения загруженной цепи нужен тормоз, предусматриваем втулочно-пальцевую муфту с тормозным шкивом. Из таблицы III.5.9 выбираем муфту №1 с наибольшим передаваемым крутящим моментом Средний пусковой момент двигателя:
где 0,852 – коэффициент, учитывающий возможность работы при падении напряжения в сети до 85% от номинального;
Коэффициент перегрузки тягового органа при пуске конвейера:
Коэффициент перегрузки при пуске:
Расчет произведен верно. |
