Лабораторная работа: Проектирование локальной вычислительной сети Компьютерная локальная

Задание . Спроектировать ЛВС. Компьютерная сеть проектируется на двух этажах здания, необходимо обеспечить взаимодействие порядка 30 машин. Расстояние между машинами и коммутаторами в среднем должно составлять не менее 20 метров. Количество коммутаторов определяется в рамках проекта. Среднее количество машин в одном кабинете две.

Анализ предметной области

Проектирование ЛВС построено на примере ООО "Восход" г. Камня-на-Оби.

Эта организация должна решать с помощью ЛВС следующие задачи:

Сетевое хранение файлов и сетевая печать

Электронная почта

Высокопроизводительная система коллективной работы с информацией (БД)

Резервное копирование файлов сервера

В данной организации используется локальная сеть Arknet.

Arknet (Attached Resource Computer NETWork) - простая, недорогая, надежная и гибкая архитектура ЛВС. В качестве передающей среды используются витая пара, коаксиальный кабель с волновым сопротивлением 93 Ом и оптоволоконный кабель. При подключении устройств применяюттопологиишина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Token Bus).

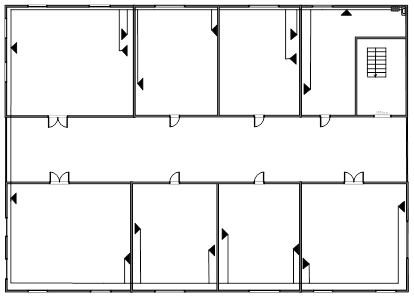

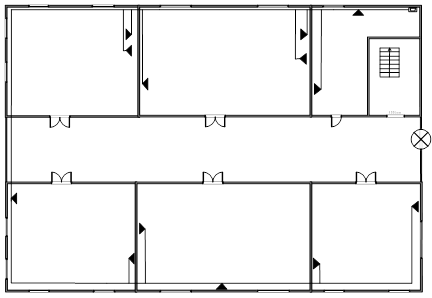

Логическая топология ЛВС

Технико-экономическое обоснование

При построении ЛВС применяются:

Сервер - это компьютер сети, предоставляющий сервис другим объектам по их запросам.

Модем ( modem) - сокращение от Модулятор-демодулятор. Устройство связи, позволяющее компьютеру передавать данные по обычной телефонной линии. При передачи преобразует цифровые сигналы в аналоговые. При приеме преобразует аналоговые сигналы в цифровые.

Неэкранированная витая пара ( UTP - UnshieldedTwistedPair) - кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Скручивание проводов уменьшает электрические помехи извне при распространении сигналов по кабелю.

Коммутатор ( switch ) - устройство или программа, осуществляющие выбор одного из возможных вариантов направления передачи данных.

Прайс проекта

Наименование	Ед. изм.	Кол-во	Цена за 1 ед. в руб.	Сумма в руб.
Свич D-LinkDES- 1024D портовый	Шт.	2	1580	3160
Витая пара UTP кат.5-е R&M	М	1622,8	15	24342
Заглушка 40*25	Шт.	12	20	240
Короб 40*25	М	375	12	4500
Дюбель	Шт.	1794	2,5	4485
Розетка RJ- 45	Шт.	30	20	600
Панель электропитания	Шт.	1	600	600
Итого	37927
